Зубошлифовальный станок с ЧПУ SPITZEN SGG-320 SGG-320

Зубошлифовальный станок с ЧПУ SPITZEN SGG-320 SGG-320

Код товара: МС 326046

По программе лизинга от партнеров КАМИ
Узнать больше

Под заказ

$ ¥

990 803 $

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Покупка в лизинг Подробнее

от 27 082 $ /мес. в лизинг

Аванс: 20%

Срок договора: 60 мес.

Предложим удобный вариант лизинга

Шеф-монтаж: индивидуально !

Гарантия: 12 месяцев

Самая большая

Китай

Система ЧПУ

Siemens
Макс. диаметр заготовки

320 мм
Макс. модуль заготовки

8 мм
Общая мощность

38 кВт
Тип зуба

Прямой, косой
Тип производимых колёс

Цилиндрические прямозубые и косозубые
Вес нетто

16 000 кг

Преимущества

Станок имеет 11 управляемых осей
Система управления ЧПУ Siemens 840SL
Литые элементы станины и колонны имеют двухстенную конструкцию, усиленную ребрами жесткости
Вертикальное расстояние между осью шлиф. круга и осью рабочего стола (ось Z): 150 - 170 мм
Шлифовальный круг червячного типа

Назначение

Зубошлифовальный станок используется для прецизионного шлифования средне и маломодульных цилиндрических прямозубых и косозубых зубчатых колёс при помощи червячного шлифовального круга с одним или несколькими заходами.

Область применения

Наибольшую востребованность данные станки находят в аэрокосмической, автомобильной, машиностроительной, сельскохозяйственной, мотоциклетной и других отраслях промышленности. Подходят для серийного и крупносерийного производства.

Конструктивные особенности

Мощная колонна имеет продольное перемещение для осуществления радиальной подачи. Каждая ось ЧПУ приводится в движение независимо.

Машина оборудована системами масляного и водяного охлаждения, которые работают независимо друг от друга.

Гидравлические компоненты REXROTH, Германия

В основных узлах трансмиссии используются подшипники FAG / INA / NSK.

Линейные направляющие INA / REXROTH / SCHNEEBERGER. Каждая направляющая линейной оси имеет двухслойную функцию защиты.

Для передачи движения применены оригинальные ШВП от STEINMEYER / NSK. В качестве оптических линеек и круговых энкодеров используются оригинальные продукты от HEIDENHAIN.

Станок имеет полностью закрытый кожух и электростатический сепаратор масляного тумана. Дверца машины имеет функцию электронной защиты.

Представляет собой оригинальный профессиональный шлифовальный шпиндель немецкого производства (FIEGE), а двигатель привода - оригинальный двигатель от Siemens.

Использует централизованную вакуумно-вакуумную систему фильтрации Hoffman.

Комплектация

Стандартная

Аксессуары для установки

Фланец для круга

Оправка для заготовки

Шлифовальный круг

Профилирующий круг

Моментный ключ

1/2″ удлинительный шестигранный ключ

Динамометрический ключ

Виброопоры FDT-II (190 x 95 x 65) - 6 шт.

HSK-C80 очиститель конусного отверстия

Электрический кабинет

Воздушный фильтр KG3002R-15-5

Передняя педаль

Централизованная система фильтрации WZ300VN-CQ-09

Зубчатый ремень 350-5HDT-9 - 2 шт.

Гидравлический фильтр грубой очистки (Hydac)

Гидравлический фильтр тонкой очистки (Hydac)

Воздушный пистолет

Фланец для шлиф. круга

Шестигранный ключ

Модель

SGG-320

МС 326046

ЦЕНА

990 803 $

Система ЧПУ

Siemens

Макс. диаметр заготовки, мм

320

Макс. модуль заготовки, мм

Общая мощность, кВт

Тип зуба

Прямой, косой

Тип производимых колёс

Цилиндрические прямозубые и косозубые

Макс. угол поворота шлиф. круга (ось A), °

± 45

Тип круга

червячный

Макс. размер шлиф. круга (Диаметр х Посадка х Ширина), мм

Ø 300 x Ø 115 x 160

Макс. сдвиг шлиф. шпинделя по оси (ось Y), мм

260

Горизонтальное расстояние между осью шлиф. круга и осью рабочего стола (ось X), мм

50 - 450

Вертикальное расстояние между осью шлиф. круга и осью рабочего стола (ось Z), мм

150 - 700

Макс. частота вращения шлиф. круга (ось B), об/мин

10 000

Макс. частота вращения стола (ось C), об/мин

1500

Ускоренный ход по осям X / Y / Z, мм/мин

10 000

Макс. частота вращения круга для правки (ось B2), мм

3000 - 5000

Макс. размер круга для правки (Диаметр х Посадка х Ширина), мм

Ø 123 x Ø 52 x 40

Вес нетто, кг

16 000

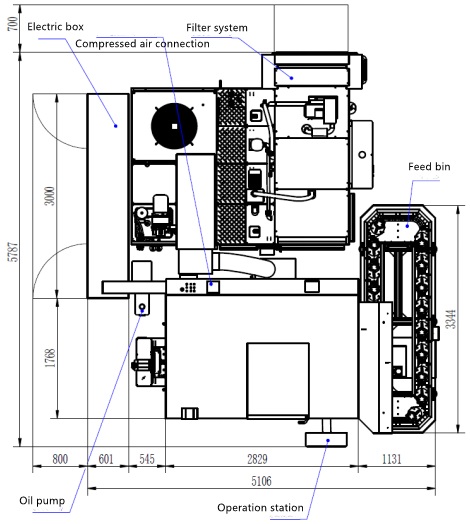

ГАБАРИТНЫЕ РАЗМЕРЫ:
