Зубофрезерный станок Kalibo Y3150H

Нет в наличии

$ ¥

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Шеф-монтаж: индивидуально !

Гарантия: 12 месяцев

Самая большая

Китай

Другие модели:

< Y3180J Y3120J

Система ЧПУ

Без ЧПУ
Макс. диаметр заготовки

500 мм
Макс. модуль заготовки

8 мм
Частота вращения шпинделя

40 - 250 об/мин
Тип зуба

Прямой, косой
Тип производимых колёс

Цилиндрические прямозубые и косозубые
Мощность главного привода

6,45 кВт
Вес

4500 кг

Преимущества

Простота обслуживания. Один оператор может обслуживать до 3-5 станков

Назначение

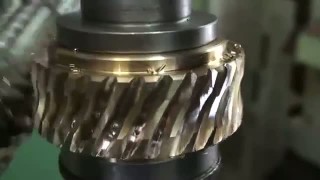

Зубофрезерные станки серии Y предназначены для фрезерования цилиндрических прямозубых, косозубых шестерен и коротких шлицевых валов с количеством зубьев более 6 с поддержанием постоянной точности обработки в условиях единичного и серийного производства. Нарезание зубчатых колес производится по способу обкатки червячной фрезы и обрабатываемой заготовки попутным или встречным методами фрезерования.

Область применения

Авиационная и автомобильная промышленность; приборостроение; аграрное машиностроение и т.д. Это оборудование, как правило, устанавливается в механообрабатывающих и ремонтных цехах и прекрасно подходит для организации процесса механической обработки зубчатых колес в мелкосерийном, серийном и крупносерийном производстве.

Конструктивные особенности

Гидравлика и электроника станка управляется с помощью программируемых контроллеров, что обеспечивает удобство в эксплуатации, высокую надежность и снижает вероятность отказа станка.

Станок оснащен системой безопасности

Станок оснащен автоматической системой смазки узлов станка

Отличается высокой статической и динамической жесткостью, достигаемой за счет большой массой станины и длинными и широкими направляющими, а также высокой надежностью, точностью и стабильностью обработки.

Комплектация

Стандартная

Местное освещение

Комплект инструмента для обслуживания станка

Инструкция по эксплуатации на русском языке

Дополнительная

Набор фрез

Набор оправок для закрепления заготовок

Дополнительные фотографии

Модель

Y3150H

Система ЧПУ

Без ЧПУ

Макс. диаметр заготовки, мм

500

Макс. модуль заготовки, мм

Частота вращения шпинделя, об/мин

40 - 250

Макс. угол поворота фрезы, °

240

Тип зуба

Прямой, косой

Макс. перемещение червячной фрезы, мм

Тип производимых колёс

Цилиндрические прямозубые и косозубые

Скорость подачи шпинделя, мм/об

0,4 - 4

Расстояние от оси вала фрезы до поверхности стола, мм

235 - 535

Расстояние между осью фрезы и осью стола, мм

30 - 330

Макс. размер червячной фрезы Ø х L, мм

160 х 160

Диаметр стола / отверстия, мм

510 / 80

Т-образный паз стола

6 х M12

Мощность главного привода, кВт

6,45

Напряжение, В

380

Частота тока, Гц

Длина, мм

2630

Ширина, мм

1650

Высота, мм

2220

Вес брутто, кг

5500

Длина, мм

2440

Ширина, мм

1360

Высота, мм

1800

Вес, кг

4500
