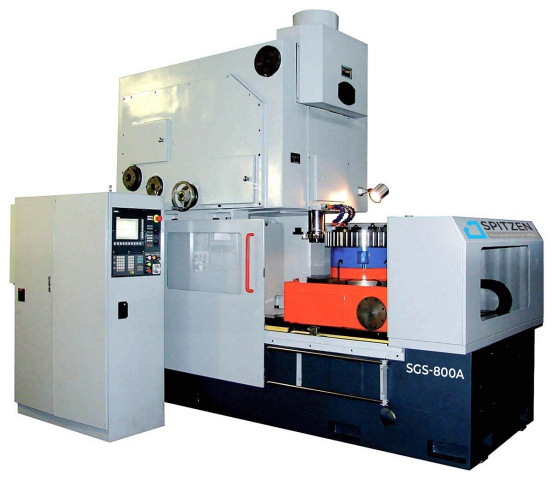

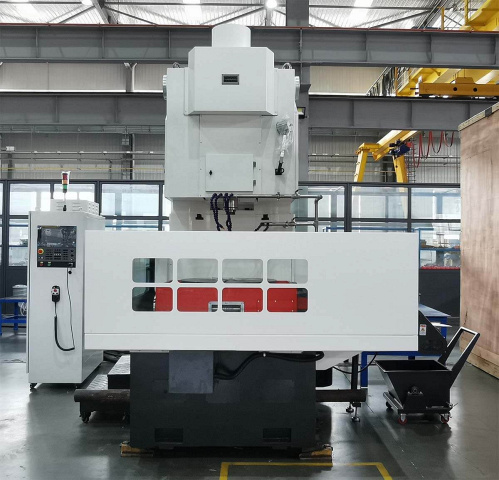

Тип производимых колес:
Цилиндрические прямозубые и косозубые
Макс. диаметр заготовки: 800 мм
Макс. модуль заготовки: 12 мм
Мощность: 35 кВт
Вес: 18 000, 20 000 кг
- Продольное расположение с колебательной разгрузкой долбяка
- Радиальная подача рабочего стола по трем прямоугольным направляющим
- 4 управляемых от ЧПУ оси
- 2-роликовый и 2-направленный механизм разгрузки долбяка
- Система управления ЧПУ SIEMENS 828D
Предназначен для обработки внутренних и внешних зубчатых венцов цилиндрических шестерен среднего размера, некруглых шестерен различной формы и зубчатых секторов, используемых в строительной технике, горнодобывающем оборудовании, металлургическом оборудовании, крупных и средних станках, в производстве редукторов и т. д. При оснащении винтовой направляющей и специального долбяка с винтовыми зубьями на данном станке можно производить косозубые шестерни.
Станок предназначен для мелкосерийного и серийного производства в автомобилестроении, производстве редукторов, приборостроительной промышленности, а также подходит для формирования производственных линий.
Станина станка может быть увеличена в соответствии с требованиями пользователя и оснащена адаптерами для инструментов различного диаметра.
Станок имеет 4 управляемых от ЧПУ оси:
- сервошпиндель инструмента (S)
- вращение зубодолбежного инструмента (ось X)
- вращение стола (ось Y)
- радиальная подача стола (ось Z)
Основное движение станка, ход ползуна, осуществляется серводвигателем, что обеспечивает бесступенчатое регулирование скорости долбления и автоматическое преобразование.
Возвратно-поступательное движение ползуна осуществляется с помощью уникального червячного механизма собственной разработки, обеспечивающим постоянную силу резания на всей длине хода.
Ползун станка имеет функцию автоматической остановки в верхнем положении и имеет новую конструкцию для возврата, которая подходит для обработки углубленного зубчатого венца.
Держатель инструмента оснащен встроенной пружиной и новой конструкцией адаптера для установки инструмента.
Так же в станке использован новый двухроликовый и двунаправленный механизм разгрузки долбяка, позволяющий достичь точного, стабильного и малошумного движения разгрузки.
Угловая разгрузка долбяка позволяет предотвратить возникновение помех при резке внутренних или косозубых шестерен.
Для предотвращения разбрызгивания масла на станке установлен защитный кожух, который обеспечивает отличную видимость при эксплуатации. Так же станок оснащен автоматическим транспортером для удаления стружки.
Для охлаждения и смазки долбяка используется независимая система подачи СОЖ, а также синхронизированная дозированная система смазки.
Оснащен высокопроизводительной системой охлаждения для отведения тепла из зоны резания и обеспечения стабильной точности обработки.
На станке установлена система управления SIEMENS 828D с ЧПУ и цифровая сервосистема SIEMENS (Германия). По желанию Покупателя может быть установлена система ЧПУ и сервосистема компании Fanuc (Япония).
Станок оснащен независимой гидравлической станцией для ускоренной рециркуляции масла и предотвращения его смешивания.
Точность обработки зубчатых колес может достигать 6-го класса китайского стандарта GB.
