Китай
Модели серии:

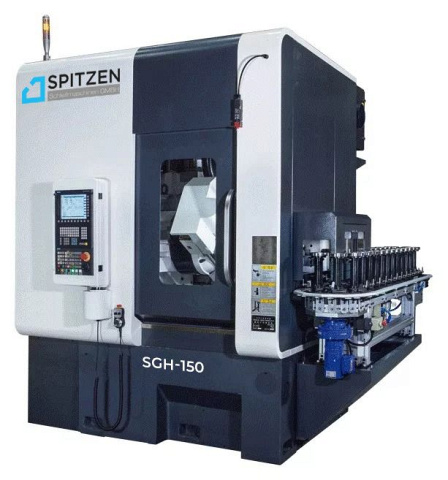

SGH-150
Тип производимых колес:
Цилиндрические прямозубые и косозубые
Макс. Ø обрабатываемого зубчатого колеса: 150 мм
Нарезаемый модуль: 4 мм
Угол наклона фрезерной головы: ± 45°
Вес: 8000 кг
Преимущества
- 8 управляемых осей (X, Y, Z, A, B, C, U, Z2) с 4-осевым (X, Z, B, C) скоординированным управлением
- Вращение шпинделя и стола осуществляется серводвигателем с прямым приводом
- Система управления Fanuc 0i MF / Siemens 828D
- Широкие направляющие скольжения с тефлоновым покрытием
- Автоматический конвейер для уборки стружки
Назначение
Зубофрезерный станок предназначен для нарезания цилиндрических прямозубых, косозубых, а также червячных зубчатых колес с помощью червячных модульных фрез.
Область применения
Наибольшую востребованность данные станки находят в аэрокосмической, автомобильной, машиностроительной, сельскохозяйственной, мотоциклетной и других отраслях промышленности. Подходят для серийного и крупносерийного производства.
Комплектация
Стандартная
- 8 управляемых осей (X, Y, Z, A, B, C, U, Z2) с 4-осевым (X, Z, B, C) скоординированным управлением.
- Компактная структура. Занимает всего около 7 м2, включая гидростанцию, систему смазки, конвейер для уборки стружки, систему охлаждения, пневматическую систему и систему автоматической загрузки и выгрузки заготовок.
- Вращение шпинделя (Ось B) осуществляется серводвигателем с прямым приводом с максимальной частотой вращения до 2500 об/мин.
- Вращение стола (ось C) так же осуществляется серводвигателем с прямым приводом с максимальной частотой вращения до 300 об/мин.
- Система управления Fanuc 0i MF или Siemens 828D.
- Основные электрические и гидравлические компоненты от известных зарубежных поставщиков.
- Основные литые элементы станины и колонны имеют двухстенную конструкцию, усиленную ребрами жесткости. Эти элементы имеют мощные широкие направляющие скольжения с тефлоновым покрытием, для обеспечения производительной обработки и долгого срока службы.
- Осевые и радиальные перемещения узлов станка приводятся предварительно нагруженными шарико-винтовыми парами (ШВП).
- Станок так же оснащен автоматическим конвейером для уборки стружки.
- Заготовка фиксируется в приспособлении с помощью гидрозажима.
- Оправка для установки фрезы Ø32 мм.
- Согласно стандарту точности зубофрезерных станков с ЧПУ, GB/T8360.1—1996, точность чистовой обработки может достигать 7 класса китайского стандарта GB/T10095.1-2008.
С системой автоматической загрузки и выгрузки заготовок (по требованию покупателя).
- Виброопоры;
- Герметик для устранения протечек СОЖ;
- Клей.
- Руководства по эксплуатации на русском языке;
- Информация о системе ЧПУ;
- Инструкции на импортные компоненты.
Комплектующие
Система ЧПУ Siemens / Fanuc
Встроенные сервомоторы осей B и C, Германия
ШВП на оси Z, Япония
ШВП на осях X, Y, Z2, Китай
Главные подшипники IBC, Германия / NSK, Япония
Роликовые направляющие Rexroth / Schneeberger, Германия
Масляный цилиндр на зажим, Тайвань
Гидравлические компоненты, Тайвань
Теплообменник электрического кабинета, Китай
Стружечный конвейер, Китай
Масляный кондиционер, Китай
Централизованная система смазки, Китай
Ручной маховик, Китай
Пылеуловитель, Китай

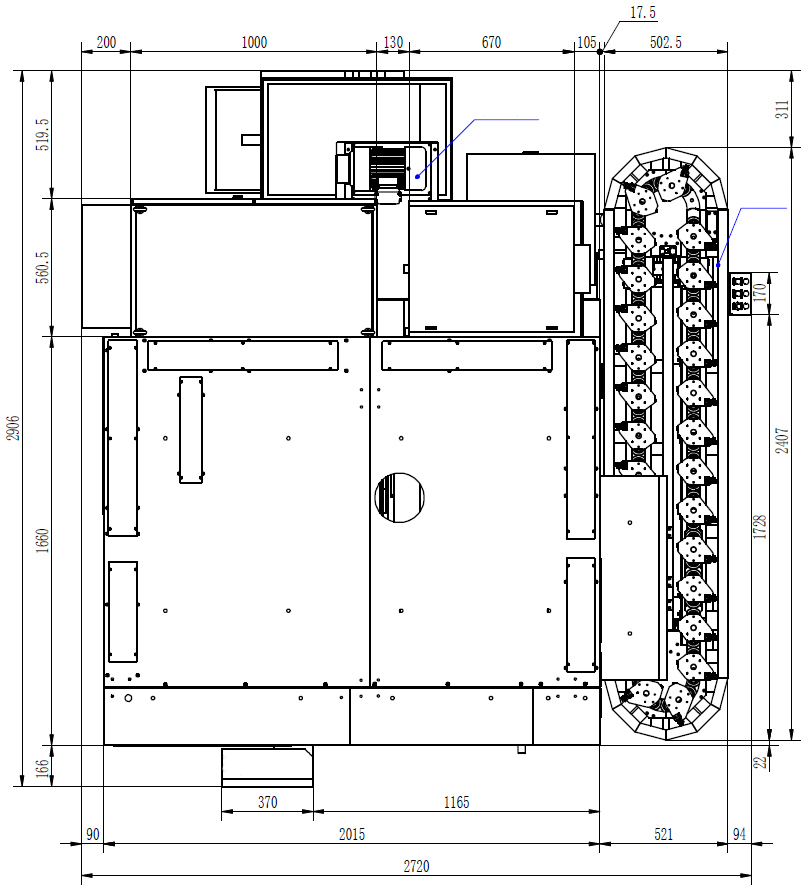

Габариты станка
