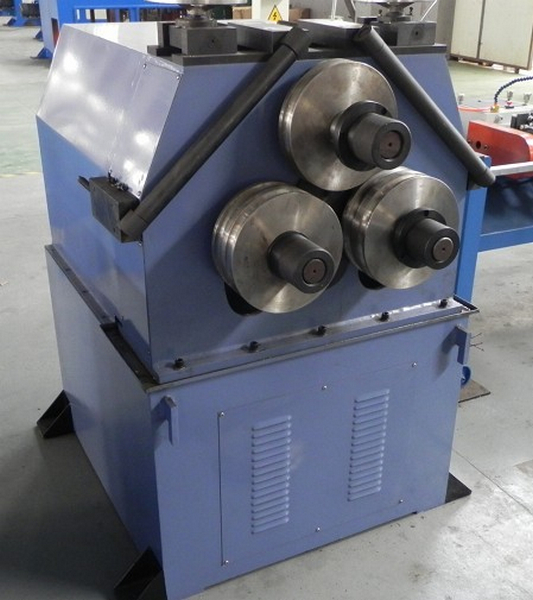

Полуавтоматические трубогибочные станки IRONMAC JW-NC
Код(ы)
товара: МС 441837, МС 441838
В наличии
От 10 002 $
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Покупка в лизинг
Подробнее
Предложим удобный вариант лизинга
Китай
Диаметр обработки: 40 - 120 мм
Радиус гиба: 10 - ∞
Макс. угол гиба: 360°
Рабочая скорость гиба: 5 -10 м/мин
Преимущества
- Высокая точность гибки от ± 0,5 до 1º
- PLC-контроллер на 16 программ, по 16 шагов каждая
- Утонение стенки не более 12%
- Радиус гиба задаётся тремя формирующими роликами
- Все комплектующие от мировых лидеров
Назначение
Серия JW-NC является самой простой модификацией трубогибочных станков для намотки спиралей из труб.
На этих станках автоматизирован только процесс гибки, необходимый угол задается через PLC-контроллер, который обладает памятью на 16 гибов.
Установка необходимого расстояния между гибами, подача изделия и поворот трубы в пространстве осуществляется оператором вручную.
Полуавтоматические станки имеют возможность только гибки спиралей, поэтому возможно получение радиуса гиба более 10-ти диаметров трубы до бесконечности.
Область применения
Применяются при небольшой серийности производства и для изготовления изделий, согнутых в одной плоскости.
Получаемые изделия
- Спортивный инвентарь и детские площадки;

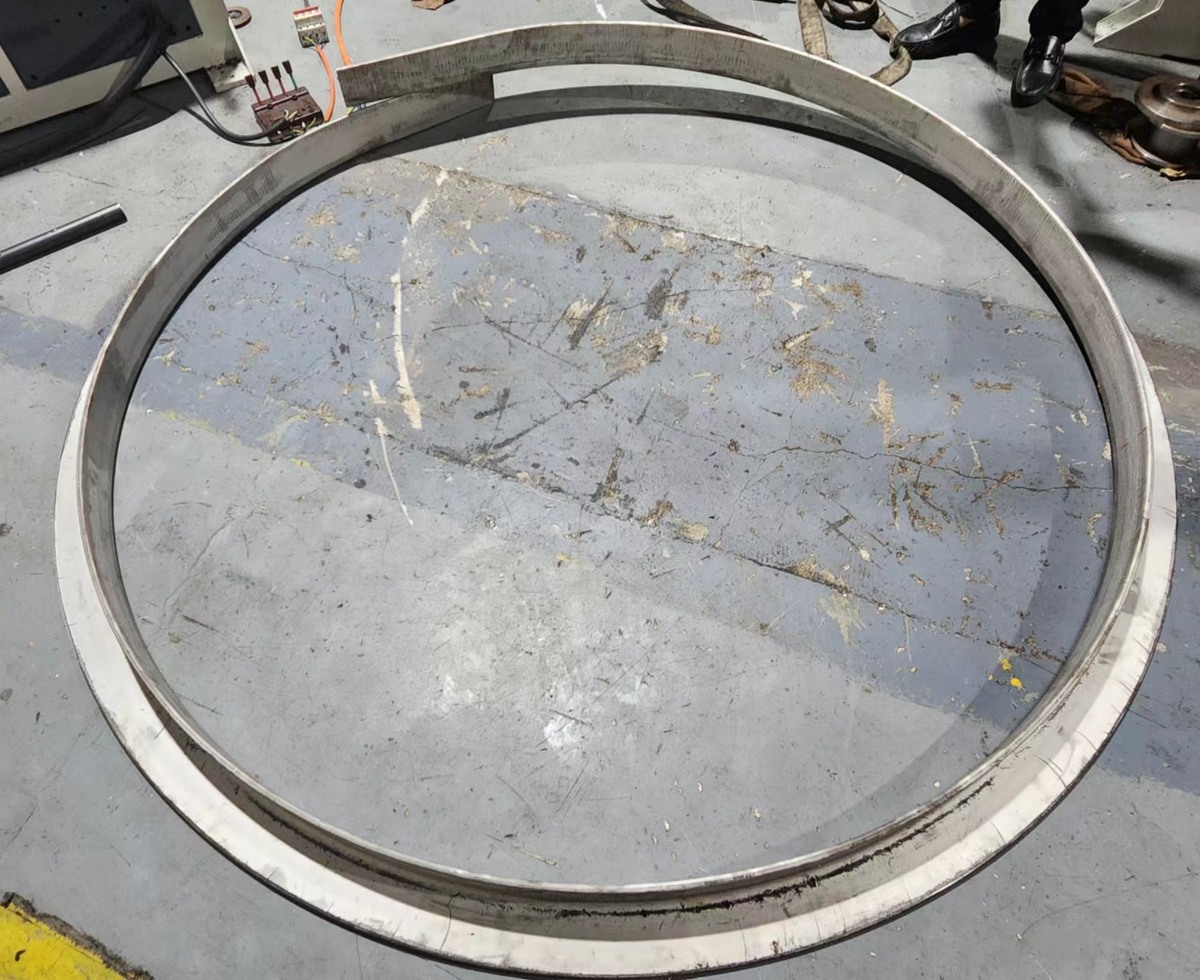

- Упорные кольца для колёс грузовой техники;

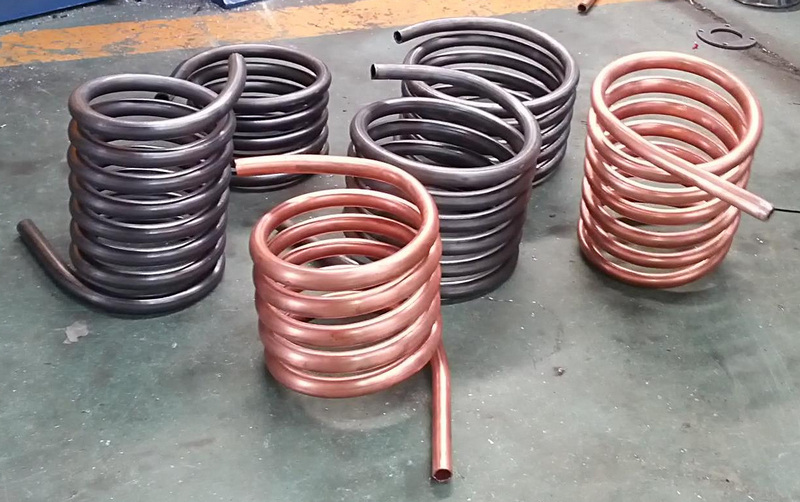

- Производство змеевиков.
Пример сечений обрабатываемых изделий
Схемы обработки
Конструктивные особенности
Автоматическая гибка.
Высокая точность гибки от ± 0,5 до 1º, которая сохраняется на весь срок службы оборудования.
PLC контроллер – 16 программ по 16 шагов каждая (шаг - угол гиба).
Утонение стенки не более 12%.

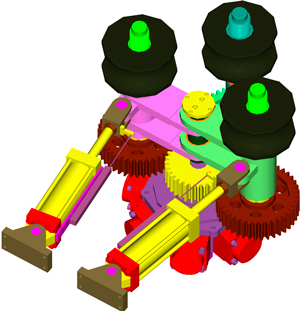

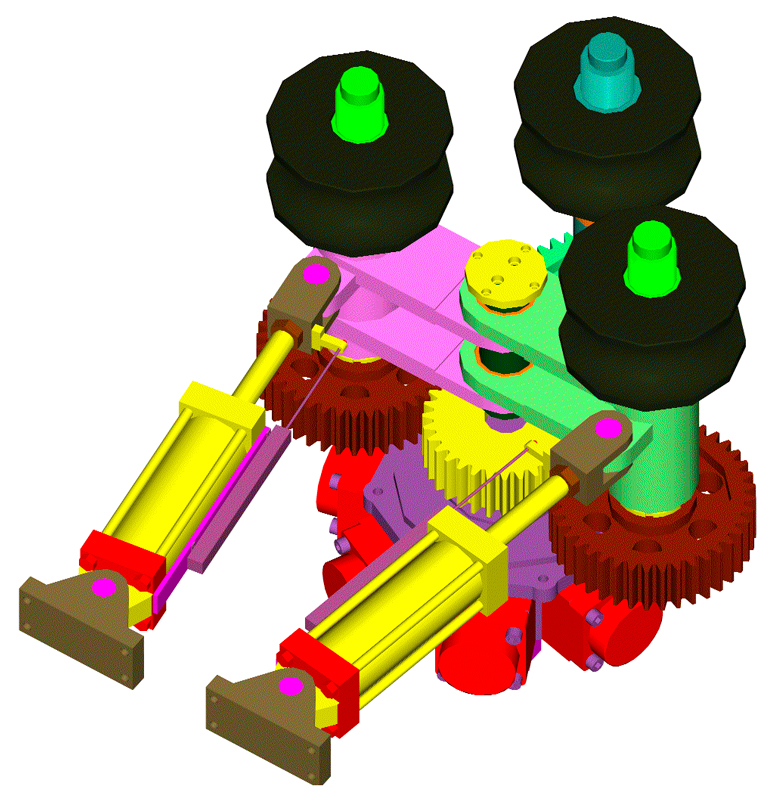

Радиус гиба задаётся тремя формирующими роликами.
Все комплектующие в станках IRONMAC от мировых лидеров.
Комплектация
Стандартная
Инструкция по эксплуатации
Комплект гибочных роликов на один диаметр трубы
Инструмент для обслуживания станка
Дополнительная
- ролики;
- фиксирующие проставки, втулки и гайки.
