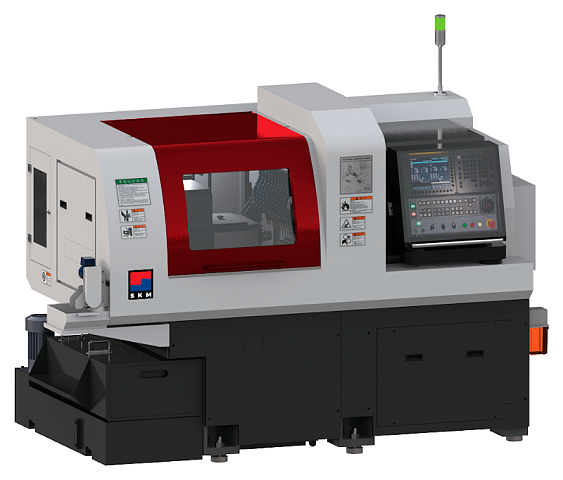

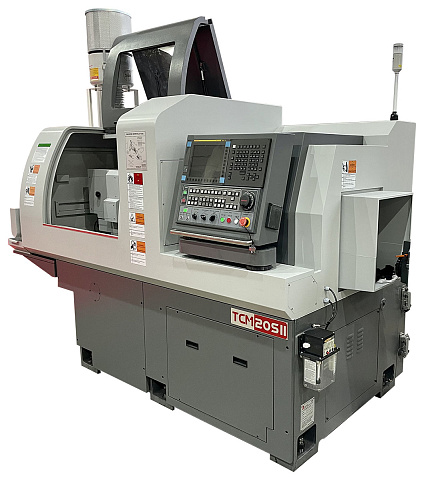

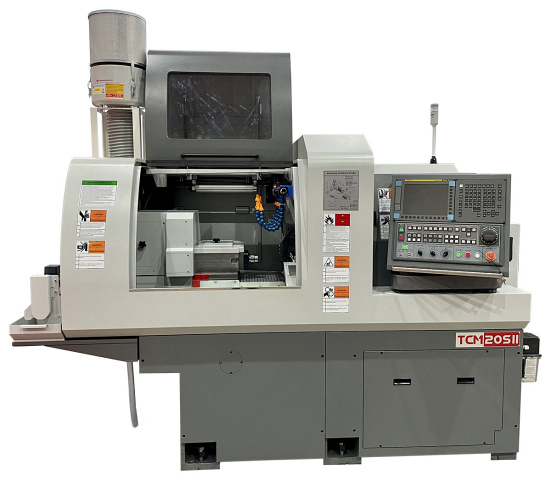

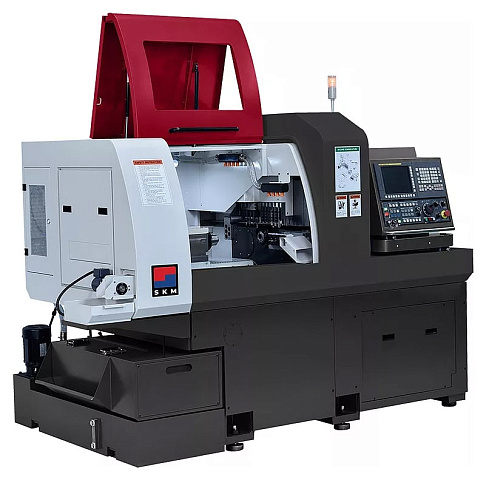

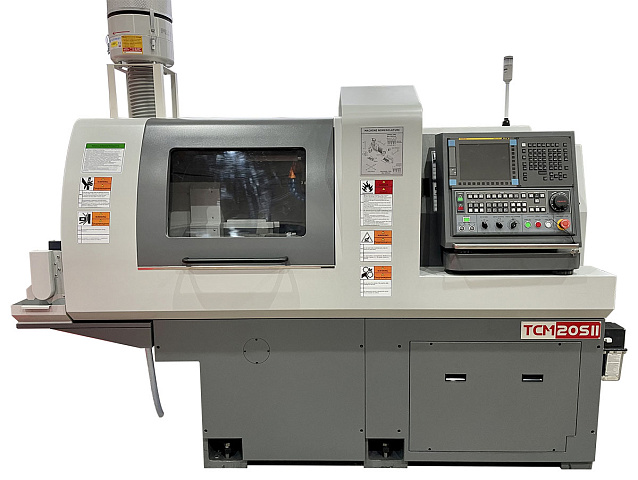

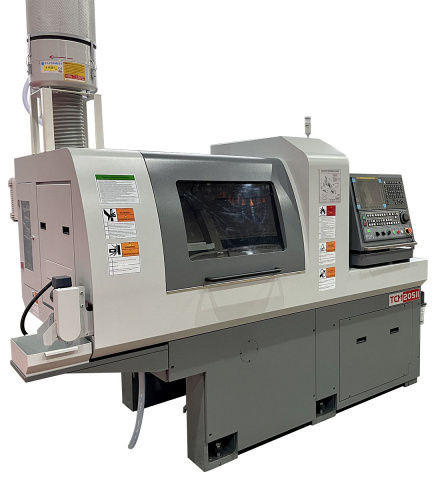

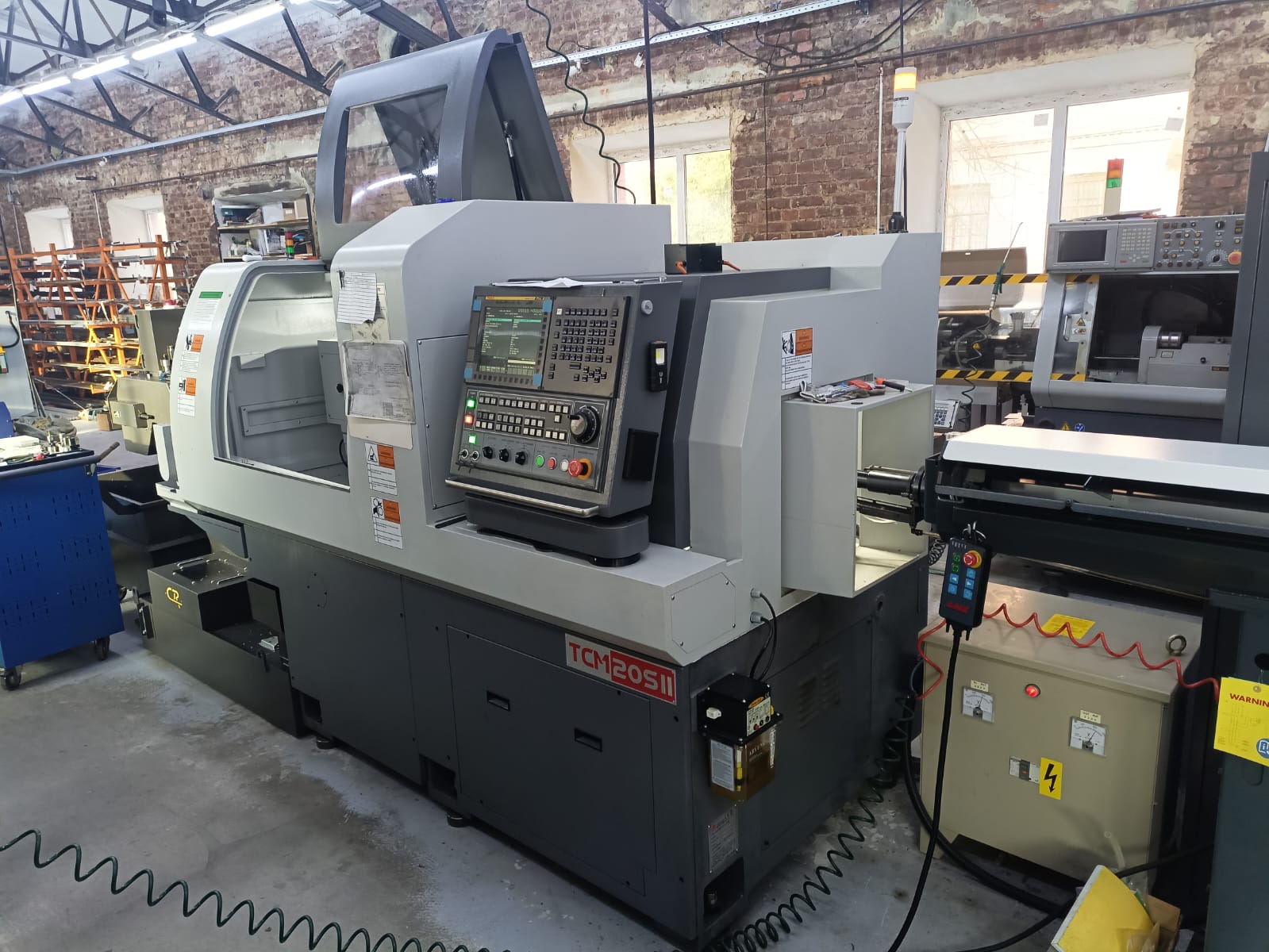

Автоматы продольного точения TCM-SII

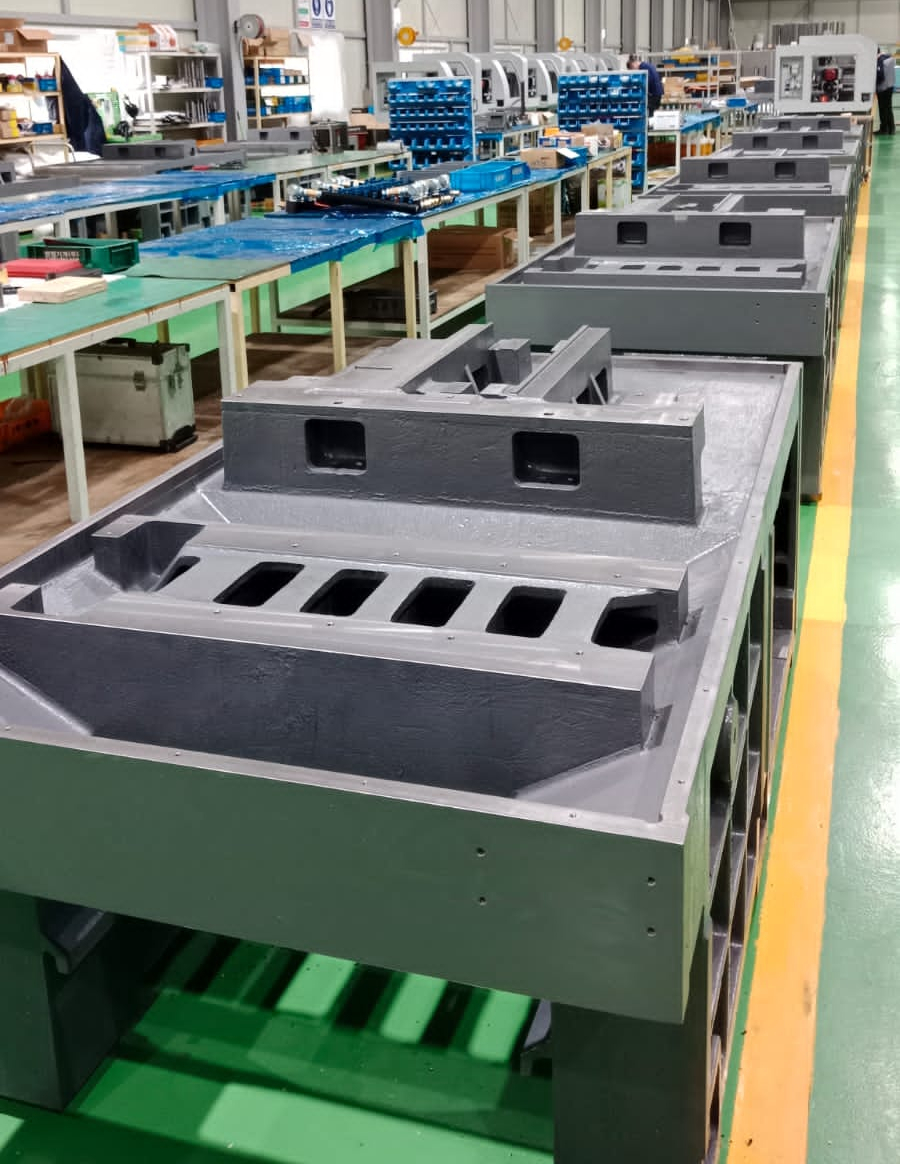

С момента своего основания в 1987 году компания TCM производит отливки с использованием методов производства, соответствующих современным стандартам JIS, на основе чугуна Meehanite. Отжиг с естественным старением создаёт микроструктуры и способствует снятию любых внутренних остаточных напряжений, а также повышению прочности.

• Вес серии TCM = 3 500 кг

Большая часть этого веса связана с чрезвычайно жестким и стабильным основанием отливки, что снижает вибрацию и обеспечивает термическую стабильность, критически важную для сохранения жестких допусков на деталях.

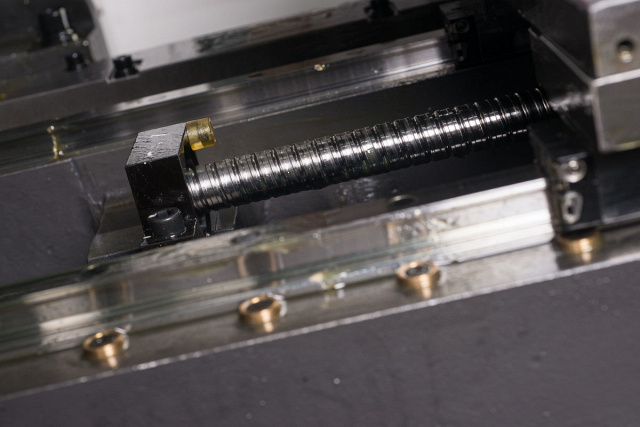

Обеспечивает точность и долговечность, необходимые для максимального прилегания ключевых узлов станка.

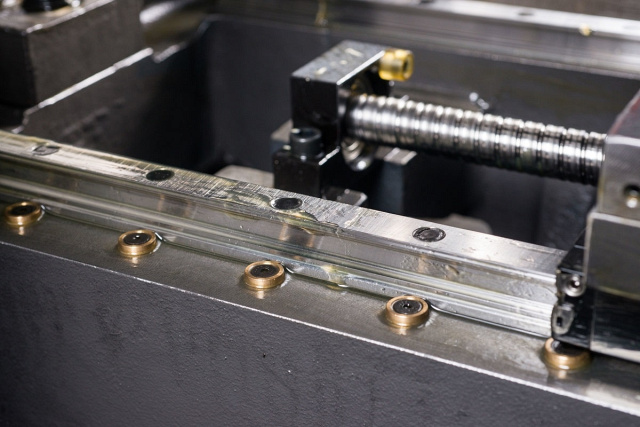

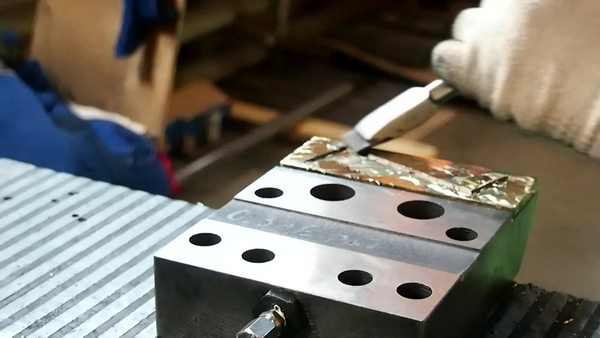

Шабрение выполняется для выравнивания узлов с точностью до одного микрона, чтобы обеспечить постоянные и строгие допуски.

Это увеличивает коэффициент контакта, снижает вибрацию, гарантирует постоянную точность и предотвращает деформацию станка в процессе работы.

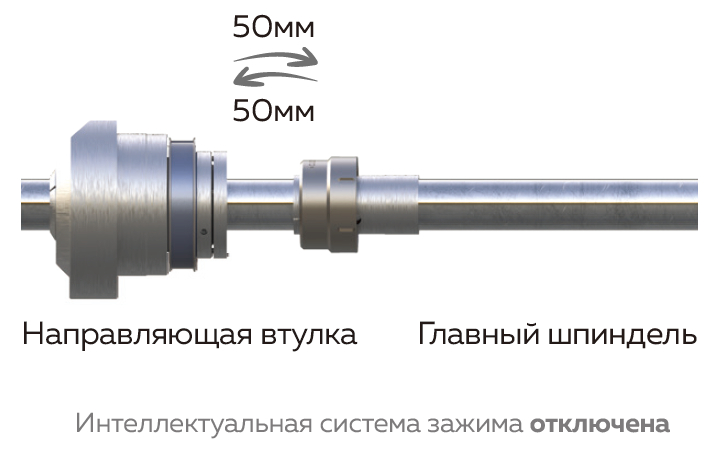

Эта система позволяет станку TCM устанавливать положение зажима в зависимости от длины детали, используя полный ход по сравнению с существующим методом зажима, чтобы сбрасывать положение зажима в каждом цикле.

• Время цикла для детали можно сократить примерно на 1,5 секунды.
• Его можно использовать, просто активировав функцию на настраиваемом экране.
• Оставшийся пруток можно контролировать как определенную длину с помощью интерфейса устройства подачи прутка

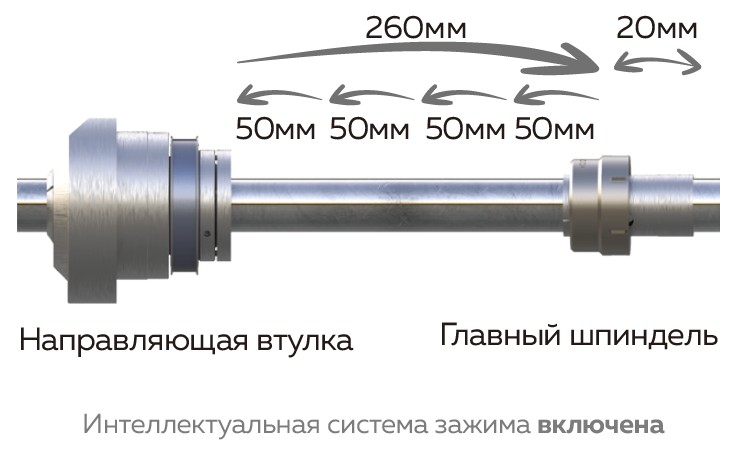

Преимущество этой системы в большом ходе для уменьшения количества выходов прутка во время длительных производственных циклов. Вместо того, чтобы подавать каждую деталь отдельно, шпиндель подает 280 мм прутка для изготовления нескольких деталей за одно выдвижение.

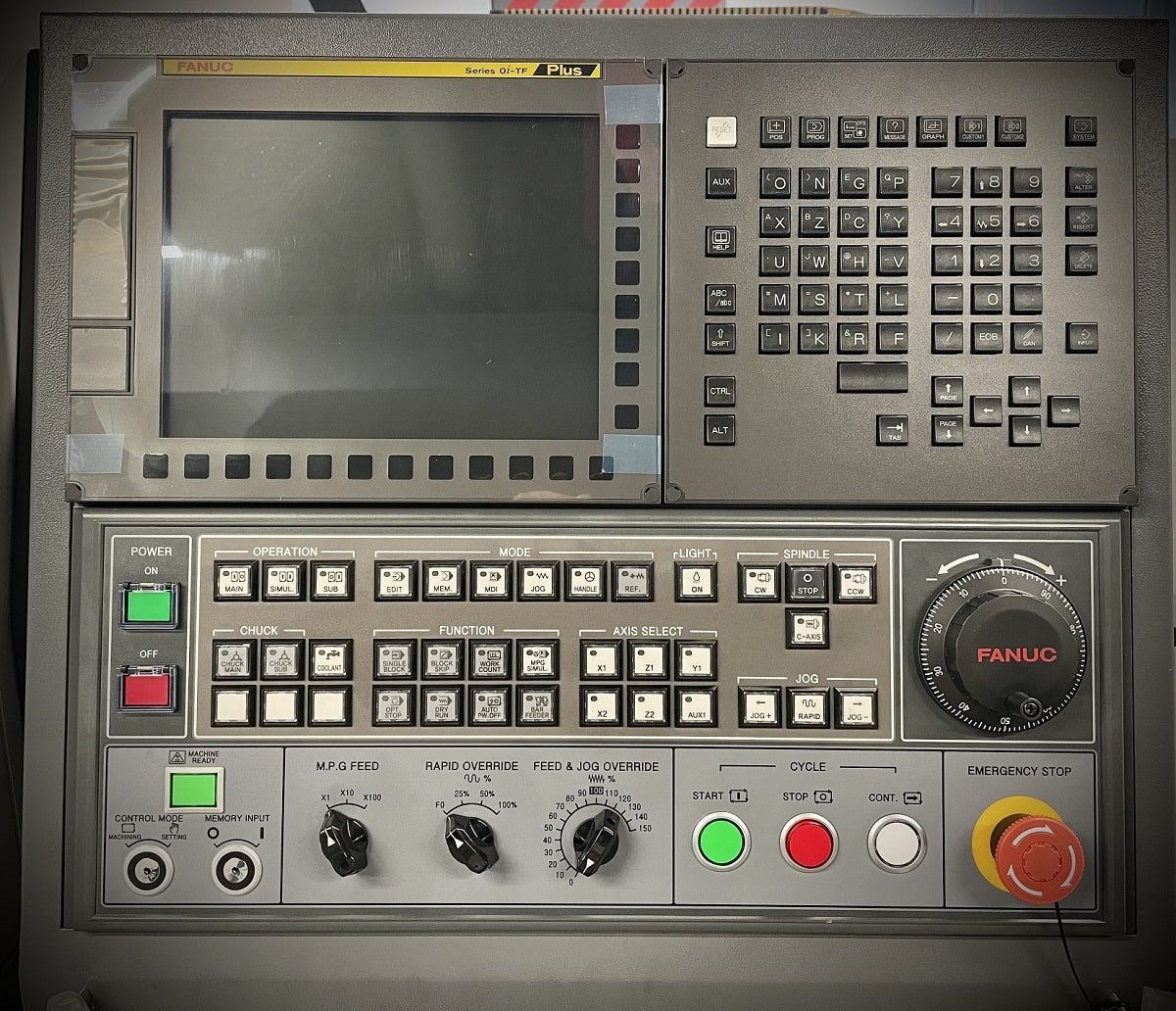

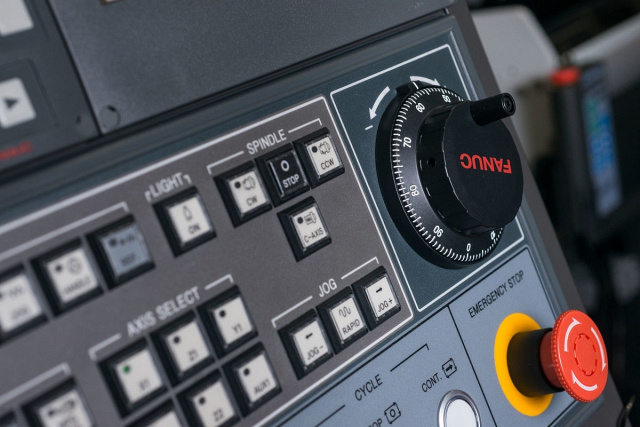

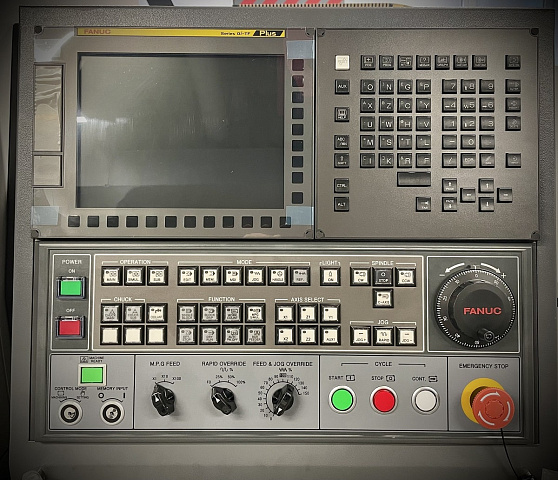

В базовой комплектации установлена японская система ЧПУ Fanuc 0i TF PLUS*. Русифицированное меню оператора. Все основные компоненты системы ЧПУ: контроллер, привода, усилители изготовлены фирмой FANUC. За счёт этого достигается высокая функциональность, исключительная надёжность при средней наработке не менее 50 лет.

Инновационное программное обеспечение и аппаратная часть гарантируют высокую производительность, точность и качество обрабатываемых изделий.

* Установленная версия ЧПУ поддерживает синхронную обработку в шпинделе и противошпинделе.

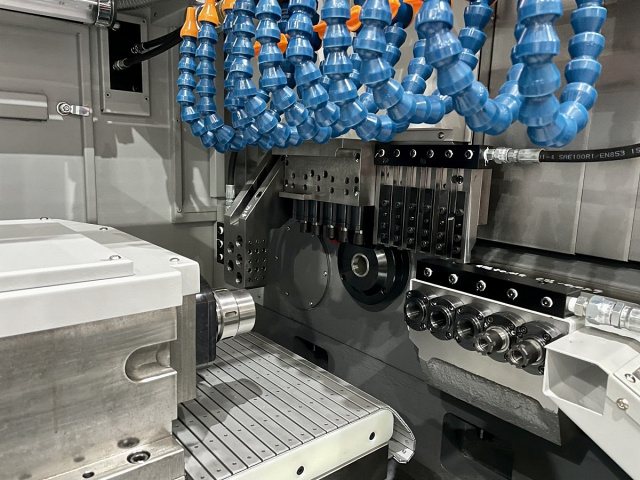

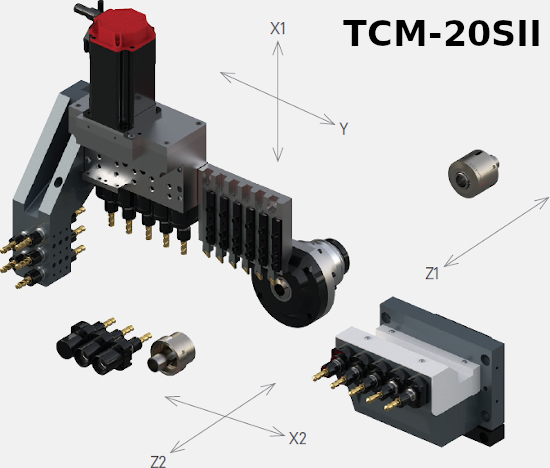

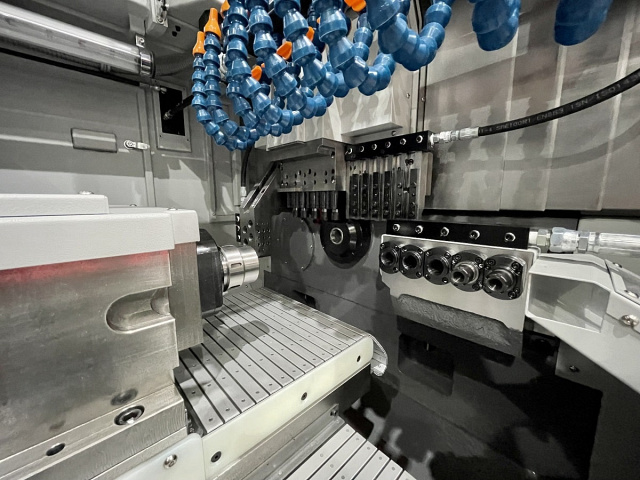

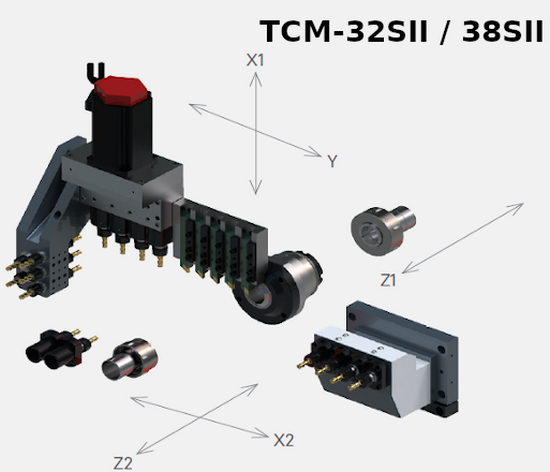

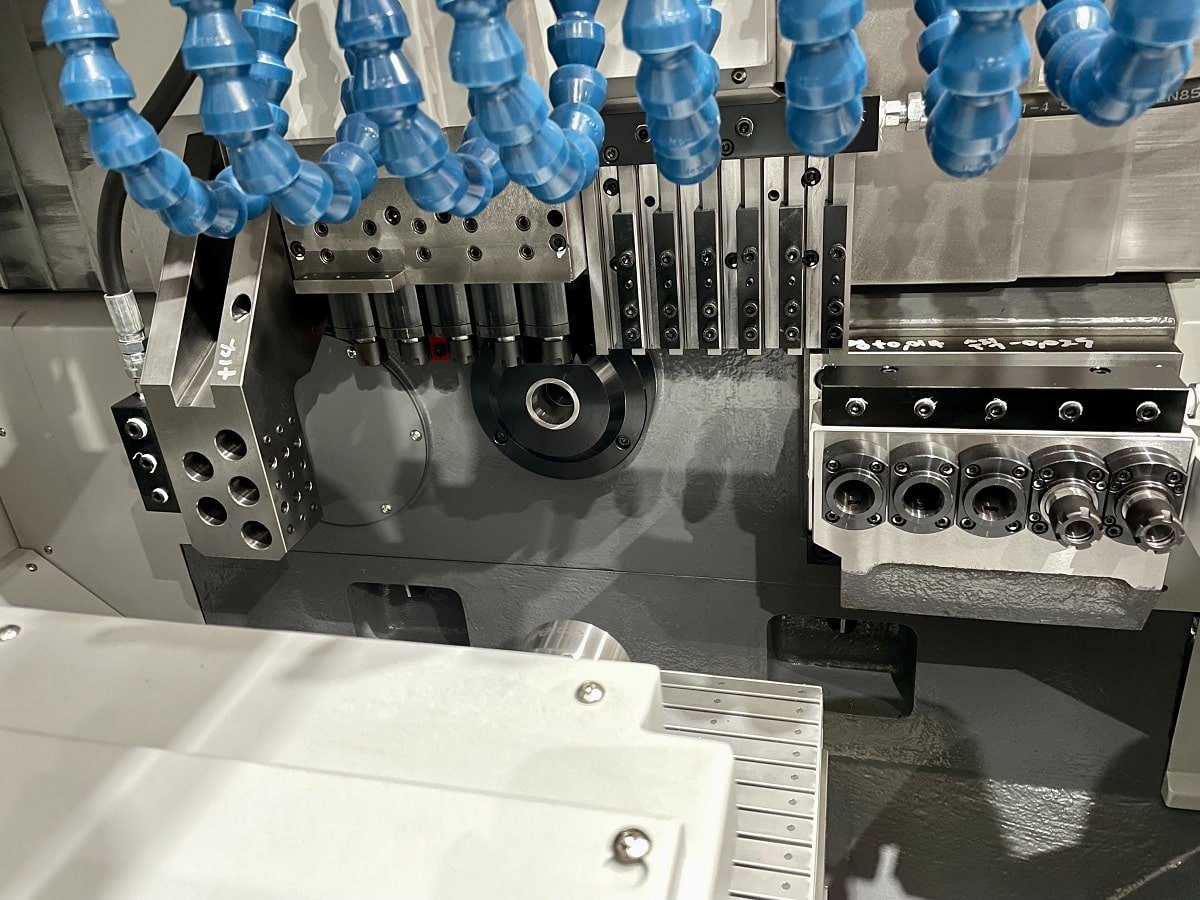

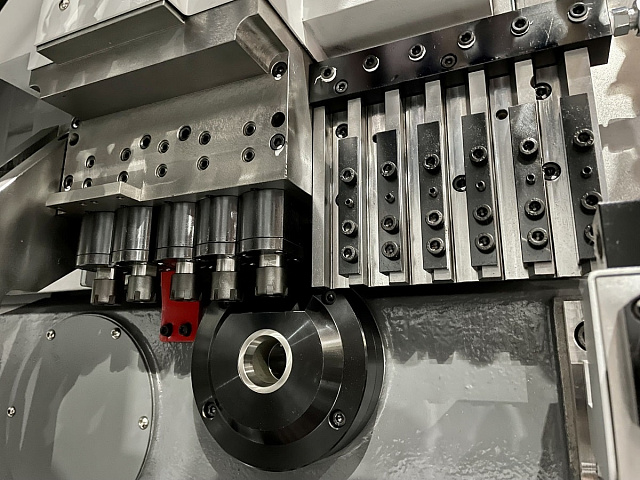

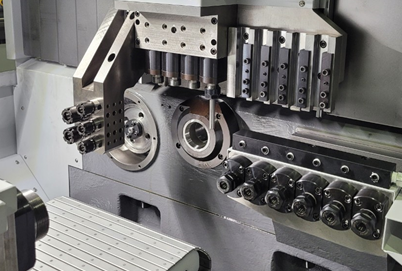

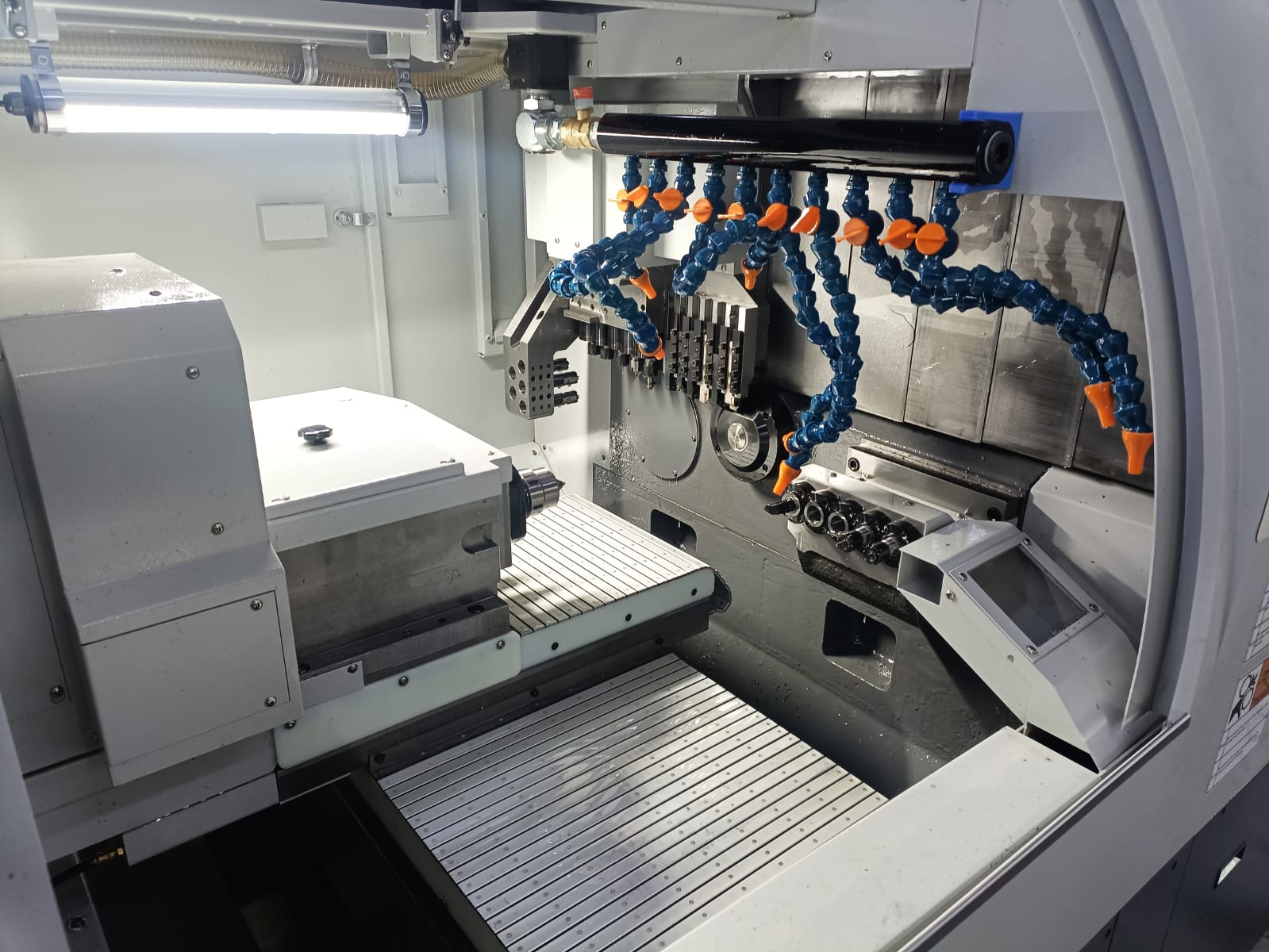

• 6 (5*) инструментов для наружной обработки;
• 5 + 5 инструментов для внутренней обработки (двусторонние);

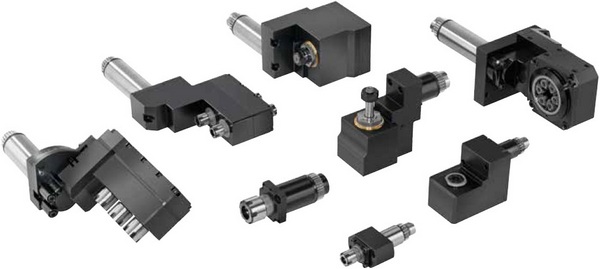

• 5 (4*) приводных инструмента для радиальной обработки;

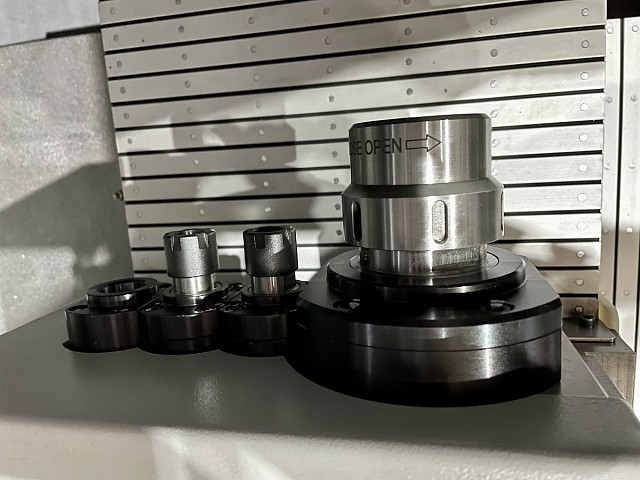

• Блок инструментов для осевой обработки в главном шпинделе на 3 (2*) позиции (2 приводных + 1 не приводной);

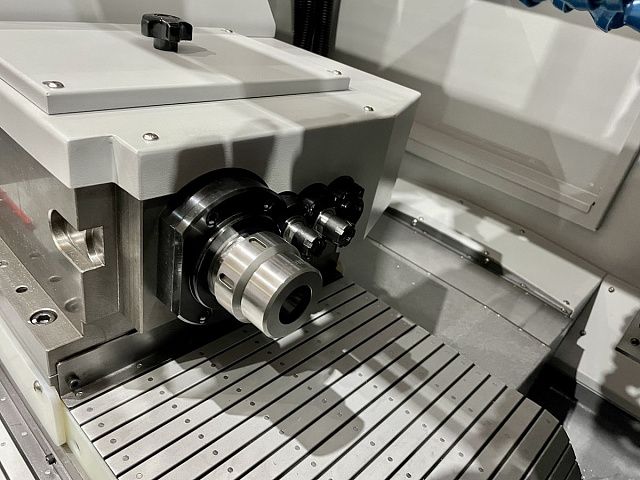

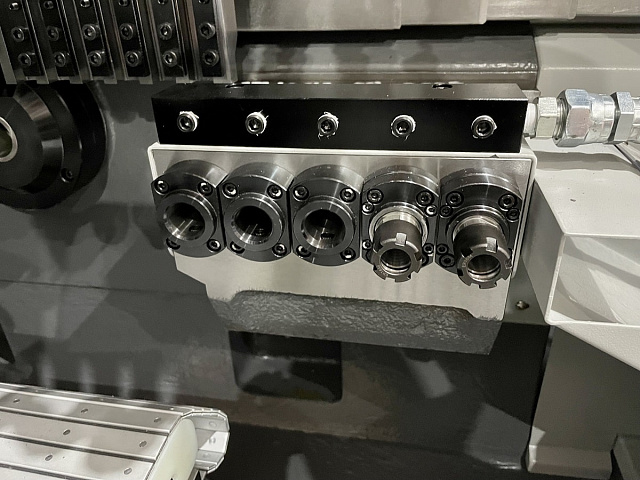

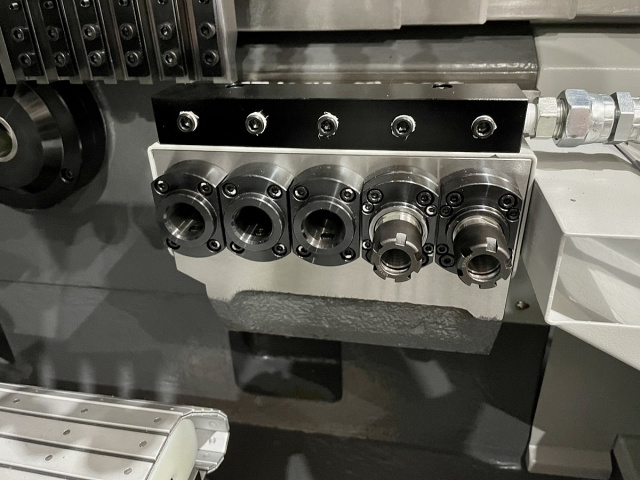

• Блок инструментов для одновременной осевой обработки в противошпинделе на 5 (4*) позиций (3 (2*) статических + 2 приводных).

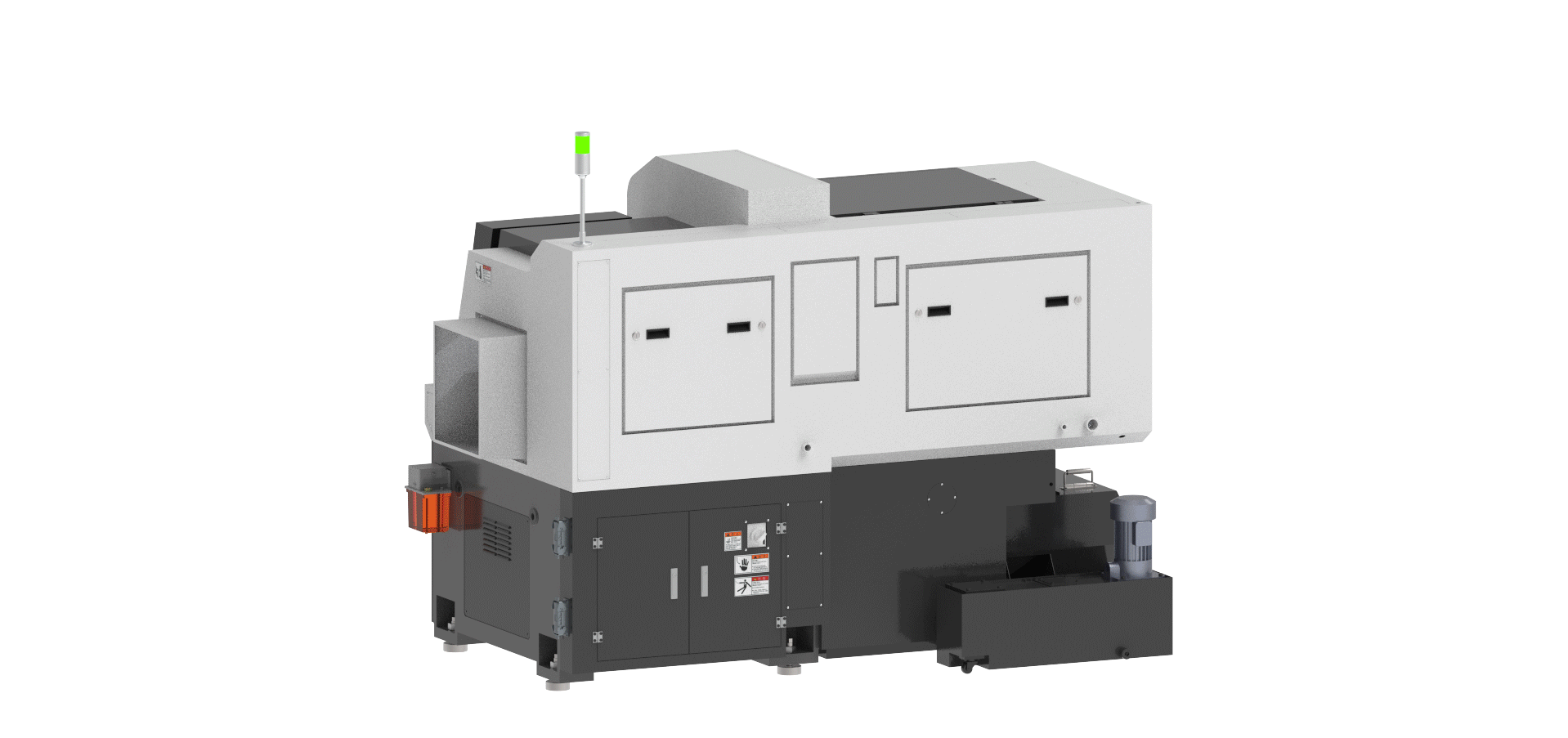

* для TCM-32SII/38SII

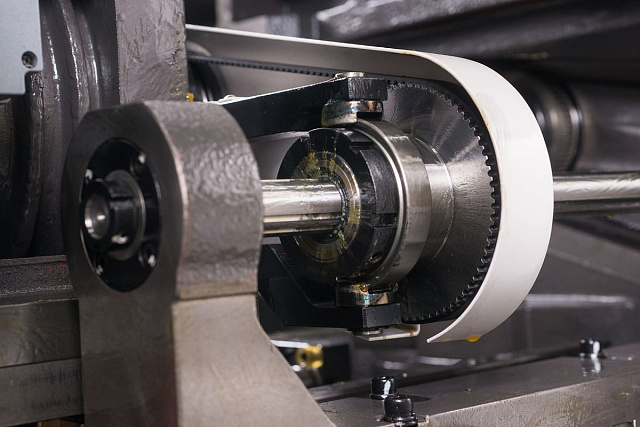

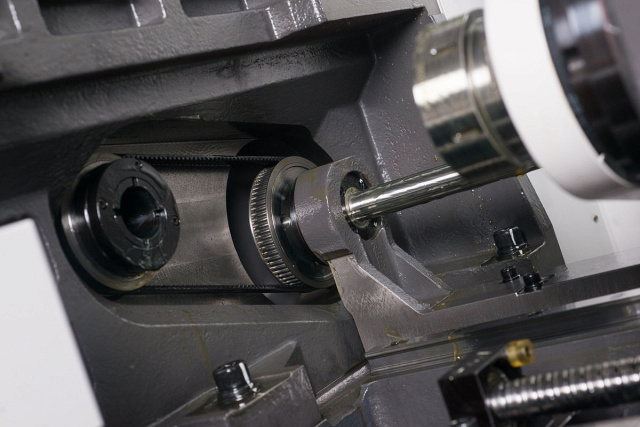

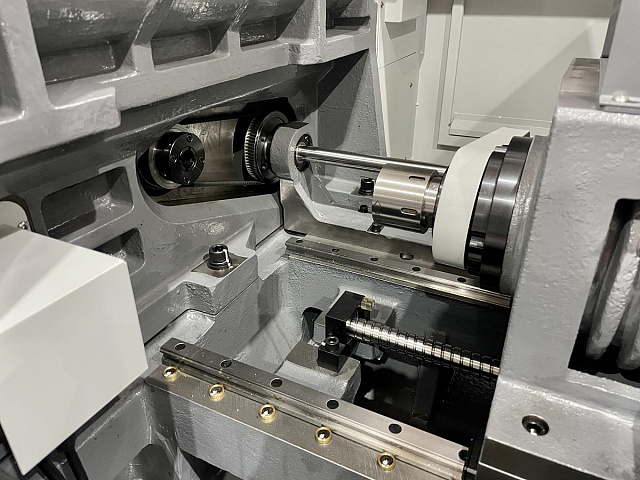

• С вращающейся направляющей втулкой

Цанговый патрон и втулка вращаются одновременно.

Несинхронное вращение заготовки и втулки приводит к износу последней. Особенно актуально в случае обработки «сложных» заготовок (нержавейка, сплавы и т. д.), а так же при обработке шестигранника и других некруглых заготовок. Установка позволит продлить срок службы направляющей втулки.

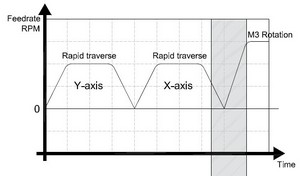

Функция быстрой смены инструмента сокращает время цикла, перемещая инструмент по плавной дуге, а не полностью назад, вперед и назад при каждой смене инструмента. Программа рассчитывает наиболее плавный и эффективный путь перехода от инструмента к инструменту, сокращая время при каждой смене. Экономия, которая в сумме дает значительное сокращение длительности холостых ходов и уменьшает время изготовления детали.

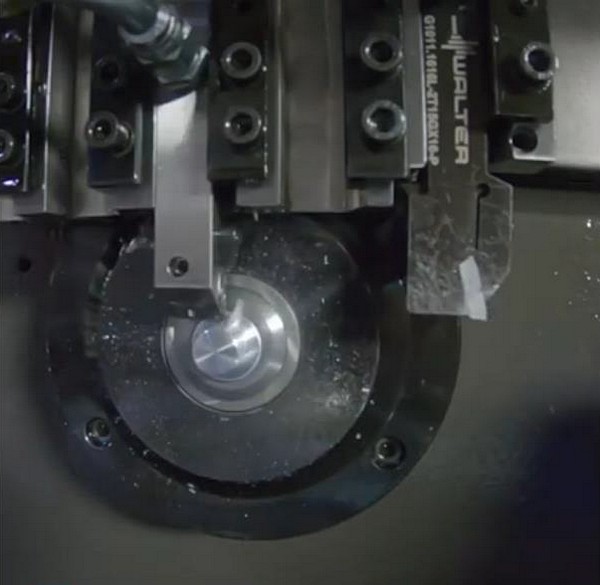

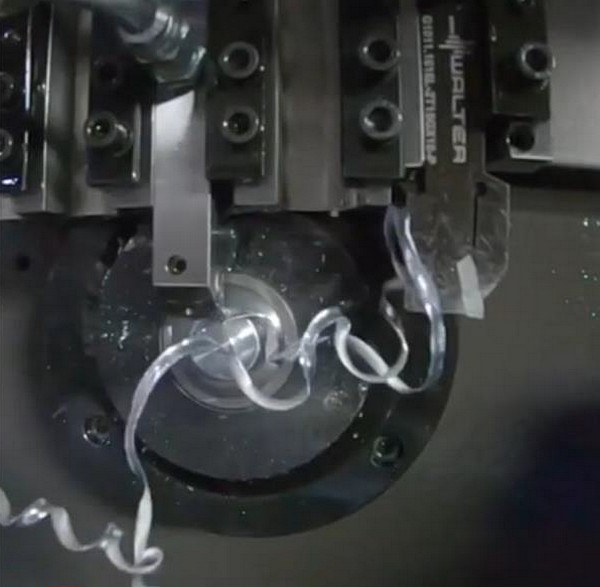

Токарная обработка с переменной частотой (VFT) использует перемещения режущего инструмента с различными интервалами, чтобы обеспечить большее утонение и поломку стружки. Это позволяет лучше отводить тепло, контролировать стружкодробление и сокращать время простоя станка для решения проблем со стружкой.
