Пресс-вакуумные сушильные камеры EcoWood VD VD 3

$ ¥

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Шеф-монтаж: индивидуально !

Гарантия: 12 месяцев

Самая большая

Россия

Другие модели:

< VD 5

Объем загрузки

2,6 м³
Тип камеры

Термообработка / Вакуумная

Преимущества

Сушка в вакууме под давлением позволяет применять более жесткие режимы сушки без повреждения древесины
Наши пресс-камеры собраны только из комплектующих следующих фирм: Siemens, Busch Vacuum, Omron
Выравнивание геометрических деформаций за счёт сушки под давлением 9 т/м²
Сушка пиломатериалов увеличенного сечения
В специальной комплектации возможность термообработки древесины при температуре до 200 °C
В специальной комплектации возможность глубокой пропитки (импрегнации) древесины

Модель

VD с функцией термо

ЦЕНА

от 5 780 000 ₽

НАЗНАЧЕНИЕ:

Сушка пиломатериалов хвойных, твердолиственных, ценных, экзотических, а также любых других пород с высокой производительностью и без дефектов традиционной конвективной сушки.

На сегодняшний день метод вакуумной сушки под прессом является самым эффективным и соответствует всем строгим требованиям по энергозатратам, качеству конечной продукции и минимальным потерям на брак.

ОБЛАСТЬ ПРИМЕНЕНИЯ:

Деревообрабатывающие предприятия, изготавливающие эксклюзивную мебель и столярные изделия под заказ, погонажные изделия и отделочные материалы из древесины.

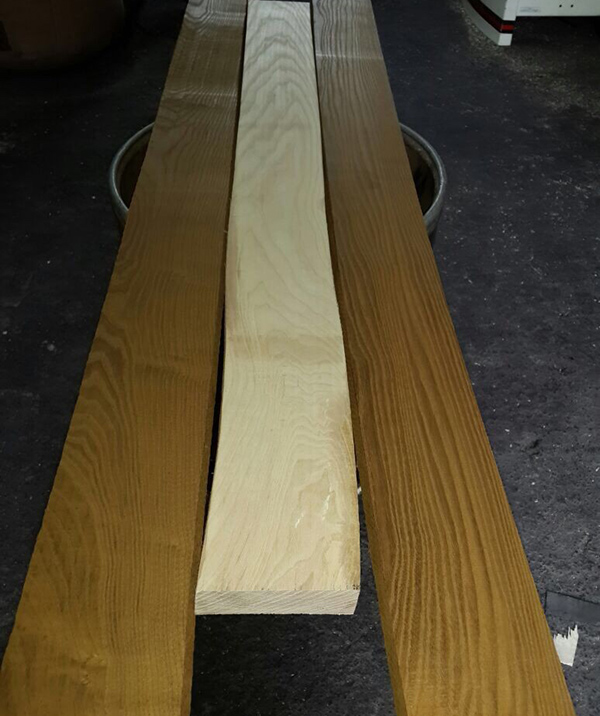

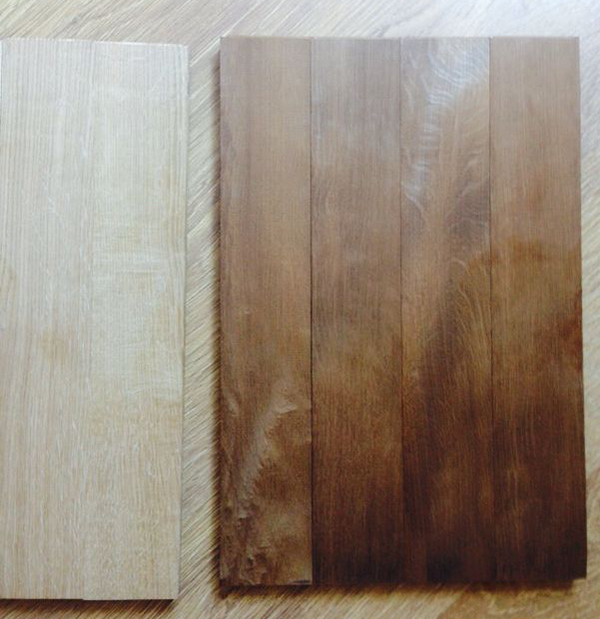

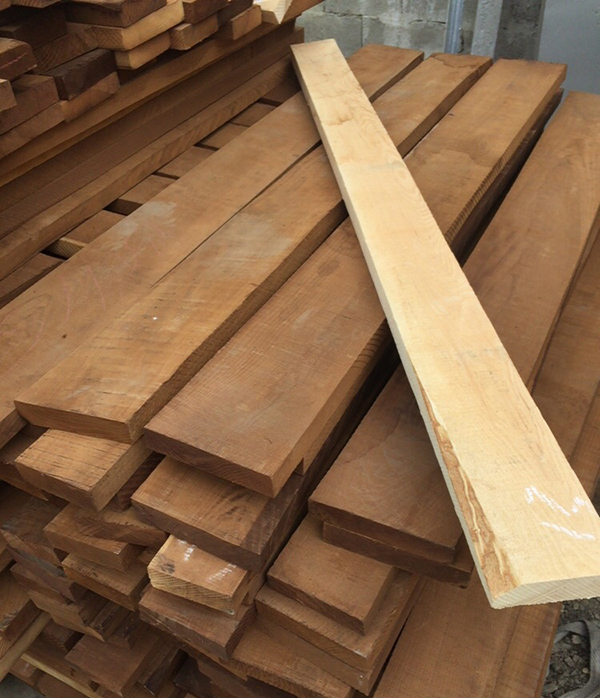

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:

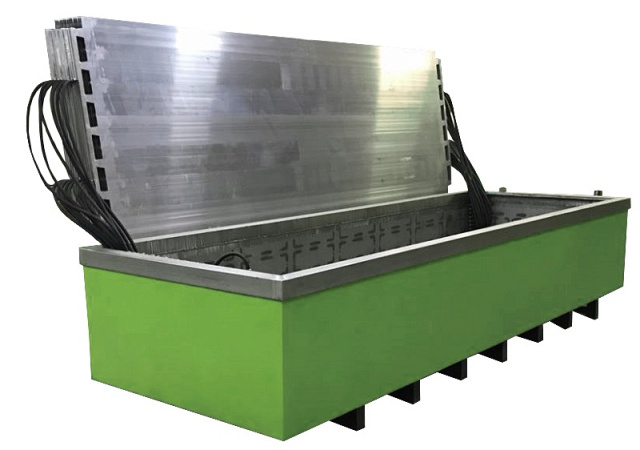

	СУШИЛЬНАЯ КАМЕРА Камера представляет собой резервуар из нержавеющей стали AISI 304, имеющий форму параллелепипеда. Важной деталью камеры является крышка, представляющая из себя рамку, с натянутой на нее специальной силиконовой мембраной. Благодаря вакууму, создаваемого вакуумной помпой, резиновый лист под действием атмосферного давления обжимает штабель из досок, переложенных нагревательными пластинами, и прижимает к дну камеры с давлением около 10 000 кг/м². Практическим результатом этого давления является значительное уменьшение деформаций древесины (скручивание, коробление и пр.) и высокая скорость сушки. Доски после сушки выходят абсолютно ровными, без повреждений. Камера имеет 8 лет гарантии от коррозии, вызываемой органическими кислотами, выделяющимися из древесины.

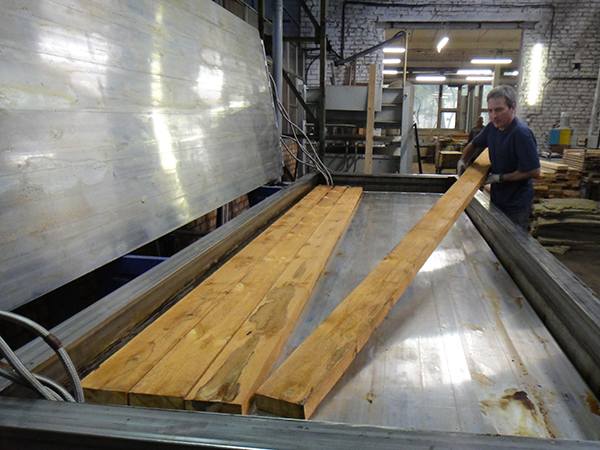

	ЗАГРУЗКА ДРЕВЕСИНЫ Осуществляется вручную. Каждый слой досок прокладывается алюминиевыми нагревательными пластинами, загрузка которых осуществляется тельфером с вакуумными присосками, с помощью пульта управления.

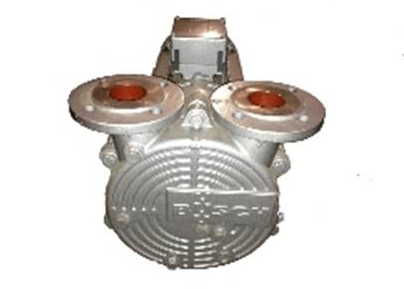

	ВАКУУМНАЯ ПОМПА Камера оснащена вакуумной помпой Busch, работающей на чистой воде, и установленной на отдельной раме вместе с конденсором или сверху камеры. Для уменьшения потребления электроэнергии, вакуумная помпа отключается при достижении в камере заданного уровня вакуума.
	НАГРЕВАТЕЛЬНАЯ СИСТЕМА Нагрев древесины осуществляется прямым контактом с нагревательными пластинами. Каждая нагревательная пластина подключается к электронагревательным элементам. Процесс обмена теплом между пластиной и древесиной становится более эффективным благодаря создаваемому давлению. Фактически, давление способствует высокой скорости передаче тепла и, соответственно, позволяет выпарить большее количество воды. Кроме того, температура в вакуумной пресс-камере значительно ниже, чем в обычных сушилках, поэтому ни цвет древесины, ни её прочность не меняются.

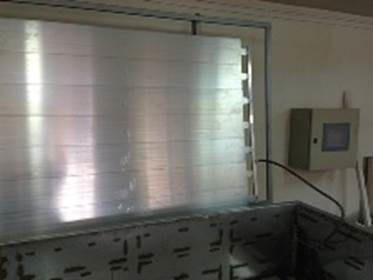

	ПУЛЬТ УПРАВЛЕНИЯ Камера оборудована пультом управления со встроенным контроллером Siemens S7-300. Контроллер управляет всеми параметрами, заданными оператором в начале процесса сушки (влажность древесины, температура и давление), и регулирует работу исполнительных устройств в зависимости от информации, поступающей с датчиков внутри камеры. На пульте предусмотрено ручное управление и сигнализация неисправностей, на монитор тач скрин Siemens. Более того, если по каким-либо причинам (например, аварийное отключение электроэнергии) произойдет прерывание процесса, то после устранения неисправности микропроцессор сам проанализирует ситуацию и возобновит сушку по отредактированной программе. Микропроцессор при необходимости может быть подключен к компьютеру. К тому же, программное обеспечение включает в себя ещё и диаграмму процесса сушки.
ТРЕБОВАНИЯ К ПЕРСОНАЛУ Управление камерой осуществляется оператором. Загрузка-выгрузка двумя рабочими.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:

Наименование

Сушильная камера

комплект

Силовой шкаф с контроллером и монитором тачскрин

комплект

Количество нагревательных пластин в комплекте

15 + 1

Автоматический дренаж

комплект

Электробойлер*

комплект

Конденсер

комплект

Порт под компьютер

комплект

Вакуумная установка, мощность 145 (225) м³/час

комплект

Насос циркуляционный

комплект

3-х ходовой кран - 1 шт.

комплект

Охлаждающая система, 30 метров, тройной футляр.

Нерж. сталь

комплект

*Возможна работа на собственном источнике горячей воды, но электробойлер рекомендуется оставить как резервный источник или для догрева воды.

ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:

ВТОРОЙ КОМПЛЕКТ НАГРЕВАТЕЛЬНЫХ ПЛАСТИН, ЗА 1 ШТ

ФУНКЦИЯ ТЕРМООБРАБОТКИ

ФУНКЦИЯ ИМПРЕГНАЦИИ (ПРОПИТКИ)

СХЕМА СУШИЛЬНОЙ КАМЕРЫ:

1. Камера

2. Резин. мембрана

3. Рамка

4. Резин. уплотнитель

5. Древесина

6. Нагрев. пластины

7. Шланги

8. Вод. помпа

9. Нагреватель

10. Термоизоляция

11. Вакуумная помпа

Пресс-вакуумная сушильная камера состоит из нержавеющей стальной камеры, которая полностью герметична. Верх камеры закрыт эластичным резиновым покрытием в металлической рамке. Доски укладываются внутрь камеры слоями, чередуясь с алюминиевыми нагревательными пластинами. Водяная помпа обеспечивает циркуляцию горячей воды внутри пластин. Вода нагревается внешним бойлером, а вакуум внутри камеры создает жидкостная вакуумная помпа. При создании вакуума резиновая мембрана под действием атмосферного давления прижимает штабель досок к полу камеры с давлением до 10 000 кг/м². Таким образом, сушка древесины происходит в вакууме под давлением. При таком методе сушки древесина не деформируется, а наоборот выравнивается.

Модель

VD 3

Объем загрузки, м³

2,6

Тип камеры

Термообработка / Вакуумная

Тип нагрева

Электроэнергия / природный газ

Установленная мощность, кВт

Размеры нагревательных пласти, м

4 х 1,4

Производительность вакуумной установки, м³/час

145

Длина доски, мм

4000

Длина, мм

4800

Ширина, мм

1750 (2500)

Высота (рабочая), мм

1000 (2500)

Вес (сушильной камеры без пластин), кг

2000

Вес (алюминиевых пластин), кг

1200

Затраты на 1 м³ высушенного пиломатериала максимально, в данном случае ясень

Электроэнергии всего, кВт/ч

250

Вода для охлаждения и циркуляции вакуумного насоса

(проточная вода или замкнутая система с кулером), м³

Гарантия производителя, на всю установку

1 год

Гарантия отсутствия коррозии основных узлов и агрегатов

8 лет
