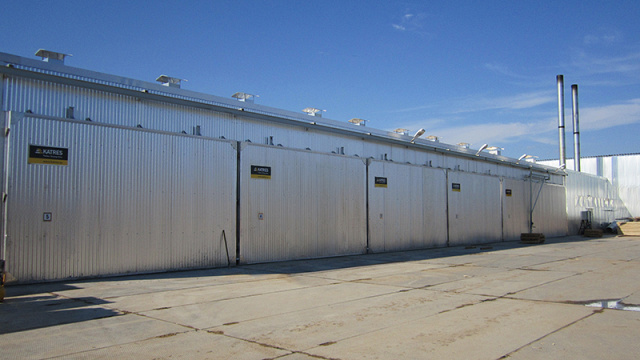

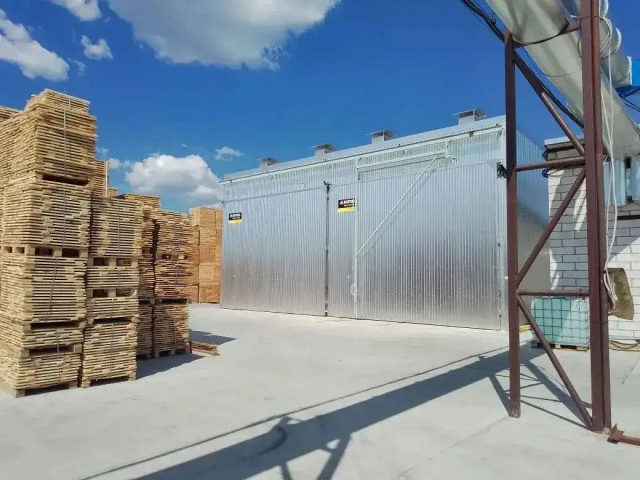

Сушильные камеры KATRES

Конструкция камеры и стеновых панелей

Основа конструкции выполнена из профиля сечением 160 x 80 мм. Материал: сплав высокой прочности AlMg3.

Конструкция выдерживает снеговую нагрузку до 250 кг/м² и скорость ветра до 160 км/час.

Все соединения производятся нержавеющими болтами.

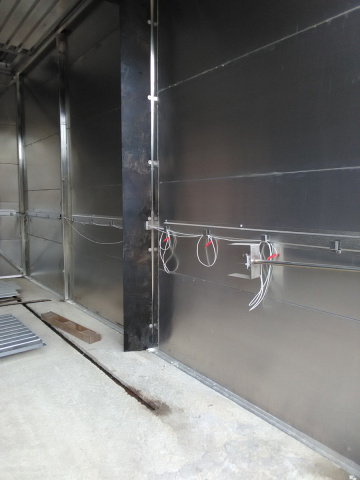

Конструкция стен «KATRES» выполнена из стандартных горизонтальных алюминиевых кассет одного размера.

Теплоизоляционный материал - минеральная вата.

Утеплитель укладывается в кассеты так, чтобы его волокна были ориентированы вертикально. Это исключает оседание теплоизоляционного материала и потерю теплоизоляционных качеств. Толщина теплоизоляционного материала 100 (возможно до 250) мм. Все швы между кассетами герметизируются высококачественным силиконом производства Германии, входящим в комплект поставки.

Расположение элементов кассеты обеспечивает внутри неё свободную циркуляцию воздуха, что является дополнительной защитой от конденсата.

Коэффициент теплопроводности панелей: К = 0.28 - 0.3 кКал/м²ч °C.

Нагревательные элементы изготовлены из нержавеющих труб и с алюминиевым оребрением. Такое сочетание материалов не создает гальваническую пару и гарантирует отсутствие коррозии и возникающих из-за нее протечек, в отличие от широко применяемых другими производителями медно-алюминиевых радиаторов.

Специальная форма оребрения не засоряется древесной пылью. Увеличенная площадь теплообмена дает возможность работать при пониженной температуре теплоносителя.

В камере установлен вариант системы обогрева с линейным трехходовым клапаном (BELIMO, Швейцария). Клапан поставляется как отдельно, так и в комплекте с гидравлической арматурой, соединительными трубопроводами, фланцами изготовленной по специально рассчитанной сбалансированной схеме.

В каждом контуре системы нагрева установлены фильтры очистки воды от механических примесей.

Циркуляция воздуха в камере обеспечивается осевыми реверсивными вентиляторами.

Крыльчатка Ø 800 мм, электродвигатели Siemens защищенного исполнения (IP 55, класс защиты изоляции h).

Увеличенное по сравнению с другими производителями количество вентиляторов даёт увеличение скорости и высокую однородность потока воздуха в штабеле по длине, ширине и высоте, что повышает скорость и качество сушки.

Конструкция ворот камеры изготовлена из балок и профилей, аналогичных элементам несущей конструкции. Внутреннее пространство ворот разделено на ячейки, в которых находится теплоизоляция, аналогичная теплоизоляции стен. Такая конструкция полностью исключает оседание теплоизоляции.

В качестве уплотнителя используется профиль из резины, стойкой к воздействию экстремальных температур.

Специально разработанная форма профиля позволяет достичь идеальной герметизации ворот по всему периметру и сохранять ее в течение многих лет эксплуатации.

Система автоматического управления процессом сушки МК-520

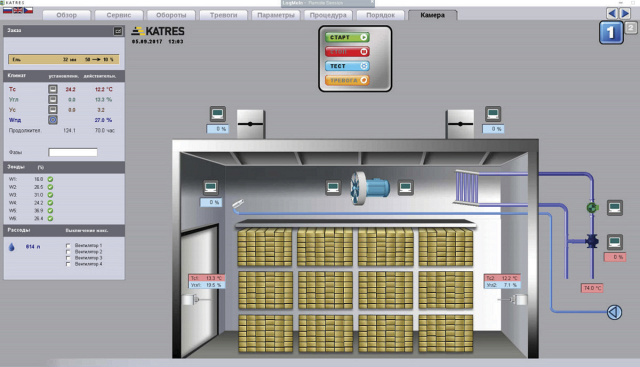

Сушильная камера «KATRES» управляется персональным компьютером, в который заложены программы для сушки древесины всех пород и сечений.

Простое и наглядное меню программы «KATRES» полностью русифицировано, система подсказок позволяет управлять процессом сушки даже неопытному пользователю компьютера. Все параметры процесса сушки отображаются на большом экране в виде удобных графических схем.

Принцип работы системы управления заключается в регулировании температуры, влажности и скорости потока воздуха в сушильной камере в зависимости от влажности древесины. Информация от датчиков влажности древесины обрабатывается управляющим компьютером, который на ее основе подбирает и с высокой точностью поддерживает необходимые параметры воздуха в камере. Все фазы процесса сушки, от обогрева до окончательной обработки и охлаждения пиломатериала протекают полностью в автоматическом режиме.

Возможности системы управления:

• Независимое управление 32 камерами с помощью одного компьютера;
• Полностью русифицированная оболочка;
• Проведение сушки пиломатериала, проведение отдельной пропарки пиломатериала или в комбинации с сушкой;
• 3 вида регулирования: автоматическое по влажности древесины, автоматическое по времени, ручное;
• Режимы сушки более 1000 пород древесины;
• Специальные низкотемпературные режимы для сушки дуба и бука на белый цвет, сосны без выделения смолы;
• Собственные режимы сушки (25 входных параметров, задаваемых пользователем);
• До 16 точек измерения влажности древесины в каждой камере;
• Датчики UGL или психрометры для измерения температуры и относительной влажности воздуха в камере;
• Плавное или ступенчатое регулирование скорости потока воздуха;
• Регулируемое реверсирование потока воздуха;
• Простой ввод и отображение информации;
• Автоматическое архивирование всех процессов сушки с возможностью просмотра и печати;
• Дистанционный контроль и управление процессом сушки;
• Отправление сообщений о прохождении процесса сушки с помощью GSM;
• Автоматический контроль и тестирование всех систем и электрических компонентов сушильной камеры с уведомлением о неисправностях;
• Автоматическое отключение сушильной камеры при нештатных ситуациях для сохранения пиломатериала;
• Автоматическое поддержание положительной температуры воздуха для предотвращения замораживания камеры.

Система управления «KATRES» энергонезависима: после восстановления подачи электроэнергии процесс сушки продолжается с момента, при котором произошло отключение.

Возможно удаленное управление компьютером сушильной камеры специалистами сервис - службы фирмы «КАМИ» или "KATRES", бесплатный анализ и выдача рекомендаций по технологии сушки.

Температура и относительная влажность атмосферы в камере измеряется двумя (необходимо при реверсивной циркуляции) датчиками UGL, расположенными на боковых стенках сушильной камеры.

При необходимости может быть установлен более точный вариант системы с психрометрами. Каждый психрометр снабжен механизмом фильтрации и контроля уровня воды в ванночке мокрого термометра.

Состоит из нержавеющих труб со специальными форсунками, сделанными из латуни. Долговечные, легко поддающиеся очистке латунные форсунки плюс система фильтров, входящих в комплект обеспечивают отличное распыление воды даже при давлении в водопроводе 1 атм, что позволяет эффективно производить увлажнение и повышает качество сушки.

Обеспечивает подачу в камеру сухого воздуха и вывод отработанного воздуха, насыщенного водяными парами. Представляет собой алюминиевые клапаны, расположенные в потолке камеры и снабженные заслонками, которые автоматически управляются компьютером с помощью исполнительных механизмов «BELIMO» (Швейцария).

Влажность древесины в камере измеряется датчиками сопротивления, устанавливаемыми в пакеты древесины в определенных местах. Датчики соединены с системой управления специальными проводами с силиконовой изоляцией. Показания датчиков анализируются компьютером, который учитывает породу и температуру, что позволяет достичь высокой точности измерения влажности древесины.
