Станок заточной универсальный IRONMAC M270

Станок заточной универсальный IRONMAC M270

Код товара: ЗО 364138

Китай

Диаметр хвостовика концевого инструмента

2 - 25 мм
Макс. наружный диаметр насадного инструмента

230 мм
Макс. диаметр сверл

32 мм
Мощность электродвигателя шлифовального круга

0,55 кВт
Вес

150 кг

Преимущества

Минимальная величина съема 0,01 мм
Позволяет затачивать все типы инструмента
Отклонение по длине рабочего стола от прямолинейности ± 0,005 мм на 1 м
Линейные призматические направляющие

Модель

M270

ЗО 364138

ЦЕНА

2 215 $

Диаметр хвостовика концевого инструмента, мм

2 - 25

Макс. размер насадных фрез, мм

230 x 250

Макс. наружный диаметр насадного инструмента, мм

230

Продольное перемещение заточного стола (ось X), мм

270

Поперечное перемещение заточного стола (ось Y), мм

170

Вертикальное перемещение заточного узла (ось Z), мм

140

Макс. диаметр шлифовального круга, мм

150

Макс. диаметр фрезы, мм

230

Макс. диаметр сверл, мм

Макс. длина фрезы, мм

250

Макс. расстояние между центрами, мм

250

Макс. диаметр обработки, мм

230

Мин. диаметр цанги, мм

Макс. диаметр цанги, мм

Макс. угол спирали, °

± 45

Угол наклона шлифовального круга (от горизонтальной оси), °

± 45

Наклон заточного узла, °

360

Мощность электродвигателя шлифовального круга, кВт

0,55

Размеры шлифовального круга, мм

150 x 32

Частота вращения шлифовального круга, об/мин

2800

Напряжение, В

380

Длина, мм

760

Ширина, мм

650

Высота, мм

650

Вес, кг

150

Назначение

Станок предназначен для заточки и доводки многозубого режущего инструмента из инструментальных сталей и твёрдых сплавов диаметром 25 - 230 мм.

Станок позволяет затачивать все виды режущего инструмента, применяемого в металлообработке: фрезерного, токарного, сверлильного, резьбонарезного, зуборезного инструмента и т. п.).

Область применения

Станок рекомендуется для металлообрабатывающих производств, где применяются следующие виды режущего инструмента:

фрезерный инструмент (концевые фрезы с плоским торцем, торцевые фрезы, насадные дисковые фрезы);
токарный инструмент (резцы токарные напайные твердосплавные и из быстрорежущих сталей);
сверлильный инструмент (сверла, центровочные сверла, ступенчатые сверла, развертки, зенкеры, зенковки, цековки);
зуборезный инструмент (червячные и модульные фрезы, долбяки);
резьбонарезной инструмент (метчики прямые и спиральные).

Также станок рекомендуется для сервисных центров по заточке режущего инструмента.

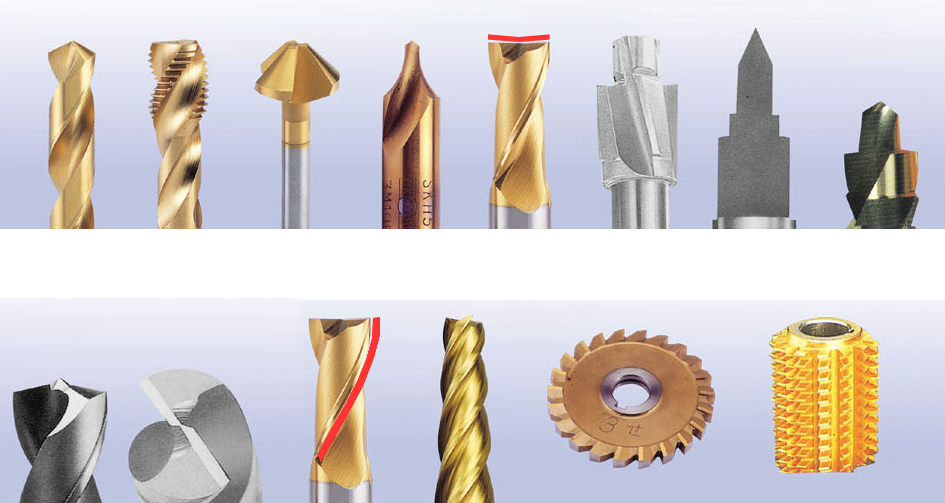

Типы затачиваемого инструмента:

Станок позволяет затачивать спиральные фрезы, как по торцу, так и по спирали.

Заточные круги подбираются индивидуально в зависимости от типа и параметров инструмента.

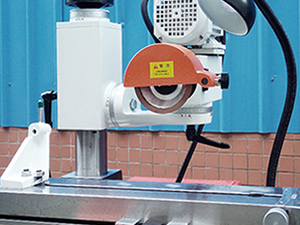

Конструктивные особенности

Обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента.

Благодаря высокой массе станка не требуется фундамент для его установки.

Изготовлены из высокопрочных износостойких сталей.

Обеспечивают плавность хода рабочего стола и, следовательно высокую точность заточки (отклонение по длине рабочего стола от прямолинейности ± 0,005 мм на 1 м).

Осуществляется за счет маховика:

обеспечивается плавность перемещения заточного стола и процесса заточки;
исключает влияние человеческого фактора.

Ход стола регулируется при помощи подпружиненных упоров - это значительно экономит время заточки и увеличивает производительность станка.

Представляют собой подпружиненные упоры, регулируемые по всей длине рабочего стола – это значительно экономит время заточки и увеличивает производительность станка.

Осуществляется за счет передачи винт-гайка – это позволяет с высокой точностью настраивать съем с изношенной грани инструмента, как следствие увеличивается ресурс затачиваемого инструмента.

Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм.

Комплектация

Дополнительная

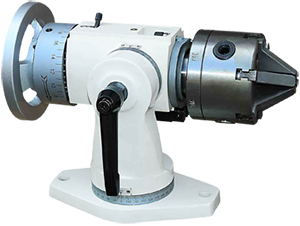

Оснащено высокоточными насеченными лимбами и 6-ти кулачковым патроном (размерность 4”).

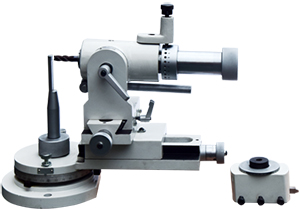

Устройство 300D позволяет затачивать сверла, центровочные сверла, ступенчатые сверла, цековки и т. п., а также заходную часть метчика).

Особенность конструкции позволяет затачивать сверлильный инструмент с различными хвостовиками, как с цилиндрическими, так и с коническими конус Морзе 1, 2, 3.

300D Устройство для заточки сверл Ø 2 - 32 мм

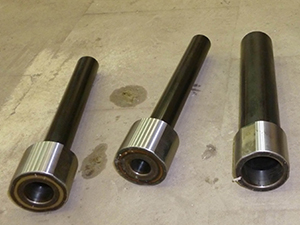

Для сверл и другого инструмента с коническими хвостовиками (поставляется в комплекте с устройством 300D).

Для сверл и другого инструмента с коническими хвостовиками (не поставляются в комплекте с устройством 300D).

Производимые операции по заточке на данном устройстве можно производить также на устройстве 600E.

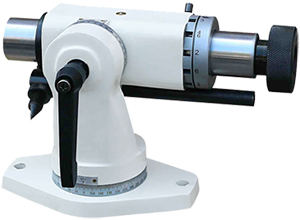

300E Устройство для заточки концевых фрез с плоским торцем

Устройство оснащено микрометрической настройкой нулевой точки по 2-м плоскостям.

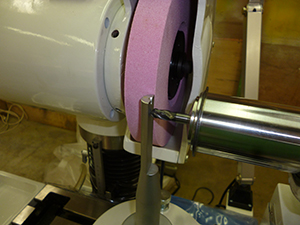

Упорная планка, на которую опирается концевая фреза, позволяет затачивать спиральные фрезы по диаметру.

Затачиваемая фреза зажимается в резьбовой цанге.

300RC Устройство для заточки концевых фрез с плоским и радиусным торцем, шаровых и радиусных резцов

Поставляется в комплекте с устройством 300RC.

Прецизионный упор для заточки концевой фрезы с радиусным торцем

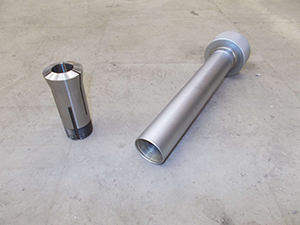

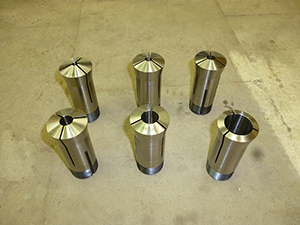

Для устройства 300RC, 300E – диаметр цанги 6, 8, 10, 12, 16, 20 и 25 мм.

Другие размеры цанг свыше 6 мм по отдельному согласованию.

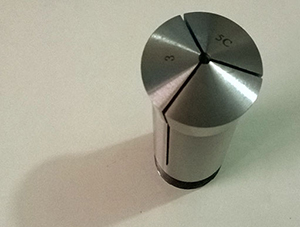

Для устройства 300RC, 300E – диаметр цанги 3, 4 или 5 мм (указывается при заказе).

Другие размеры цанг ниже 3 мм по отдельному согласованию.

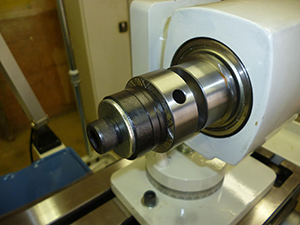

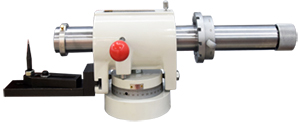

Устройство оснащено пневматическим подшипником, что позволяет добиваться более высокого качества заточки.

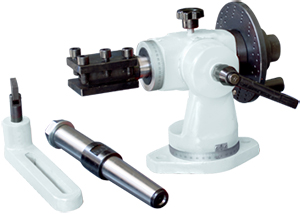

300S Устройство для заточки концевых фрез с плоским торцем

А так же фасонных фрез, торцевых фрез, червячных и модульных фрез.

Устройство оснащено подпружиненным упором, позволяющим затачивать насадные (торцевые, отрезные и прорезные) и концевые фрезы (грибковые и для T-образных пазов) по плоским граням.

300MС Устройство для заточки дисковых отрезных и прорезных фрез (2-х и 3-х сторонние)

Для заточки дисковых отрезных и прорезных фрез (2-х и 3-х сторонних), фасонных фрез, торцевых фрез, червячных и модульных фрез.

Длина оправки зависит от толщины / высоты фрезы и указывается при заказе.

Также необходимо при заказе указать диаметр оправки (соответствует посадочному диаметру фрезы).

Позиционирующее устройство с плоским подпружиненным упором

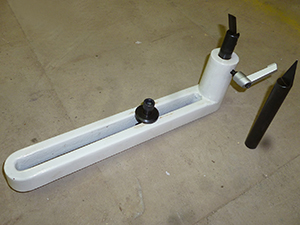

Предназначено для снятия торцевых и радиальных биений шлифовального кругов, а также для придания кругу определенного профиля.

Устройство выполнено в виде державки с закрепленным в нее алмазным карандашом.

Устройство устанавливается на рабочий стол и закрепляется в Т-образный паз, что облегчает процесс правки шлифовального круга и делает его наиболее точным, за счет снижения влияния человеческого фактора.

Устройство для правки шлифовального круга

Для сверл диаметром от 3 до 38 мм и длиной от 200 до 3000 мм.

По согласованию с заказчиком возможна поставка устройства для заточки ружейных сверл диаметром от 2 до 42 мм.

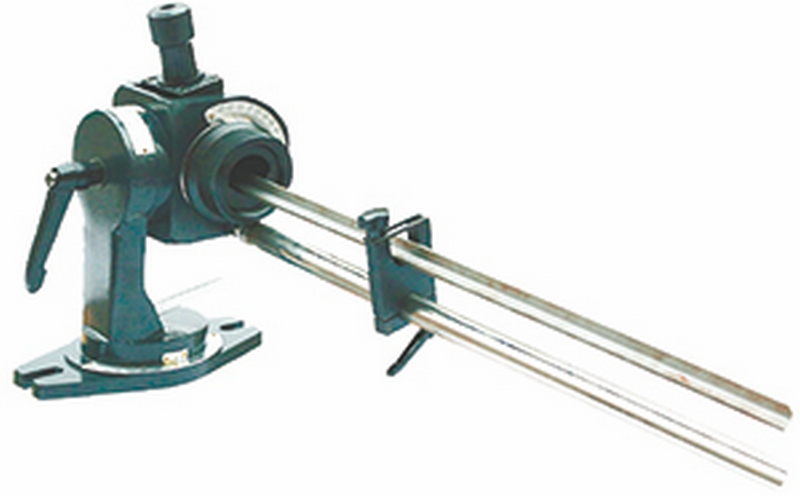

300G Устройство для заточки ружейных сверл

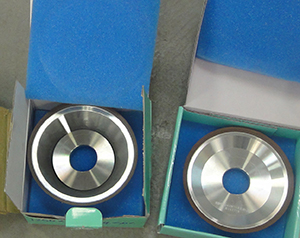

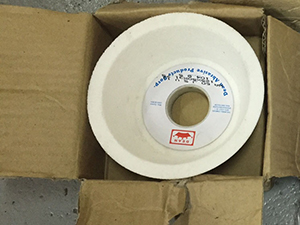

Применяется для заточки инструмента из инструментальной и быстрорежущей стали.

Количество кругов указываются при заказе.

Применяется для заточки и доводки инструмента из твердого сплава.

Количество кругов указываются при заказе.

Предназначены для финишной высокоточной заточки и доводки инструмента из инструментальной и быстрорежущей стали.

Количество кругов указываются при заказе.

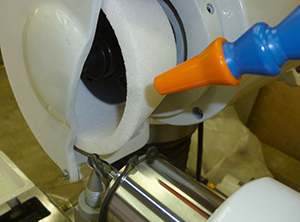

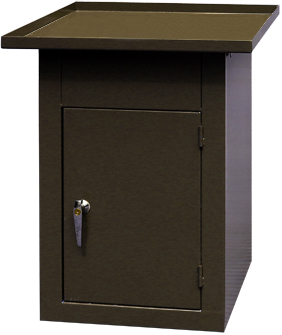

Повышает жесткость и виброустойчивость станка, позволяет использовать на станке систему подачи СОЖ, что увеличивает качество заточки инструмента.

Тумба оснащена полками для хранения инструмента и принадлежностей и закрывающейся на ключ дверью.

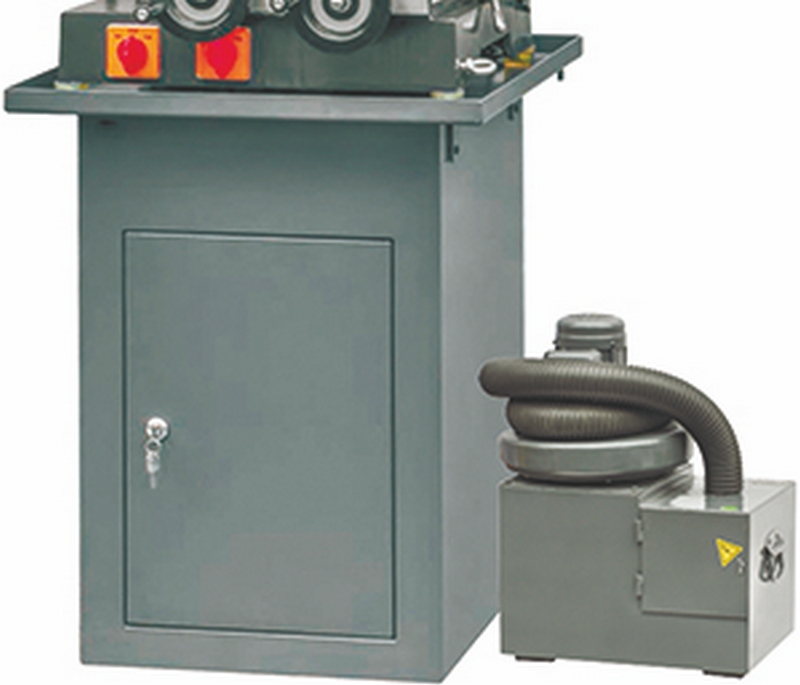

Позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника.

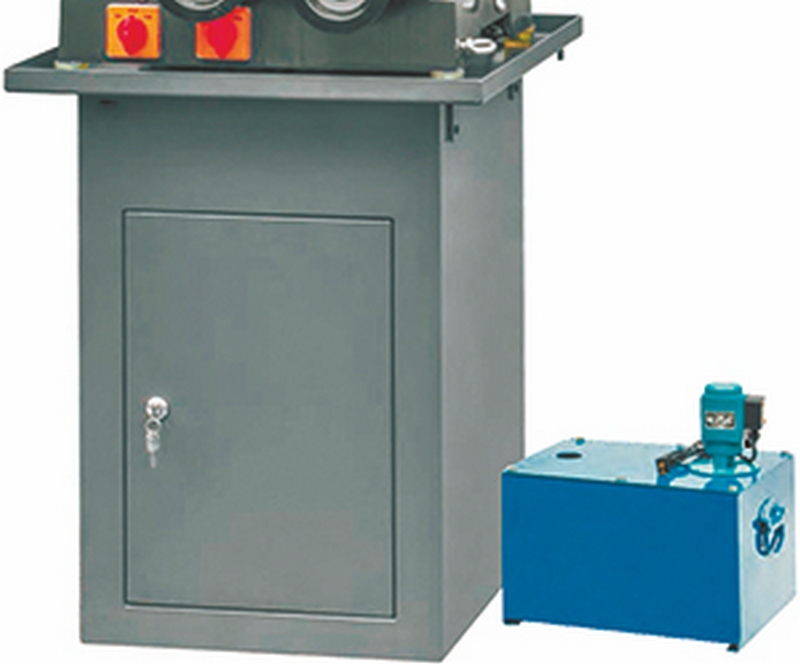

Выполнен из стали и вынесен за пределы станка, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.

Выполнен из стали и вынесен за пределы станка, что с легкостью и минимальными затратами времени позволяет производить его чистку от абразивной пыли.

Позволяет измерять торцевые и радиальные биения осевого инструмента, а также вымерять отклонение от прямолинейности хода каретки (заточного стола) и затачиваемого ножевого инструмента.

Штатив оснащен индикатором часового типа ИЧ-10 с подпружиненным штоком.

Контроль угла заточки, съема, и высоты зубьев фрезы осуществляется по градуированной шкале.
