Раскроечный центр Nanxing NPL 380D

Код товара: НС 346855

Китай

Длина пропила

3800 мм
Подача

90 м/мин
Кол-во пневмозахватов

10 шт
Общая мощность

40 кВт
Вылет основной пилы

120 мм
Вес

11 700 кг

Преимущества

Система двойного толкателя
Автоматическая задняя загрузка
Раскрой до 7 листов
Сервонастройка подрезного узла

Модель

NPL 380D

НС 346855

ЦЕНА

162 000 $

Длина пропила, мм

3800

Макс. размер обрабатываемого материала, мм

3800 x 3800

Вылет основной пилы, мм

120

Подача, м/мин

Холостой ход, м/мин

120

Мощность серводвигателя подачи пильной каретки, кВт

Диаметр пилы, мм

450

Посадочный диаметр, мм

Скорость вращения, об/мин

3910

Мощность двигателя, кВт

18,5

Диаметр пилы, мм

180

Посадочный диаметр, мм

Скорость вращения, об/мин

4150

Мощность двигателя, кВт

2,2

Кол-во пневмозахватов, шт

Тип загрузки

задняя

Общая мощность, кВт

Потребление воздуха, л/мин

240

Длина рабочего стола, мм

1 x 4400, 3 x 2200

Боковой выравниватель

ролик

Макс. скорость толкателя, м/мин

Мощность серводвигателя подачи толкателя, кВт

Диаметр воздуховодов, мм

3 x 150

Давление в пневмосистеме, МПа

0,6

Длина, мм

13 384

Ширина, мм

6700

Высота, мм

2020

Длина, мм

11 700

Ширина, мм

9600

Высота, мм

2020

Вес, кг

12 800

Длина, мм

9800

Ширина, мм

9900

Высота, мм

2020

Вес с опциями, кг

12 580

Вес, кг

11 700

Назначение

Форматно-раскроечный центр с ЧПУ Nanxing NPL 380D предназначен для раскроя пакетов плитных материалов в условиях среднесерийного и крупносерийного производств.

Область применения

Форматно-раскроечный центр с ЧПУ Nanxing NPL 380D используется в условиях крупносерийного и массового производства для изготовления корпусной мебели.

Производство мебели

Производство панелей, щитов и плит

* Изготовление деталей любой сложности по чертежам заказчика

Схемы обработки

Раскрой одного листа

Раскрой пачкой до 5 листов

Вылет пилы

Конструктивные особенности

Станина специальной конструкции, изготовлена из высококачественной стали. При изготовлении проходит все технологические циклы, которые обеспечивают необходимые прочность конструкции и точность раскроя.

Сборка станков производится конвейерным способом высококвалифицированными специалистами. Отладку системы ЧПУ выполняют узкоспециализированные профессионалы высочайшего класса. Такая схема гарантирует постоянность качества изготовления.

Строгая система контроля качества, а также собственная лаборатория с высокоточным оборудованием.

Стальная плита обработана с точностью до ± 0,3 мм. Обеспечивает идеальный раскрой на протяжении всего срока службы станка.

Передние столы оснащены системой воздушного поддува для облегчения перемещения массивных пакетов заготовок. Ролики на торцах стола упрощают загрузку и разгрузку материала без повреждения поверхности. Вентилятор нагнетания воздуха. Расход потока 5,2 м³/мин.

Гидравлический задний загрузочный имеет грузоподъемность 5 т. Возможна загрузка материала сзади, справа или слева станка. Может быть доукомплектован приводным рольгангом. Возможна поштучная подача материала толщиной до 8 мм.

Двойная система прижима обеспечивает надежное базирование материала относительно продольной линейки.

Высота перемещения балки зависит от высоты обрабатываемого пакета. Такая схема позволяет сократить время на прижим и увеличивает производительность. Система синхронного движения предотвращает перекос прижимной балки и обеспечивает плотный зажим материала без сколов.

Сегментная защита обеспечивает безопасность и защищает оператора от пыли и опилок.

Программный толкатель оснащен системой двойных независимых захватов (в сумме 10 захватов). Применение этой системы позволяет увеличить производительность на вторых резах до 30%.

Станок оснащен тремя аспирационными кожухами диаметрами Φ150 мм.

Контролирует оптимальное смазывание всех необходимых поверхностей, снимая необходимость обслуживания оператором.

Станок оснащен возможностью подключения по локальной сети, а также USB-носителей. Профессиональный компьютер на Windows.

Привод пильной каретки мощностью 2 кВт позволяет разгонять её при ходе до 90 м/мин, а при холостом ходе – до 120 м/мин. Вылет основной пилы контролируется системой ЧПУ и зависит от высоты распиливаемого пакета материала. Система быстрой смены основной пилы проста и удобна для оператора.

Обеспечивает быстрое создание и редактирование карт раскроя, а также возможность выгрузки карт со сторонних мебельных конструкторов.

Программное обеспечение позволяет отображать в режиме онлайн порядок загрузки, выгрузки и базирования материала во избежание человеческой ошибки. Дружелюбный интерфейс понятен и информативен для оператора.

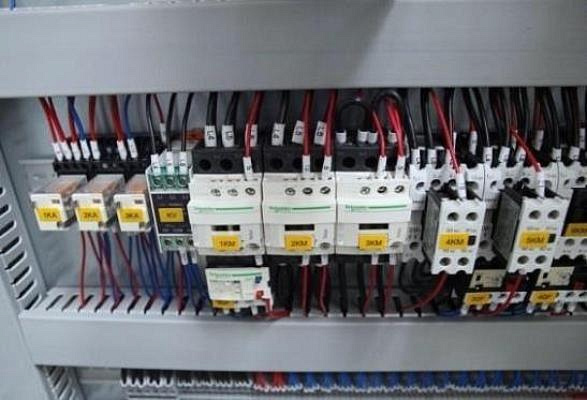

Гарантируют стабильность работы станка.
