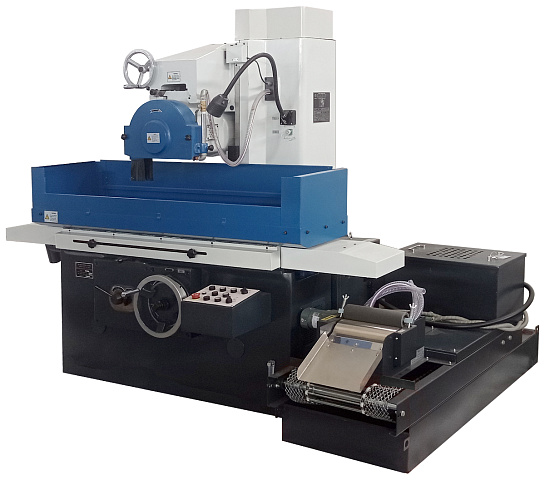

Плоскошлифовальный станок UNIVEQ USG 2063H
Размер рабочего стола: 200 x 630 мм
Исполнение станков под любые задачи клиента
С УЦИ
Вес: 2800 кг

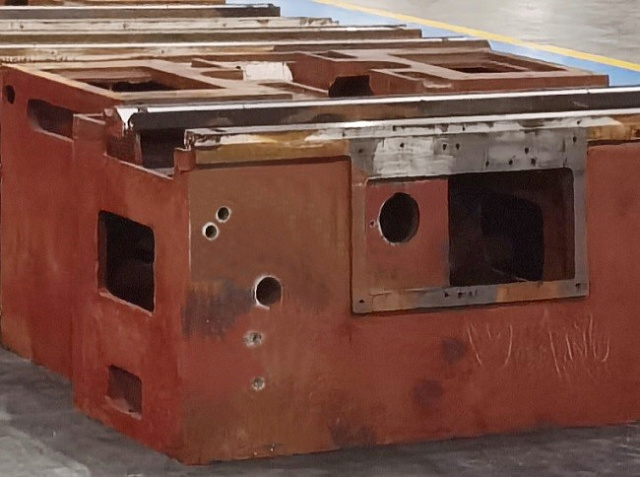

- Чугунная литая станина массой 3 тонны
- Специальное полимерное покрытие стола
- Устройство цифровой индикации по 2-м осям
- Комбинированная автоматическая система фильтрации СОЖ
Станки предназначены для шлифования плоских и боковых поверхностей деталей из стали, чугуна, цветных металлов, закрепленных на зеркале стола, магнитной плите или в приспособлении.
Станок применяется на металлообрабатывающих предприятиях со средним и мелкосерийным выпуском деталей для автомобильной, авиационной, космической промышленности, судостроения, а также производств, работающих в области энергетики, точного машиностроения и приборостроения.
Помимо этого, станок найдет широкое применение на предприятиях со средним и мелкосерийным выпуском деталей, для инструментальных производств, для предприятий, оказывающих услуги по шлифовальным работам (слесарные мастерские, сервисные центры по заточке инструмента, автосервисы, и др.).
Обеспечивает необходимую жесткость, виброустойчивость и надежность станка во время работы, что гарантирует постоянство показателей точности на протяжении всего срока эксплуатации станка.
Благодаря высокой массе станка не требуется специальный фундамент для его установки.
Масса станка 2800 кг.

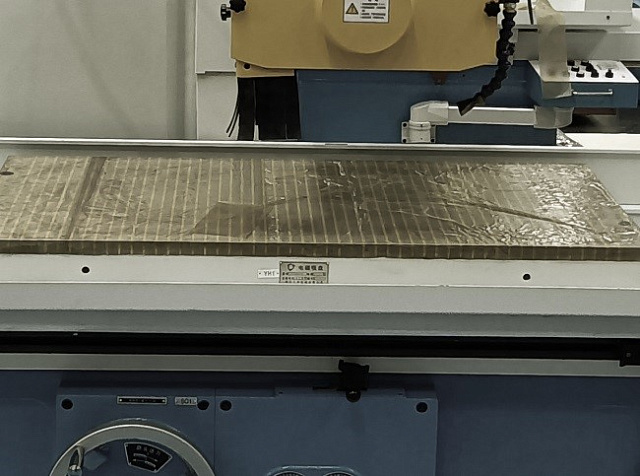

Устанавливается на рабочий стол, который перемещается по направляющим скольжения при помощи гидравлического привода.
Одна (задняя) направляющая V-образная, другая (передняя) плоская.
Постоянная подача смазки предотвращает залипание стола и предотвращает рывки при продольном ходе стола.
Изготовлена из высококачественного чугуна.

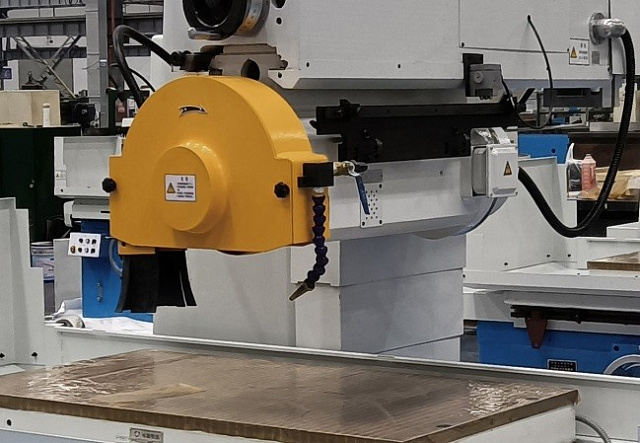

Суппорт шлифовального узла перемещается (подъем/опускание) при помощи передачи винт-гайка с предварительным регулируемым натягом по направляющим скольжения.
Обе направляющие имеют плоскую форму и покрыты полимерным материалом, что позволяет производить шлифование даже со значительными съемами.

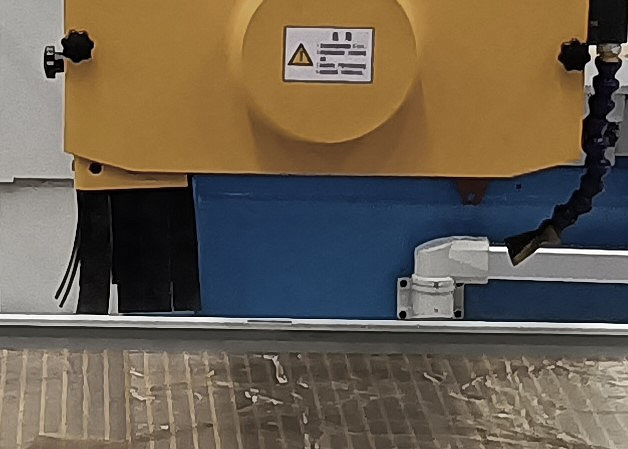

Шлифовальный узел имеет поперечное перемещение по направляющим скольжения.
Позволяет увеличивать съем металла в процессе работы, уменьшая, время шлифования заготовки, исключает попадание стружки и абразива в подвижные элементы станка, предотвращает засаливание и износ шлифовального круга, тем самым увеличивая его ресурс.

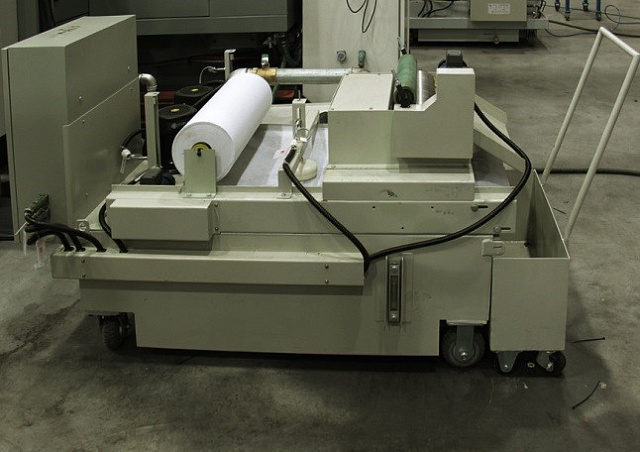

Бак для СОЖ выполнен из стали и вынесен за пределы станка, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.
Бак для СОЖ в стандартном исполнении комплектуется комбинированной (магнит + бумага) системами фильтрации.

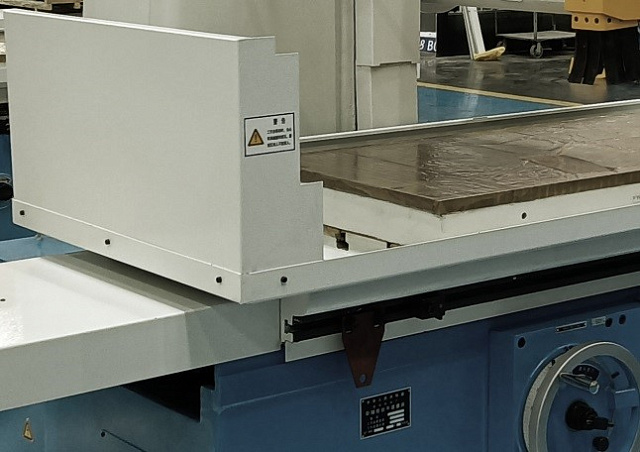

Расположенные слева и справа от рабочего стола, обеспечивают:
- безопасность обслуживающего персонала от вылета абразива и металла из зоны шлифования и попадания СОЖ на чувствительные органы (глаза, горло, кожа лица и рук).
- чистоту и безопасность рабочего места рабочего персонала (предохраняют от разбрызгивания СОЖ).
- снижение затрат времени на обслуживание станка.
Выполнен из стали и вынесен за пределы станка, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.
Бак для СОЖ в стандартном исполнении комплектуется комбинированной (магнит + бумага) системой фильтрации.
- Горизонтальное продольное перемещение / ход рабочего стола с эл. магнитной плитой (ось Z - автоматическое при помощи гидравлического привода).
- Горизонтальное поперечное перемещение суппорта шлифовального узла (ось X - автоматическое при помощи электропривода).
- Вертикальное быстрое перемещение суппорта шлифовального узла (ось Y - автоматическое при помощи электропривода). Точное перемещение по оси Y при помощи маховика и ШВП.
Отличительные особенности станка UNIVEQ USG 2063H
- Продольная подача стола и поперечное перемещение шлифовального узла - бесступенчатые с гидравлическим приводом.
- Вертикальная подача шлифовальной головы - ручная, с механизмом переключения на ускоренный ход, что резко снижает трудоемкость и повышает производительность.
- На поверхность направляющих рабочего стола нанесено специальное полимерное покрытие, что увеличивает их износостойкость и уменьшает энергопотребление станка за счет малого коэффициента трения.
