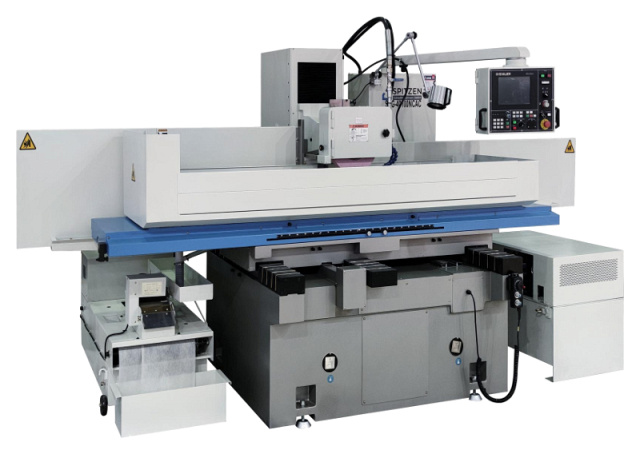

Плоскошлифовальный станок Spitzen SSG-40100NCAC

$ ¥

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Шеф-монтаж: индивидуально !

Гарантия: 12 месяцев

Самая большая

Китай

Размер рабочей поверхности стола

400 x 1000 мм
Вес нетто

3500 кг
Наличие ЧПУ

есть

Преимущества

Технология сотового литья основных элементов станка.
Русифицированный контроллер.
Минимальная подача шлифовальной головки 0,001 мм.
Ручная или автоматическая комплектация.
Направляющия качения, либо скольжения.

Назначение

Станки предназначены для круглого наружного и внутреннего шлифования цилиндрических и конических поверхностей. Наиболее подходит для мелкосерийного производства, инструментального производства или ремонтных сервисных центров.

Область применения

Станки данной серии применяются на предприятиях со средним и мелкосерийным выпуском деталей, для инструментальных производств, для предприятий, оказывающих услуги по шлифовальным работам (слесарные мастерские, сервисные центры по заточке инструмента, автосервисы, и др.).

Исполним станок с различным уровнем автоматизации под любые задачи клиента!

Инструментальное производство

Ремонт пресс-форм и штампов

Приборостроение

Схема обработки

Горизонтальное продольное перемещение / ход рабочего стола с эл. магнитной плитой (ось X – автоматическое при помощи гидравлического привода)
Горизонтальное поперечное перемещение / ход рабочего стола с эл. магнитной плитой (ось Z – автоматическое при помощи сервопривода)
Вертикальное перемещение суппорта шлифовального узла (ось Y – автоматическое при помощи сервопривода).

Конструктивные особенности

Перемещение шлифовальной головы осуществляется по высокоточным шлифованным и закаленным направляющим в комбинации с прецизионными роликовыми подшипниками. Направляющие шлифовальной головы и колонны преднагруже таким образом, что обеспечивают нулевой зазор для точного прямолинейного перемещения. Серводвигатель обеспечивает высокий момент, скорость и точность позиционирования. Минимальная подача головы реально равна 0,001 мм. MPG (ручной генератор импульсов) включен в стандартную комплектацию.

Механизм подъема / опускания шлифовального круга

Система направляющих стола состоит из закаленных стальных направляющих и высокоточных игольчатых роликов для обеспечения долговечности направляющих и низкого коэффициента трения, а также для обеспечения точного линейного перемещения без отклонений, даже во время скоростного продольного перемещения.

Система направляющих нижних салазок так же состоит из закаленных направляющих и высокоточных предварительно нагруженных игольчатых роликовых подшипников. Роликовые подшипники состоят из независимо нагруженных и ведущих подшипников. Нагруженные подшипники держат вертикальную нагрузку, а предварительно нагружают ведущие подшипники для обеспечения точности поперечного хода. Сочетание этих двух характеристик обеспечивает превосходную долговечность и низкое трение, предотвращая рывковое перемещение.
