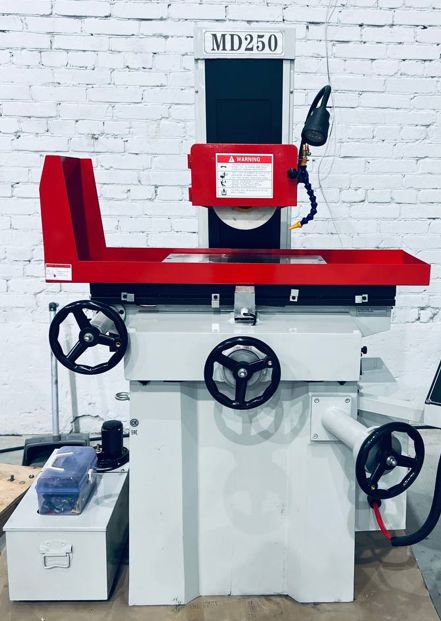

Плоскошлифовальный заточной станок c электроприводом IRONMAC 250D

Плоскошлифовальный заточной станок c электроприводом IRONMAC 250D

Код товара: ЗО 444525

Китай

Размер рабочего стола: 250 x 500 мм

Шероховатость поверхности: Ra0.32 мкм

Мощность: 1,5 кВт

Вес: 850 кг

Преимущества

Колонна шлифовального узла изготовлена из высококачественного чугуна
Система подачи охлаждающей жидкости
Централизованная система смазки
Скорость рабочего стола (бесступенчатая) до 25 м/мин

Модель

250D

ЗО 444525

ЦЕНА

6 337 $

Продольное перемещение стола, мм

550

Горизонтальное перемещение стола, мм

260

Макс. расстояние от поверхности стола до центра шпинделя, мм

470

Максимальная нагрузка стола, кг

200

Параметры рабочего стола (ДxШ), мм

550 x 250

T-образный паз рабочего стола, мм x н

14 x 1

Скорость рабочего стола (бесступенчатая), м/мин

3 - 25

Величина подачи резца передним и задним маховиками, мм

0,02 / 2,5 деление / 0,02 круг

Автоматическая горизонтальная подача (бесступенчатая передача), мм

0,5 - 20

Скоростная горизонтальная подача, об/мин

144

Размеры шлифовального круга (внеш. диаметр x ширина x внутр. диаметр), мм

200 x 20 x 31,75

Скорость вращения шпинделя (50 Гц), об/мин

2850

Двигатель с регулируемой частотой, об/мин

30 - 6000

Общая мощность двигателей, кВт

1,29

Мощность двигателя рабочей головки, кВт

1,1

Параллельность обрабатываемой поверхности к основной поверхности, мм

300:0,01

Шероховатость поверхности, μm

Ra0,32

Общая входная мощность, Вт

150

Выходная скорость податчика по оси Х, об/мин

0 - 225

Параметры податчика по оси X, мм

280 x 130 x 120

Выходная скорость податчика по оси Y, об/мин

0 - 120

Параметры податчика по оси Y, мм

280 x 130 x 120

Двигатель горизонтальной автоматической подачи, кВт

0,2

Двигатель продольной автоматической подачи, кВт

0,2

Длина, мм

1250

Ширина, мм

1250

Высота, мм

1850

Вес, кг

850

Назначение

Плоскошлифовальные станки предназначены для шлифования горизонтальных и боковых поверхностей деталей с помощью абразивных кругов различного типа. Отличительной особенностью станков является высокая точность обработки с минимальной шероховатостью (Ra 0,63 - 0,16) и обработка закаленных деталей и деталей из твердых сплавов.

Область применения

Станки находят широкое применение в инструментальном производстве (ремонт штампов, пресс-форм, переточка ножей), точном машиностроении, приборостроении, аэрокосмической отрасли, станкостроении и других областях, где требуется высокое качество обработки поверхности.

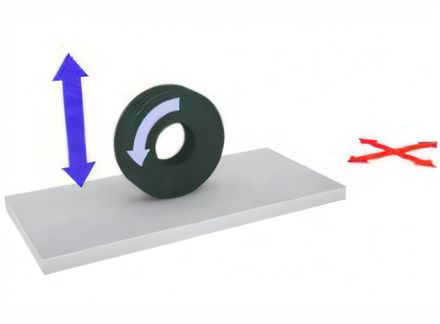

Схема обработки

Конструктивные особенности

Обеспечивает необходимую жесткость, виброустойчивость и надежность станка во время работы, что гарантирует постоянство показателей точности на протяжении всего срока эксплуатации станка.

Благодаря высокой массе станка не требуется специальный фундамент для его установки.

Устанавливается на рабочий стол, который перемещается по направляющим скольжения при помощи электропривода. Одна (задняя) направляющая V-образная, другая (передняя) плоская. Постоянная подача смазки предотвращает залипание стола и предотвращает рывки при продольном ходе стола.

Изготовлена из высококачественного чугуна.

Суппорт шлифовального узла перемещается (подъем/опускание) при помощи передачи винт-гайка с предварительным регулируемым натягом по направляющим скольжения.

Обе направляющие имеют плоскую форму и покрыты полимерным материалом, что позволяет производить шлифование даже со значительными съемами.

Позволяет увеличивать съем металла в процессе работы, уменьшая, время шлифования заготовки, исключает попадание стружки и абразива в подвижные элементы станка, предотвращает засаливание и износ шлифовального круга, тем самым увеличивая его ресурс.

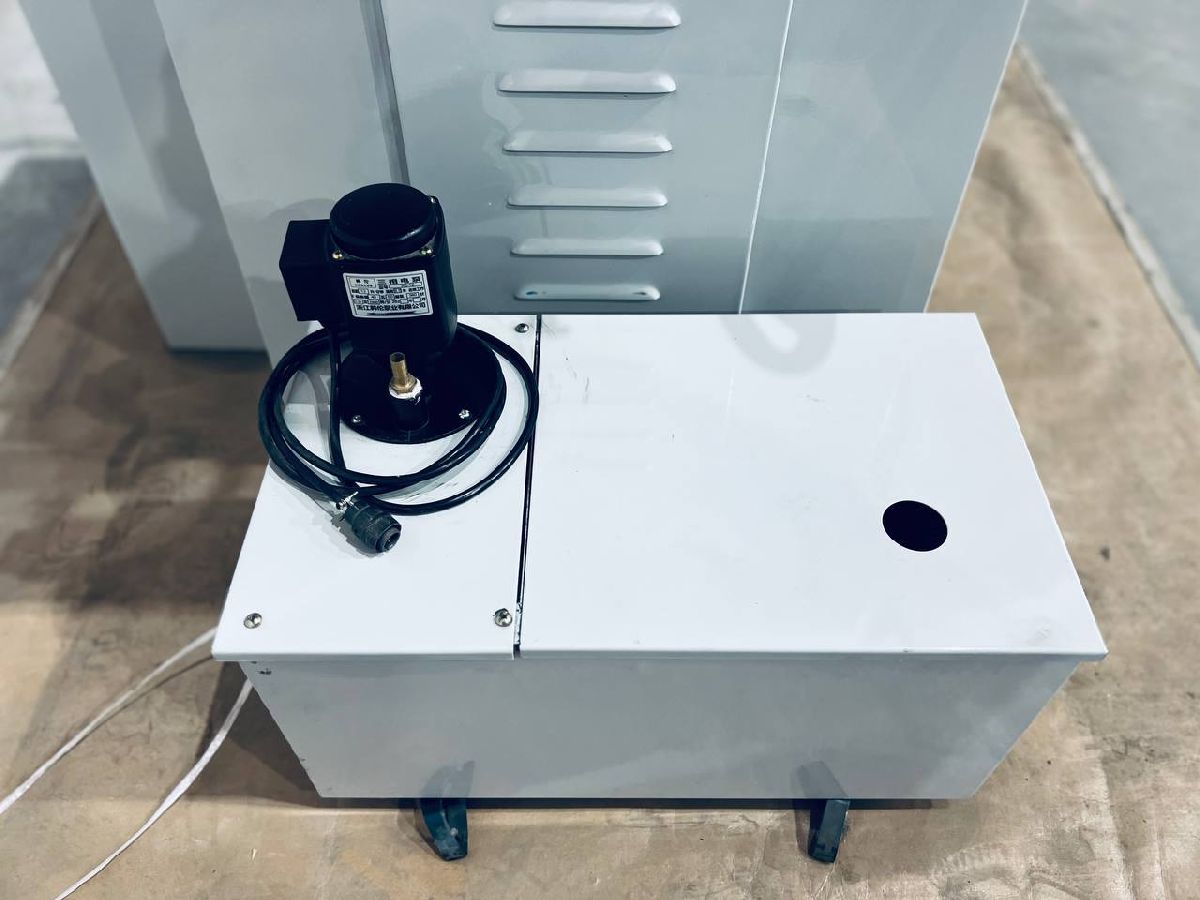

Бак для СОЖ выполнен из стали и вынесен за пределы станка, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.

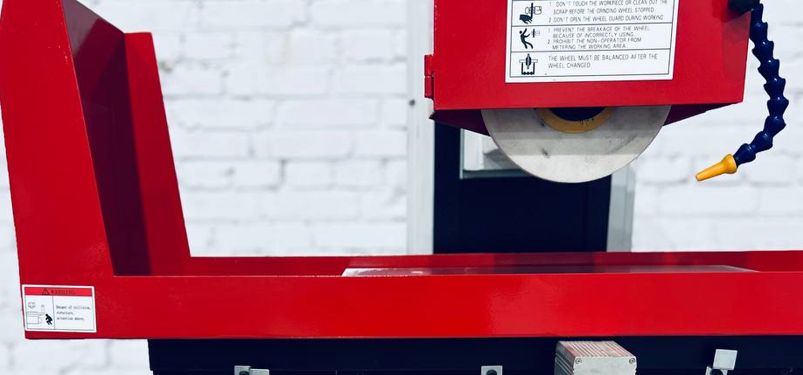

Расположенны слева и справа от рабочего стола, обеспечивают:

безопасность обслуживающего персонала от вылета абразива и металла из зоны шлифования и попадания СОЖ на чувствительные органы (глаза, горло, кожа лица и рук);
чистоту и безопасность рабочего места рабочего персонала (предохраняют от разбрызгивания СОЖ);
снижение затрат времени на обслуживание станка.

Выполнен из стали и вынесен за пределы станка, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.

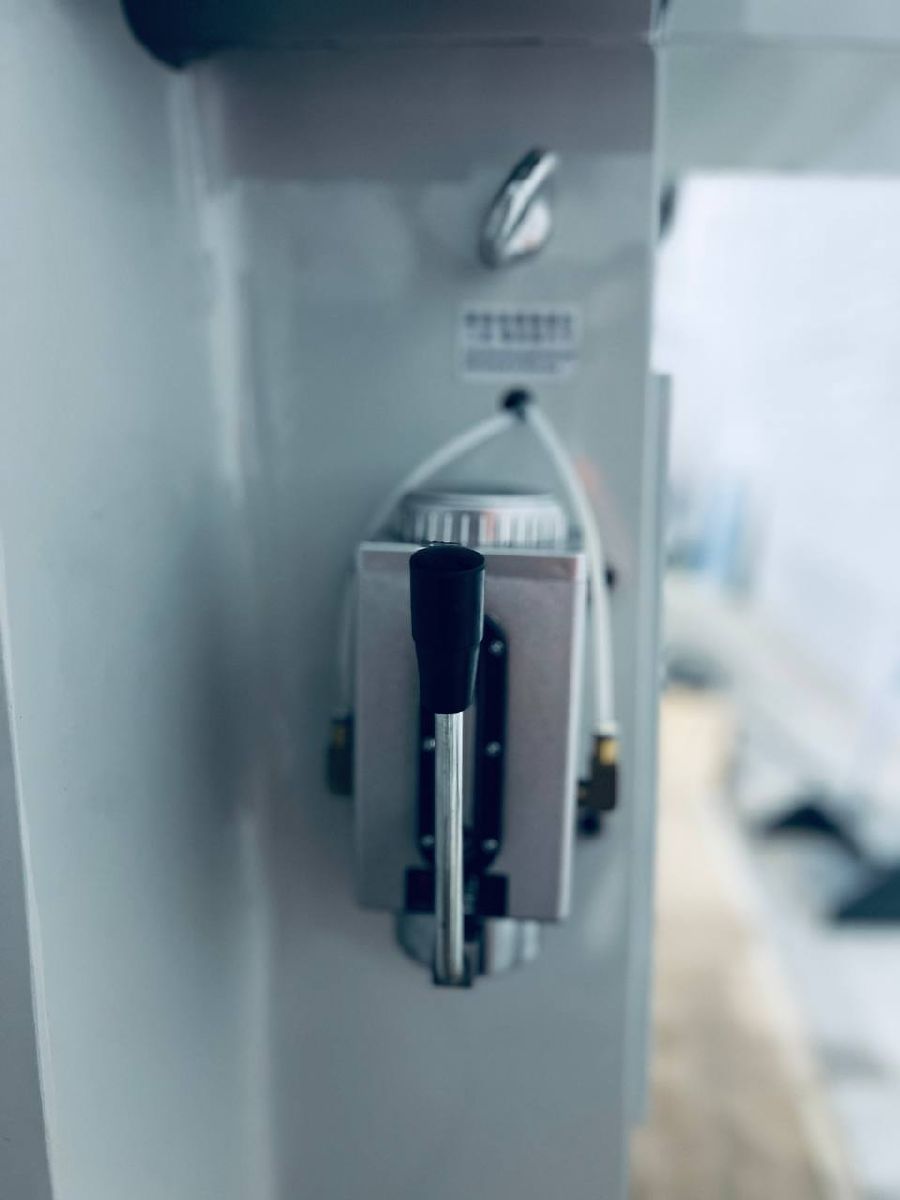

Централизованная система смазки обеспечивает своевременную подачу смазывающего материала к узлам трения. Тем самым повышается срок эксплуатации оборудования.

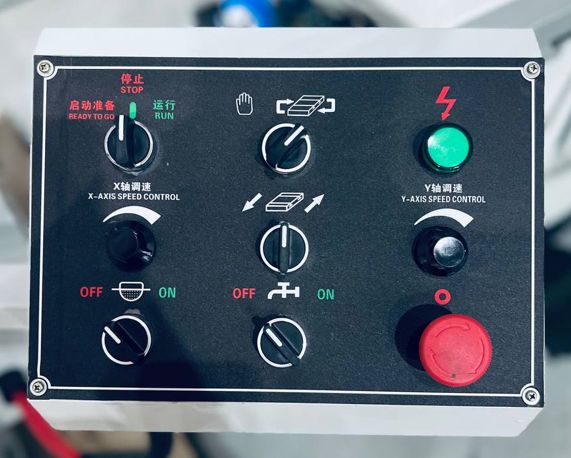

Панель управления оснащена контроллером, позволяющим управлять процессом шлифования.

Комплектация

Дополнительная

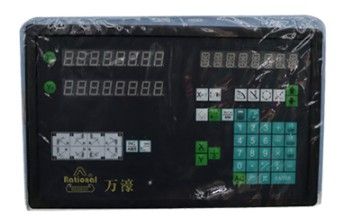

Данное устройство позволяет безошибочно находить нулевые точки затачиваемого инструмента и отслеживать перемещения осей при помощи, числовых значений, отображаемых на панели управления осями, что обеспечивает высокую точность заточки.
