Макс. размер поддона: 1300 х 1300 мм
Производительность: 2150 шт./смена
Персонал: 3-4 оператора
НАЗНАЧЕНИЕ:
Автоматическая линия для забивания гвоздей с непрерывным циклом для средних и длинных серий. Предназначена для изготовления 2-х и 4-х ходовых поддонов.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Линия предназначена для производств, специализирующихся на изготовлении поддонов. Позволяет быстро и эффективно запустить производство качественных поддонов за 1 день.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:

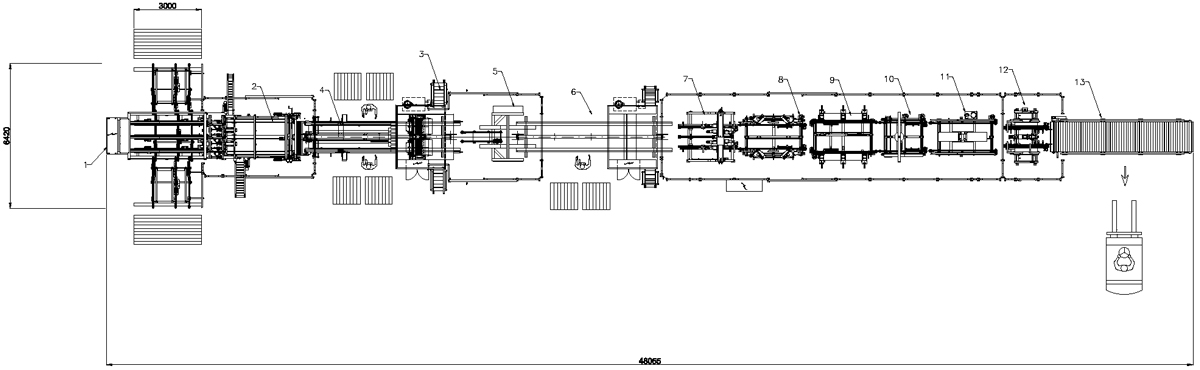

СХЕМА ЛИНИИ:
СОСТАВ ЛИНИИ:
- Участок автоматического торцевания T3-C;
- Автоматическая подача блоков ATG-2700;
- Гвоздезабивная машина CP-110 №1;
- Автоматическая подача досок 2CTN;
- Переворотное устройство для паллет VP1;
- Гвоздезабивная машина CP-110 №2;
- Станок для снятия фасок MX2;
- Модуль обрезки углов MTC;
- Станция термической маркировки MMA;
- Устройство для переворота поддонов QV;
- Переворотное устройство перед укладкой VH;
- Автоматический штабеллёр APR;
- Выводной конвейер TAB6.

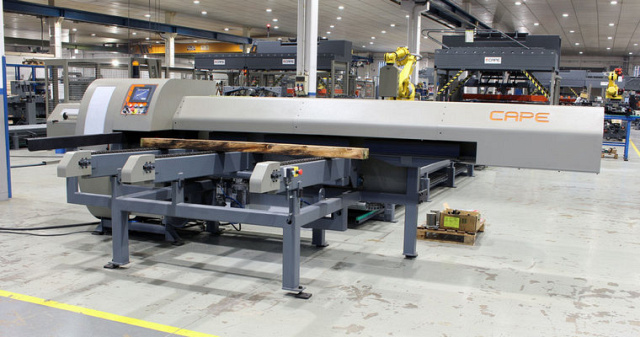

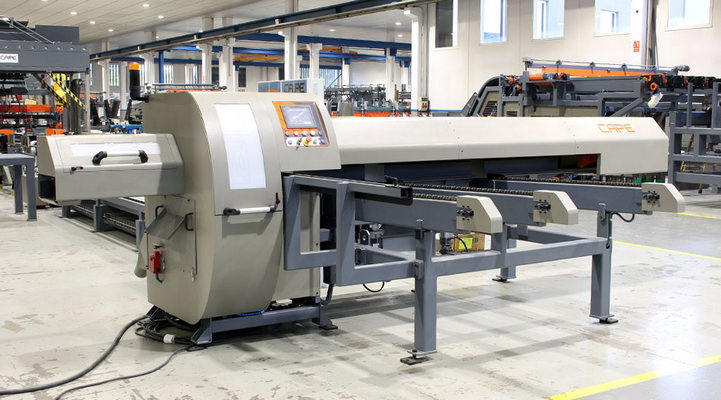

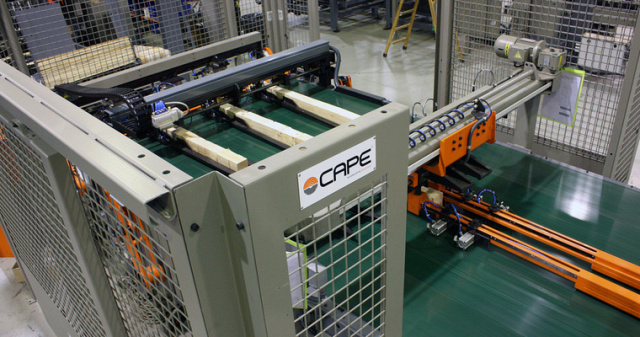

1. Участок автоматического торцевания T3-C
НАЗНАЧЕНИЕ:
3-x Торцовочные станки для торцевания заготовок.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| 3 ТОРЦОВОЧНЫХ СТАНКА ДЛЯ ДЕРЕВЯННЫХ БЛОКОВ ДЛЯ 4-РЯДНЫХ ПАЛЛЕТ |
| 1 НАКОПИТЕЛЬНЫЙ КОНВЕЙЕР С МОТОРИЗОВАННЫМИ ЦЕПЯМИ С ОБЕИХ СТОРОН ДЛЯ АВТОМАТИЧЕСКОЙ ПОДАЧИ БЛОЧНОГО МАТЕРИАЛА С ОДНОЙ И ТОЙ ЖЕ СТОРОНЫ (2 РАЗМЕРА ДОСОК, Т. Е. EUR-EPAL) |
| 1 РУЧНАЯ РЕГУЛИРОВКА ШИРИНЫ ПОД УКЛАДКУ ДОСОК |
| ЭЛЕКТРОННАЯ НАСТРОЙКА С ПОМОЩЬЮ СЕНСЕРНОГО ЭКРАНА |
| АВТОМАТИЧЕСКАЯ СИСТЕМА ДЛЯ ЧИСТОВОГО РЕЗА (ВОЗМОЖНОСТЬ ОПТИМИЗАЦИИ РАЗНЫХ ДЛИН БЛОКОВ) |
| 1 ЛЕНТА ДЛЯ УДАЛЕНИЯ ОТХОДОВ - ЧИСТОВОЙ И ПОСЛЕДНИЙ РЕЗЫ |
| 1 КОНВЕЙЕР ДЛЯ УДАЛЕНИЯ ОПТИМИЗИРОВАННЫХ БЛОКОВ |

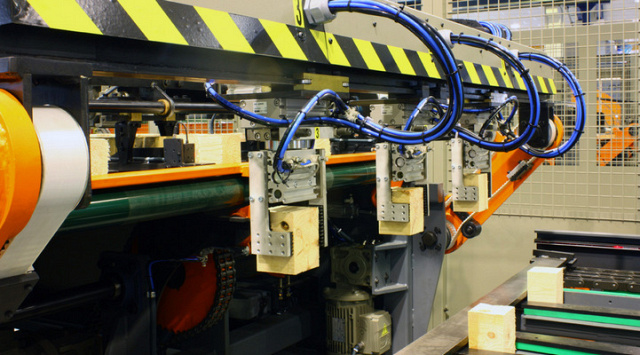

2. Автоматическая подача блоков ATG-2700
НАЗНАЧЕНИЕ:
Система автоматической подачи блоков из торцовочных машин T3-C. Возможность разворота блоков на 90° перед подачей на гвоздезабивной станок
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| 1 КОНВЕЙЕР ДЛЯ БЛОКОВ С 3 НАПРАВЛЯЮЩИМИ ПУТЯМИ |

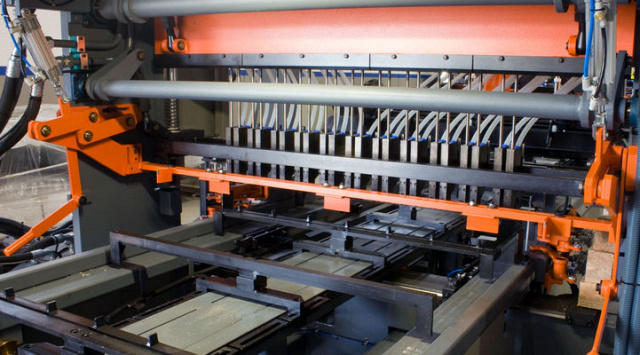

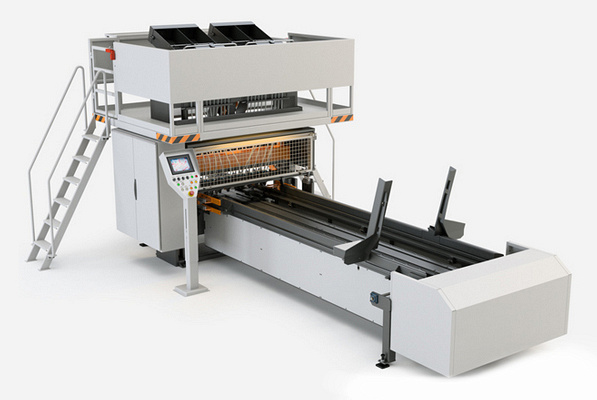

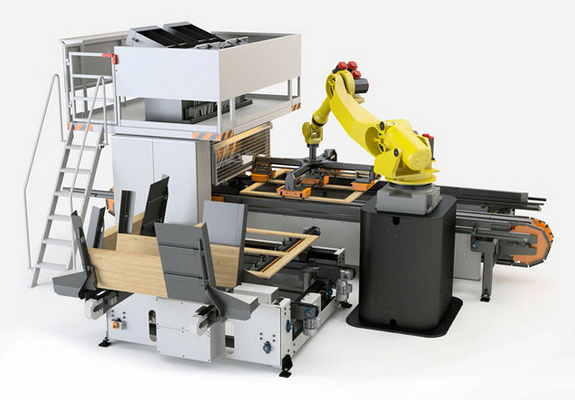

3. Гвоздезабивная машина CP-110 №1
НАЗНАЧЕНИЕ:
Для верхней стороны 4-х или 2-рядных паллет.
Функции для 4-х рядных поддонов: машина для сборки 3-х досок и верхних плат с блоками.
Функции для поддонов 2-х блочных: Машина для сборки верхних частей с 3 или 4 носителями.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| СЕНСОРНЫЙ ЦВЕТНОЙ ЭКРАН Оснащён следующими функциями:
| |
| МАШИНА С НЕПРЕРЫВНЫМ ЦИКЛОМ С ЦЕПЯМИ С 9 НАБОРАМИ ПРИСПОСОБЛЕНИЙ | |
| AВТОМАТИЧЕСКАЯ СИСТЕМА ЗАБИВАНИЯ ГВОЗДЕЙ | |
| АВТОМАТИЧЕСКАЯ СИСТЕМА ВЫРАВНИВАНИЯ БЛОКОВ И ДОСОК С ИДЕАЛЬНЫМИ ВНЕШНИМИ РАЗМЕРАМИ | |
| РЕГУЛИРУЕМАЯ СКОРОСТЬ СИСТЕМЫ (ИНВЕРТЕР) ДЛЯ СКОРОСТИ КОНВЕЙЕРА | |
| СИСТЕМА ОХЛАЖДЕНИЯ ДЛЯ ГИДРАВЛИЧЕСКОГО НАСОСА | |
4. Автоматическая подача досок 2CTN
НАЗНАЧЕНИЕ:
Автоматическая подача досок на 4-х слойных паллет.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| ПНЕВМАТИЧЕСКИЙ АВТОПОДАТЧИК ДОСОК |
| ХОППЕР ЗАКРЕПЛЁН НА 1-Й ГВОЗДЕЗАБИВНОЙ МАШИНЕ |

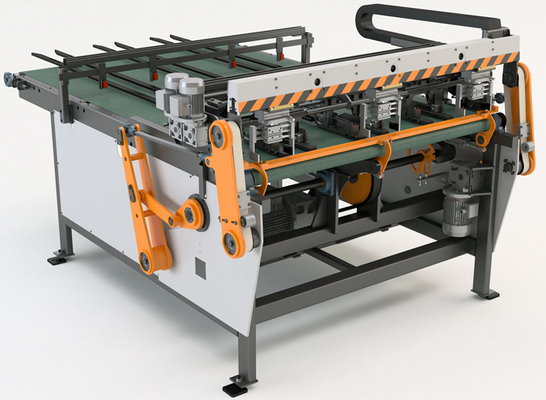

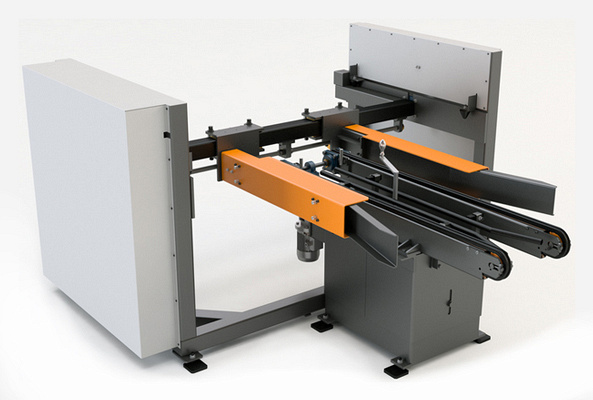

5. Переворотное устройство для паллет VP1
НАЗНАЧЕНИЕ:
Предназначен для переворота элементов и передачи во вторую машину.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| РУЧНАЯ НАСТРОЙКА ПОДЪЁМА И ОПУСКАНИЯ ПОДАЮЩИХ ЦЕПЕЙ |
| ЭЛЕКТРИЧЕСКАЯ СИСТЕМА НАСТРОЙКИ ДЛЯ РЕГУЛИРОВКИ ШИРИНЫ ПОДДОНА |
| ЭЛЕКТРОННАЯ ПЕРЕВОРОТНАЯ СИСТЕМА С ИНВЕРТЕРОМ ДЛЯ ПЕРЕВОРОТА |

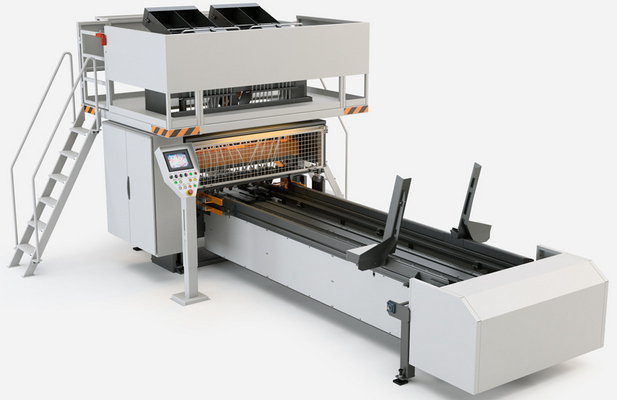

6. Гвоздезабивная машина CP-110 №2
НАЗНАЧЕНИЕ:
Предназначена для верхней стороны 4-х или 2-рядных паллет.
Функции для 4-х рядных поддонов: Машина для сборки 3 досок и верхних плат с блоками.
Функции для поддонов 2-х блочных: Машина для сборки верхних частей с 3 или 4 носителями.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| СЕНСОРНЫЙ ЦВЕТНОЙ ЭКРАН Оснащён следующими функциями:
| |
| МАШИНА С НЕПРЕРЫВНЫМ ЦИКЛОМ С ЦЕПЯМИ С 9 НАБОРАМИ ПРИСПОСОБЛЕНИЙ | |
| AВТОМАТИЧЕСКАЯ СИСТЕМА ЗАБИВАНИЯ ГВОЗДЕЙ | |
| АВТОМАТИЧЕСКАЯ СИСТЕМА ВЫРАВНИВАНИЯ БЛОКОВ И ДОСОК С ИДЕАЛЬНЫМИ ВНЕШНИМИ РАЗМЕРАМИ | |
| РЕГУЛИРУЕМАЯ СКОРОСТЬ СИСТЕМЫ (ИНВЕРТЕР) ДЛЯ СКОРОСТИ КОНВЕЙЕРА | |
| СИСТЕМА ОХЛАЖДЕНИЯ ДЛЯ ГИДРАВЛИЧЕСКОГО НАСОСА | |

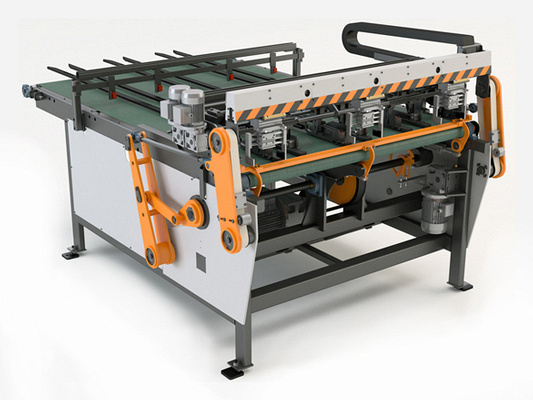

7. Станок для снятия фасок MX2
НАЗНАЧЕНИЕ:
Предназначен для снятия фасок.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| ДВИГАТЕЛИ ИНСТРУМЕНТА |
| ДВИГАТЕЛИ ЦЕНТРАЛЬНОЙ ЦЕПИ |
| ВЫВОДНАЯ ЦЕПЬ |
| АСПИРАЦИОННЫЙ ПАТРУБОК НА КАЖДОЙ ПИЛЕ |
| ПНЕВМАТИЧЕСКОЕ УСТРОЙСТВО ДЛЯ КОПИРОВ |
8. Модуль обрезки углов MTC
НАЗНАЧЕНИЕ:
Предназначен для обрезки углов на поддонах.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| МОДУЛЬ ДЛЯ ОБРЕЗКИ УГЛОВ ДЕРЕВЯННЫХ ПОДДОНОВ, ОСНАЩЕННЫЙ 4-МЯ МОТОРАМИ С ТОРМОЗАМИ |
| МАШИНА С ЭЛЕКТРИЧЕСКОЙ УСТАНОВКОЙ 4 ПИЛЬНЫХ ДИСКОВ С ДВИГАТЕЛЯМИ И СЧЕТЧИКАМИ ПО ДЛИНЕ И ШИРИНЕ |
9. Станция термической маркировки MMA
НАЗНАЧЕНИЕ:
Система предназначена для маркировки поддонов.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| СИСТЕМА МАРКИРОВКИ С 6 НЕЗАВИСИМЫМИ УСТАНОВКАМИ МЕТОДОМ НАГРЕВА |
10. Устройство для переворота поддонов QV
НАЗНАЧЕНИЕ:
Предназначено для переворота поддонов в горизонтальной плоскости.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| ПНЕВМАТИЧЕСКАЯ СИСТЕМА ПОДНЯТИЯ/ОПУСКАНИЯ ПЕРЕВОРОТНОГО УСТРОЙСТВА |
| ВЕРХНЕЕ ПРИЖИМНОЕ УСТРОЙСТВО ДЛЯ УДЕРЖАНИЯ ПОДДОНА ПРИ ПОВОРОТЕ |

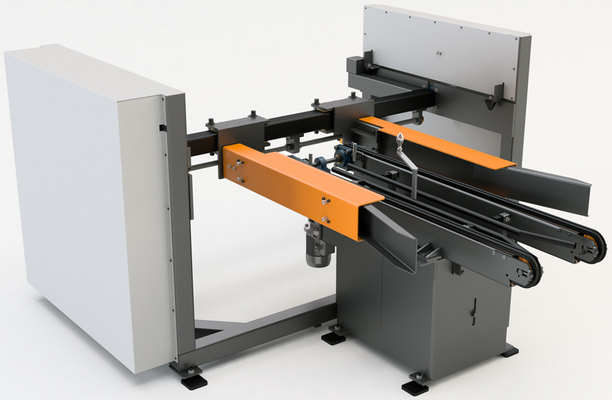

11. Переворотное устройство перед укладкой VH
НАЗНАЧЕНИЕ:
Предназначено для правильного размещения поддонов перед укладкой.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| ГИДРАВЛИЧЕСКОЕ УСТРОЙСТВО ДЛЯ ПЕРЕВОРОТА |
12. Автоматический штабеллёр APR
НАЗНАЧЕНИЕ:
Предназначен для автоматической укладки паллетов в стопку.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| ЭЛЕКТРОПОДЬЁМ ПО НАПРАВЛЯЮЩИМ |
| 4 УПОРА ДЛЯ ВЫРАВНИВАНИЯ ПОДДОНОВ В ШТАБЕЛЕ |
13. Выводной конвейер TAB6
НАЗНАЧЕНИЕ:
Оцинкованый конвейер предназначен для вывода готовых паллетов в стопках.
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
| ЗАЩИТНЫЙ ФОТОДАТЧИК НА КОНЦЕ КОНВЕЙЕРА |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
| СЕНСОРЫ ГВОЗДЕВЫЕ (24 ГВОЗДЯ) ДЛЯ CP110 №1 |
| СЕНСОРЫ ГВОЗДЕВЫЕ (24 ГВОЗДЯ) ДЛЯ CP110 №2 |
| ПОДКЛЮЧЕНИЕ МОДЕМА ДЛЯ УДАЛЕННОЙ ПОМОЩИ И WEB-КАМЕРЫ |
ТЕХНИЧЕСКИЕ ДАННЫЕ:
Оборудование выполнено в соответствии с нормами безопасности CE c защитами вдоль линии. Линия управляется PLC.
ПОСТАВЩИКИ КОМПОНЕНТОВ ЛИНИИ:
| МОТОРЫ И РЕДУКТОРЫ | SEW, BONFIGLIOLI, ROSSI |
| PLC’S | TELEMECANIQUE, OMRON |
| ИНВЕРТОРЫ | SEW |
| ЭЛЕКТРИКА | TELEMECANIQUE & SEW |
| ПНЕВМОКОМПОНЕНТЫ | SMC |
| РОБОТ | FANUC |

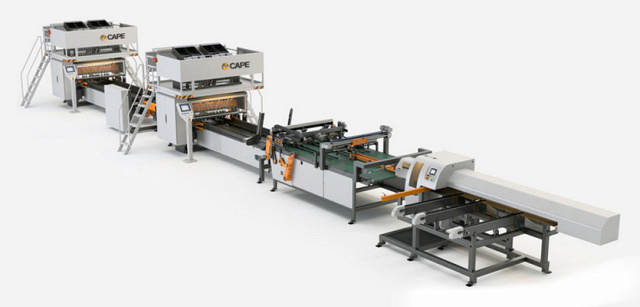

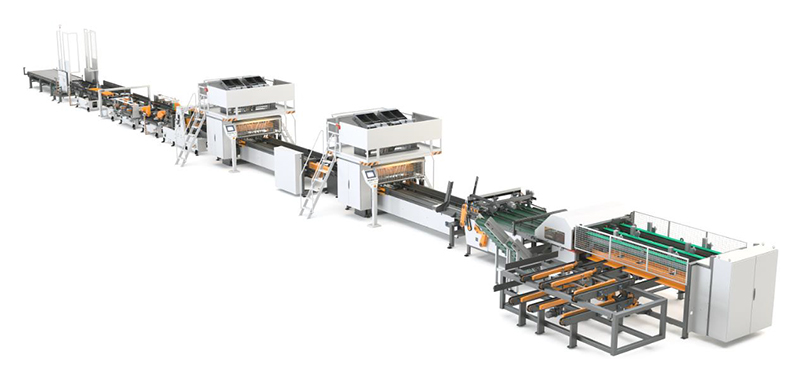

ОБЩИЙ ВИД ЛИНИИ:
