Многопильный станок ДК-80

Отгрузим станок при оплате 10% стоимости! Подробности акции уточняйте у менеджера.
Узнать больше

$ ¥

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Шеф-монтаж: индивидуально !

Гарантия: 12 месяцев

Самая большая

Россия

Мощность двигателя пильного вала

18,5 кВт
Высота пропила

80 мм
Ширина приемного окна

Без ограничений мм
Вес

1200 кг

Преимущества

Диаметр вала 50 мм
Возможно одновременное использование до 5 пил
Массивная и тяжёлая станина
Бесступенчатая скорость подачи до 35 м/мин
При производстве станков используются только стандарные узлы и детали

Назначение

Предназначен для высокопроизводительной продольной распиловки обрезных и необрезных досок толщиной до 80 мм на бруски требуемой ширины.

На станке можно распиливать и горбыли с перепадом их толщины (в пределах одного горбыля) до 30 мм. При этом горбыли подаются в станок плоской поверхностью вниз.

Расположение пильного вала относительно обрабатываемых заготовок - нижнее. Подача заготовок производится четырьмя вальцами: двумя нижними и двумя верхними. Нижние вальцы базируют заготовки, верхние - осуществляют их прижим к нижним вальцам. Все вальцы – приводные, что обеспечивает стабильную подачу заготовок.

Область применения

Многопильные станки новой серии ДК-80 получили широкое применение на средних лесопильных цехах и столярных производствах в качестве прирезного станка для лмелей, а также кромкообрезного станка с фиксированным поставом пил.

Схемы обработки

Конструктивные особенности

Благодаря консольной конструкции пильного вала, в станке предусмотрена возможность обработки неограниченной ширины заготовки.

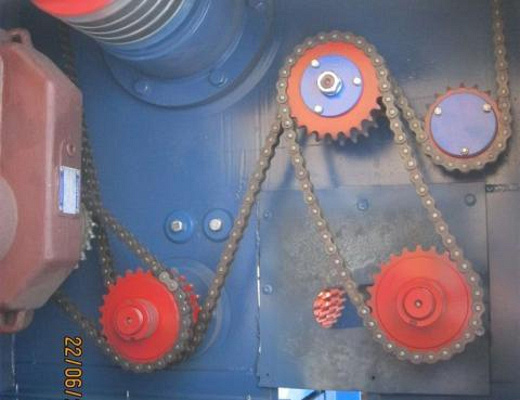

Механизм подачи приводится в действие с помощью мотор-редуктора, через систему отклоняющихся и передающих звездочек, соединенных единой цепью. Это позволяет синхронизировать скорость вращения подающих вальцов и обеспечить равномерность подачи бруса.

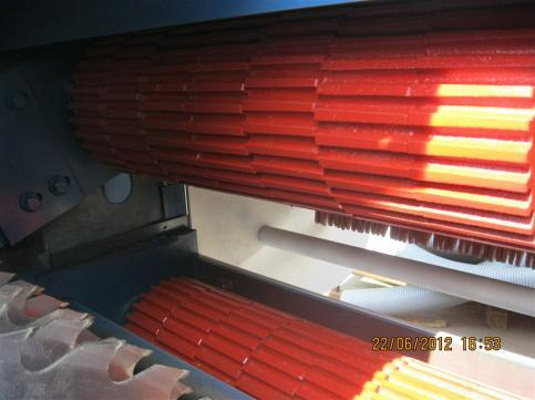

Рифленые массивные подающие вальцы осуществляют надежную (без проскальзывания) подачу бруса и обеспечивают высокую геометрию и точность получаемых пиломатериалов.

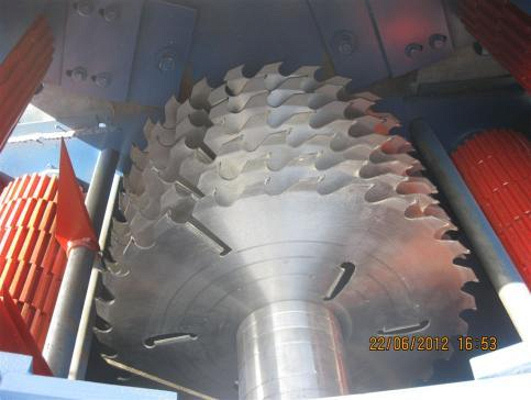

Шпиндель пильного узла установлен на высокоточных подшипниках SKF (FAG), исключающих биение пильного вала. Кроме того, вал имеет консольную конструкцию, обеспечивающую быструю смену постава пил.

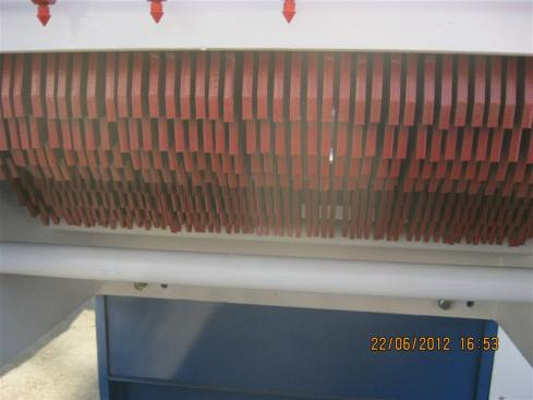

Двойная когтевая защита на входе станка препятствует выбросу заготовки и обеспечивает повышенную безопасность работы на станке.

Под пильным узлом предусмотрен технологический проем для удаления отходов. А также предусмотрено специальное окно для ворошения отходов, в случае их уплотнения.

Комплектация

Дополнительная

Подъемник лафетов предназначен для механизации погрузочных работ при перемещении лафета после горизонтальной ленточнопильной пилорамы, горизонтальной дисковой пилорамы к многопильному станку. Применение подъемника позволяет сократить использование ручного труда при загрузке лафетов на накопительный стол, существенно увеличить производительность многопильного станка.

Стол для подъёма лафета и накопительный поперечный стол

Данные столы можно использовать как для подачи так и для приёма заготовки.

Длину столов можно увеличивать т.к. секции между собой соединяются.

Модель

ДК-80

Тип подачи

Вальцовая

Высота пропила, мм

Скорость подачи, м/мин

0 - 30

Мин. длина заготовки, мм

640

Макс. длина заготовки, мм

6000

Мин. ширина заготовки, мм

Макс. ширина заготовки, мм

неограничена

Мин. толщина заготовки, мм

Макс. толщина заготовки, мм

Макс. диаметр пилы, мм

300 - 400

Количество пил, шт.

Мощность двигателя пильного вала, кВт

18,5

Макс. расстояние между крайними пилами, мм

210

Количество электродвигателей, шт.

Ширина приемного окна, мм

Без ограничений

Диаметр пильного вала, мм

Мощность электродвигателя пильного вала, кВт

18,5

Длина, мм

1960

Ширина, мм

1140

Высота, мм

1370

Вес, кг

1200
