Универсальный круглошлифовальный станок Spitzen SUG-50NC2

Поделиться
$ ¥
Цена по запросу
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Шеф-монтаж: индивидуально !
Гарантия: 12 месяцев
Самая большая
SPITZEN
Китай
  • Диаметр наружного шлифования
    0,5 - 60 мм
  • Размер шлифовального круга (D x d x B)
    100 x 25,4 x 20 мм
  • Вес
    2250 кг
  • Наличие ЧПУ
    нет
Преимущества
  • Шпиндели для наружного и внутреннего шлифования вращаются от отдельных приводов
  • Возможность шлифования без переустановки заготовки
  • Возможность разворота бабки детали на угол до 35° в обе стороны
  • Высокочастотный шпиндель до 90 000 об/мин
  • Низкий уровень шума в отличие от аналогичных станков
Назначение

Станки предназначены для высокоточного внутреннего и наружного шлифования заготовок * из сталей, твердых сплавов и керамики с малыми габаритными размерами.


* Возможность шлифования наружной и внутренней поверхности без переустановки заготовки.
Область применения

Станки Spitzen SUG-50NC2 применяются в точном машиностроении и приборостроении на предприятиях со средним и мелкосерийным выпуском деталей, а также для оснащения инструментальных производств.

Инструментальное производство

Штанга Вал Ось Втулка Конические зубчатые колёса Цилиндр Фланец
Схема обработки
Шлифование поверхности
Конструктивные особенности

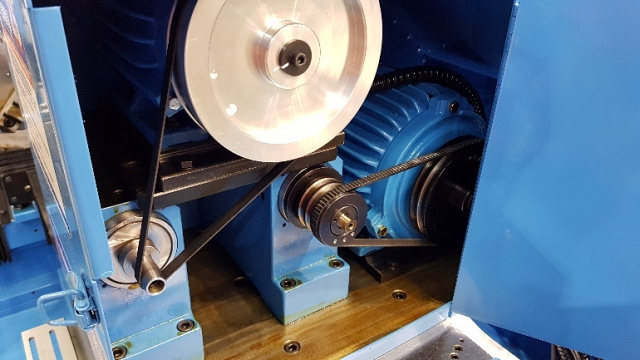

Для шпинделей наружной и внутренней обработки

Раздельные приводы

C 3-х кулачковым патроном на угол ± 22,5°

Поворотная рабочая головка

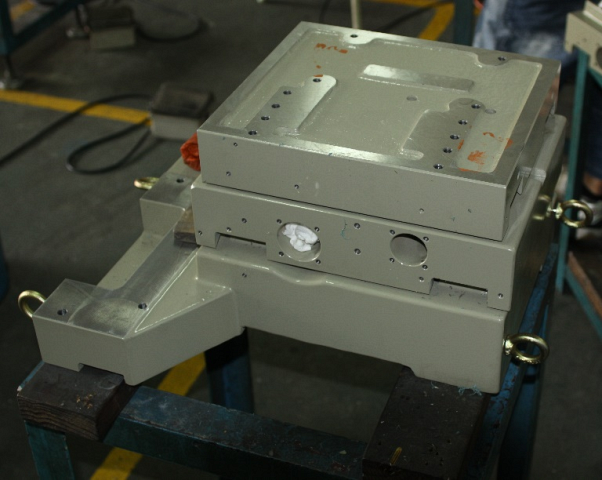

Все основные конструктивные элементы станка изготовлены из высококачественного чугуна марки Mechanite.

Чугун Mechanite

Имеют двойные V-образные направляющие, покрытые износостойким полимерным материалом Turcite-B. Шабрение направляющих производится исключительно вручную

Поперечные салазки

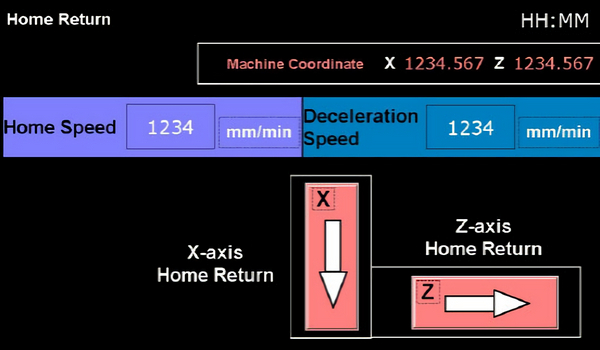

Числовой контроллер с цветным сенсорным ЖК дисплеем позволяет запрограммировать величину продольного хода (ось Z) при помощи сервопривода. Благодаря этому, на станке возможно выполнять, как шлифование цилиндрической поверхности, так и торца. Минимальная программируемая величина перемещения составляет 0,001 мм.

Перемещение по оси X осуществляется за счет высокоточной винтовой пары по градуированной шкале с дискретностью 0,005 мм.

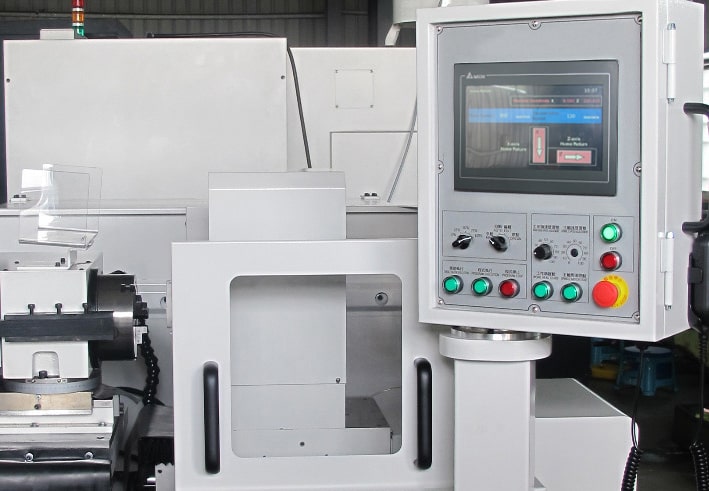

NC-панель управления (по 2-м осям) NC-панель управления (по 2-м осям)
Комплектация
Стандартная

Стандартное исполнение со сдвижным защитным кожухом.

Сдвижной защитный кожух
Программируемый контроллер по 2-м осям (X и Z)
3-х кулачковый патрон диаметром 150 мм (6”)
Шлифовальный круг Ø100 х Ø25,4 х 20
Фланец для шлифовального круга
Шайба фланца шлифовального круга 2 шт. (толстая и тонкая)
Съемник для фланца
Цанга Ø3 мм
Цанга Ø6 мм
Гайка для крепления цанг (M 14 x P 0,75)
Устройство для радиусной правки наружного шлифовального круга (по радиусу и прямой)
Инструментальный ящик
Дополнительная

Специальное исполнение с герметичной защитной кабиной.

Герметичная защитная кабина (полностью закрытая рабочая зона)
Устройство цифровой индикации по 1 или 2 осям
Поворотная рабочая головка с 3-х кулачковым патроном ± 35°
Поворотная рабочая головка с магнитным патроном ± 35°

На 60 000 и 80 000 об/мин (более высокие обороты по запросу).

Высокоскоростные шпиндели Nakanishi, Япония
Применяемые шлифовальные головки
Приспособление для правки круга под углом
Пылеулавливающий агрегат
Система подачи охлаждающей жидкости
Система подачи СОЖ с магнитным сепаратором
Перемещение по осям:

  1. Горизонтальное поперечное перемещение / Ход рабочего стола с рабочей головкой (ось X – автоматическое при помощи сервопривода).
  2. Горизонтальное продольное перемещение / Ход шлифовального узла (ось Z – автоматическое при помощи сервопривода).
Модель
SUG-50NC2
Диаметр наружного шлифования, мм
0,5 - 60
Диаметр внутреннего шлифования, мм
1,5 - 50
Диаметр зажимаемой заготовки, мм
3 - 150
Макс. продольное перемещение (ось Z), мм
220
Макс. поперечное перемещение (ось X), мм
220
Мин. программируемое значение продольного перемещения, мм
0,001
Мин. программируемое значение поперечного перемещения, мм
0,001
Угол поворота рабочей головки, °
± 22,5
Продольная подача (ось Z)
Автоматическая (сервопривод)
Поперечная подача (ось X)
Автоматическая (сервопривод)
Тип шлифования
Круглое наружное и внутреннее шлифование
Частота вращения наружного шлифовального узла, об/мин
0 - 12 000
Частота вращения внутреннего шлифовального узла, об/мин
0 - 55 000
Частота вращения заготовки, об/мин
0 - 600
Скорость подачи стола, м/мин
0 - 6
Мощность привода передней бабки, кВт
0,12
Мощность электродвигателя наружного шлифовального узла, кВт
1
Мощность электродвигателя внутреннего шлифовального узла, кВт
0,75
Мощность сервопривода продольной подачи, кВт
1
Мощность сервопривода поперечной подачи, кВт
1
Размер шлифовального круга (D x d x B), мм
100 x 25,4 x 20
Наличие ЧПУ
нет
Длина, мм
1900
Ширина, мм
1900
Высота, мм
1950
Вес, кг
2250
