Ø наружного шлифования: 200 мм
Длина наружного шлифования: 500 мм
С ЧПУ
Вес: 2700 кг
- Система ЧПУ на русском языке
- ШВП с сервоприводами по осям X / Z
- Автоматическая система измерения диаметра шлифуемых деталей
- Динамическая система балансировки шлифовального круга
- Кабинетная защита зоны обработки
- Магнитно-бумажная автоматическая система фильтрации СОЖ

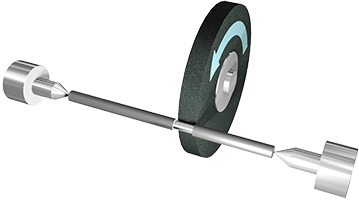

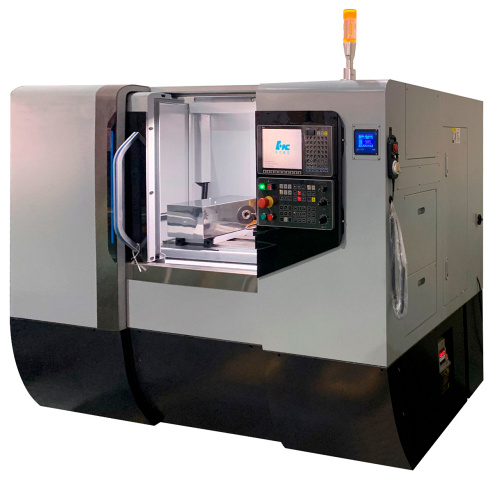

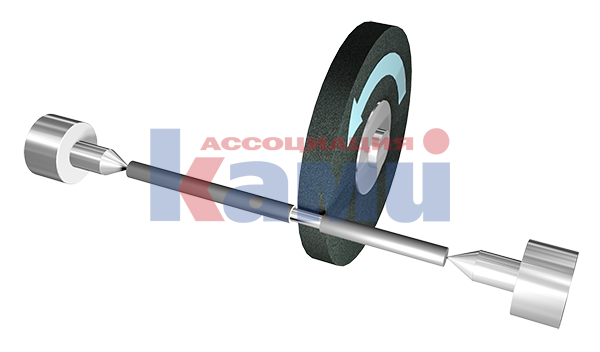

Станки данной серии предназначены для прецизионного круглого наружного шлифования цилиндрических и конических поверхностей, а также шлифования торцевых поверхностей. Процесс шлифования* осуществляется как в центрах, так и в зажимных патронах.
Станки применяются на металлообрабатывающих предприятиях с серийным и крупносерийным выпуском деталей для автомобильной, авиационной, космической промышленности, судостроения, а также производств, работающих в области энергетики, точного машиностроения и приборостроения.
Наиболее широкое распространение станки данной серии нашли для производственной линии коробки передач, коленчатого вала, первого вала, второго вала в двигателе автомобиля, а также валы и малогабаритные дисковые заготовки.
Передняя часть станка выполнена в форме плоской поверхности и без любых регулировочных шагов, поэтому он подходит для использования в производственной линии деталей.

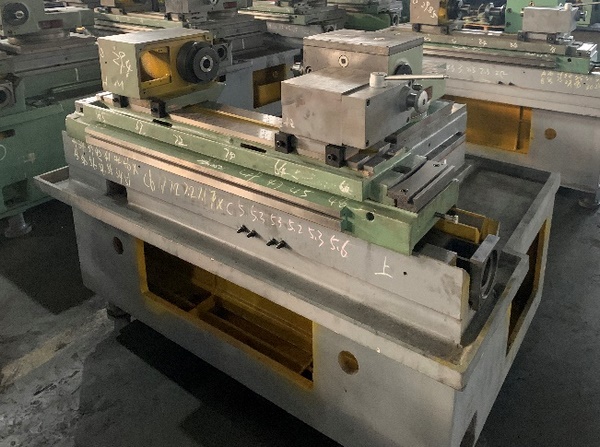

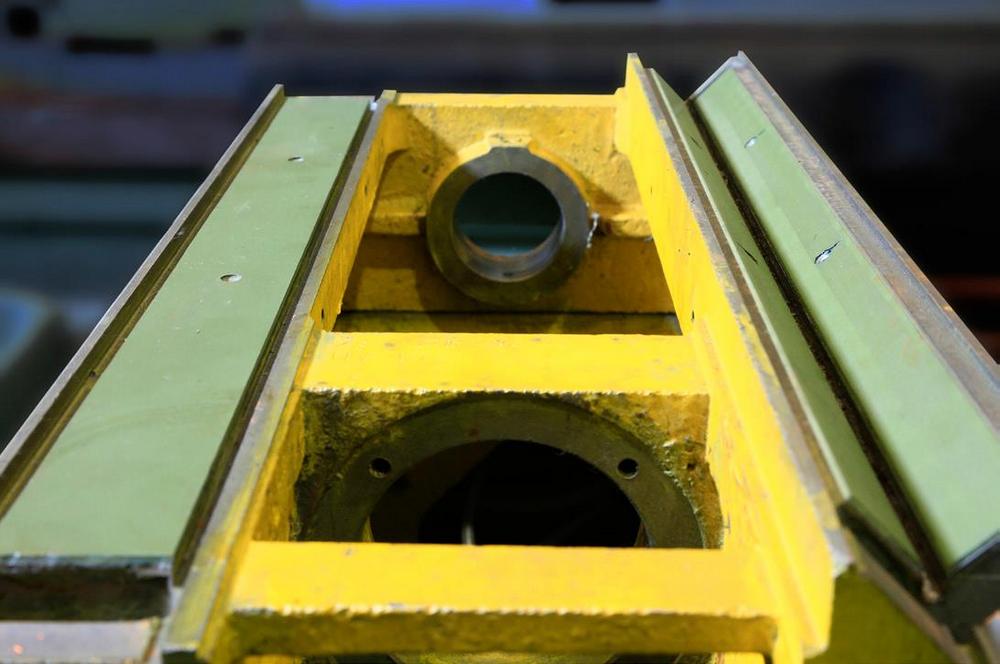

Чугунная массивная литая станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка во время работы, что гарантирует постоянство показателей точности на протяжении всего срока эксплуатации станка.
Благодаря высокой массе станка не требуется специальный фундамент для его установки.
Масса станка около 3 тонн (2700 кг).
Направляющие рабочего стола и шлифовального узла обеспечивают плавное перемещение за счет масляной «подушки», предотвращающей контакт металла с металлом. Поверхность направляющих покрыта специальным износостойким полимерным материалом, который не только снижает износ, но и обеспечивает плавность перемещения стола на низких скоростях подачи.
Стол может поворачиваться на небольшой угол по часовой стрелке и против часовой стрелки, за счет чего появляется возможность шлифования длинных конусных деталей. При перемещении в крайние положения стол всегда находится на станине для исключения перекосов детали.
Рабочий стол перемещается по направляющим скольжения при помощи ШВП и сервопривода. Одна (задняя) направляющая V-образная, другая (передняя) плоская. Постоянная подача смазки предотвращает залипание стола и предотвращает рывки при продольном ходе стола.

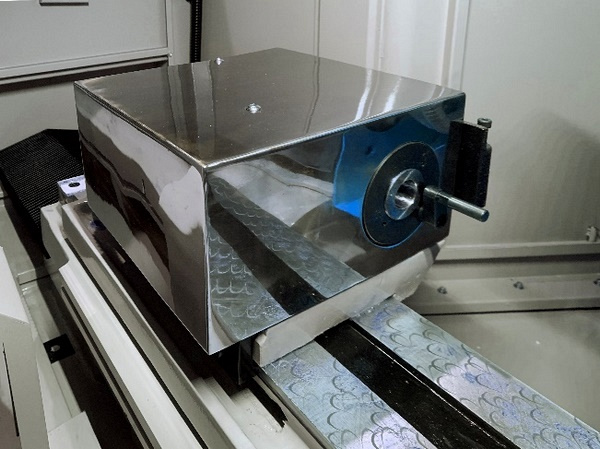

Рабочая головка (передняя бабка) станка оснащена сервоприводом, что позволяет регулировать частоту вращения шлифуемой детали.
Шпиндель рабочей головки установлен на высокоточных подшипниках.
Корпус рабочей головки имеет защитный кожух из нержавеющей стали, что предотвращают попадание охлаждающей жидкости и грязи внутрь и упрощает обслуживание станка.

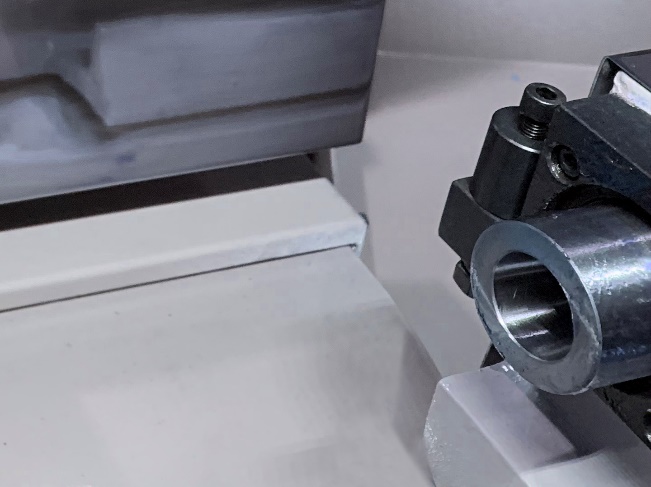

Заднее поддерживающее устройство (задняя бабка) станка имеет выдвижную пиноль заднего центра с ходом 25 мм и ручным поджимом для быстрого снятия / установки шлифуемой детали. Если заготовка слабо зажата в центрах, то поступит предупреждающий сигнал, и система ЧПУ будет заблокирована.
Корпус заднего поддерживающего устройства имеет защитный кожух из нержавеющей стали, что предотвращают попадание охлаждающей жидкости и грязи внутрь и упрощает обслуживание станка.

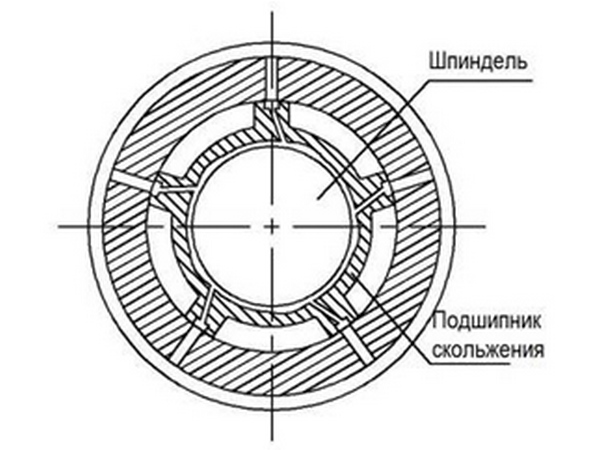

Шпиндель шлифовального круга установлен на масляных подшипниках скольжения с обеспечением подачи масла под давлением. За счет чего на поверхности подшипника образуется масляная пленка, которая предотвращает износ подшипника и вала, а также способствует высокой точности обработки с минимальным биением шпинделя.
При производстве шпинделя используется хром-молибденовый сплав марки 30CrMOALA, упрочненный до твердости HRC60.
Устройство правки шлифовального круга установлено на корпусе заднего поддерживающего центра и перемещается вместе с рабочим столом, который приводится в движение при помощи сервопривода.
Процесс правки шлифовальных кругов осуществляется алмазными карандашами в автоматическом режиме.

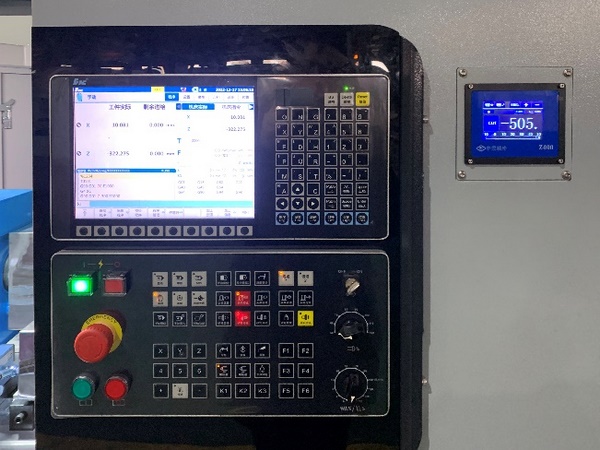

Система ЧПУ HNC-808DG, установленная на станке, от ведущего производителя Юго-восточной Азии компании H-NC (Китай), является промышленной передовой системой широко известной во всем мире и полноценным аналогом ведущих систем ЧПУ японских и европейских производителей.
Система полностью русифицированная. Все основные компоненты системы ЧПУ: контроллер, приводы, усилители изготовлены компанией H-NC. Только за счёт этого достигается высокая функциональность, исключительная надёжность.
Инновационное программное обеспечение и аппаратная часть гарантируют высокую производительность, точность и качество обрабатываемых изделий.

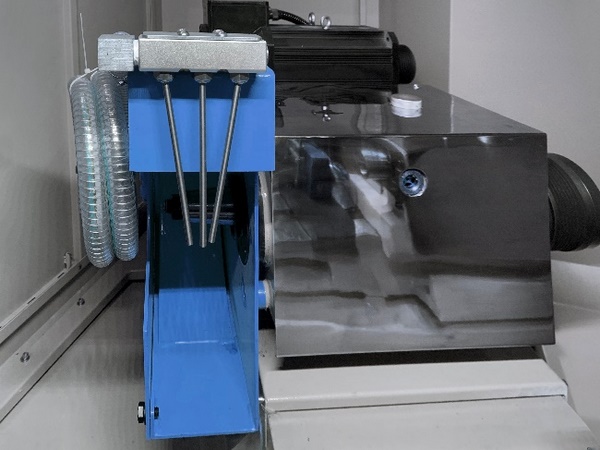

Система подачи охлаждающей жидкости позволяет увеличивать съем металла в процессе работы, уменьшая, время шлифования заготовки, исключает попадание стружки и абразива в подвижные элементы станка, предотвращает засаливание и износ шлифовального круга, тем самым увеличивая его ресурс.

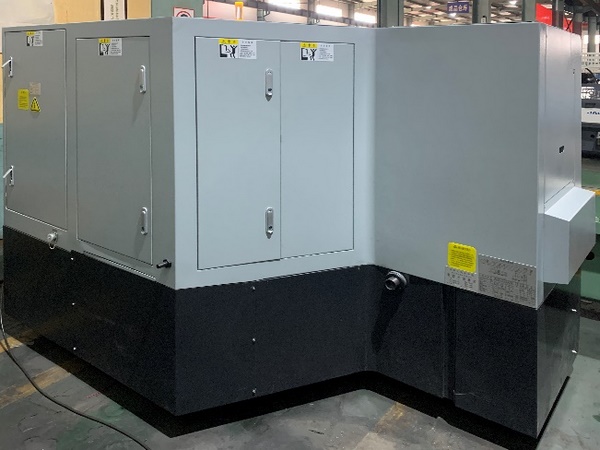

Полностью закрытая со всех сторон рабочая зона (кабинетная защита) обеспечивает:
- безопасность обслуживающего персонала от вылета абразива и металла из зоны шлифования, а также попадания СОЖ на чувствительные органы (глаза, горло, кожа лица и рук);
- чистоту и безопасность рабочего места рабочего персонала (предохраняют от разбрызгивания СОЖ);
- снижение затрат времени на обслуживание станка.
Также кабинетная защита позволяет встраивать станок в автоматические линии с манипуляторной или роботизированной системой загрузки заготовок.

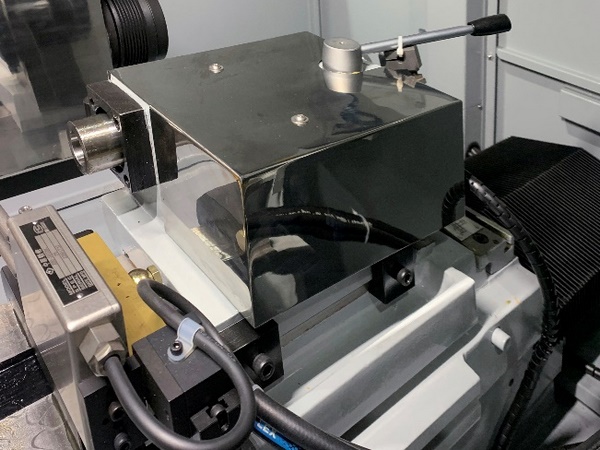

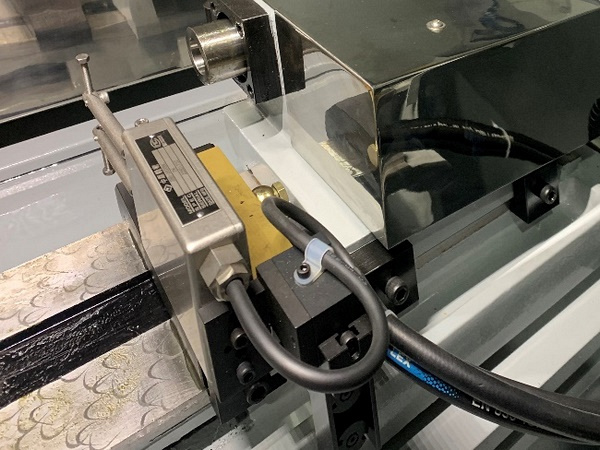

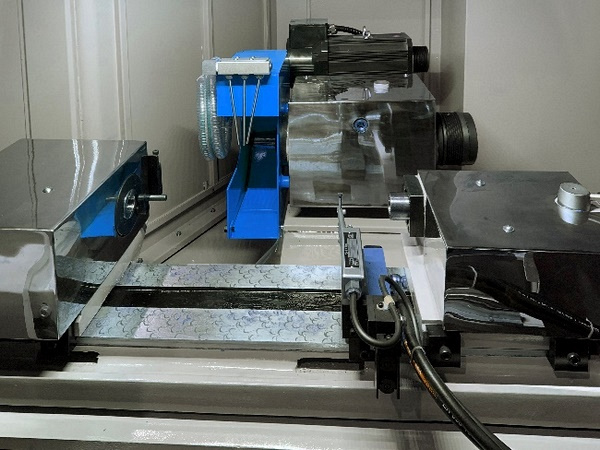

Автоматическая система измерения шлифуемой детали позволяет измерять диаметр до и после рабочего процесса.
Система подключена к панели управления оператора и имеет отдельный цветной ЖК дисплей, на котором отображаются значения измерений.
Применяемая система позволяет с высокой точностью достигать необходимого диаметра шлифуемой детали.

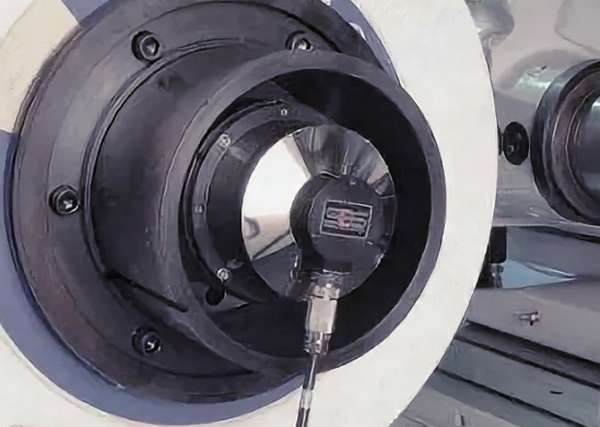

Устройство динамической балансировки шлифовального круга и анализа процесса (производитель SBS) позволяет производить балансировку круга в реальном времени без необходимости снятия его со шпинделя, вне зависимости от степени износа.
Благодаря этому сводится к нулю вспомогательное время, требуемое для наладки шлифовального шпинделя. Кроме того, сохраняется постоянное качество обработки деталей с превосходной круглостью и шероховатостью.

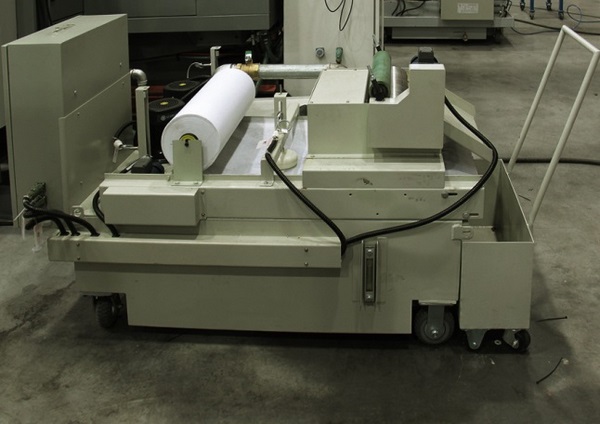

Бак для СОЖ и система фильтрации выполнены из стали и вынесены за пределы станка, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.
Комбинированная система фильтрации (магнитный + бумажный фильтры) позволяет отсеивать магнитные и немагнитные частицы, причем как крупные, так и мелкодисперсные, что увеличивает срок службы СОЖ и сокращает время между ее заменами.

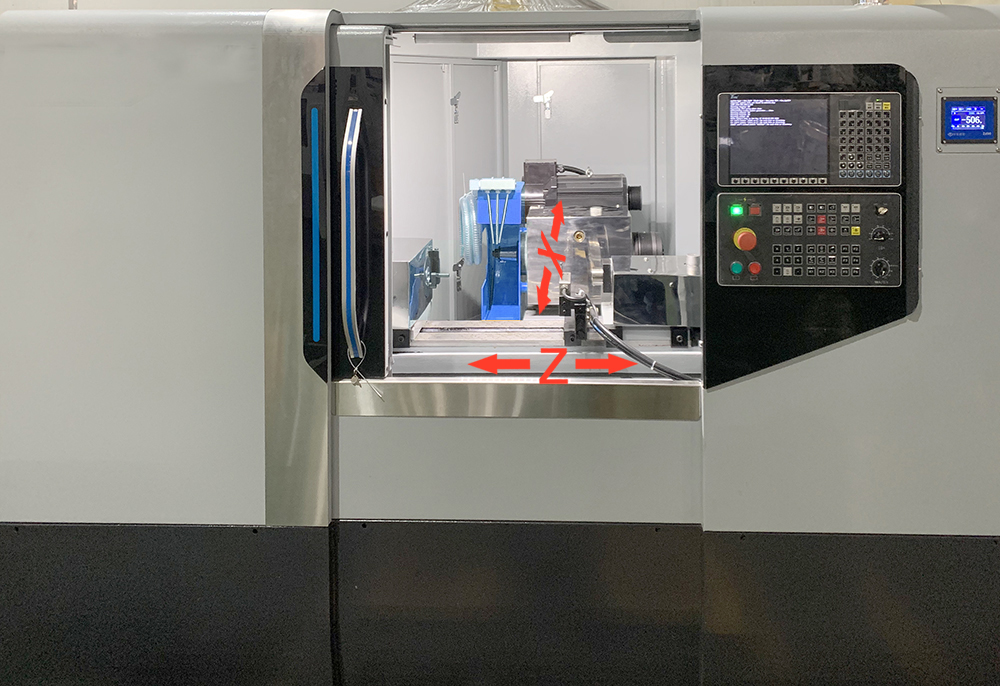

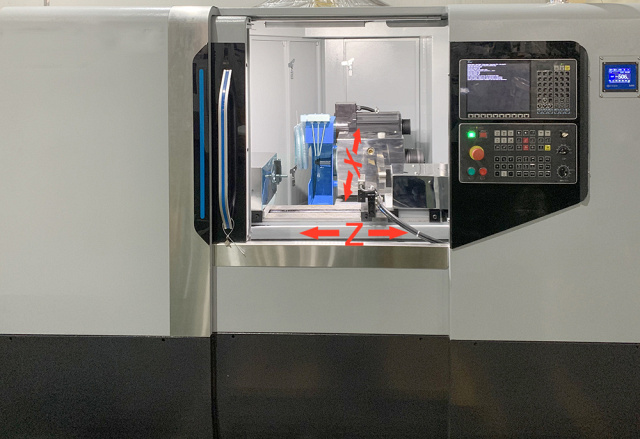

- Горизонтальное продольное перемещение / ход рабочего стола c передней и задней бабкой (ось Z – автоматическое при помощи ШВП и сервопривода).
- Горизонтальное поперечное перемещение суппорта шлифовального узла (ось X – автоматическое при помощи ШВП и сервопривода.
