Высота: 9 - 21 м
Толщина стенки секции: 3 мм
Утепление базальтовым материалом
Назначение:
Дымовые трубы на растяжках предназначены для отвода переработанного газа и простого дыма от различных видов промышленных установок. Благодаря тому, что растяжки дымовой трубы значительно увеличивают ее устойчивость, надежность установки такой трубы в несколько раз превышает подобные показатели установленных обычным путем дымовых труб.

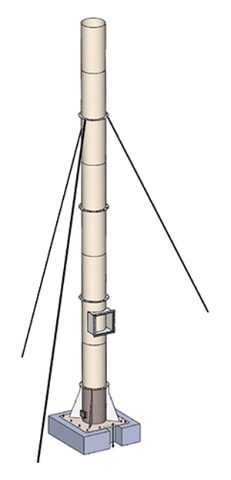

По высоте труба выполнена составной из секций высотой 2450 мм. Секции представляют собой цилиндры, выполненные из листовой стали с толщиной стенки 3 мм.
Для крепления секций между собой предусмотрены фланцевые соединения на болтах которые выполняют функции как монтажного крепления, так и основного. Основание трубы выполнено из листовой стали с толщиной стенки 6 мм с усилением его ребрами жесткости и крепится к фундаменту анкерными болтам.

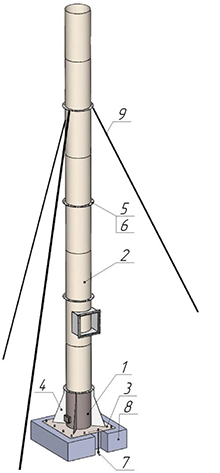

Состав дымовой трубы:
- Основание;
- Секция трубы;
- Плита;
- Ребра;
- Фланцы соединительные;
- Болт, гайка, шайба;
- Анкерные болты;
- Фундамент трубы;
- Оттяжки

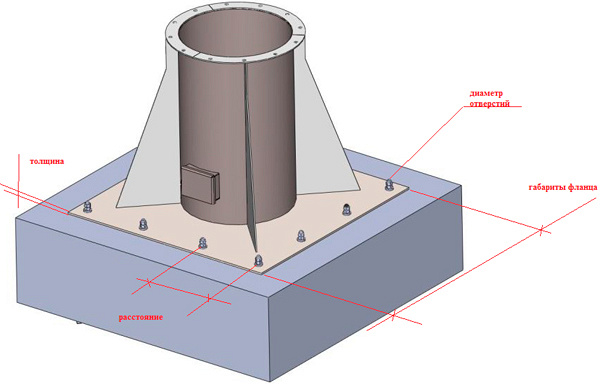

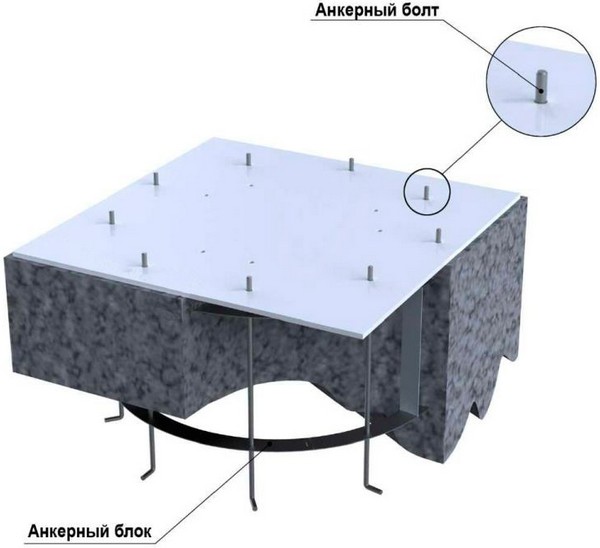

Типовое фундамент-крепление дымовой трубы:
Скачать СНиП по подбору и установке дымовых труб

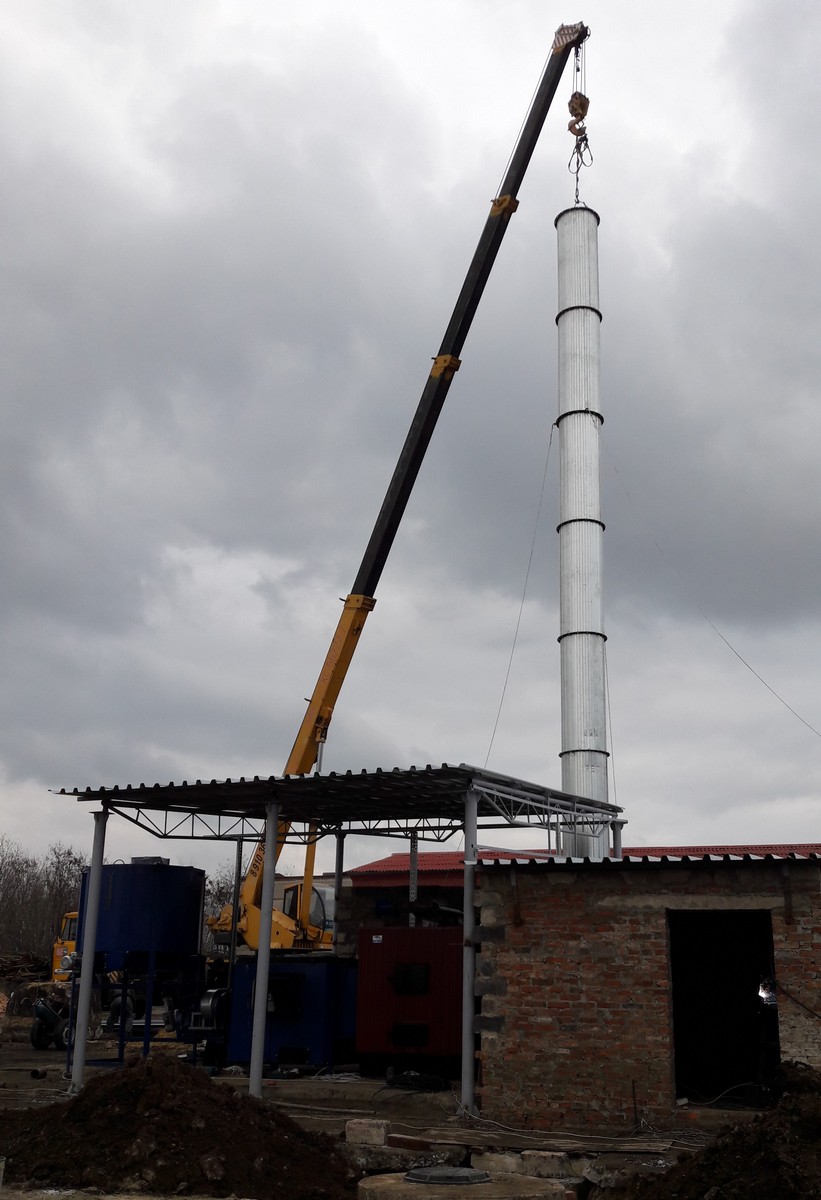

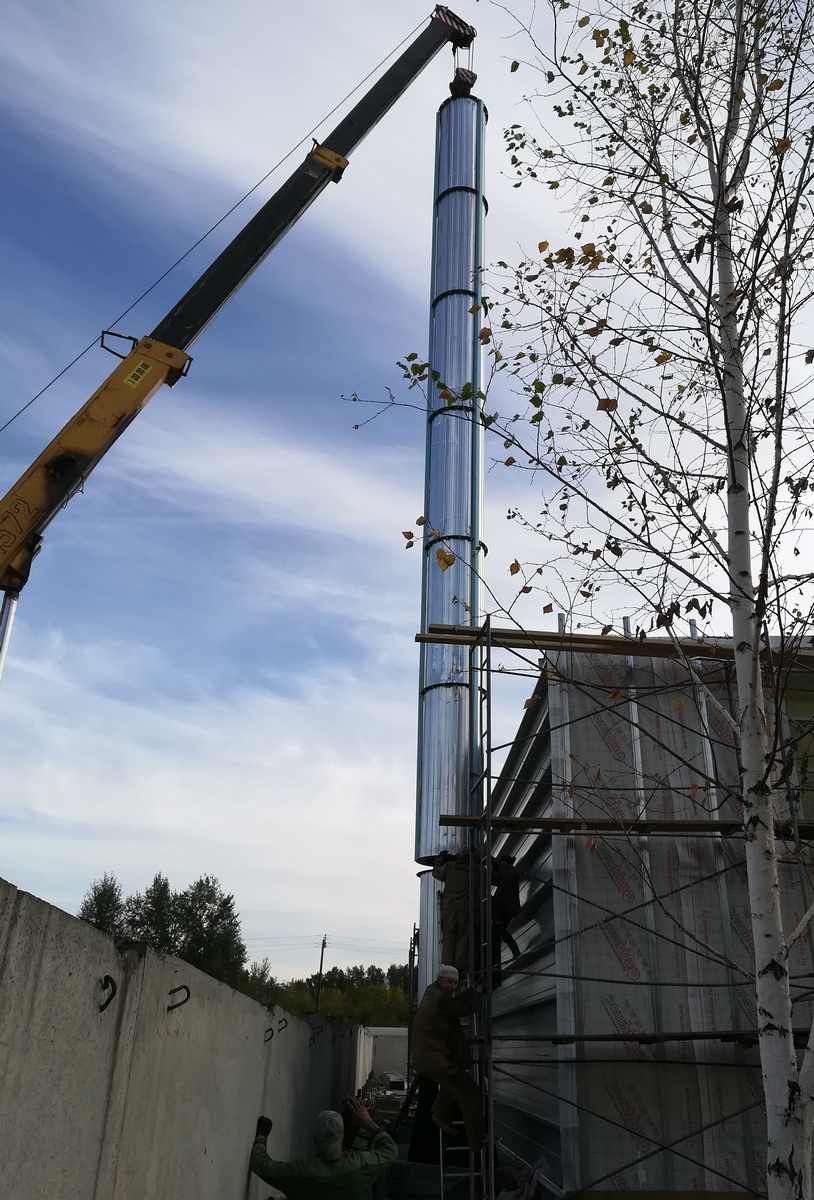

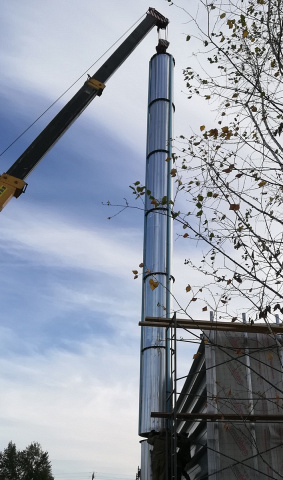

Фото дымовых труб:
