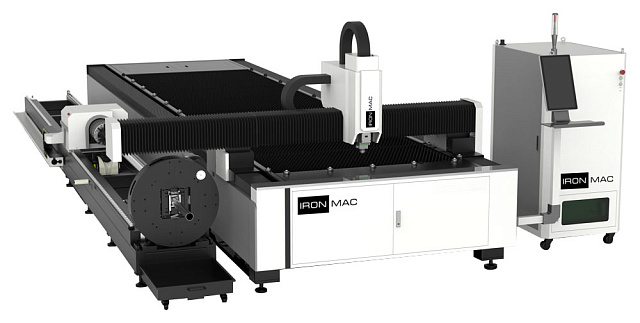

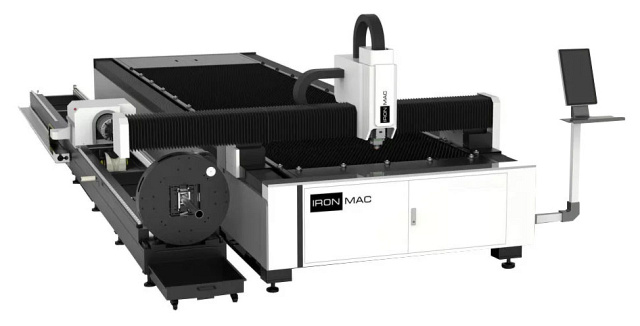

Оптоволоконная установка лазерного раскроя IRONMAC D-Т6
Перемещение по осям X / Y / Z:
6025 x 1525 x 105 мм
Скорость перемещений портальной системы: 120 м/мин
Ускорение: 1,2 G
Мощность резонатора: 6000 Вт
Вес: 6660 кг
- Шкаф управления с кондиционированием и вентиляцией

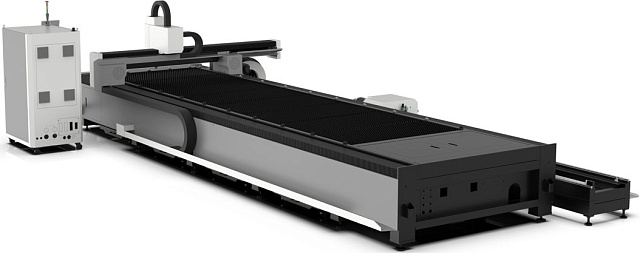

- Универсальная комбинированная машина: лист 3 / 6 м + трубы 6 м
- Обработка круглого, профильного и листового проката в 2 - 3 смены
- Система ЧПУ FSCUT2000
Комплекс предназначен для скоростной чистовой резки* листовых металлов в автоматизированном режиме: черных, нержавеющих, цветных.
IRONMAC С-Т6 / D-Т6 - модели c рабочей зоной от 3000 х 1500 мм, весом до 6660 кг, скоростью перемещений портальной системы 120 м/мин.
Оборудование лазерного раскроя применяется в отраслях:
- Космическая;
- Авиационная;
- Автомобильная;
- Пищевая;
- Металлургическая;
- Нефтегазовая;
- Мебельная;
- И многие другие.
Отдельно стоящий шкаф управления с кондиционированием и вентиляцией
Все электрические компоненты и лазерный источник встроены в независимый шкаф управления с пылезащитной конструкцией, увеличивающей их срок жизни.
Шкаф управления оборудован воздушным кондиционером для автоматического поддержания постоянной температуры.
PAD-дизайн дисплея + пульт дистанционного управления
Вертикально-ориентированный экран, отличающийся от обычных горизонтальных экранов, с хорошей скоростью обработки информации, высоким контрастом, яркостью, высоким разрешением и низким потреблением мощности. Низкая отражательная способность - удобство работы в любых условиях.

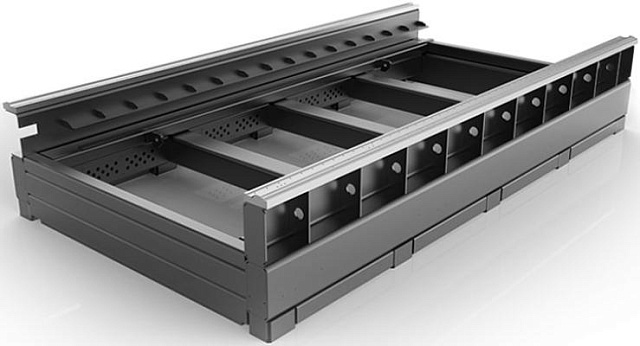

Мощная цельносварная станина толщиной стенок 10 мм с усиленными ребрами жесткости, с зональной вытяжкой.
Усиленная конструкция для работ в 2 - 3 смены (масса 6660 кг).
Рабочее поле для обработки листа 3000 (6000) x 1500 мм
Под полный стандартный лист проката, без предварительного раскроя.
Трубный модуль позволяет вести обработку круглых труб Ø 10 - 240 мм, профильных сечением от 10 х 10 мм до 170 х 170 мм и длиной до 6000 мм.
Концевой отход трубы: менее 300 мм.
Новое поколение режущих голов с автофокусировкой (BM110 ≤ 3 кВт, BM114A ≤ 6 кВт) выпущенных швейцарской компанией Raytools, оснащены встроенным линейным приводом, который меняет положение фокусирующей линзы в диапазоне 22/24 мм.
Головы Raytools оснащены водяным охлаждением, системой защиты оптики от пыли и обратного излучения, а также датчиком контроля высоты. А модульная конструкция головы позволит в считанные минуты производить замену оптических элементов и их обслуживание.
Резонатор (лазерный источник) Raycus или IPG
Мощность 3000 / 6000 (6600) Вт
ПО Cypcut - это качественная система управления лазерной резки, чтения любых форматов файлов, проектирование и контроль обработки в целом, один набор программного обеспечения может завершить весь процесс.

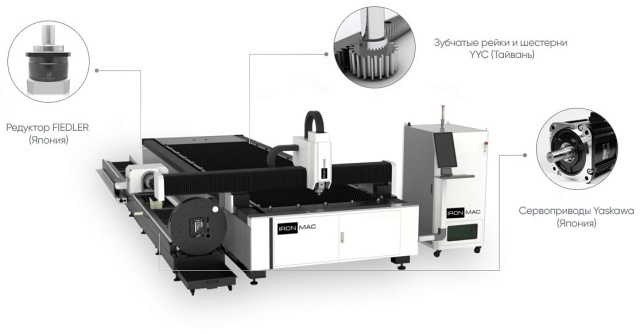

- Серводвигатели по оси Y - YASKAWA (Япония) 1,3 кВт
- Серводвигатели по оси Х - YASKAWA (Япония) 0,85 кВт
- Серводвигатель по оси Z - YASKAWA (Япония) 0,4 кВт

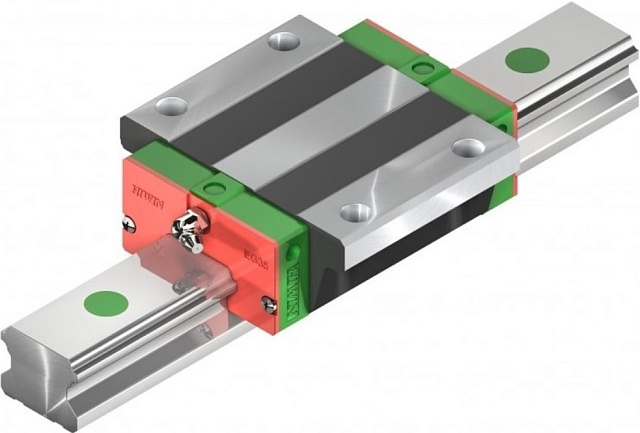

HIWIN признается как одна из немногих компаний в мире, способных производить линейные направляющие самых высоких степеней точности. В настоящее время HIWIN - это одна из ведущих компаний, производящих линейные направляющие для европейских и азиатских рынков.
Основной элемент механической системы станка: по нему происходит перемещение портальной системы. Высокая точность, долговечность, закаленная и шлифованная сталь.
Элемент для стабилизации движения головы в вертикальной плоскости по оси Z.
Пневмоаппаратура, связанная с газоподачей (кислород, азот, воздух): газовая консоль, пневмопроводы, пропорциональные клапаны.
Электроника станка: реле, автоматические выключатели, контроллеры осей.
Предназначен для преобразования крутящего момента с сервопривода на поступательное движение портальной системы.
Предназначен для охлаждения лазерной головы. Основан на принципе работы: циркуляция хладагента в замкнутом контуре между головой и чиллером.
Предназначена для удаления газов и паров металлов, пыли, возникающих при резке изделий.
Управление движением портальной системы, лазерной головы. Функция старт/стоп программы обработки. Запуск программы с дальних точек рабочего стола.
Мощная цельно-сварная станина толщиной стенок 10 мм с усиленными ребрами жесткости, гарантия на прочность и деформации - 20 лет.
Ключевые компоненты лазерного комплекса, непосредственно участвующие в обработке изделия:
Длина излучения волны у волоконного лазера l = 1,09 мкм. Такая длина волны дает волоконному лазеру ряд преимуществ:
- излучение с такой длиной волны будет прекрасно фокусироваться через стеклянные линзы, что позволяет сэкономить денежные средства при установке фокусирующей системы;
- излучение с такой длиной волны может передаваться по волокну на большие расстояния. Поэтому сама лазерная установка может находиться в удобном для работы месте, а волокно от лазерной установки уже непосредственно протягивается на место сварки.
Такое коротковолновое излучение очень интенсивно поглощается металлом:
- малый размер выходной апертуры луча (300 мкм) позволяет сфокусировать конечный лазерный луч в очень маленькую точку;
- у волоконного лазера малая расходимость луча, следовательно, увеличивается фокусное расстояние.
- высокий, по сравнению с другими источниками, КПД - h = 35%. Например, эффективность газовых лазеров составляет всего h = 5%;
- создание излучателей высокой мощности (до 100 кВт) – излучение нескольких волоконных лазеров можно объединить в одно;
- низкая теплоотдача – лазеру не нужна система интенсивного охлаждения, поэтому его конструкция компактная, простая в обслуживании и ремонте.
- волоконные лазеры не требуют сложной настройки, юстировки и чистки;
- для установки оборудования не нужны специальные условия;
- компактность – лазер занимает от 20 м2 производственного помещения;
- передача излучения по оптоволоконному кабелю;
- время работы до 100 000 часов благодаря низкой нагрузке на диоды и волокно;
- полная готовность к эксплуатации – лазер не требует долговременной наладки;
- использование фокусирующих линз позволяет обойтись без сторонней дорогостоящей фокусирующей системы;
- высокая эффективность резки.
