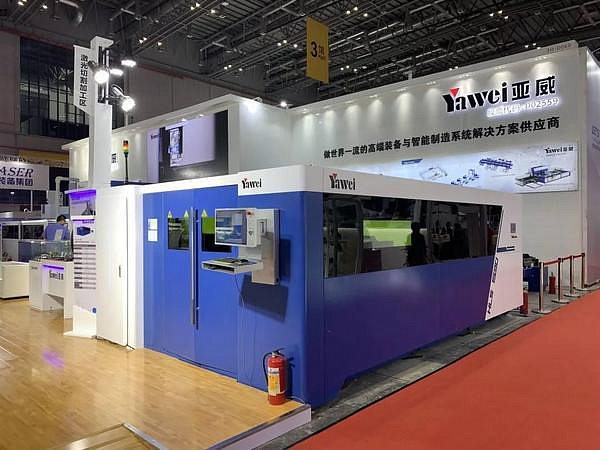

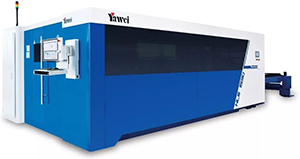

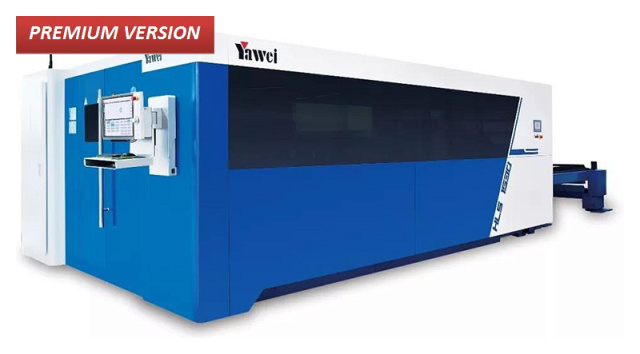

Автоматизированные комплексы лазерной резки YAWEI SMD HLS

Поделиться
$ ¥
Цена по запросу
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Обучим работать на станке
Шеф-монтаж: индивидуально !
Гарантия: 12 месяцев
Самая большая
YAWEI
Китай
Модели серии:
HLS 3015 HLS 4020 HLS 6020

Максимально возможная производительность

Перемещение по осям X / Y / Z:

3040 x 1520 x 120 мм

Скорость перемещений портальной системы: 250 - 280 м/мин

Ускорение: 3 - 4,5 G

Мощность резонатора: 3000 - 30 000 Вт

Вес: 9000 - 16 000 кг


Преимущества
  • Работа в 3 смены с максимальной производительностью и скоростью
  • Комплектующие премиум-класса от Siemens (Германия)
  • Топовое железо без наценки за бренд
  • Цикл обработки: 3 - 5 минут
  • Изготовление любых деталей из плоского металлического листа
Назначение

Автоматизированные комплексы* лазерной резки YAWEI SMD HLS предназначены для раскроя листового проката из чёрных и нержавеющих сталей, а также цветных металлов в автоматическом режиме. Оборудование выдерживает работу в многосменном режиме (в 3 смены) на высокой скорости и с максимальной производительностью.


* Станок оснащается мощным излучателем с отличным качеством пучка и стабильностью, позволяющими осуществлять раскрой черных и нержавеющих сталей, а также цветных металлов с точностью 1 мкм.

Топовая модель SMD HLS входит в премиум-линейку лазеров YAWEI. Конструкция оборудования состоит из дорогих компонентов немецкого бренда Siemens. В её основе база от лазерного комплекса SMD HLF, только здесь вместо сервоприводов используются линейные* приводы Siemens.


* Линейные приводы обеспечивают высокую динамику и точность, работают без люфта и трения. Обладают простой конструкцией - за счет отсутствия передаточных элементов (ШВП, муфта, ремень) повышается надежность работы.
Область применения

Автоматизированные комплексы лазерной резки YAWEI SMD HLS могут применяться в любых отраслях:

  • Космической;
  • Авиационной;
  • Автомобильной;
  • Пищевой;
  • Металлургической;
  • Нефтегазовой;
  • Мебельной.
Металлообрабатывающая промышленность

Пищевая промышленность

Нефтегазовая промышленность

Схемы обработки
Конструктивные особенности
  • Усиленная конструкция стола обеспечивает максимальную надежность, гарантирует высокую прочность и отсутствие вибрации, и напряжений на скручивание;
  • Двойная зональная система вытяжки с активным (пневматическим) управлением заслонками, расположенными по краям станины, обеспечивает более эффективный отвод газов из зоны резки;
  • Толщина стенок 12 - 16 мм;

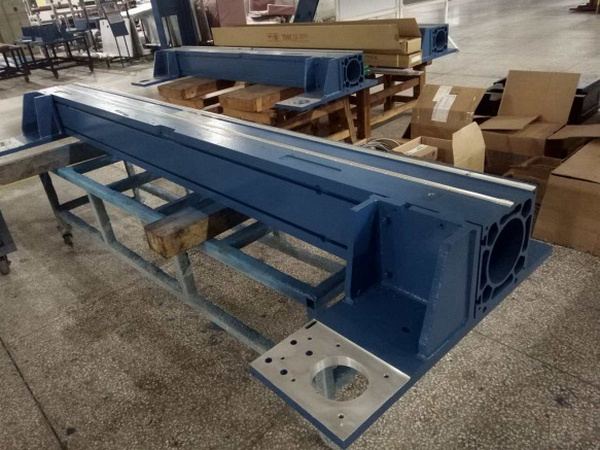

  • Фрезеровка портала под установку направляющих и механических передач на собственном производстве, покраска, грунтовка;
  • Заводская калибровка портала лазерным интерферометром: погрешность в пределах ≤ 0,03 мм;

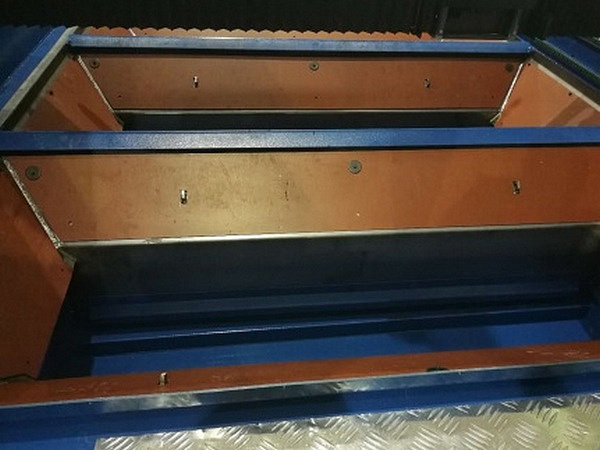

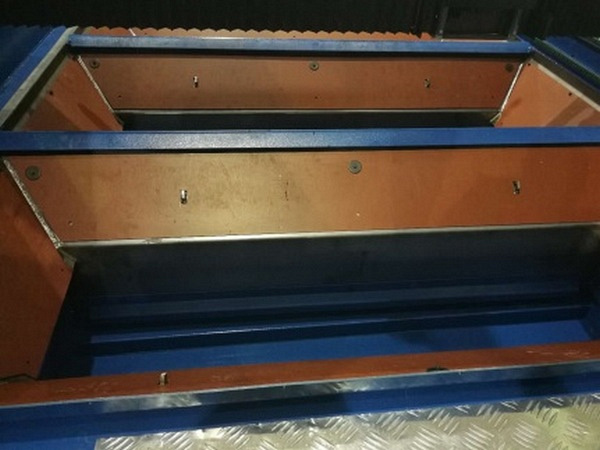

  • Оптимальный конструктив в сочетании с мощной вытяжкой 5,5 кВт, а также с обивкой листовой медью, позволяет избежать тепловых деформаций станины при длительной работе станка;

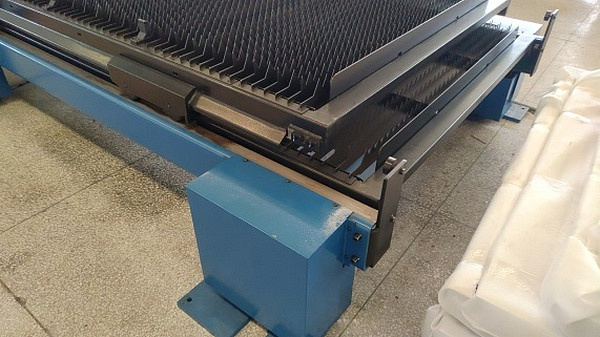

  • Автоматический гидравлический сменный стол 15 - 20 сек.
  • Кабинетная защита.

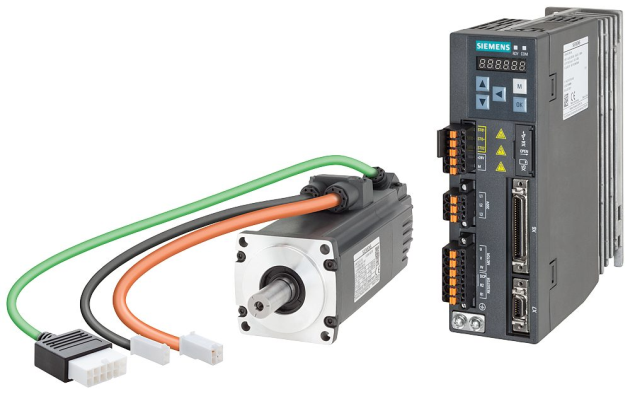

Применяются линейные приводы модели 1FN33002W(1W) Siemens, которые обеспечивают:

  • практическое отсутствие эффектов эластичности, люфта и трения, а также собственной вибрации в трансмиссии;
  • высокую динамику и точность;
  • простую механическую конструкцию без передаточных элементов (шарико-винтовой пары, муфты или ремня), увеличивающую надежность компонентов привода.

Возникающие практически только в первичной части потери тепла отводятся через встроенный водяной радиатор. Благодаря двухконтурной системе охлаждения Thermosandwich достигается тепловое разделение двигателя и станка, а также обеспечивается недорогая концепция охлаждения.

Благодаря цельнометаллическому кожуху (из нержавеющей стали) первичной части, достигается необходимая для использования в станках высокая механическая прочность и стойкость к загрязнениям и агрессивным жидкостям. Кроме этого, двигатель, благодаря большому воздушному зазору, имеет лишь незначительные требования к подготовке монтажных поверхностей. Монтажный допуск для воздушного зазора составляет ± 0,3 мм.

Модель 1FN3 (основные характеристики):

  • Диапазон номинального усилия: 790 - 6600 Н;
  • Скорость при номинальном усилии: 105 - 836 м/мин;
  • Мощность: 3,1 - 81,9 кВт;
  • Ток: 2,5 - 73,5 А.

Высокоточные редукторы Wittenstein / Alpha с малым угловым люфтом и высокой плавностью хода (≤ 1 угл. мин.) обеспечивают более высокую передачу мощности.

Отличительные особенности:

  • максимальная удельная мощность;
  • высокая степень осевых и радиальных усилий;
  • высокая жесткость при кручении.

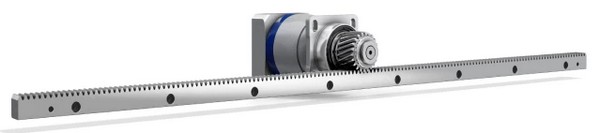

Одним из наиболее продвинутых решений для систем линейных перемещений является комплект Wittenstein / Alpha. Он состоит из зубчатой косозубой рейки и редуктора Wittenstein / Alpha с установленной на нем шестерней.

Это обеспечивает практически идеальную совместимость трех важнейших компонентов трансмиссии, легкость расчетов параметров системы и удобство монтажа.

Отличительные особенности:

  • плавность хода;
  • точность позиционирования;
  • усилие подачи;
  • удельная мощность;
  • жесткость;
  • удобство монтажа;
  • конструктивное исполнение;
  • масштабируемость.

Компания THK одной из первых начала развивать линейные направляющие, сегодня выступает мировым лидером среди производителей линейных направляющих.

Работа линейных направляющих THK основана на движении качения. Они характеризуются высокой точностью, высокой жёсткостью, долгим сроком службы и большой скоростью.

Стандартный узел станка. Обеспечивает надежную смазку механических передач портала.

Лазерные головки для резки производятся из высококачественных материалов и смело могут называться произведениями искусства. Каждая головка — это эксклюзивный, единичный экземпляр, собранный вручную по запросу клиента. Все это делает лазерные головки Precitec абсолютно надежными! Даже под воздействием суровых промышленных условий они гарантируют стабильность процесса.

На выбор конструкцию можно оснастить:

  • Precitec Lightcutter - от 3 до 4 кВт;
  • Precitec Procutter - от 4 кВт и выше.

  • систему автоматической смены и очистки сопел;
  • систему защиты от столкновений;
  • систему контроля давления газов на выходе из сопла.

Также есть возможность резки нержавеющих сталей на давлении 2 - 3 Бар вместо 13 - 20 (при использовании спец.сопел).

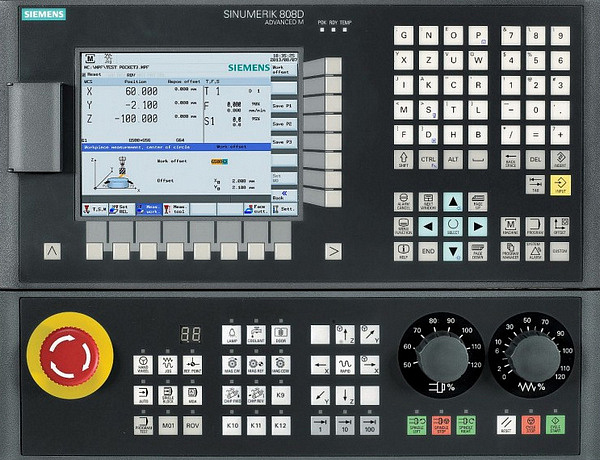

Системы ЧПУ SINUMERIK - это оптимальное решение для изготовления отдельных деталей или массового производства, как простых, так и сложных изделий.

  • SIEMENS CNC 840DS;
  • Экран 19” сенсорный;
  • ПО СNCKAD в комплекте;
  • ПО AUTONEST в комплекте.

Компании группы IPG поставляют лазеры во все области лазерной обработки материалов, медицины, исследовательские институты и университеты. IPG-Photonics является лидером рынка в современной волоконной лазерной технологии.

Она включает дочерние компании во многих странах Европы, Азии и США. Вертикальная интеграция производства в компаниях группы IPG (90%) гарантирует Вам, как пользователю, высокий уровень обслуживания и надёжности.

Высокая выходная мощность, отличное качество пучка, высокая стабильность в пределах 0,5% и мобильность - выдающиеся качества волоконного лазера. Преимущества волоконного лазера это эффективность, гибкость, модульность, тепловая и механическая устойчивость, которая сочетается с простым конструктивным монтажом. Другая важная характеристика для промышленного использования это малые эксплуатационные расходы.

Стандартная комплектация

* HLS 3015
4000 х 2000 мм - HLS 4020
6000 х 2000 мм - HLS 6020

Высокая выходная мощность, отличное качество пучка, высокая стабильность в пределах 0,5% и мобильность - выдающиеся качества волоконного лазера.

Преимущества волоконного лазера это - эффективность, гибкость, модульность, тепловая и механическая устойчивость, которая сочетается с простым конструктивным монтажом. Другая важная характеристика для промышленного использования это малые эксплуатационные расходы.

Лазерные головки для резки производятся из высококачественных материалов и смело могут называться произведениями искусства. Каждая головка - это эксклюзивный, единичный экземпляр, собранный в ручную по запросу клиента. Все это делает лазерные головки Precitec абсолютно надежными!

Даже под воздействием суровых промышленных условий они гарантируют Вам стабильность процесса.

Системы ЧПУ SINUMERIK - это оптимальное решение для изготовления отдельных деталей или массового производства, как простых, так и сложных изделий.

  • SIEMENS CNC 840DS;
  • Экран 19” сенсорный;
  • ПО СNCKAD в комплекте;
  • ПО AUTONEST в комплекте.

CncKad - мощный универсальный САПР для подготовки управляющих программ «в одно касание». В связке с безошибочно обрабатываемым программы ЧПУ Beckoff, позволяет гибко реагировать на производственные запросы.

Срок изготовления образца от эскиза до готового изделия в минимальные сроки. Автоматическая система отчетности позволяет быстро определить затраты на производство изделия.

CncKad позволяет организовать единую экосистему такого парка оборудования, как лазерные комплексы, листогибочные прессы, координатно-пробивные прессы, т. к. в данную систему уже включены соответствующие постпроцессоры.

Чиллер Tongfei
Стабилизатор напряжения Shanghai Nuoyi
Дополнительная комплектация
  • Винтовой, с осушителем и фильтром;
  • P = 13 Бар, Q = 1 м3/мин;
  • Шумность 63 ± 2 Дб;
  • Мощность 11 кВт;
  • Возможна резка воздухом.
  • Винтовой, с осушителем и фильтром;
  • P = 13 Бар, Q = 1,26 м3/мин;
  • Шумность 67 ± 2 Дб;
  • Мощность 11 кВт;
  • Возможна резка воздухом.
  • Для столов 3000 х 1500 мм, 4000 х 2000 мм (для столов 6000 х 2000 мм);
  • 6000 м3/ч (9000 м3/ч);
  • 7,5 кВт (11 кВт);
  • Степень очистки 99,9%;
  • 4 фильтра-картриджа (6 фильтров-картриджей);
  • Шумность < 75 Дб;
  • Подключение сжатого воздуха: 0,5 - 0,6 МПа;
  • Диаметр входа: 350 мм (380 мм);
  • Габариты: 1100 х 1100 х 2600 мм (1200 х 1320 х 2720 мм);
  • Взрывозащитное исполнение;
  • Беспроводное дистанционное управление;
  • Активная система угольной фильтрации.
  • На 3 (4) газа: кислород, азот (или воздух), аргон;
  • Управление режущими газами (подача, переключение, давление) со стойки ЧПУ.

Автоматическая конвейерная линия для транспортировки падающих деталей из зоны резки.
