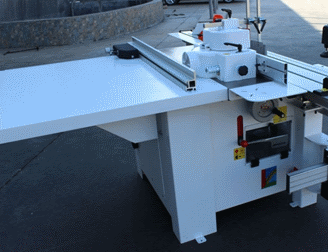

Станок пильно-фрезерный SICAR 400В (каретка 1600)

Код товара: ДО 315122

Италия

Другие модели:

< 400В (каретка 3200)

Мощность двигателя

4 кВт
Количество операций

2 шт
Высота пропила при 90°

100 мм
Ширина фугования

- мм
Размеры каретки

1600 х 315 мм

Преимущества

Пиление, фрезерование
Подрезная пила
Форматная Al каретка 1600; 3200 мм с телескопической опорой
Высота пропила 100 мм
2 отдельных двигателя

Назначение

Предназначен для распиловки облицованных плит, а также фрезерных и шипорезных работ.

Область применения

Применяется при производстве столярных изделий, деталей и элементов корпусной мебели, мебельных фасадов и на других деревообрабатывающих и мебельных предприятиях.

Схемы обработки

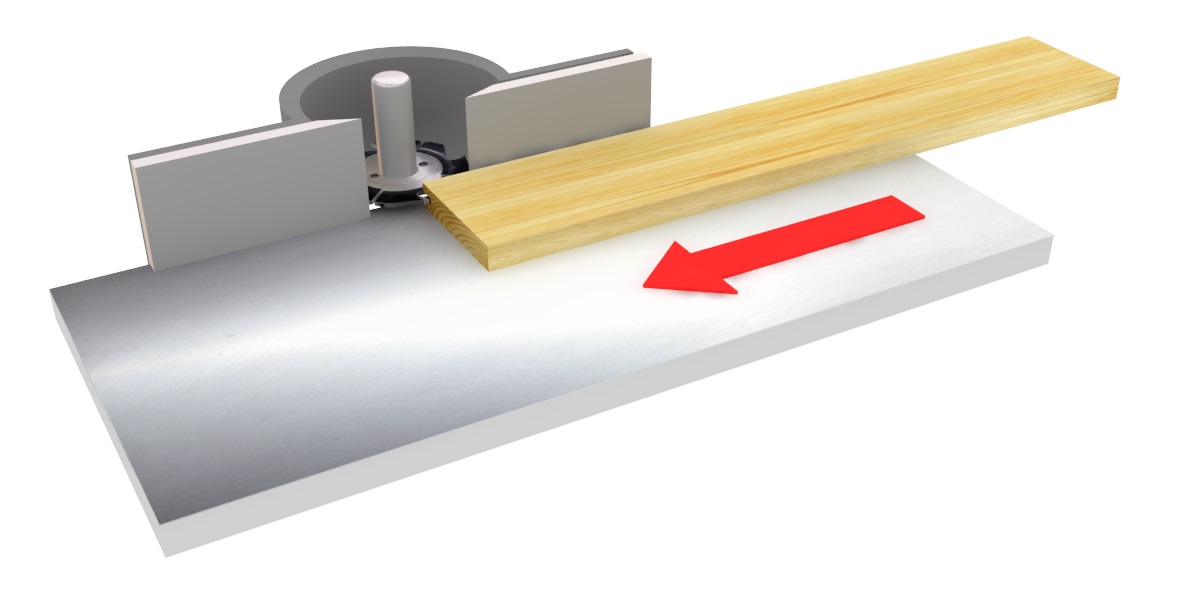

Продольное профильное фрезерование

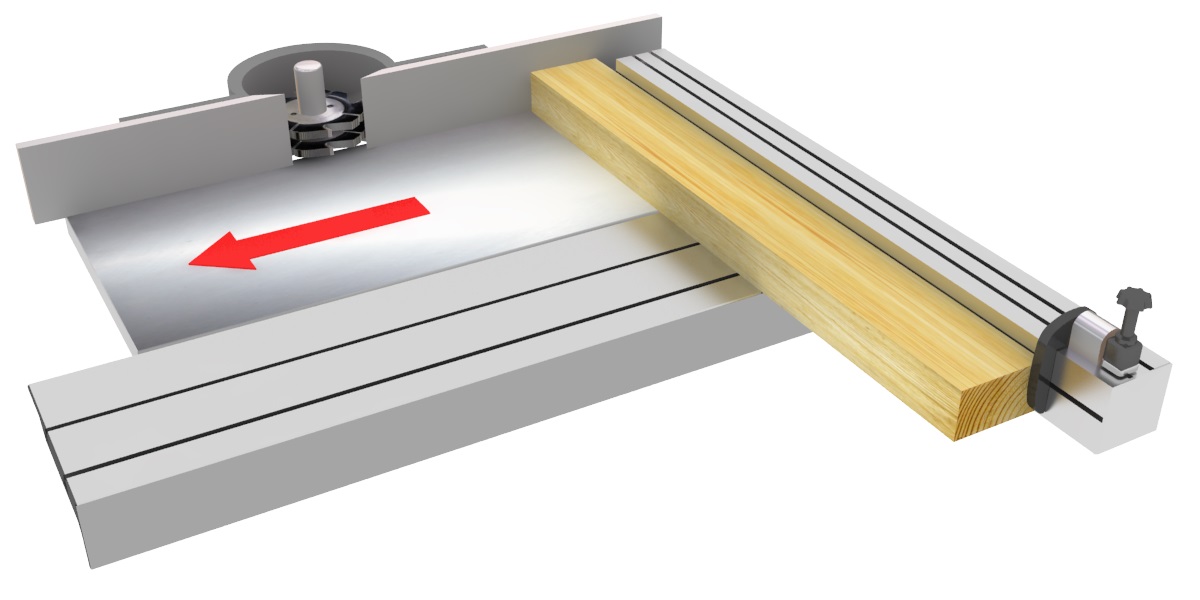

Фрезерование шипов и проушин

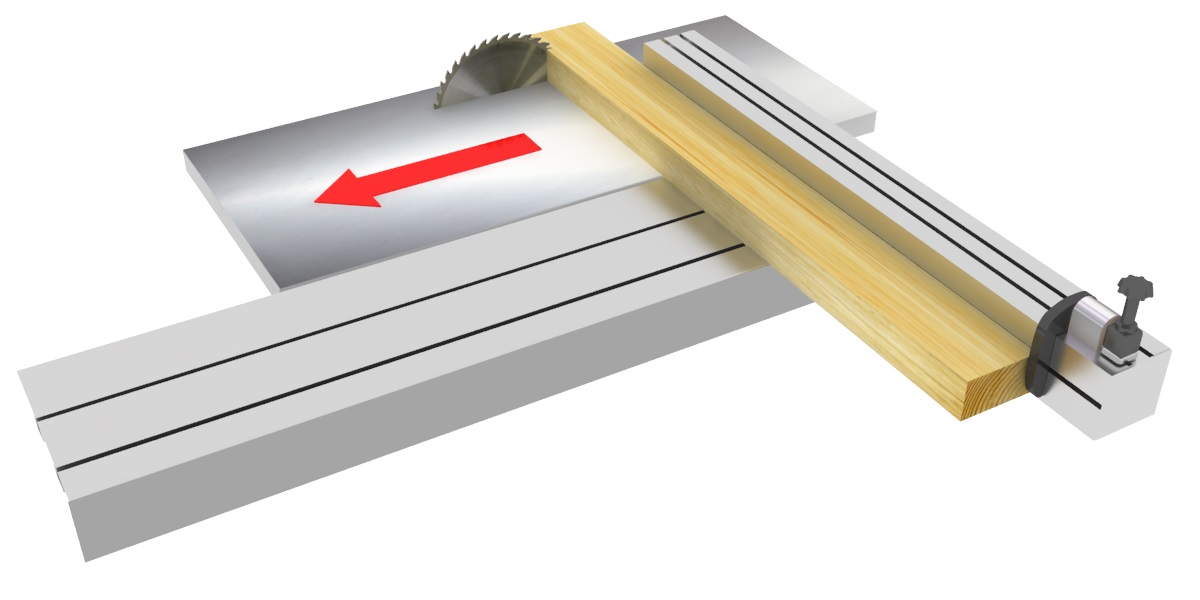

Торцевание пиломатериалов

Форматный раскрой плитных материалов (дсп, лдсп, мдф, фанера)

Конструктивные особенности

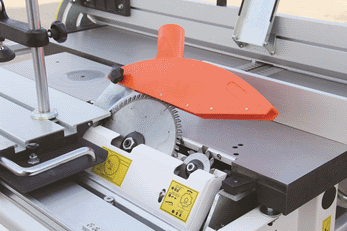

Возможность продольного, поперечного и углового пиления, а также пиления с подрезной пилой облицованных плитных материалов.

Фрезерный вал диаметром 32 мм. Четыре скорости вращения 2000 / 3100 / 4400 / 7000 об/мин дают возможность оптимально подобрать режим резания под разные задачи.

Каретка длиной 1600 / 3200 мм обладает легким и плавным ходом и позволяет раскраивать листы ЛДСП, ДСП, MDF, фанеры, и т.д.

Осуществляется маховиком. Отображения угла наклона по электронному табло. Позволяет изготавливать соединения под углом и мебель по индивидуальным заказам.

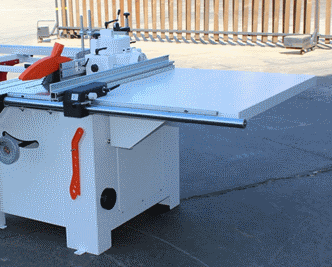

Наличие расширительного стола позволяет удобно раскраивать листовой материал. Максимальная ширина распила по линейке 1170 мм.

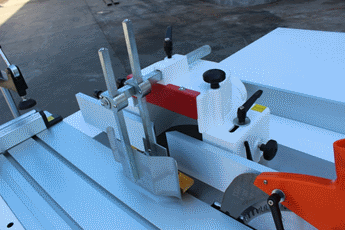

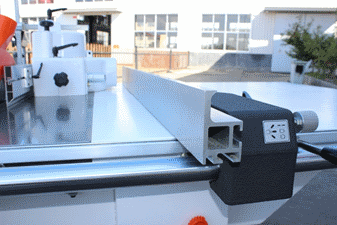

Массивное крепление параллельного упора с регулировкой по миллиметровой шкале обеспечивает жесткость конструкции и точность пиления. Параллельный упор перемещается по усиленной цилиндрической направляющей и имеет точную подстройку.

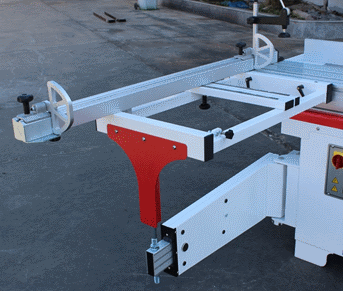

Имеет 2 массивных флажковых упора и возможность поворота от 0 до 45° для угловых резов. Телескопическое удлинение позволяет базировать габаритные заготовки. Поддерживающий стол, на котором закреплена поперечная линейка, имеет усиленное крепление в 3-х точках к телескопической опоре.

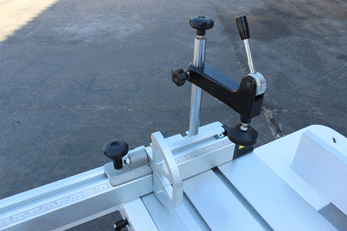

Позволяет надежно фиксировать детали на каретке.

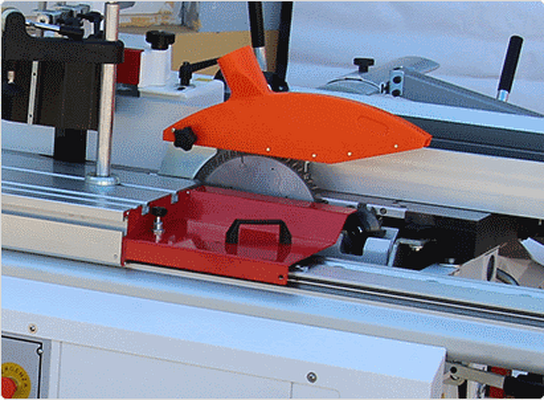

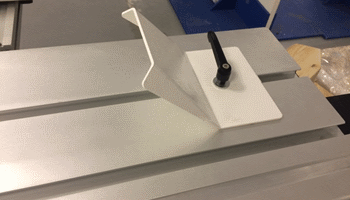

Передвижной упор на каретке исключает смещение заготовки при пилении.

Осуществляется с помощью рукояток и необходима для регулировки глубины фрезерования. Настраивается как подающая, так и принимающая линейка.

Регулировка направляющих линеек фрезерного узла

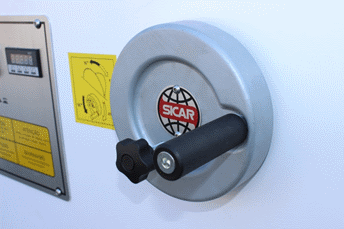

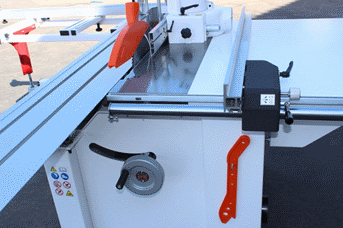

Регулировка подъема/опускания фрезерного шпинделя и пильного узла, а также угла наклона пильного узла осуществляется алюминиевыми маховиками.

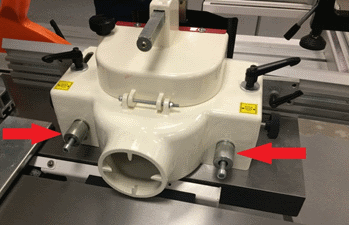

При фрезеровании прижимает заготовку в двух плоскостях: сверху к столу и сбоку к направляющим линейкам, что обеспечивает точность обработки и безопасность оператора.

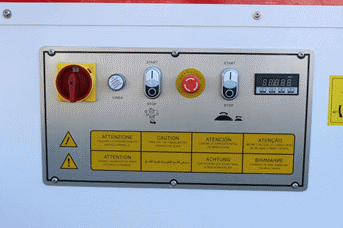

Простая и понятная панель управления расположена на передней части станка. Имеет кнопки:

включения/выключения пильного и фрезерного узлов
кнопка аварийной остановки
электронная индикация угла наклона пильного узла

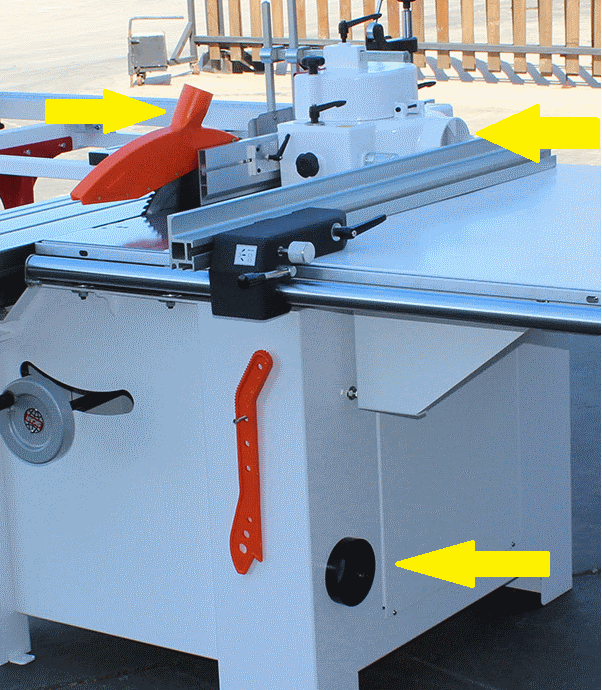

На станке расположены 3 патрубка для подключения аспирации.

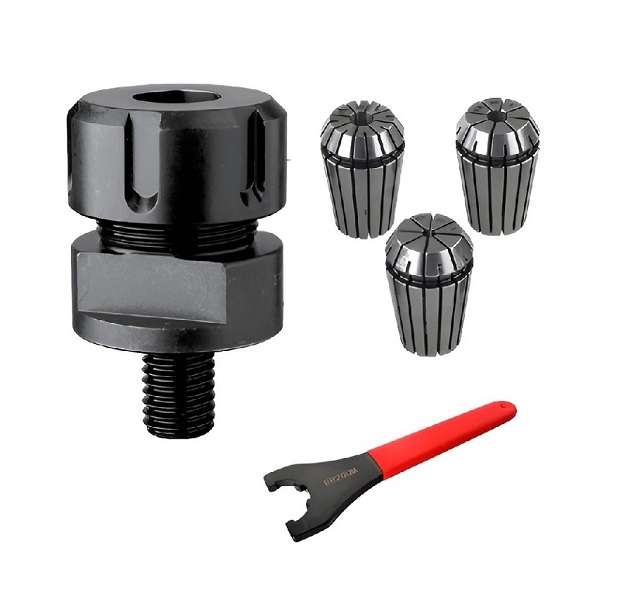

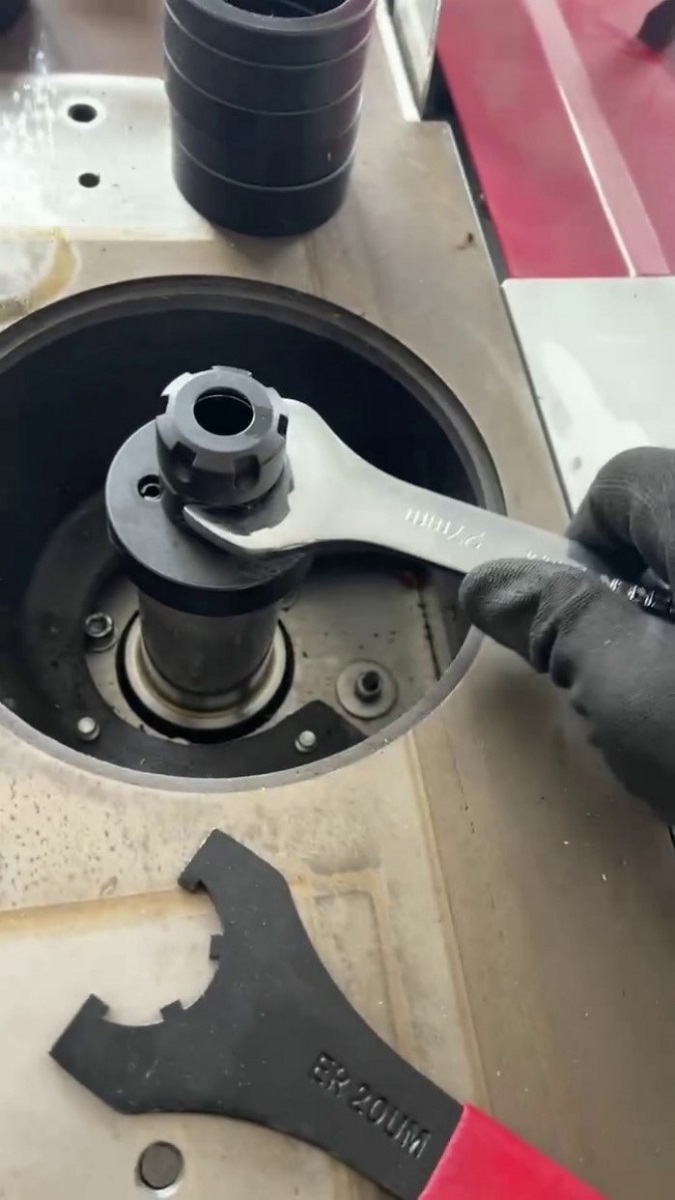

Станок имеет возможность работы с цанговыми фрезами. Для этого в комплекте со станком поставляется переходник для установки концевых фрез в фрезерный шпиндель и 3 цанги ER 20 под хвостовики: 8 / 10 / 12 мм, а также ключ для затяжки цанг.

Переходник вкручивается в шпиндель и позволяет использовать менее дорогие, в сравнении с насадными - концевые фрезы.

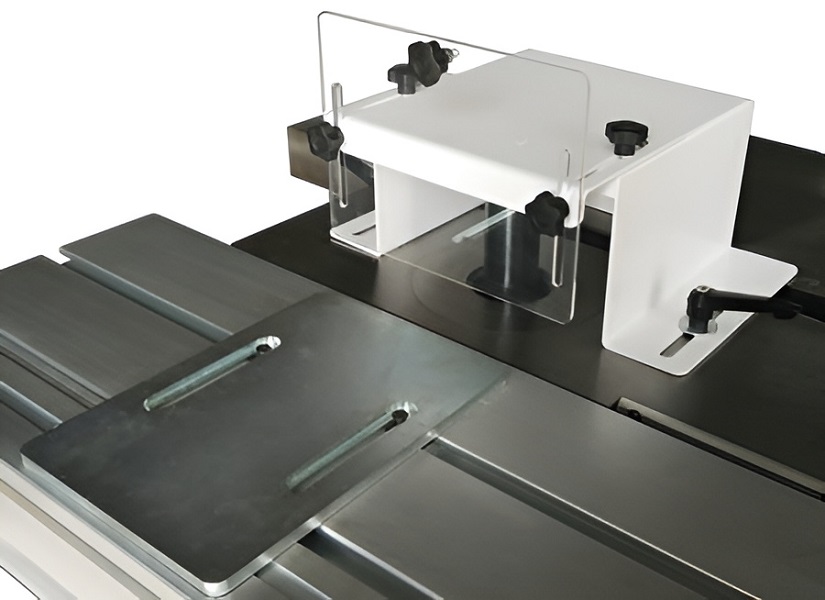

Состоит из:

кожух для фрез ø 260 мм;
чугунная шипорезная приставка для коротких заготовок.

Приставка позволяет:

зафиксировать заготовку максимально близко к фрезе что исключает её вибрации;
зарезать шипы на коротких заготовках.

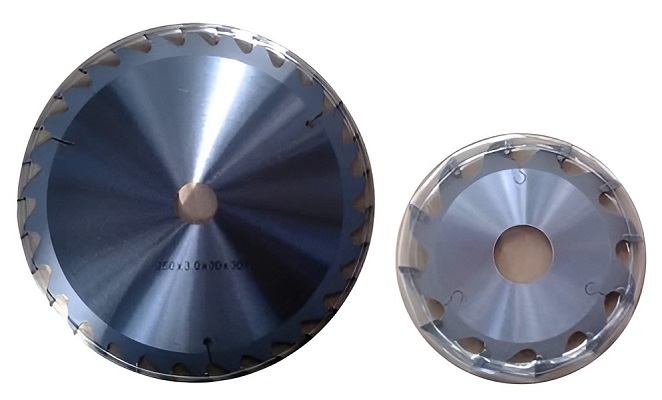

В комплекте со станком поставляется 2 пильных диска: основной и подрезной пильный диск.

Основная пила – ø 300 х 30 мм;
Подрезная пила – ø 90 х 22 мм.

Модель

400В (каретка 1600)

ДО 315122

Посадочный диаметр основной пилы, мм

Посадочный диаметр подрезной пилы, мм

Размеры рабочего стола, мм

1180 х 1112

Размеры каретки, мм

1600 х 315

Ход каретки, мм

1600

Максимальная ширина распиливаемого материала по линейке, мм

1170

Частота вращения основной пилы, об/мин

4500

Частота вращения подрезной пилы, об/мин

7000

Наклон пилы, °

0 - 45

Высота пропила при 90°, мм

100

Высота пропила при 45°, мм

Мощность двигателя, кВт

Диаметр основной пилы, кВт

300

Диаметр подрезной пилы, мм

Количество операций, шт

Мощность двигателя, кВт

Размер рабочего стола, мм

1112 х 290

Диаметр шпинделя, мм

Рабочая высота шпинделя, мм

105

Частота вращения, об/мин

2000 / 3100 / 4400 / 7000

Вертикальный ход шпинделя, об/мин

115

Максимальный диаметр инструмента, мм

180

Ширина фугования, мм

Длина, мм

1600

Ширина, мм

1800

Высота, мм

875

Вес, кг

370
