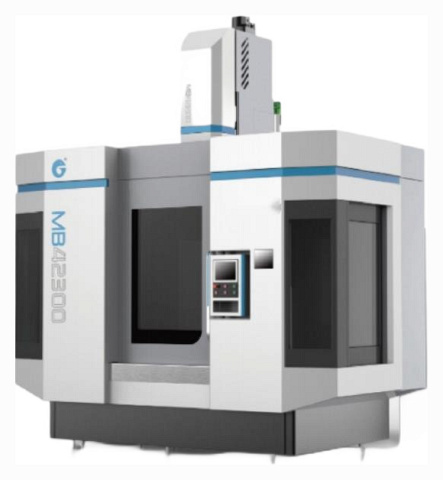

Хонинговальный станок с ЧПУ MB42300-1600

Код товара: МС 450932

Спеццена на станки со сроком поставки 4 недели!

Китай

Диапазон хонингования: 30 - 300 мм

Максимальный ход возвратно-поступательного движения: 600 мм

Максимальная скорость шпинделя: 800 об/мин

Мощность шпинделя: 7,5 кВт

Вес: 8500 кг

Преимущества

Высокая точность обработки
Бесступенчатая регулировка скорости
Система ЧПУ Siemens

Назначение

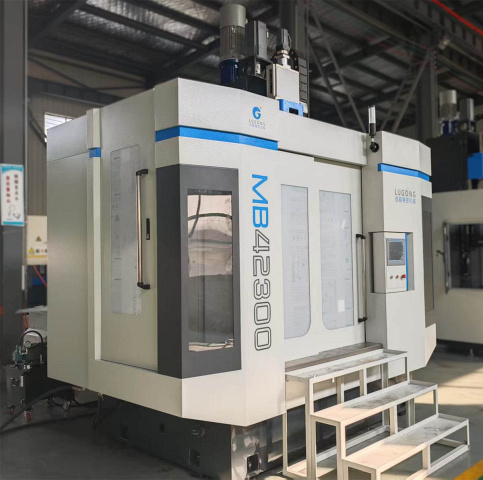

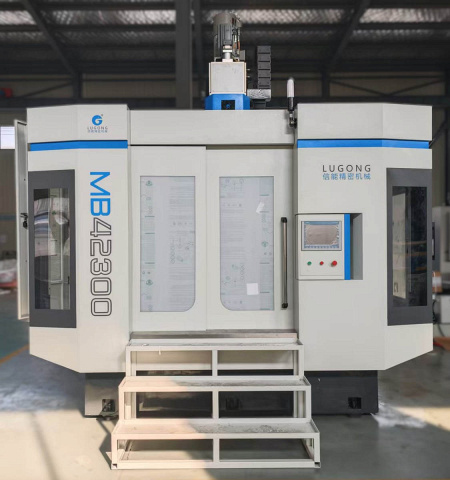

Вертикальный хонинговальный станок с ЧПУ MB42300-1600 используют для высокоточного и надежного хонингования таких деталей как блок цилиндров двигателя, гильза цилиндра, отверстие в цилиндре корпуса компрессора, кожух, шасси, демпфирующий цилиндр, отверстие в гидроцилиндре, корпус гидрораспределителя и т.д., а так же хонингования сквозных отверстий, глухих отверстий и прерывистых отверстий других деталей.

После хонингования точность может достигать 5 класса и выше, что прекрасно отвечает требованиям массового производства таких деталей.

Область применения

Вертикальный хонинговальный станок с ЧПУ MB42300-1600 можно применять для обработки следующих материалов: чугуна, закаленной стали, алюминиевых сплавов, титановых сплавов, керамических материалов, нержавеющей стали, никелированной и хромированной поверхности.

Конструктивные особенности

Изготовлены из высококачественного чугуна, они подвергаются контролируемому отжигу, для снятия внутренних напряжений в отливке, поэтому имеют отличные показатели прочности и жесткости.

Включает в себя двигатель, с регулируемой частотой вращения шпинделя, редуктор, шлицевый вал, приводная цепь и сам шпиндель. Бесступенчатая регулировка скорости главного вала и большой крутящий момент, используются подшипник от NSK (Япония) и система автоматической смазки.

Обеспечивает возвратно-поступательное движение, состоит из серводвигателя, ШВП, муфты и подшипников.

Состоит из серводвигателя, редуктора, ШВП, муфты и выталкивающего стержня. Минимальное значение регулировки подачи - 0,001 мм.

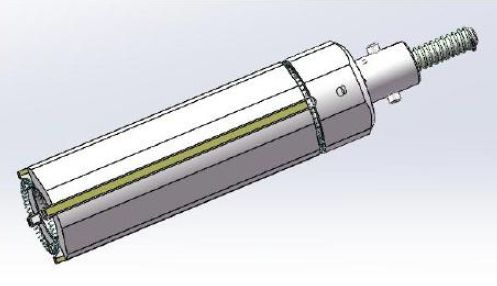

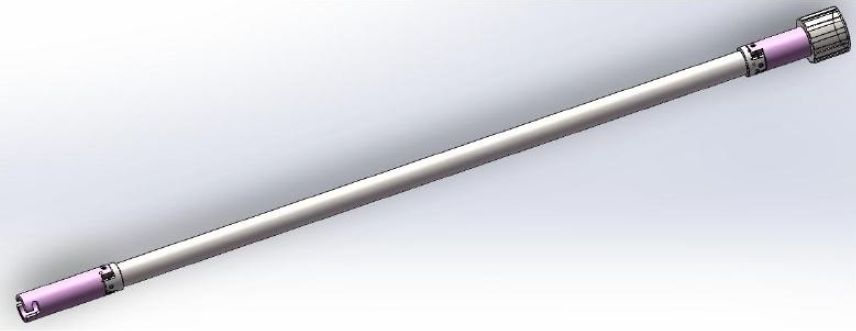

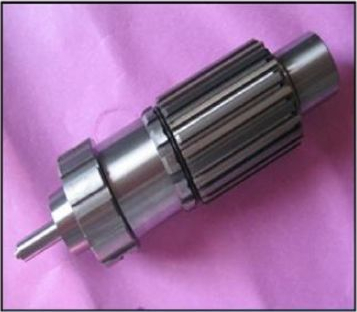

Оправка (стержень) с шатуном и высокоточная хонинговальная головка.

С удобным человеко-машинным интерфейсом. Уровень защиты выше IP65, интерфейс управления с сенсорным экраном для ввода параметров обработки, мониторинга обработки и функций ручного управления.

Динамическое отображение состояния процесса хонингования. На сенсорном экране можно задать скорость хонинговальной головки, скорость возвратно-поступательного хода, положение возвратно-поступательного хода, скорость подачи и другие параметры обработки. Сигнал о неисправности отображается на сенсорном экране интерфейса аварийной сигнализации, который позволяет быстро определить точку неисправности с помощью индикации неисправности и текстового отображения.

Система имеет функцию удаленной диагностики и интерфейс, а также функцию ручного автоматического переключения.

Система фильтрации СОЖ, кондиционер электрошкафа. Устройство автоматической смазки смазывает движущиеся элементы в установленное время и в установленном объёме.

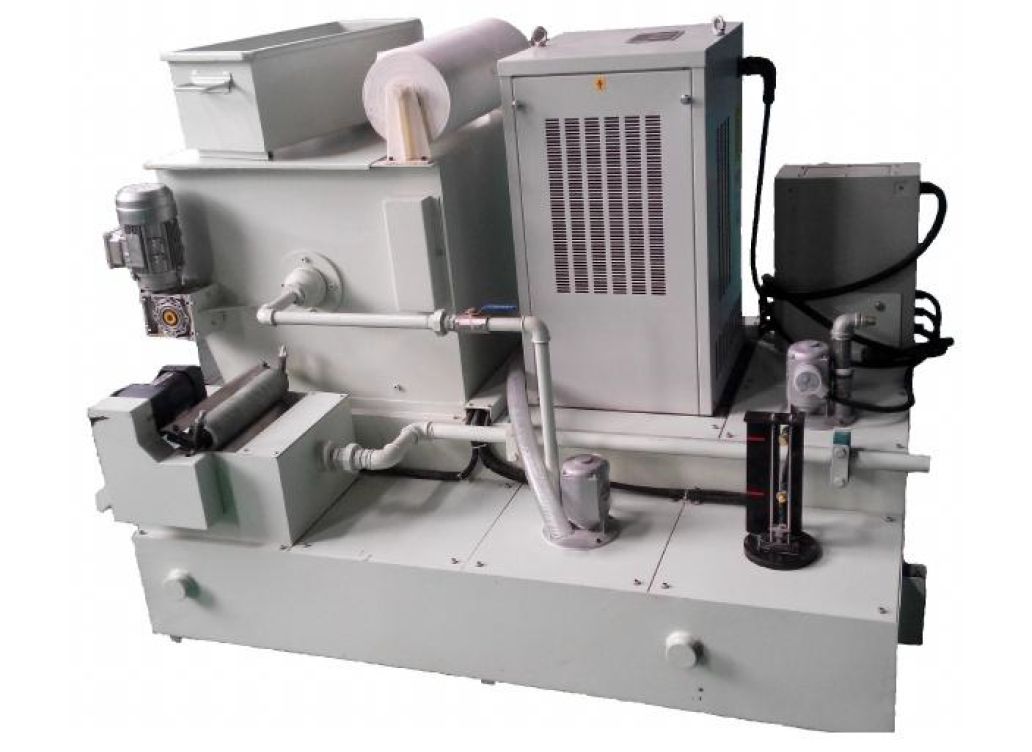

Магнитный сепаратор и бумажный ленточный фильтр вторичной фильтрации, производительность фильтрации более 100 л/мин, эффективность фильтрации ≤20 мкм, объем топливного бака 300 л, с масляным радиатором, регулируемой температурой, корзиной для сбора стружки, позволяет легко удалять отфильтрованную стружку.

Кондиционер позволяет управлять температурой в электрошкафу, можно производить регулировку вручную либо устанавливать контрольную температуру, первоначальный уровень защиты электрооборудования IP65. Система фильтрации, кондиционер электрошкафа и система смазки подключены к системе автоматического управление.

Комплектация

Основная

Масляный чиллер

Магнитный фильтр СОЖ

Кондиционер электрошкафа

Хонинговальная головка LH90.0-M160-D8-00 – 1 шт.

Брусок шлифовальный LH90.0-M160-NM95 – 16 шт.

Брусок шлифовальный LH90.0-M160-NM05 – 16 шт.

Брусок шлифовальный LH90.0-M160-NM005 – 16 шт.

Хонинговальная головка LH90.0-160-D8-00 – 1 шт.

Брусок шлифовальный LH90.0-160-NM95 – 16 шт.

Брусок шлифовальный LH90.0-160-NM05 – 16 шт.

Брусок шлифовальный LH90.0-160-NM005 – 16 шт.

Шатун LG70/150-600 – 1 шт.

Инструмент для обслуживания и монтажа станка

Документация на русском языке

Модель

MB42300-1600

МС 450932

ЦЕНА

~~259 855 $~~

ЦЕНА ПО АКЦИИ

230 532 $

Условие

Скидка 11%
Поставка 4 недели!

Расход воздуха, л/мин

100

Требования к температуре помещения, °C

-10 / +40

Влажность в помещении, %

≤ 80

Необходимое давление воздуха, Мпа

0,4 - 0,6

Диапазон хонингования, мм

30 - 300

Максимальный ход возвратно-поступательного движения, мм

600

Максимальная глубина хонингования, мм

450

Максимальная скорость шпинделя (плавная регулировка), об/мин

800

Максимальный скорость возвратно-поступательного движения, м/мин

Максимальный диапазон подачи, мм

Перемещение стола, мм

1000

Зона перемещение стола, мм

1250 x 480

Потребляемая мощность, кВА

Мощность шпинделя, кВт

7,5

Мощность системы подачи СОЖ, кВт

1,5

Мощность привода подачи, кВт

0,35

Мощность привода стола, кВт

3,5

Мощность привода возвратно-поступательного движения, кВт

6,5

Длина, мм

3400

Ширина, мм

1900

Высота, мм

4600

Вес, кг

8500
