Калибровально-шлифовальный станок Beaver BSG 1300

Код товара: ДО 438575

$ ¥

Цена по запросу

Мы свяжемся для уточнения задачи и предложим оптимальные варианты

Покупка в лизинг Подробнее

от 3 501 $ /мес. в лизинг

Аванс: 20%

Срок договора: 60 мес.

Предложим удобный вариант лизинга

Шеф-монтаж: индивидуально !

Гарантия: 12 месяцев

Самая большая

Заготовка, материал

Листовой материал (щит, МДФ, фанера и др.) / Шпонированная заготовка / Окрашенный (грунтованный) *
Макс. ширина обработки

1300 мм
Толщина обработки

3 - 100 мм

Преимущества

Два шлифовальных узла с увеличенными валами
Вакуумный стол – надежная фиксация заготовки и дополнительное удаление пыли
Инвертор для плавной регулировки скорости подачи заготовки от 10 до 65 м/мин
Привод каждого узла от отдельного двигателя увеличенной мощности (два двигателя).
Электродвигатели Simens – в пылевлагозащищенном корпусе, степень защиты IP55
Обдув 1-й и 2-й шлифовальных лент с осцилляцией
Осцилляция шлифовальных лент по фотодатчикам

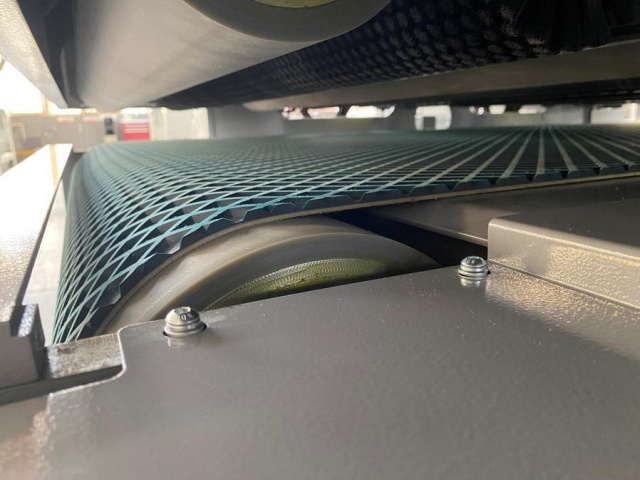

Автоматическое центрирование подающего транспортера
Усиленное крепление шлифовальных узлов.
Прижимные ролики для надежного прижима заготовки
Удобное управление с PLC контроллера - интуитивно понятной цветной панели управления
Высоконадежные электрокомпоненты SIEMENS

Назначение

Предназначены для калибрования и чистового шлифования поверхности различных плитных материалов, Фанеры, ДСП, МДФ, Мебельного щита в больших объемах. Станки тяжелой серии отличаются производительностью и надежностью.

Область применения

Расширенные технологические возможности делают станок незаменимым на крупных предприятиях и комбинатах большой производительности, выпускающих и перерабатывающих Фанеру, МДФ, ДСтП, мебельный щит.

Получаемые изделия

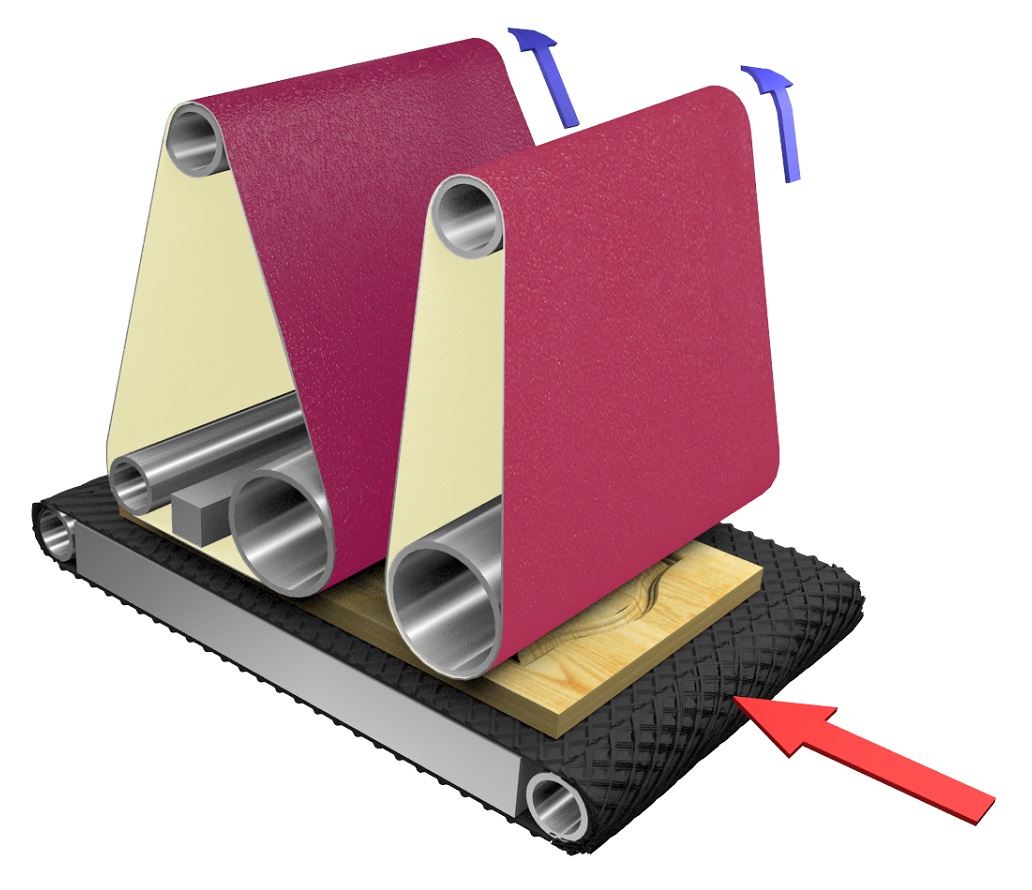

Схемы обработки

R-ролики

Конструктивные особенности

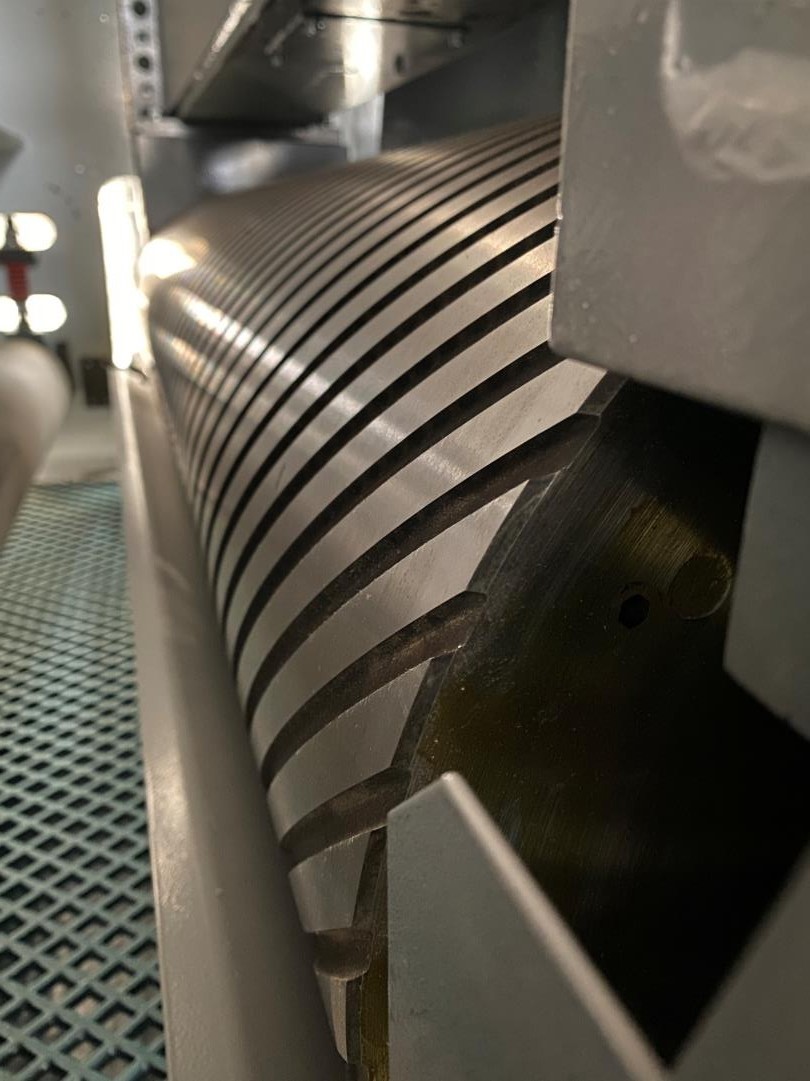

Валы проходят обязательную балансировку и термическую обработку которая исключает внутренние напряжения что обеспечивает высокую точность шлифования. Увеличенный диаметр вала 400мм обеспечивает большую площадь контакта с поверхностью заготовки.

Толщина стенок шлифовальных валов 45мм, гарантирует долгий срок службы при высоких нагрузках и скоростях подачи до 65 м/мин. Массивные валы из стали гарантируют стабильное шлифование на высоких скоростях.

В отличии от обрезиненных валов исключено растрескивание и быстрый износ, повышена долговечность.

Изготовлена из высококачественной стали марки Q235 толщина стенок 25мм. Изготовлена с применением специальных методов проектирования тяжелого оборудования САЕ.

Платформа и детали станка имеют массивную конструкцию и увеличенный запас надежности.

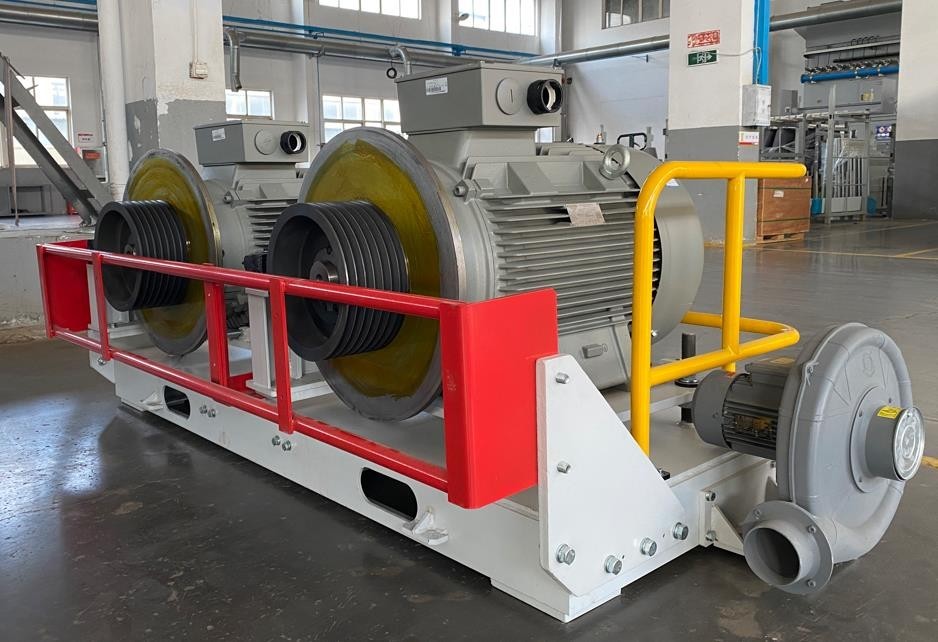

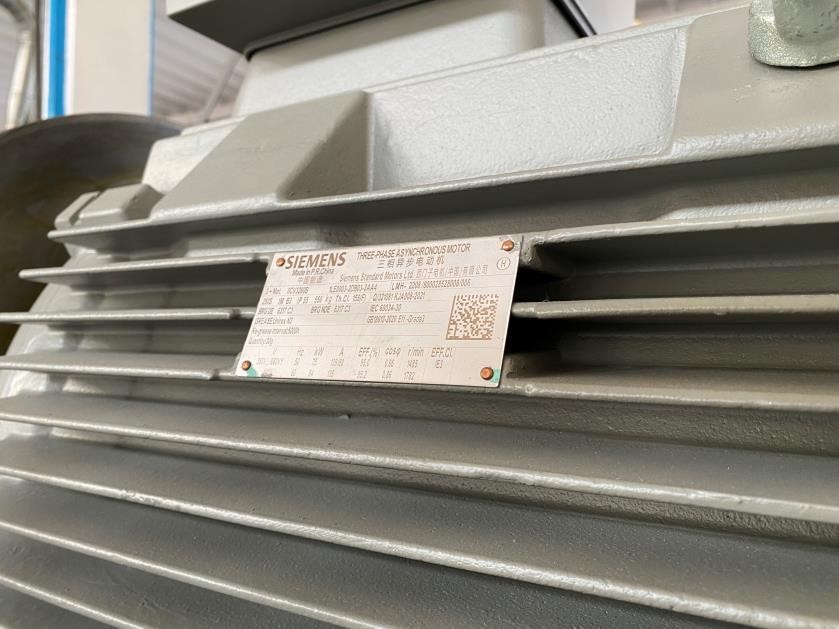

Каждый узел имеет привод от отдельного двигателя, что гарантирует стабильную работу станка при тяжелых нагрузках. Двигатели от ведущего мирового производителя компании Simens, имеют степень защиты IP55.

Надежный привод каждого узла гарантирует стабильную передачу крутящего момента. Остановка вращения шлиф лент осуществляется с помощью долговечных тормозных колодок

Обеспечивает очистку лент и охлаждение зёрен абразива в процессе работы для повышения качества шлифования.

Повышает ресурс шлифовальных лент, сокращает затраты на абразив и повышает производительность станка. Установлен на первом и втором узле. Привод осцилляции от пневмоцилиндра.

Обдув двух шлифовальных лент с осцилляцией

Значительно повышает качество обработки, т.к. осциллирующая лента перемещается одновременно в продольном и поперечном направлении. Зерна абразива не оставляют полос, т.к. равномерно вырабатываются перемещаясь вдоль и поперек заготовки.

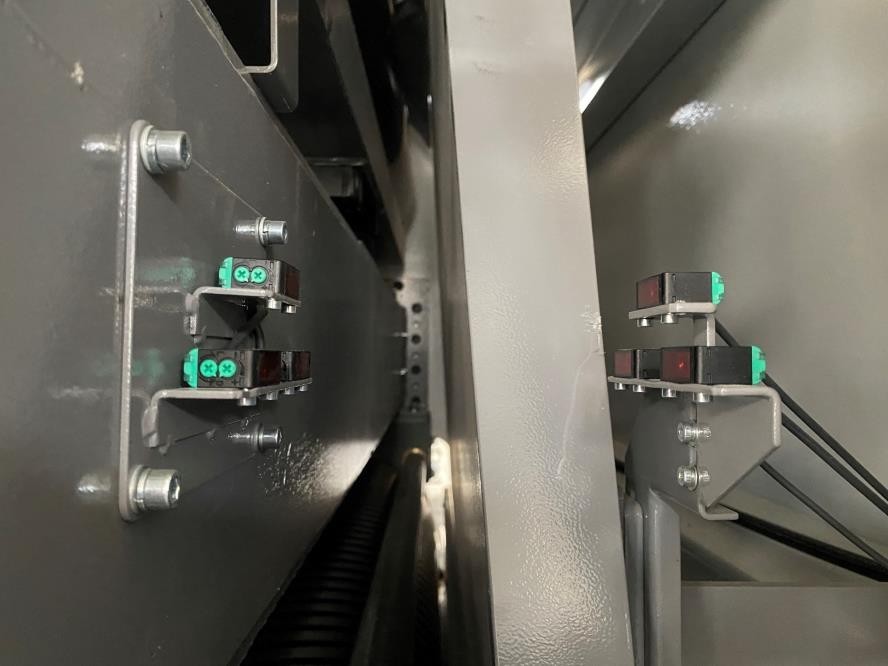

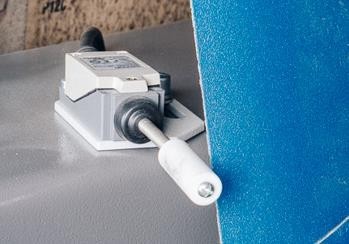

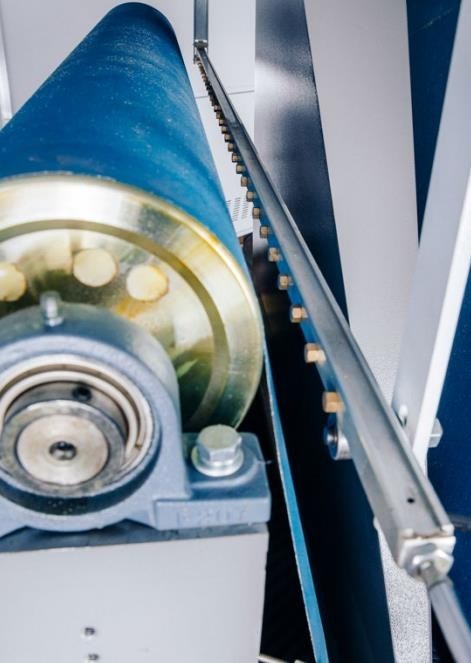

Фотодатчик осцилляции шлифовальной ленты. При пересечении лентой светового потока срабатывает система осцилляции и лента перемещается в противоположном направлении.

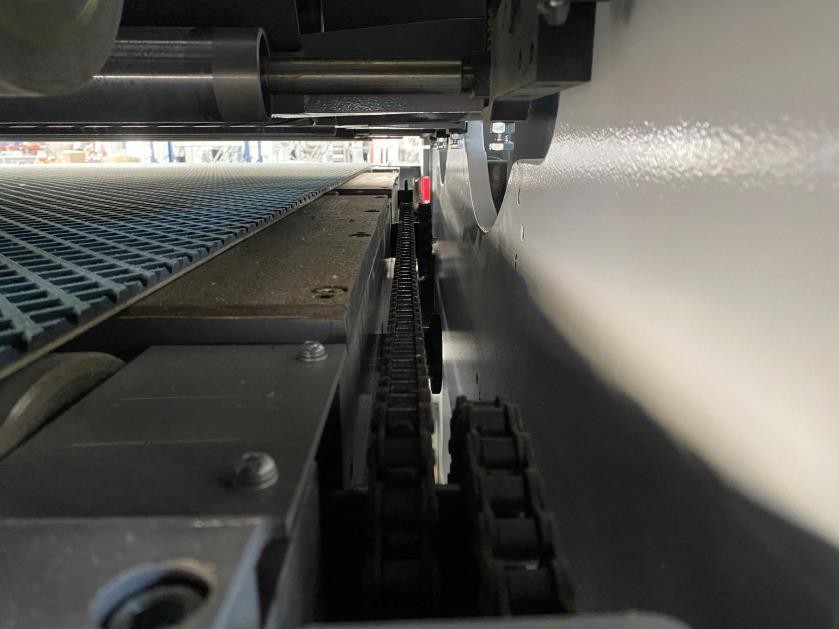

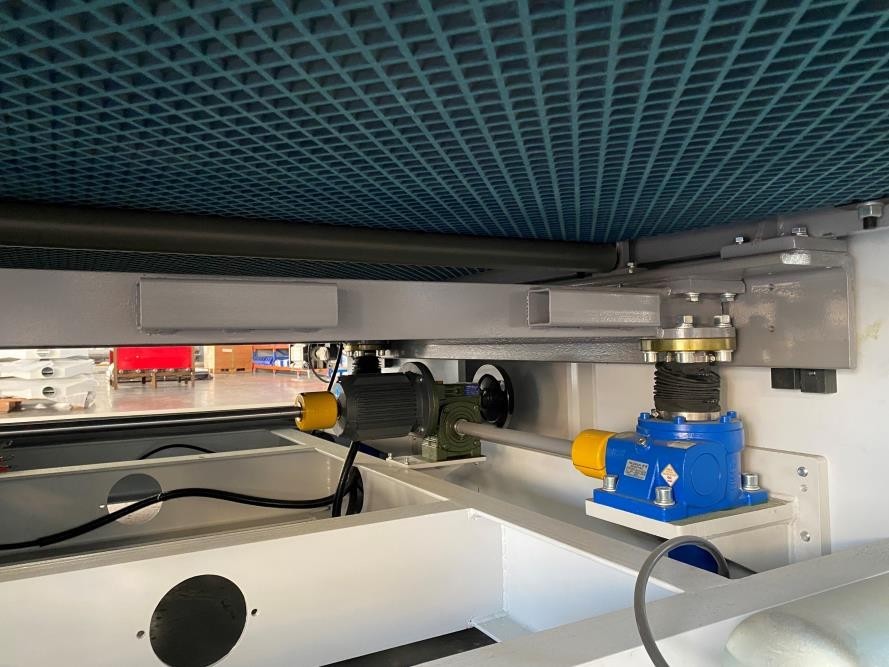

Станок имеет специально разработанную ШВП и систему синхронного подъема стола в 4-х точках. Привод осуществляется с помощью отдельного двигателя через стальной вал. В отличии от цепной передачи стальной вал исключает возможность проскальзывания. Достигается точность настройки высоты стола до 0.04 мм.

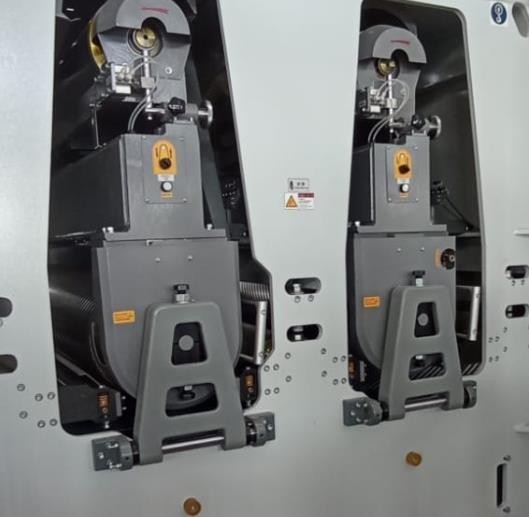

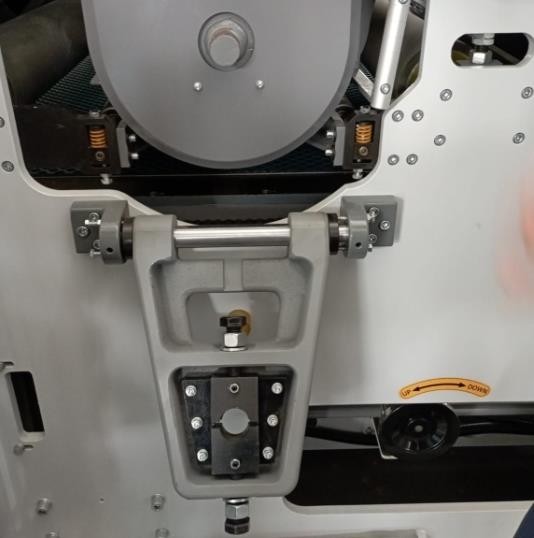

Продуманная конструкция шлифовальных узлов минимизирует время на замену шлифовальных лент и увеличивает производительность станка.

Обеспечивает очистку заготовки от пыли после обработки и позволяет исключить дополнительную операцию обеспыливания. Установлена на выходе из станка.

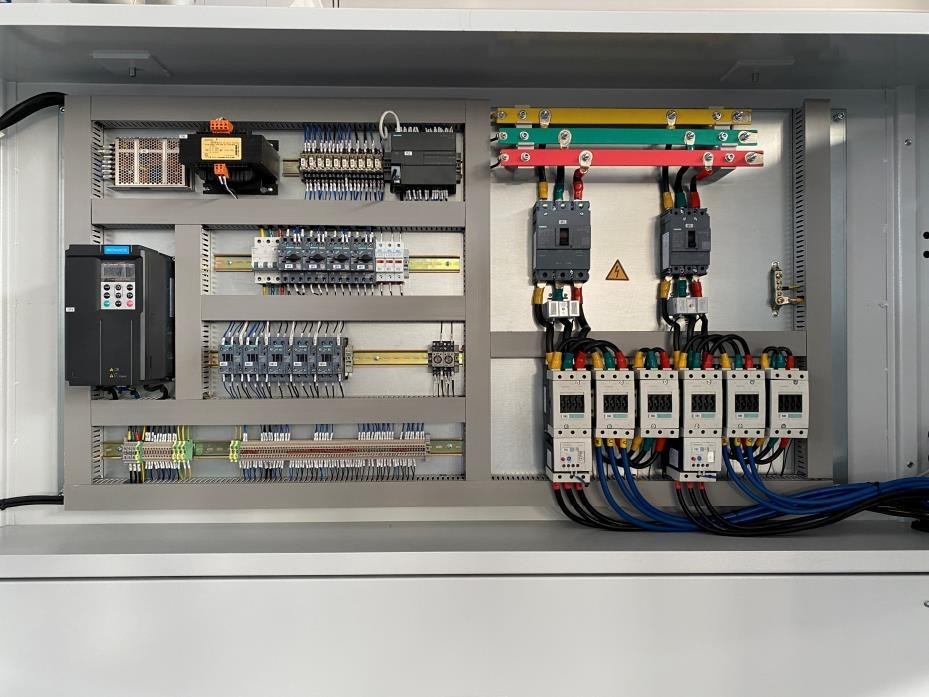

Высоконадежные электрокомпоненты от ведущего мирового производителя гарантируют стабильную и долголетнюю бесперебойную работу станка. Пылезащищенное исполнение электрошкафа исключает загрязнение высокочувствительных элементов.

Комплектация

Дополнительная

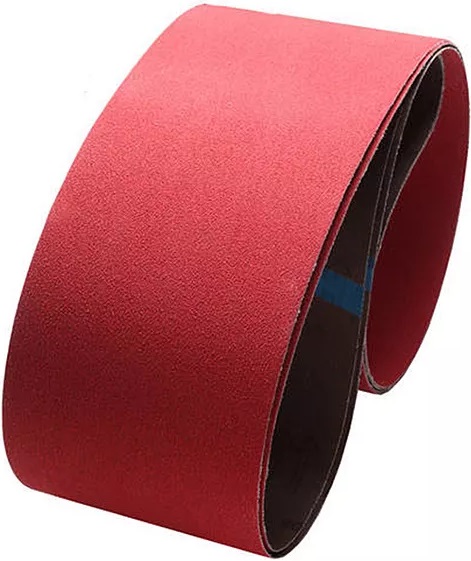

На бумажной или тканевой основе. Подбираются в соответствии с задачей заказчика. Отличаются высоким качеством обработки и увеличенным ресурсом.

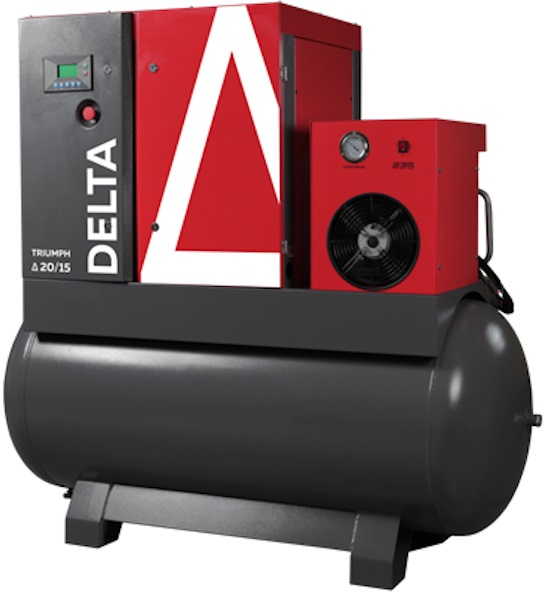

Компания TRIUMPH – немецкий концерн, выпускающий широкую гамму металлообрабатывающего и другого промышленного оборудования, в т.ч. и винтовые компрессоры.

Производительность: 2,03 м³/мин;
Мощность: 15 кВт;
Давление: 8 Бар;
Осушитель: в комплекте;
Ресивер: 500 л.

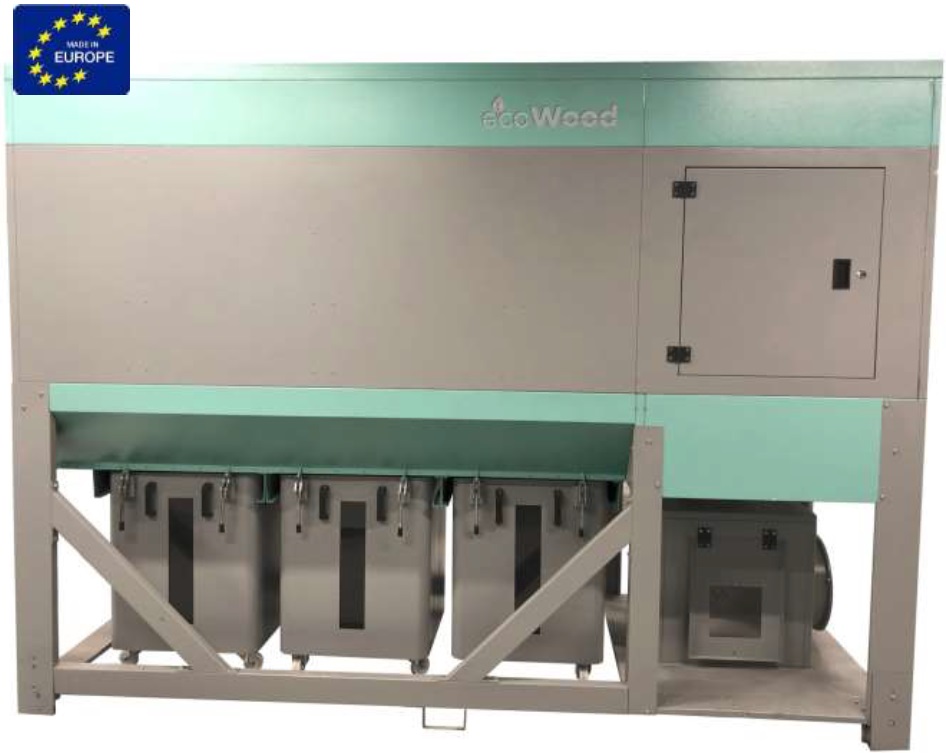

Компактный рукавный фильтр с электромеханическим встряхиванием предназначен для очистки воздуха от сухой неслипающейся пыли, опилок и стружки в центральных системах аспирации. Фильтр устанавливается внутри производственных помещений в основном на мебельных и деревообрабатывающих производствах.

Производительность: 12 500 м³/ч;
Мощность: 18,5 кВт;
Напор: 3000 Па;
Количество накопителей: 4 шт.

Модель

BSG 1300

ДО 438575

Тип поверхности

Плоская

Заготовка, материал

Листовой материал (щит, МДФ, фанера и др.) / Шпонированная заготовка / Окрашенный (грунтованный) *

Макс. ширина обработки, мм

1300

Толщина обработки, мм

3 - 100

Мин. длина заготовки, мм

856

Материал 1-го шлифовального вала

Обрезиненный

Материал 2-го шлифовального вала

Обрезиненный

Диаметр 1-го шлифовального вала, мм

400

Диаметр 2-го шлифовального вала, мм

400

Скорость подачи, м/мин

10 - 65

Общая мощность, кВт

143

Размер шлифовальной ленты (узел R), мм

1350 х 2800

Размер шлифовальной ленты (узел H), мм

1350 х 2800

Размер шевронной ленты (узел H), мм

1350 х 2800

Длина, мм

3150

Ширина, мм

3170

Высота, мм

2450

Вес, кг

10 800
