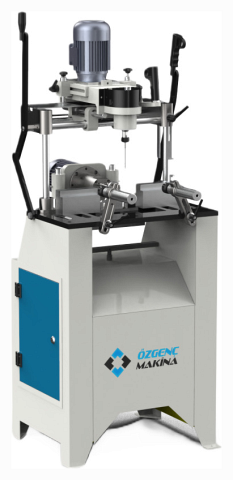

Копировально-фрезерный станок OMRM 117W

Поделиться
Цена по запросу
Мы свяжемся для уточнения задачи и предложим оптимальные варианты
Шеф-монтаж: индивидуально !
Гарантия: 12 месяцев
Самая большая
OZGENC MAKINA
Турция
  • Частота вращения
    11 000 об/мин
  • Вес
    135 кг
Преимущества
  • Фрезерование и сверление отверстий под стандартную петлю за один установ
  • Система подачи СОЖ для фрезерования алюминиевого профиля
  • Базирующая линейка для фрезерования профилей маленького сечения
  • Универсальный шаблон толщиной 4 мм с возможностью замены
  • Вертикальные и горизонтальные ограничители глубины фрезерования
Модель
117W
Частота вращения, об/мин
11 000

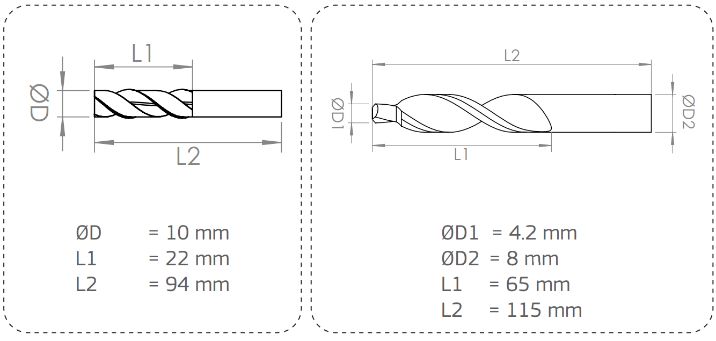

Диаметр фрезы, мм
Ø10 - 94 x h22 / Ø8 - 115 x h65
Мощность мотора фрезы, кВт
1,1
Мощность мотора сверлильной группы, кВт
0,7
Скорость вращения двигателя, об/мин
2810
Напряжение, В
380
Мин. высота профиля, мм
20
Макс. высота профиля, мм
110
Макс. ширина профиля, мм
150
Длина, мм
1630
Ширина, мм
845
Высота, мм
1450
Вес, кг
135
Назначение

Копировально-фрезерный станок OMRM 117W предназначен для фрезерования прямолинейных и криволинейных контуров, пазов и гнезд, а также сверления и зенкования отверстий в алюминиевом и ПВХ профиле.

Область применения

Оборудование применяется в мебельном, багетном, дверном и оконном производстве. Копировально-фрезерный станок OMRM 117W используется для получения профиля различной формы с идеальной повторяемостью размеров.

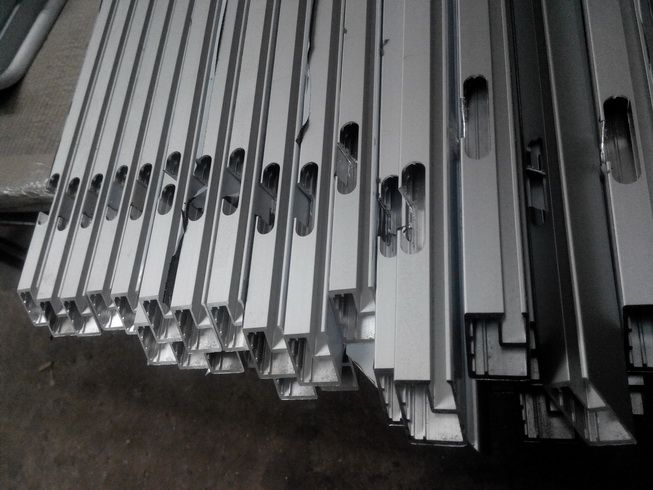

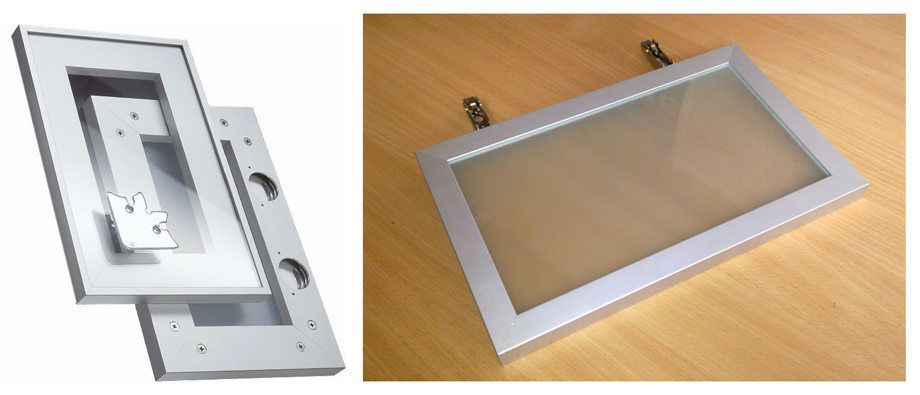

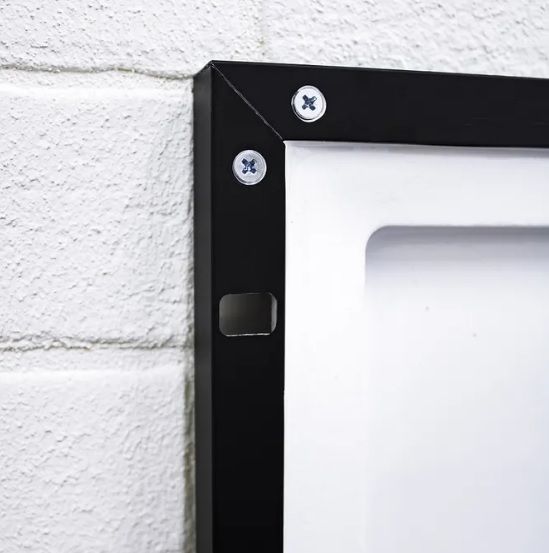

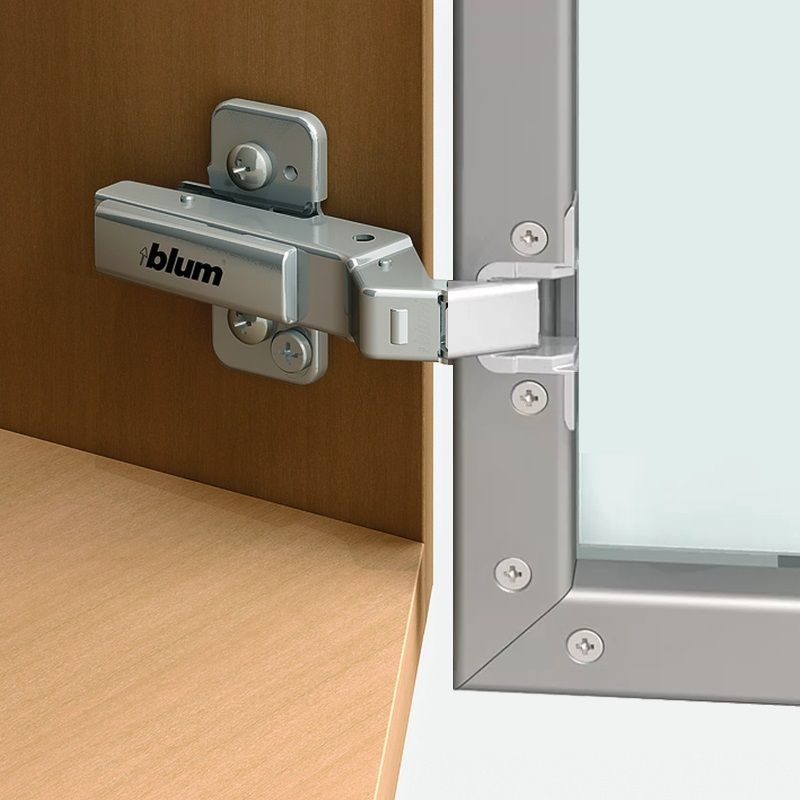

Получаемые изделия

Получаемые изделия Получаемые изделия Получаемые изделия Получаемые изделия

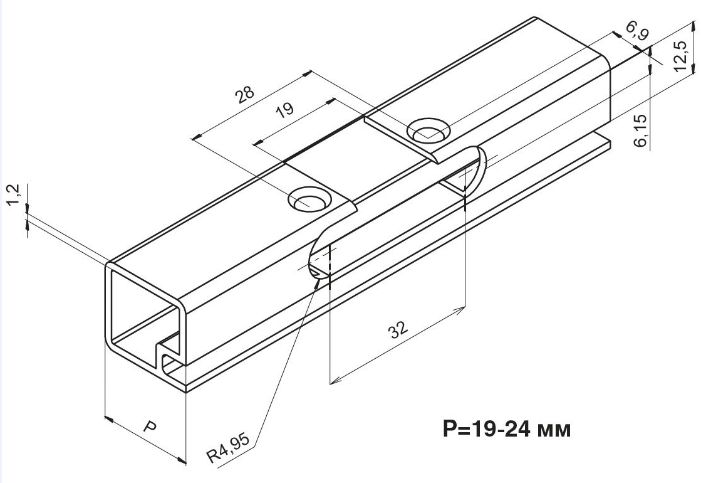

Схема обработки
Конструктивные особенности

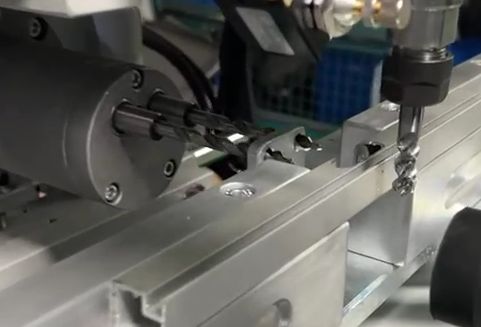

Фрезер и сверлильная группа

Станок оснащен фрезой и 2-я сверлами для сверления и зенковки отверстий.

Компоновка и инструмент подобран под стандартную петлю.

Расстояние между сверлами 28 мм.

Оснастка Оснастка

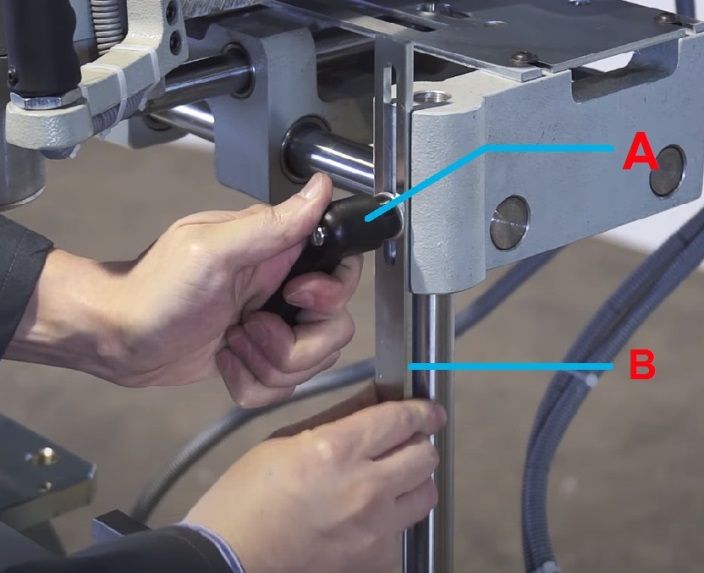

A. Фиксатор ограничительной пластины.

B. Ограничивающая по глубине фрезерования пластина.

Регулировка глубины фрезерования

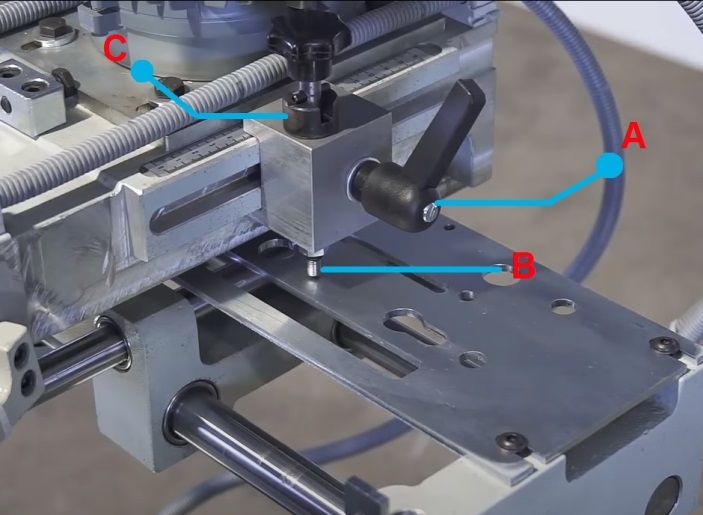

A. Регулировка положения фрезера по ширине профиля осуществляется при помощи линейной шкалы с удобным фиксатором

B. Копир с соотношением фрезерования 1:1

C. Фиксатор положения копира

Настройка копира

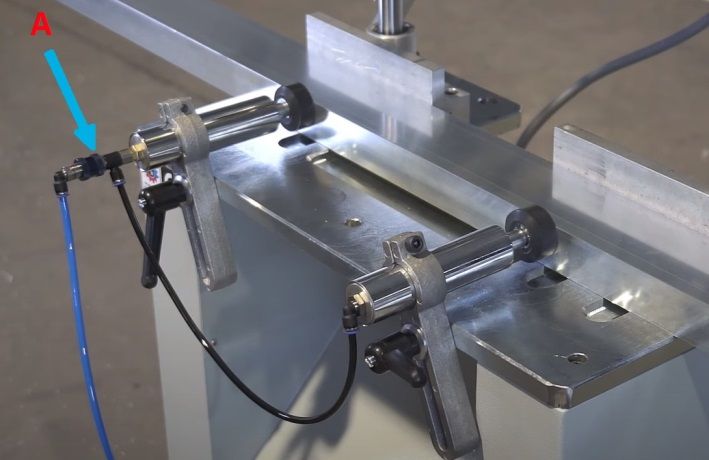

A. Пневматический клапан, осуществляющий переключение воздушного потока пневмо-зажимов.

Прижимы

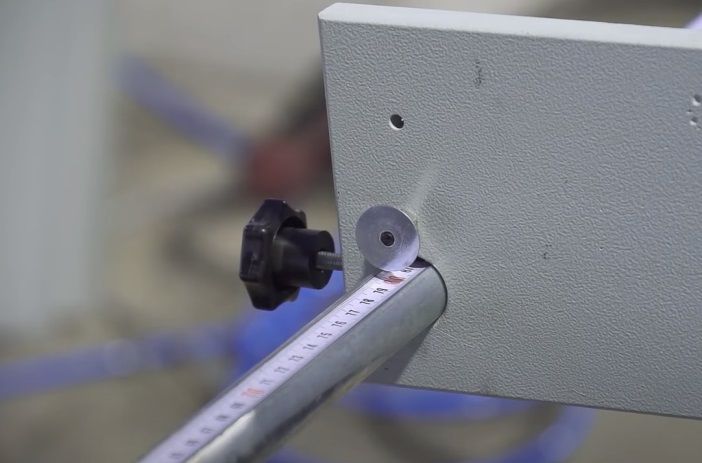

Удобное базирование заготовки по упору. Упор настраивается на заданную длину.

Упор для базирования

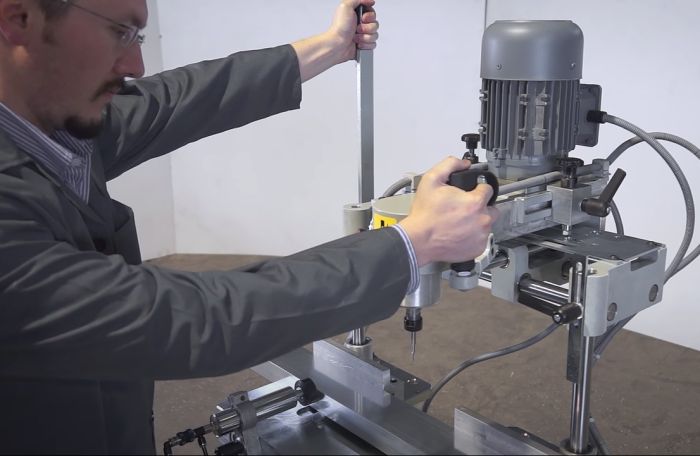

Станок оснащен удобными рукоятками для вертикального и горизонтального перемещения двигателя для фрезерования фурнитурного паза. Плавность перемещения осуществляется амортизаторами.

Перемещение фрезера

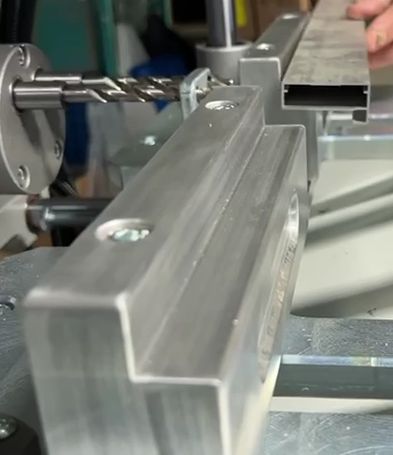

Линейка имеет фрезерованный канал для базирования профилей сложной формы и позиционирования заготовок небольшого размера.

Базирующая линейка

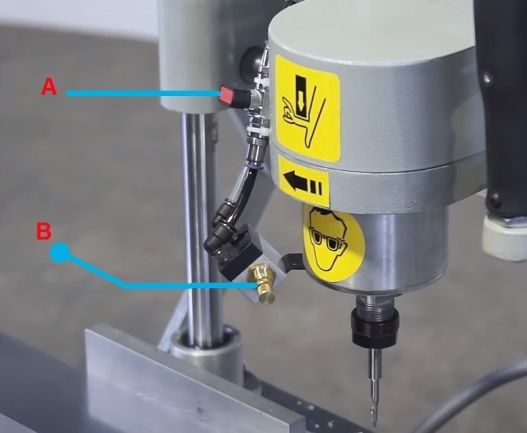

A. Открытие крана подачи СОЖ.

В. Регулировка распыления.

Охлаждающая жидкость

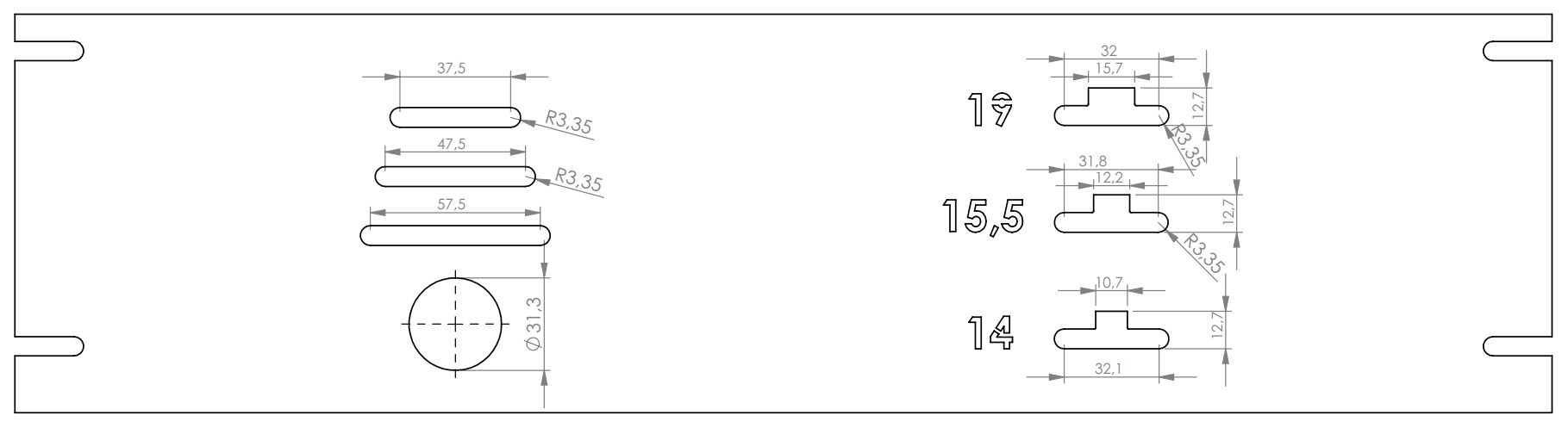

Копировальный шаблон

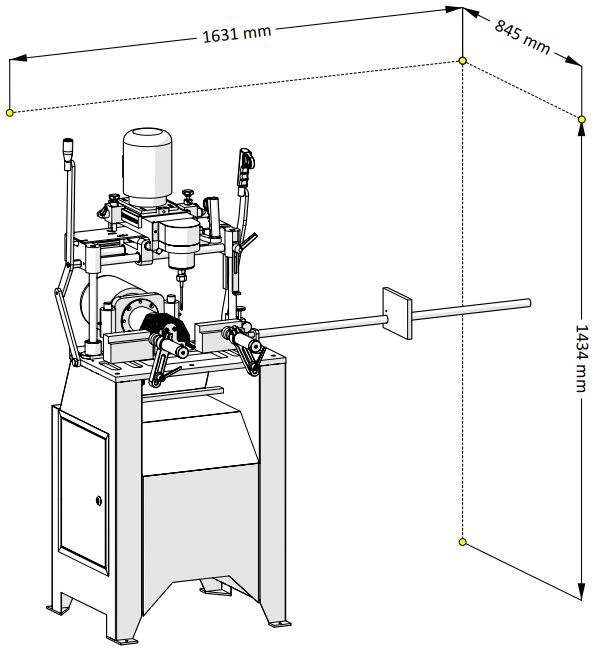

Габаритные размеры
Габаритные размеры
