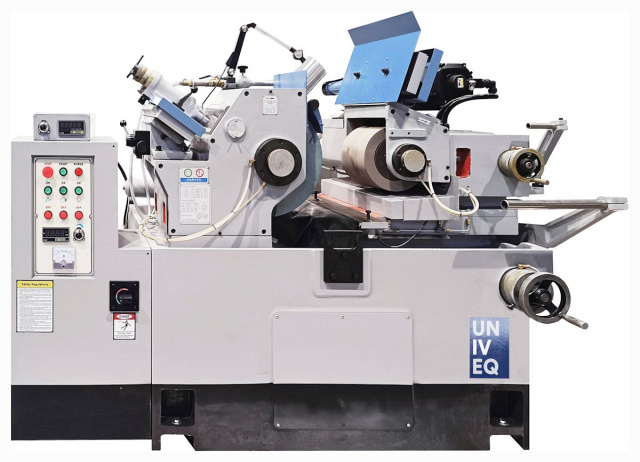

Бесцентрово-шлифовальынй станок UNIVEQ UCG-4520

Код товара: МС 412748

Частота вращения подающего круга

0 - 250 мм
Вес нетто

2850 кг
Угол поворота подающего круга

± 6 °
Диаметр шлифуемой заготовки (со стандартным люнетом)

1 - 60 мм
Наличие ЧПУ

нет

Преимущества

Сервопривод подающего круга
Тайваньские комплектующие
Гидравлическая правка шлифовального круга
Гидравлическая правка подающего круга

Назначение

Бесцентрово-шлифовальные станки предназначены для шлифования наружных цилиндрических поверхностей. При шлифовании наружных поверхностей заготовку (ряд состыкованных заготовок) помещают между двумя абразивными кругами — шлифовальным (режущим) и ведущим и прижимают к опорному ножу. Вследствие наклонной установки ведущего круга за счет сил трения заготовка не только вращается, но и поступательно перемещается (продольная подача). Поперечную подачу осуществляют также ведущим кругом.

Область применения

Бесцентровые шлифовальные станки эффективно применяют при обработке деталей малого и большого диаметров без ограничения длины, либо тонкостенных деталей, а также деталей, имеющих сложные наружные профили (поршень, кулак, иглы и т.д.). В условиях массового производства эти станки характеризуются высокой производительностью и точностью обработки.

Бесцентровым шлифованием на проход обрабатывают заготовки цилиндрической формы малых диаметров, заготовки без центровочных отверстий, тонкостенные трубки с высокой производительностью и точностью.

Бесцентровым врезным шлифованием обрабатывают детали с цилиндрической, конической, сферической и фасонной поверхностями, ступенчатые валики, заготовки для концевого режущего инструмента, детали с разобщенными поверхностями. При бесцентровом врезном шлифовании за одну операцию можно снять любой заданный припуск.

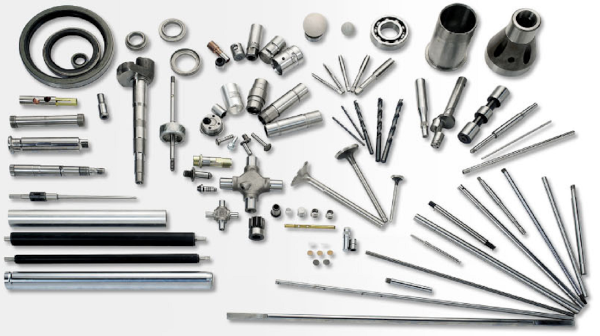

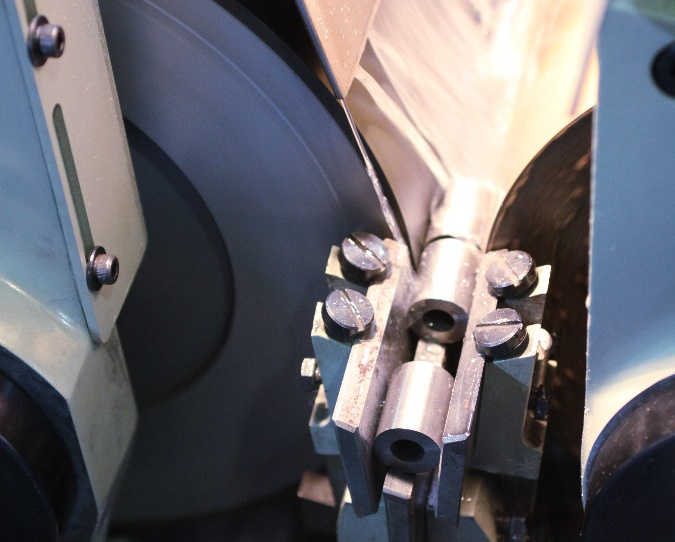

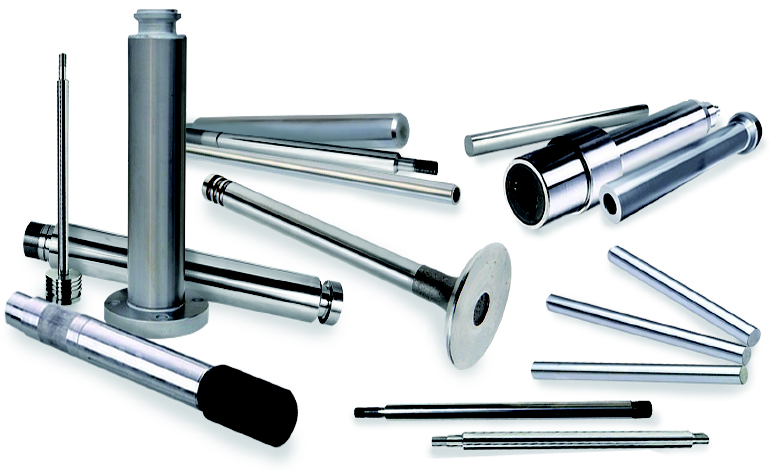

Получаемые изделия

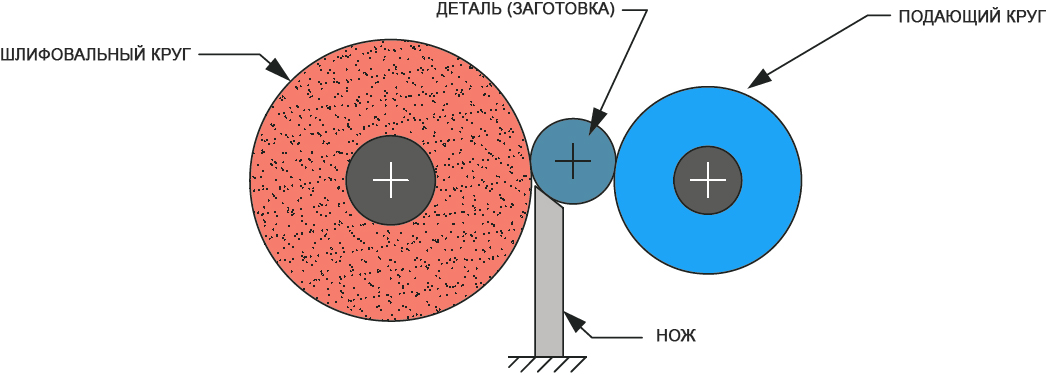

Схема обработки

Конструктивные особенности

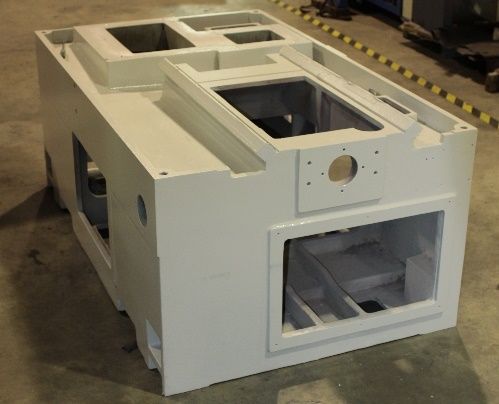

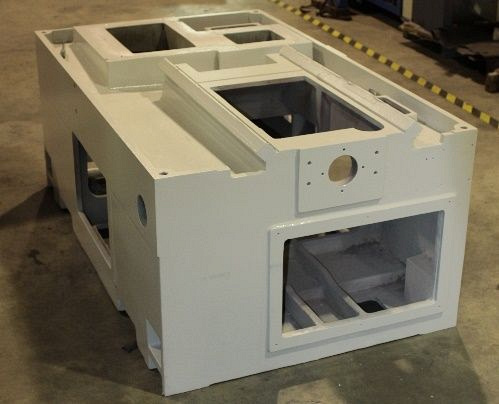

Обеспечивает необходимую жесткость, виброустойчивость и надежность станка во время работы, Корпус станка и девять основных компонентов изготовлены из высококачественного чугуна FC30 путем термообработки с искусственной нормализацией, а затем путем естественного старения. Для механической обработки используется оборудование YASDA, MITSUI, SEIKI, TOSHIBA, ELB и другое мирового класса. Прецизионный размер может достигать микронного уровня для обеспечения высокой точности основных компонентов оборудования.

Благодаря высокой массе станка не требуется специальный фундамент для его установки. Масса станка около 2 тонн (1700 кг).

Двойные V-образные обеспечивают плавное перемещения подающего круга за счет масляной «подушки», предотвращающей контакт металла с металлом, что снижает износ и обеспечивает стабильность обработки.

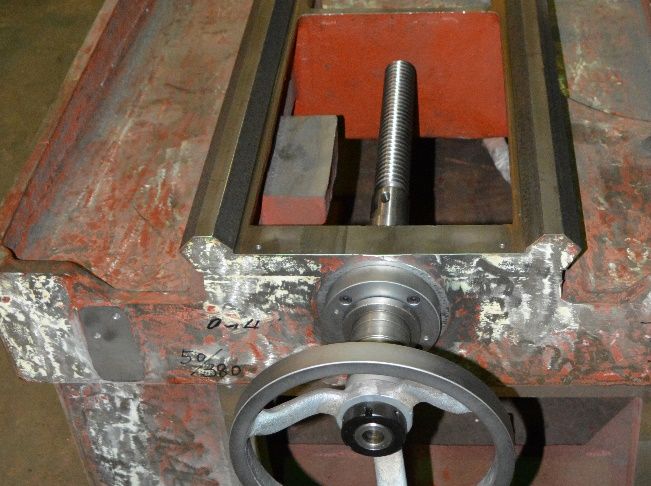

Направляющие нижней плиты подающего круга

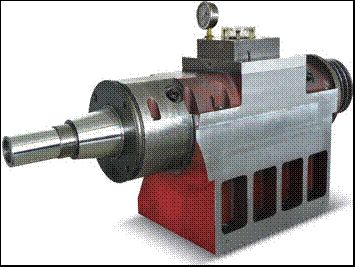

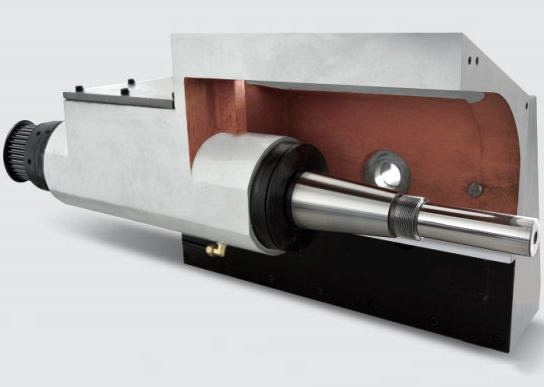

Установлен на гидростатических подшипниках с обеспечением подачи масла под высоким давлением. За счет подачи масла под давлением на поверхности подшипника образуется масляная пленка, которая предотвращает износ подшипника и вала, а также способствует высокой точности обработки с минимальным биением шпинделя. При производстве шпинделя используется никель-хром-молибденовый сплав марки SNCM-21H, упрочненный до HRC62, а эффективный упрочняющий составляет более 1,5 мм.

Изготовлен из японского сплава SNCM-21H, проходит операцию закалки, отпуска, термообработки, а затем креогенной обработки, после чего твердость поверхности достигает 62 единицы по HRC.

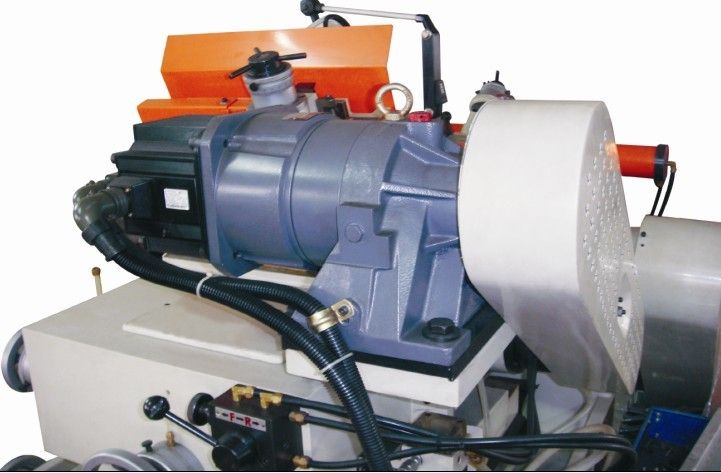

Японский серводвигатель Yaskawa обеспечивает контроль скорости вращения круга в диапазоне от 0 до 320 об/мин и устанавливается для передачи вращения подающего круга с целью идеальной регулировки линейной скорости. Когда диаметр круга уменьшается, линейная скорость круга поддерживается, что позволяет достигать неизменной точности обработки. Передача вращения от двигателя к кругу осуществляется зубчатым ремнем с низким уровнем шума и вибрацией.

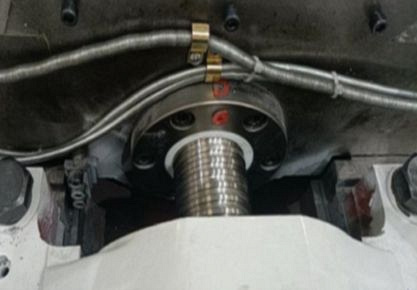

На станке для подачи круга использован подающий винт с шариковой гайкой (винтовая пара) с высокой точностью позиционирования. Благодаря этому достигается высокая точность обработки заготовки и долгий срок службы с постоянной точностью.

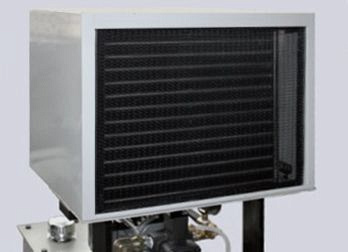

Позволяет с высокой эффективностью охлаждать масло, применяемое для подшипников шлифовального и подающего кругов, а также для гидроцилиндров устройств правки, до рабочей температуры.

По согласованию с заказчиком (опционально) станок может оснащаться системой поддержания постоянной температуры.

Кондиционер охлаждения гидравлического масла в системе

Изготовлены из высококачественного литья марки FC30, нормализованы, а затем отшлифованы. Перемещение правильного приспособления осуществляется за счет гидравлического привода с бесступенчатым регулированием скорости перемещения для простой стабильной правки кругов.

По согласованию с заказчиком (опционально) устройство правки шлифовального круга может оснащаться ШВП и сервоприводами по 1 или 2 осям.

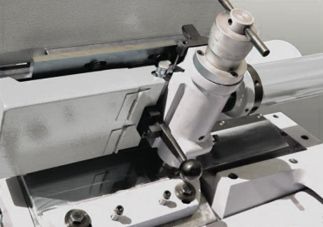

Устройства правки шлифовального и подающего кругов

Комплектация

Стандартная

Стандартная державка опорного ножа + нож для шлифования на проход

Алмазный карандаш для правки кругов (2 шт.)

Установочные башмаки и регулировочные винты

Набор инструментов для обслуживания станка

Дополнительная

Державка опорного ножа + нож для врезного шлифования

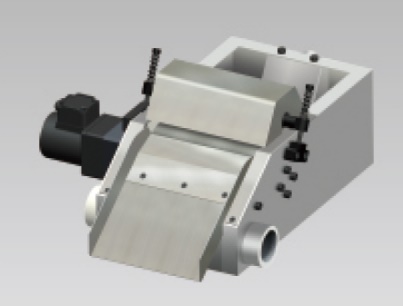

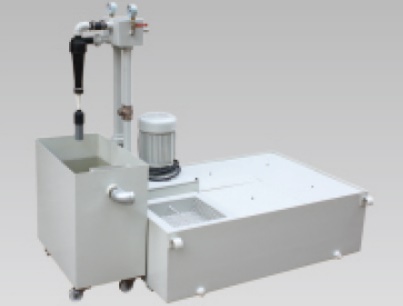

Гидравлический центробежный очиститель СОЖ

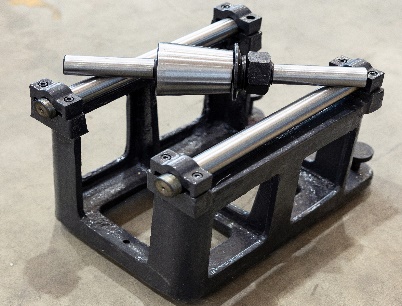

Стенд с оправкой для балансировки шлифовального круга

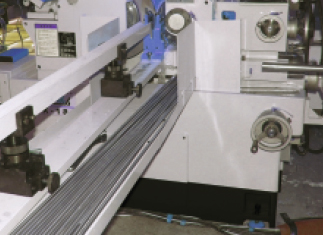

Поддерживающее приспособление V-для длинного прутка

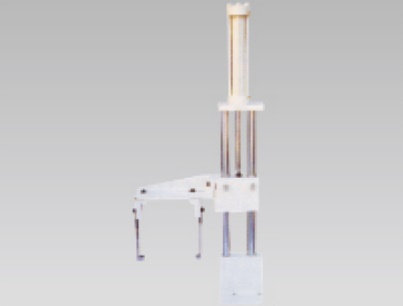

Ручной податчик деталей для врезного шлифования

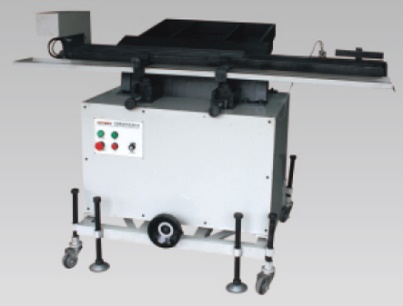

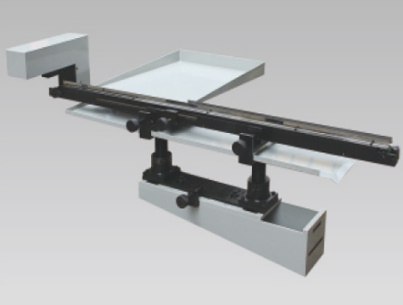

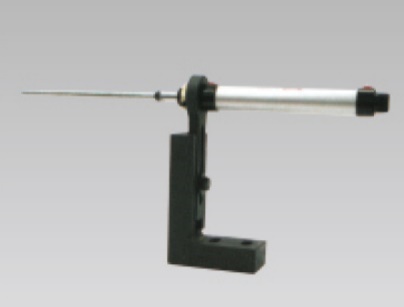

Устройство автоматической загрузки для проходного шлифования

Разгрузочный стол для проходного шлифования

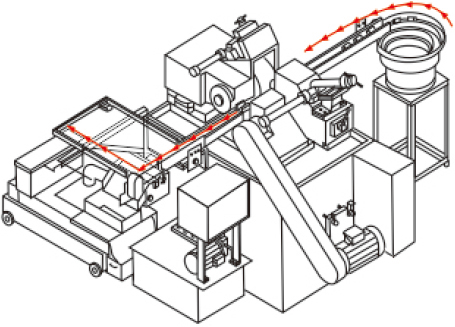

Система автоматизации бункерного типа для процесса проходного шлифования.

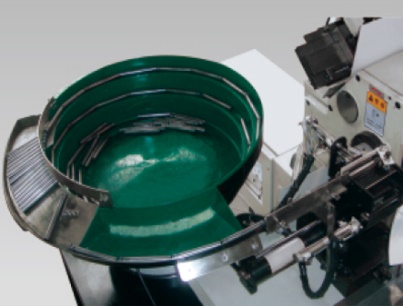

Вибробункер для автоматической подачи мелких заготовок

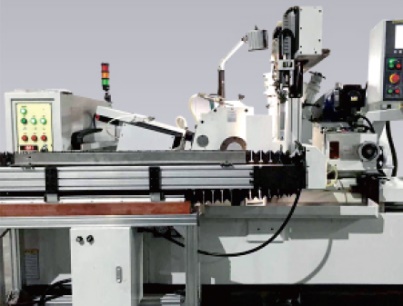

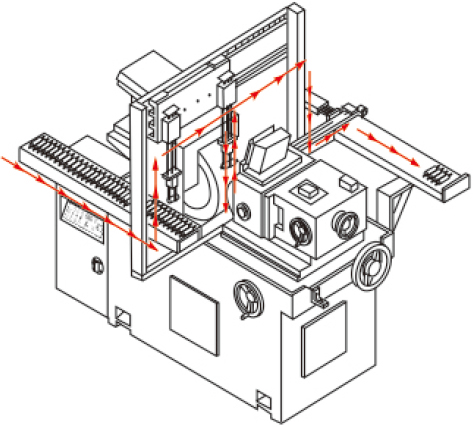

Система автоматизации ленточного типа для процесса врезного шлифования.

Автоматическое устройство для врезного шлифования

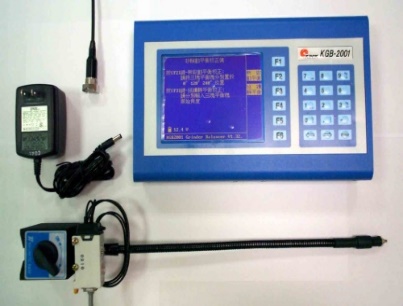

Модуль для проверки и корректировки динамической балансировки шлифовального круга на станке

Автоматическая система динамической балансировки шлифовального круга на станке (MARPOSS)

Приспособление для правки шлифовального круга роликового типа

Система автоматизации ленточного типа для процесса врезного шлифования.

Модель

UCG-4520

МС 412748

ЦЕНА

88 739 $

Диаметр шлифуемой заготовки (со стандартным люнетом), мм

1 - 60

Наличие ЧПУ

нет

Перемещение шлифовального круга за 1 оборот маховика, мм

2,0

Перемещение шлифовального круга за 1 деление маховика (микроподача), мм

0,01

Размер шлифовального круга (D x d x B), мм

455 х 227 х 205

Частота вращения шлифовального круга, об/мин

1520

Мощность электродвигателя шлифовального круга, кВт

Мощность электродвигателя подающего круга, кВт

Мощность гидравлической системы, кВт

1,5

Размер подающего круга (D x d x B), мм

255 х 111 х 205

Частота вращения подающего круга, мм

0 - 250

Перемещение устройства правки подающего круга за 1 деление маховика, мм

0,01

Перемещение устройства правки подающего круга за 1 оборот маховика, мм

2,0

Перемещение узла подающего круга за 1 деление маховика, мм

0,05

Перемещение узла подающего круга за 1 оборот маховика, мм

3,5

Точное микро перемещение узла подающего круга за 1 деление маховика (микроподача), мм

0,001

Точное микро перемещение узла подающего круга за 1 оборот маховика (микроподача), мм

0,1

Угол поворота подающего круга, °

± 6

Угол наклона подающего круга, °

+6 … -5

Перемещение нижней плиты подающего круга за 1 деление маховика, мм

0,01

Перемещение нижней плиты подающего круга за 1 оборот маховика, мм

9,0

Точное микро перемещение нижней плиты подающего круга за 1 деление маховика (микроподача), мм

0,001

Точное микро перемещение нижней плиты подающего круга за 1 оборот маховика (микроподача), мм

0,2

Длина, мм

2900

Ширина, мм

2400

Высота, мм

1850

Вес брутто, кг

3005

Длина, мм

2350

Ширина, мм

1960

Высота, мм

1550

Вес нетто, кг

2850
