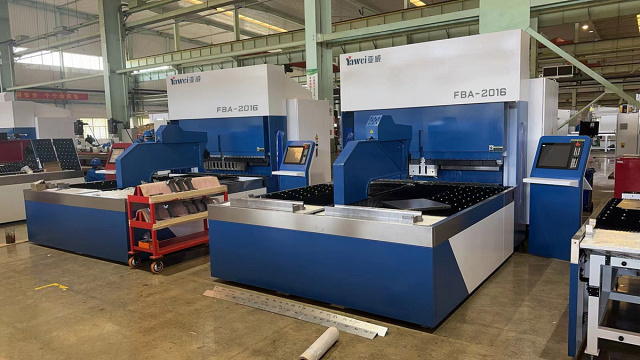

Автоматические панелегибы YAWEI SMD FBA
Cмена инструмента прижимной балки: ручная
Кол-во режимов позиционирования: 2
Толщина обрабатываемого листа
(сталь δb=410 Мпа): 0,35 - 3 мм
Длина гибки: 1400 - 4000 мм
Макс. отгибаемая полка: 165 - 350 мм
- Премиальное оборудование в листообработке
- Промышленная система ЧПУ BECKHOFF (Германия)
- Синхронизированные вращающие прижимы
- Число гибов не ограничено
Автоматические панелегибы YAWEI SMD FBA используются для серийной обработки гнутых деталей типа «панель»*: деталей с плоским основанием и загнутых, с различным числом гибов по своему периметру.
Особенность панелегибов серии FBA — максимальная длина гиба 2000-4000 мм. Максимальная огибаемая полка моделей — до 350 мм.
Автоматические панелегибы YAWEI SMD серии FBA применяются в любых отраслях промышленности, использующих панели:
- металлические двери;
- панели вентилируемых фасадов;
- корпусные детали электрошкафов;
- корпусные детали металлической мебели;
- светильники;
- кабины и двери шахт лифтов;
- производство бытовой техники;
- оборудование для общепита и кейтеринга.
Комплект универсального, прижимного, быстросменного инструмента позволяет осуществлять разнообразные типы гибов на одной детали за одну установку. Специальный прижимной элемент, устанавливаемый с краю, позволяет осуществлять закрытые гибы с четырех сторон панели в атоматичестком режиме.
Удобная система ручной смены прижимного инструмента в зависимости от длины заготовки, позволяет экономить время на переналадку с одного типоразмера детали на другой. Длина прижимного инструмента устанавливается по длинной стороне.
Панелегиб имеет два комплекта гибочного инструмента: верхний и нижний, которые могут реализовать гибку с положительным и отрицательным углом, радиусный гиб и прижимной модуль с автоматической регулировкой длины прижима, обеспечивают эффективную и точную гибку заготовок сложного сечения.
Позволяет обеспечить точность геометрии будущей панели (детали), в случае если конструктив подразумевает нелинейную внешннюю кромку или есть погрешности раскроя по внешней кромке.
Возможности модуля:
- Позиционирование заготовки по внешней кромке;
- Позиционирование заготовки по «вырубкам».
Панелегиб имеет модуль подачи листовых заготовок. После того, как заготовка размещена на столе, осуществляется позиционирование и зажим заготовки и происходит процесс гибки с помощью основного гибочного модуля.
Устройство модуля подачи заготовок:
- Позиционирующее устройство;
- Поворотное устройство;
- Зажимное устройство;
- Устройство подачи;
- Основание.

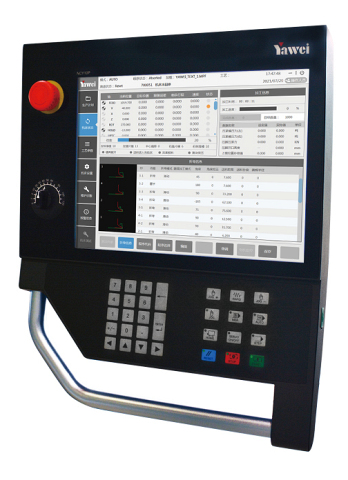

Управление автоматическим панелегибом осуществляется посредством промышленной системы управления с ЧПУ на базе BECKHOFF.
Характеристики:
- 15-ти дюймовый, цветной сенсорный дисплей;
- Внутренняя память позволяющая хранить более 20 000 программ;
- Возможность подключения USB-накопителя;
- 2D моделирование процесса гибки;
- Автоматический расчет прижимной силы;
- Функция коррекции размера и угла сгиба заготовки;
- Система функциональной диагностики;
- 17-ти дюймовый, цветной сенсорный дисплей (опция);
- Автоматизированный проводной интерфейс (опция);
- Функция автономного программирования (опция).
Вся рама позиционируется и обрабатывается за одну установку на высокоточных испанских расточных и фрезерных станках SORALUC для обеспечения стабильности и точности базовых поверхностей станка.
Сварная станина, прошедшая термический «отпуск» обладает большей жесткостью, по сравнению с литыми изделиями и является более подходящей для длительной эксплуатации с высокими нагрузками, при меньшем весе всей конструкции.
Сервомеханическая система гибки обеспечивает точнуютраекторию движения гибочного инструмента.
Процесс настройки удобен. Под управлением системы ЧПУ могут быть реализованы различные режимы гибки, которые также имеют функцию обеспечения безопасности.
Ход и скорость гибочной балки сервопривода можно регулировать в соответствии с требованиями обработки, чтобы можно было достичь более высокой комплексной эффективности гибки и лучшего качества складывания.
Универсальный гибочный и прижимной инструмент позволяет реализовывать положительные, отрицательные и радиусные гибы, а также осуществлять положительное и отрицательное плющение.
Рабочий стол со встроенными стальными шариками и щетиной для уменьшения сопротивления перемещению и исключающий повреждение поверхности.
Штоковый манипулятор состоит из жесткой сварной С-образной рамы. Обеспечивает надежную фиксацию заготовки и точную подачу её в зону гибки.
Для минимизации простоев панелегиба на написания программ гибки для стойки станка доступно приобретение внешнего ПО для рабочего места технолога YAWEI BEND. Программа позволяет импортировать 3D модели деталей и преобразовывать их в программы гибки для панелегиба. Осуществлять симуляцию процесса гибки детали.
Доступно оснащение панелегиба короткими подвижными гибочными ножами.
Данная опция позволяет осуществлять гибку различных элментов не на всю длину изготавливаемых панелей. Таких например как отгибаемые ушки для дальнейшей контактной сварки или клепки.
Возможна разработка и проектирование специального инструмента под уникальные задачи заказчиков в пределах физических возможностей панелегиба. Для оценки и проработки необходимо предоставление чертежей в формате step.
