Автоматический кромкооблицовочный станок Nanxing NB8CHJQ

Детали станин из толстостенного проката, изготавливаются путем лазерной резки.

Сборка станины происходит на специальном стапеле с применением высокоточных сварочных роботов.

Все станины проходят операцию термической обработки для снятия внутренних напряжений.

После термообработки все посадочные площадки и технологические отверстия фрезеруются на прецизионных портальных станках с ЧПУ за один установ.

Процесс сборки является заключительным и крайне важным этапом. Высококлассные инженеры сборочных участков Nanxing отвечают каждый за свою операцию. Таким образом, завод гарантирует стандартно высокое качество произведенных машин.

Завод Nanxing, один из немногих в Китае, имеет собственную лабораторию для контроля качества выпускаемого оборудования. Данная лаборатория имеет систему поддержания постоянной температуры и влажности, оснащена самым современным высокоточным измерительным оборудованием производства Zeiss (Германия) и Aberlink (Великобритания).

Алюминиевая прижимная балка изготовлена из усиленного многокамерного профиля высокой жесткости.

Высота прижимной балки настраивается автоматически электроприводом в зависимости от толщины детали. Толщина задается с пульта управления.

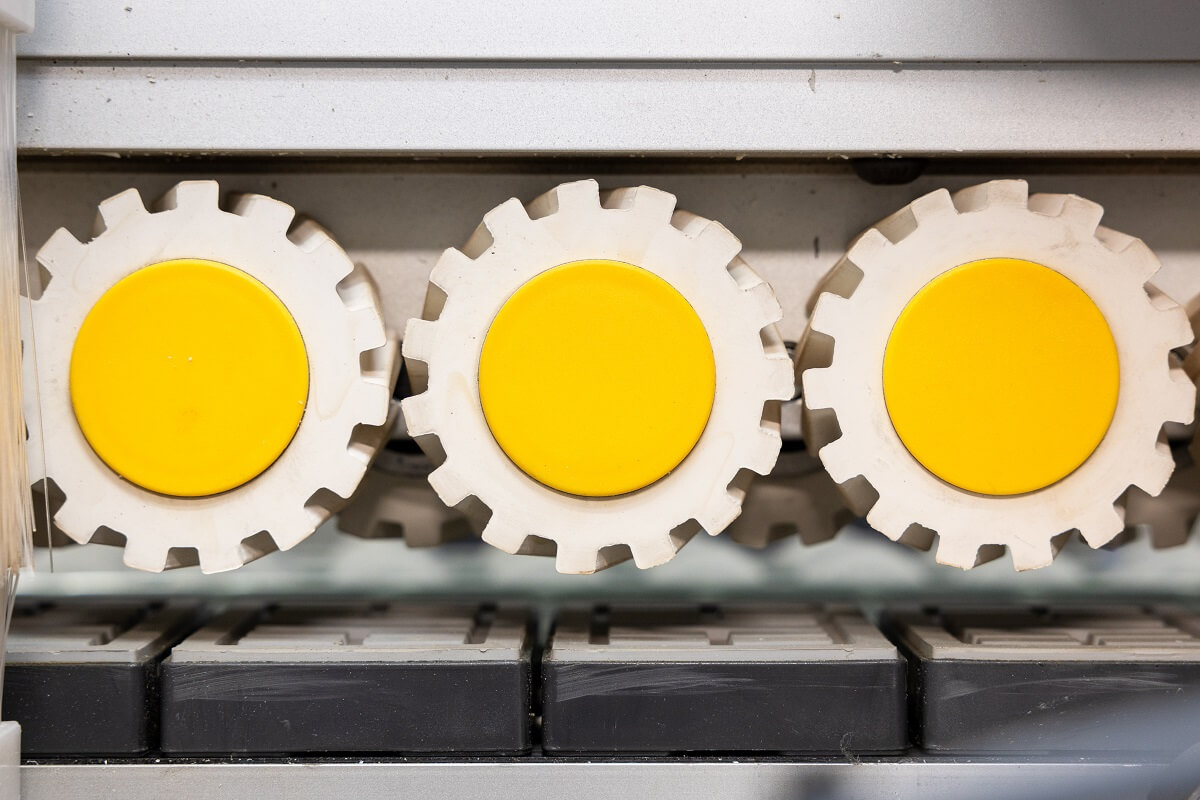

Резиновые ролики имеют малый шаг и большую площадь контакта. Благодаря этому плотно прижимают заготовки, обеспечивая их перемещение без смещения и точность обработки кромки.

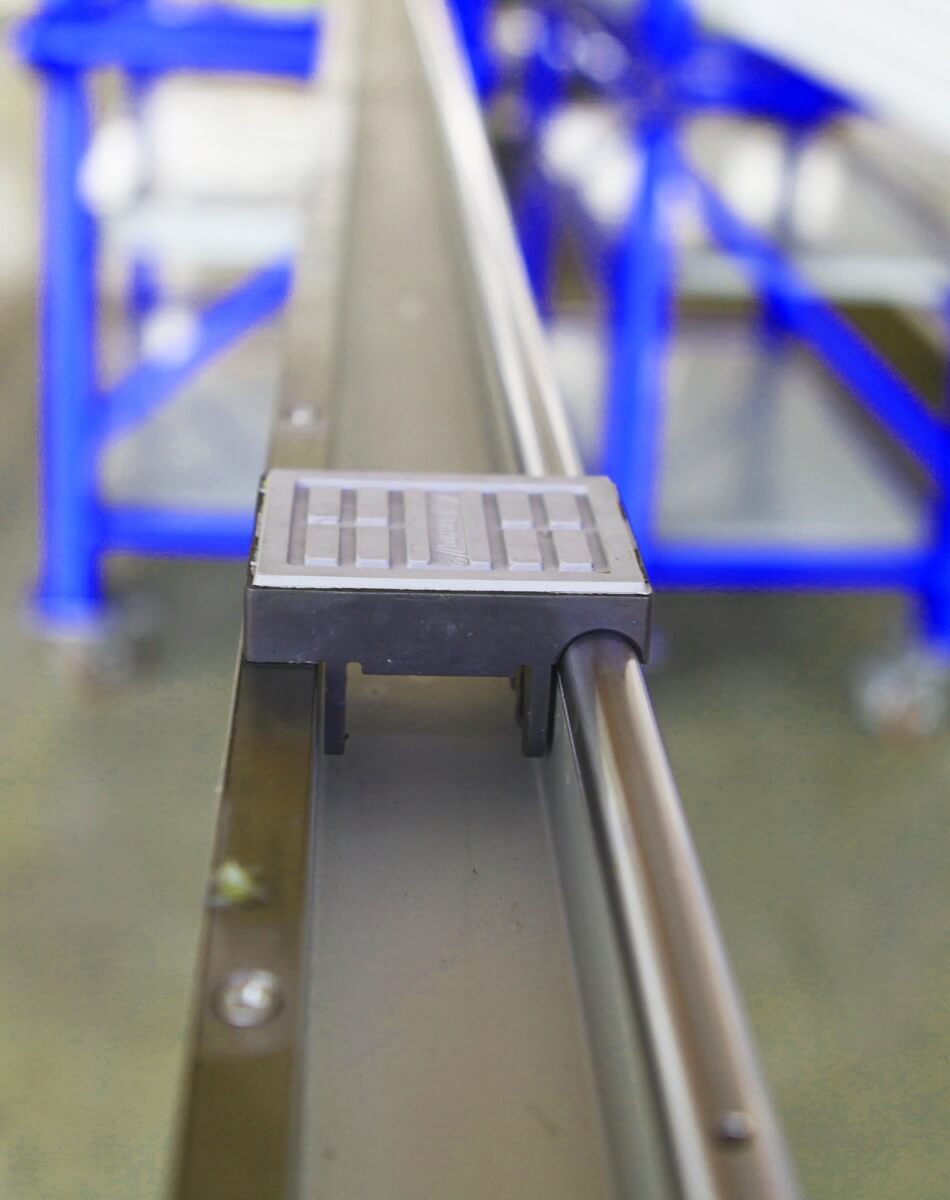

Круглая направляющая конвейера закалена и имеет высокую твердость и износостойкость. Основание башмака конвейера примыкает к направляющей практически без зазоров, гарантируя плавность и ровность хода. Посадочное место для направляющей фрезеруется на прецизионных станках с ЧПУ, поэтому её срок службы практически не ограничен.

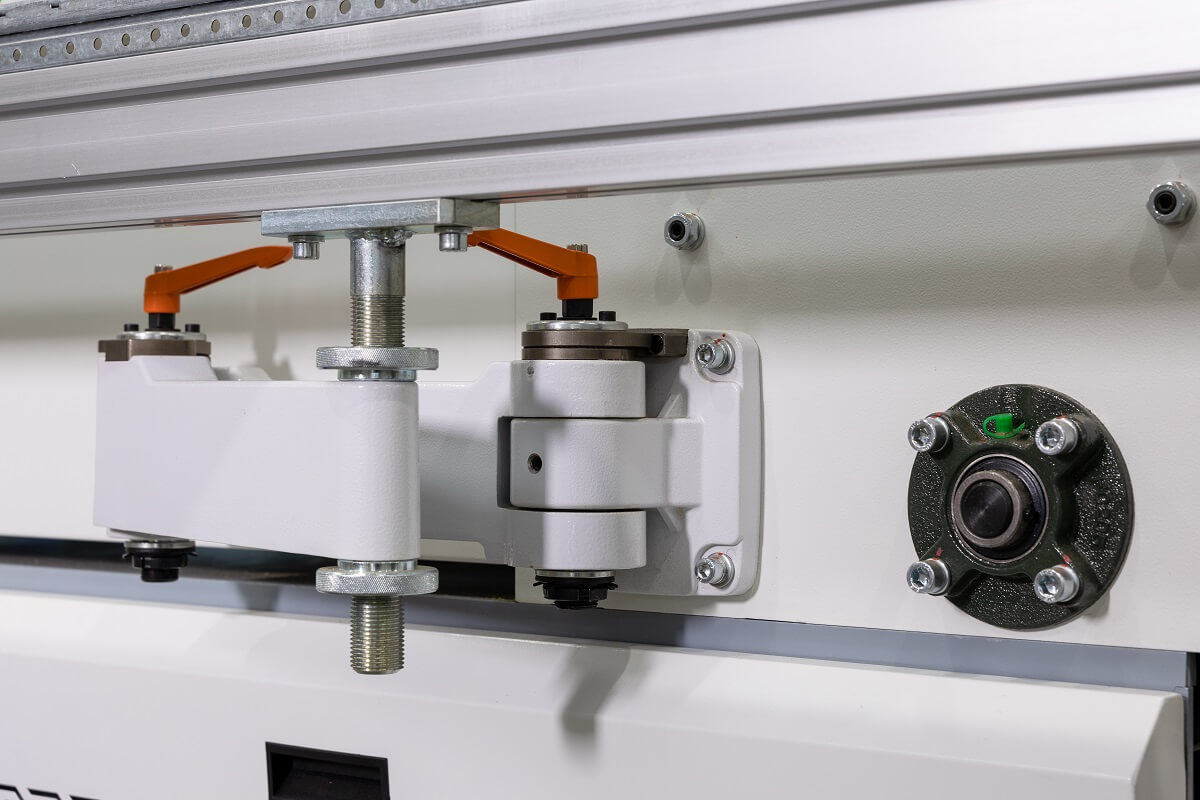

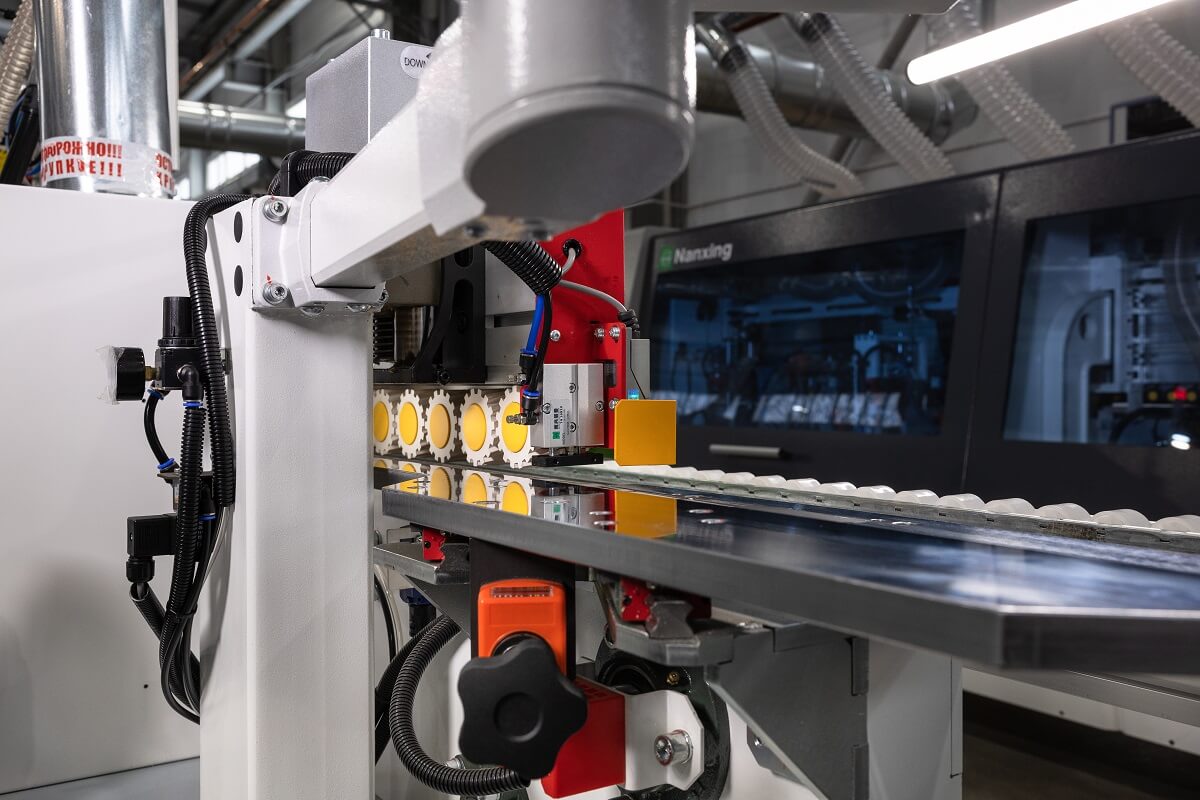

Поддерживающая телескопическая опора с роликами выдвигается до 600 мм и позволяет обрабатывать детали с большим свесом.

Направляющая линейка изготовлена из стальной пластины большой толщины. Крепление к станине с помощью массивного, жесткого кронштейна для обеспечения стабильности позиционирования заготовки.

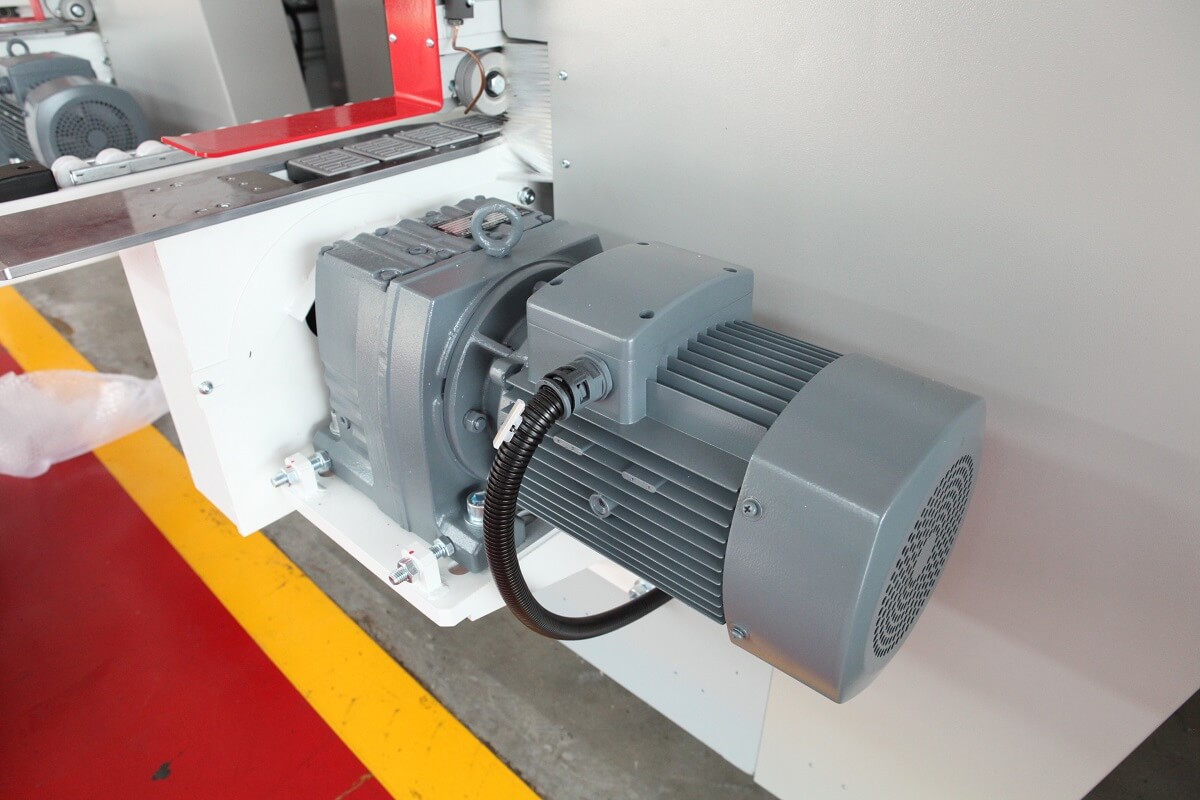

Мощный двигатель с редуктором гарантирует плавную и ровную подачу тяжелых и длинных деталей. Стабильная работа узла подачи обеспечивается системой плавного пуска и электротормоза двигателя в случае аварийной остановки.

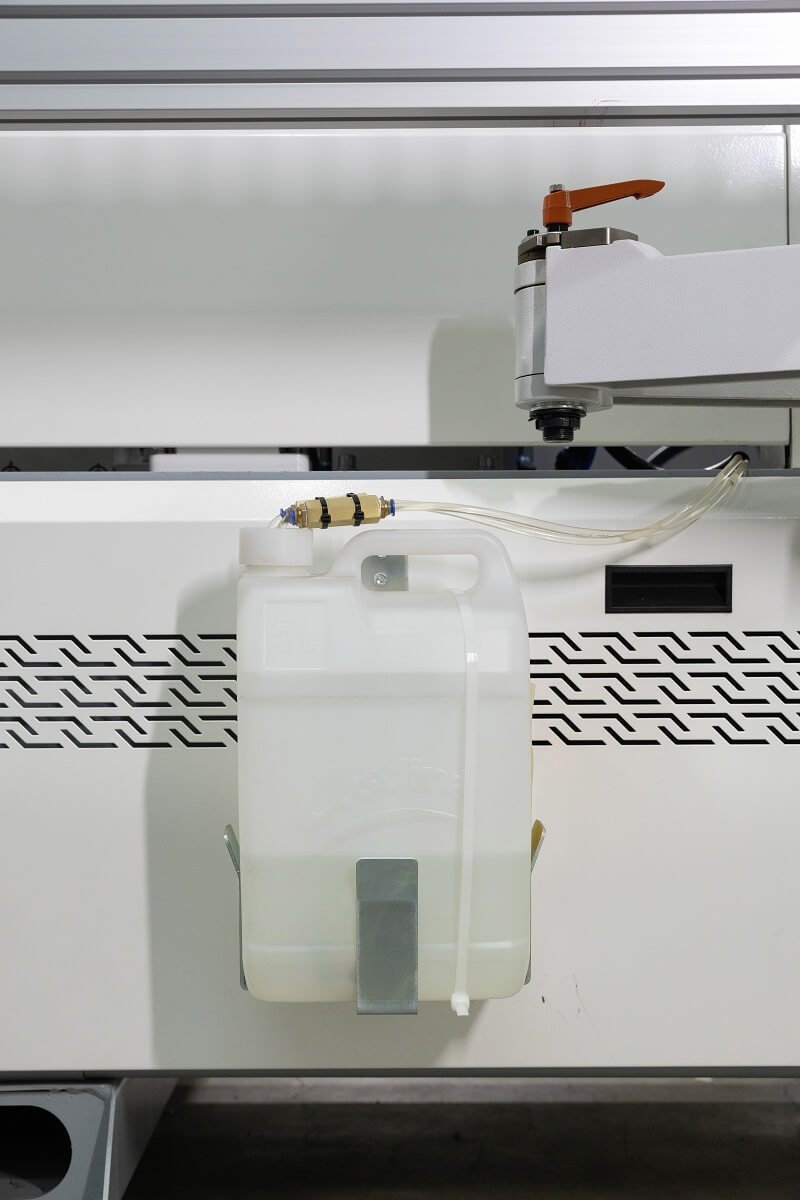

• Разделяющая жидкость исключает налипание клея на поверхность панели. Находиться перед узлом предварительного фрезерования.
• Очищающая жидкость эффективно очищает поверхность обработанной кромки. Находиться перед полировкой.
• 2 форсунки одновременно наносят жидкость сверху и снизу заготовки.
• Регулировка подачи необходимого количества жидкости.

• Две фрезы с алмазными ножами диаметром Ø125 мм высота H35 мм Ø30 мм Z3+3 (Опционально до Н60 мм).
• Два двигателя противоположного вращения с автоматическим подводом / отводом в зону обработки убавляются с помощью пневмоцилиндра.
• Мощность двигателей: 2 x 3,7 кВт
• Частота: 150 Гц
• Скорость вращения: 9 000 об/мин
• Направляющие HIWIN с автоматической системой смазки.
• Регулировка по высоте, позволяет максимально использовать весь ресурс инструмента.

Инфракрасная лампа с рабочей температурой около 300° прогревает торец детали для наилучшего приклеивания кромки. Особенно актуально в зимний период.

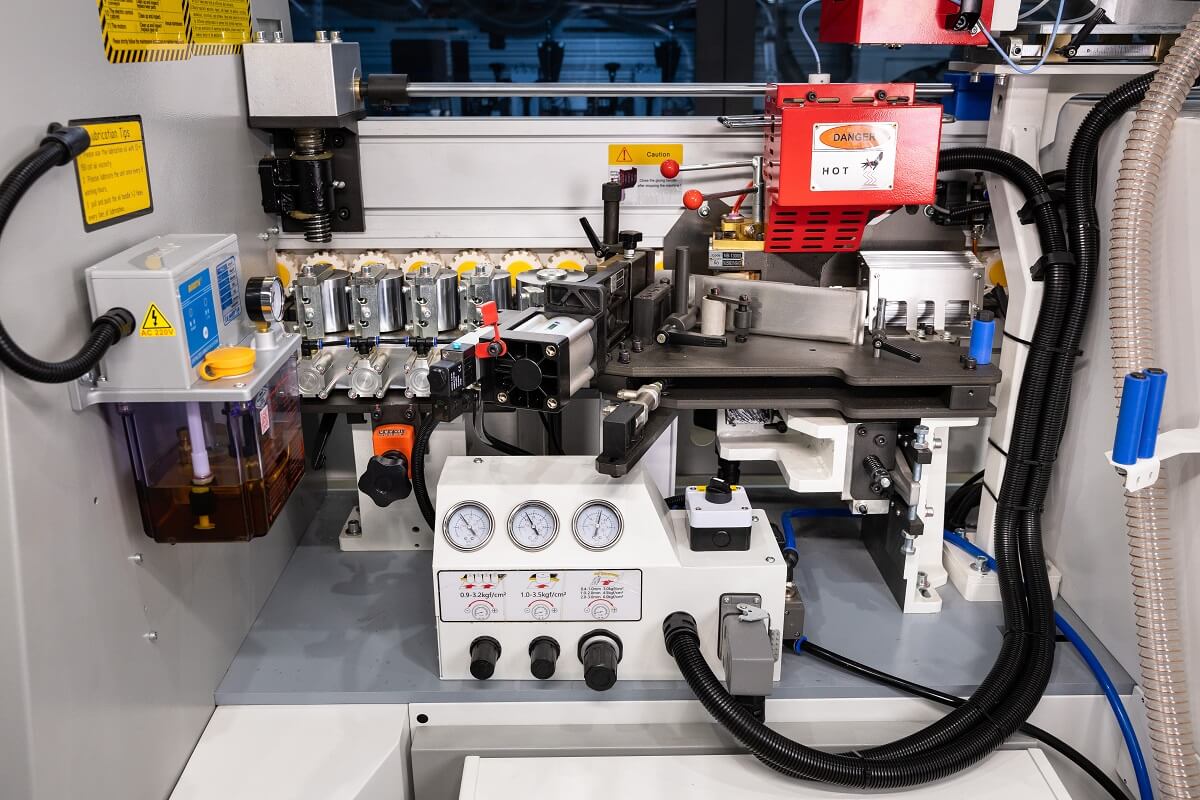

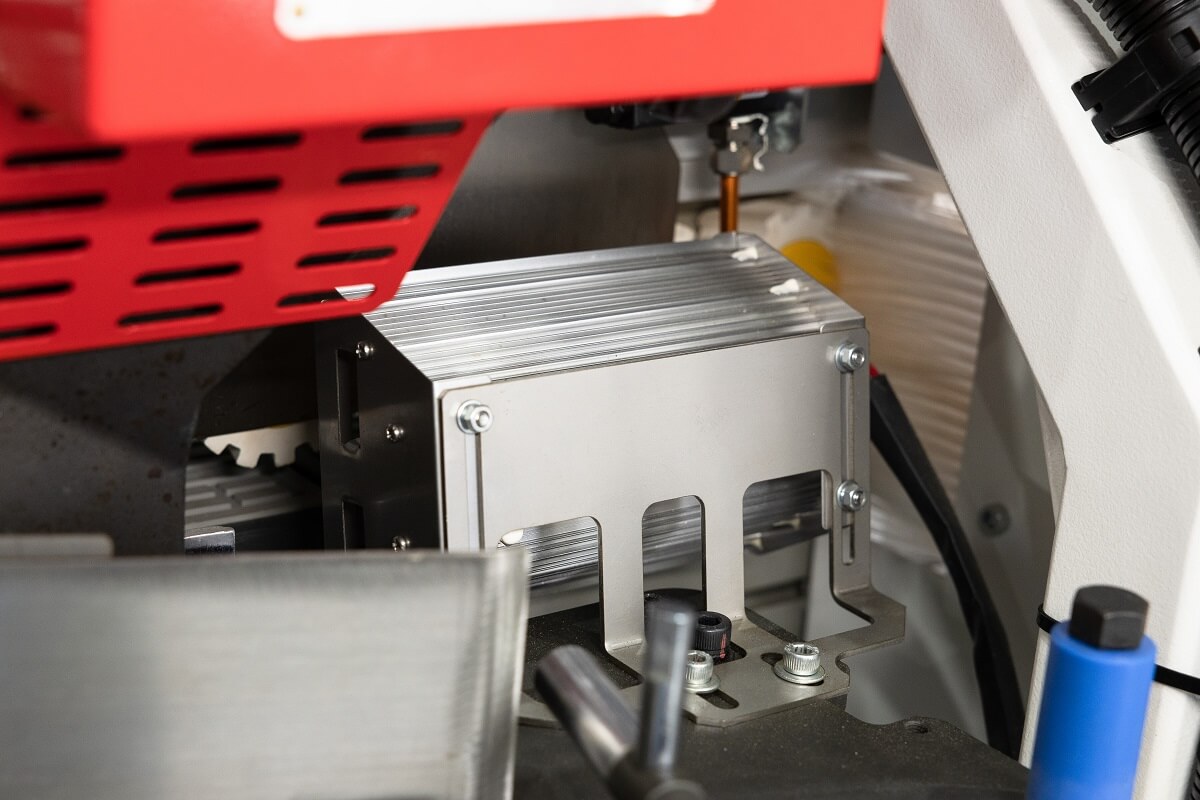

Пневмоцилиндр большого диаметра с электрическим переключателем позволяет гильотине резать кромочный материал до 3-х мм и рассчитан для работы в многосменном режиме.

Индивидуальный блок регулировки давления с регулятором и манометром.

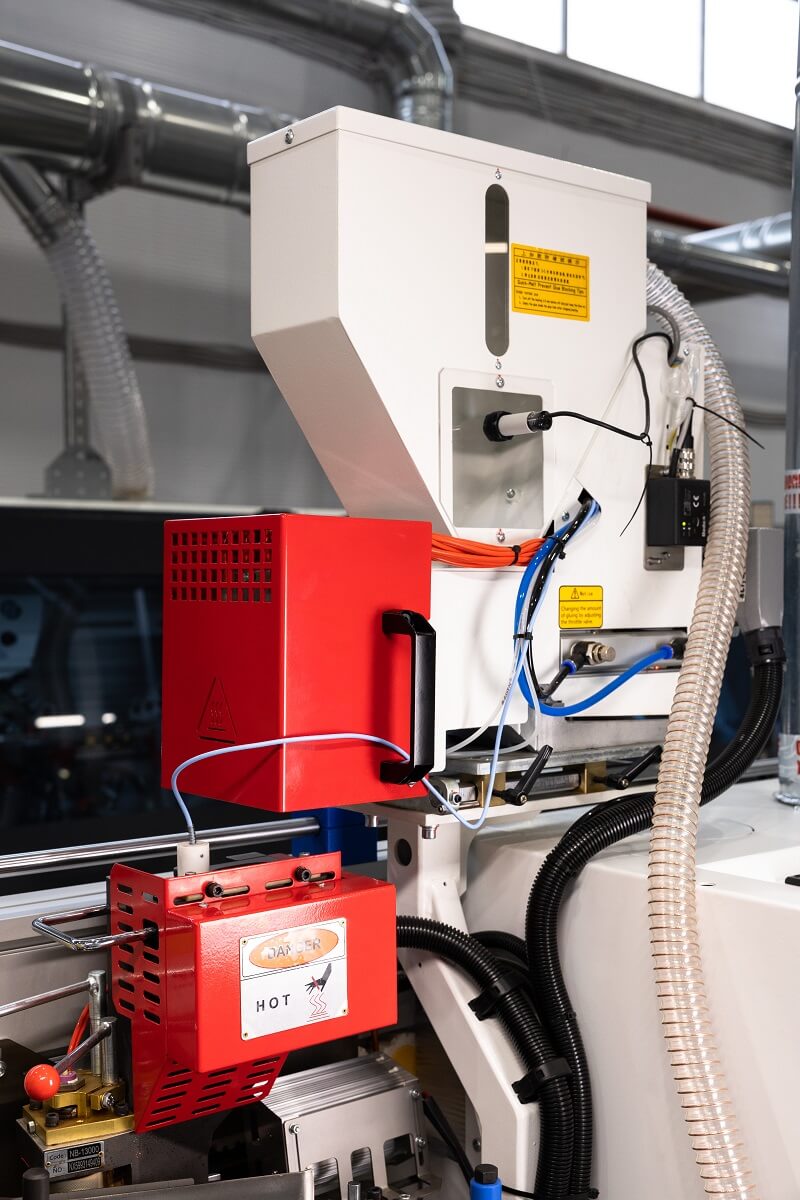

• Верхний клеевой бункер объемом около 10 л.
• Подача необходимой дозировки клея осуществляется с помощью пневмо-шторки.
• Контроль подачи клея с помощью специального датчика.
• Визуальная индикация наполнения бункера.
• Регулировка температуры в предплавителе и клеевой ванне с пульта управления.
• Быстросменная верхняя клеевая ванна.
• Возможность установки клеевой ванны для использования ПУР клея.
• Двигатель привода подачи кромки, клеевого вала и большого прижимного ролика.

• Приводной ролик диаметром 100 мм охлаждает кромку после нанесения клея. Скорость вращения синхронизирована со скоростью подачи конвейера.

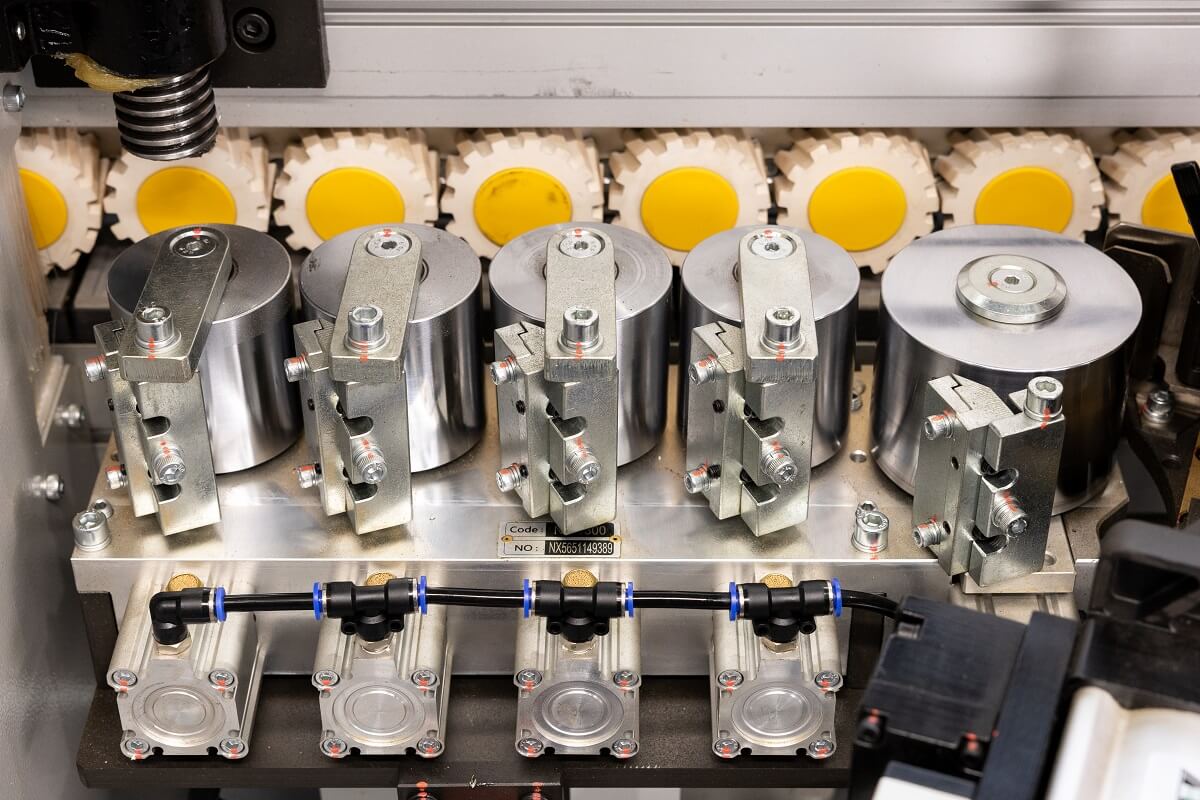

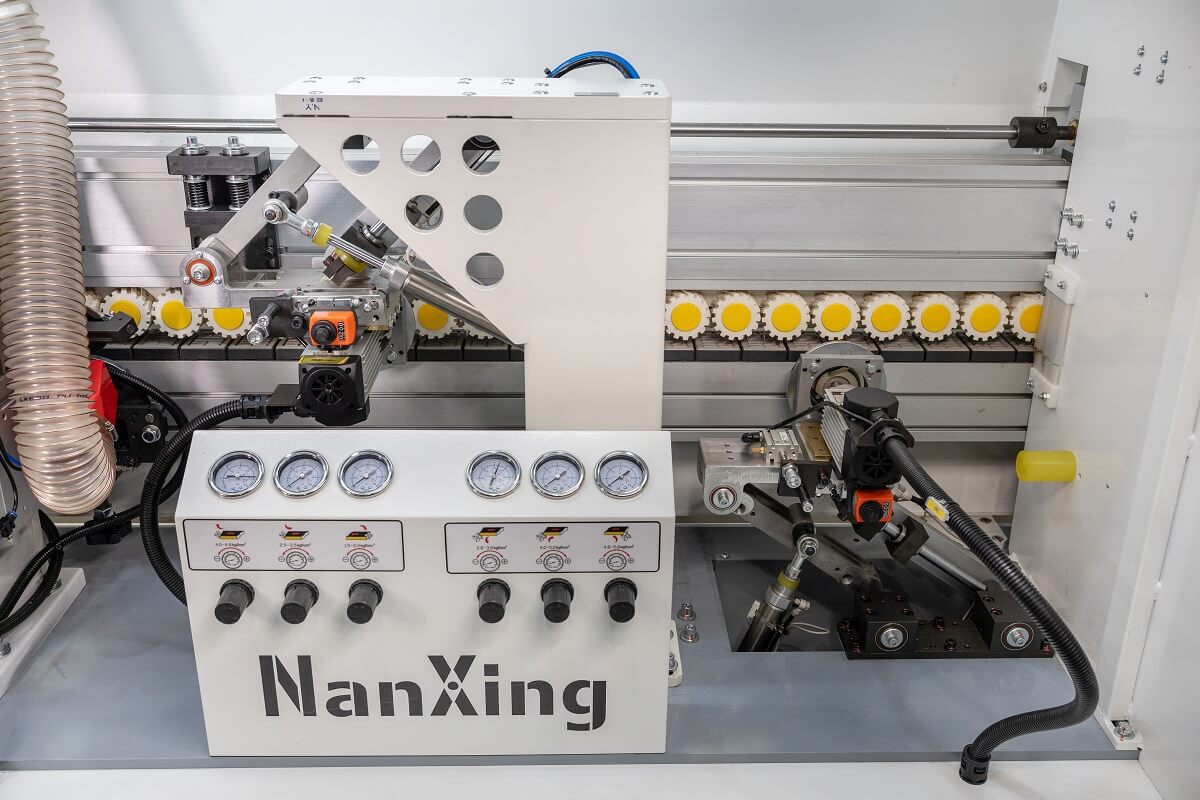

• 4 стальных дожимных ролика диаметром 70 мм.
• Каждый ролик имеет индивидуальный пневмоцилиндр.
• Два ролика – конусные с противоположным углом наклона, для поджима кромки и минимизации клеевого шва.
• Два ролика – цилиндрические, для финишного дожима кромки перед обработкой.
• Cпециальные скребки на роликах для удаления остатков клея.

Масло подается во все необходимые узлы, исключая затраты времени на обслуживание станка.

Узлы подачи масла: узел прифуговки, узел чистовой торцовки, цепь конвейера.

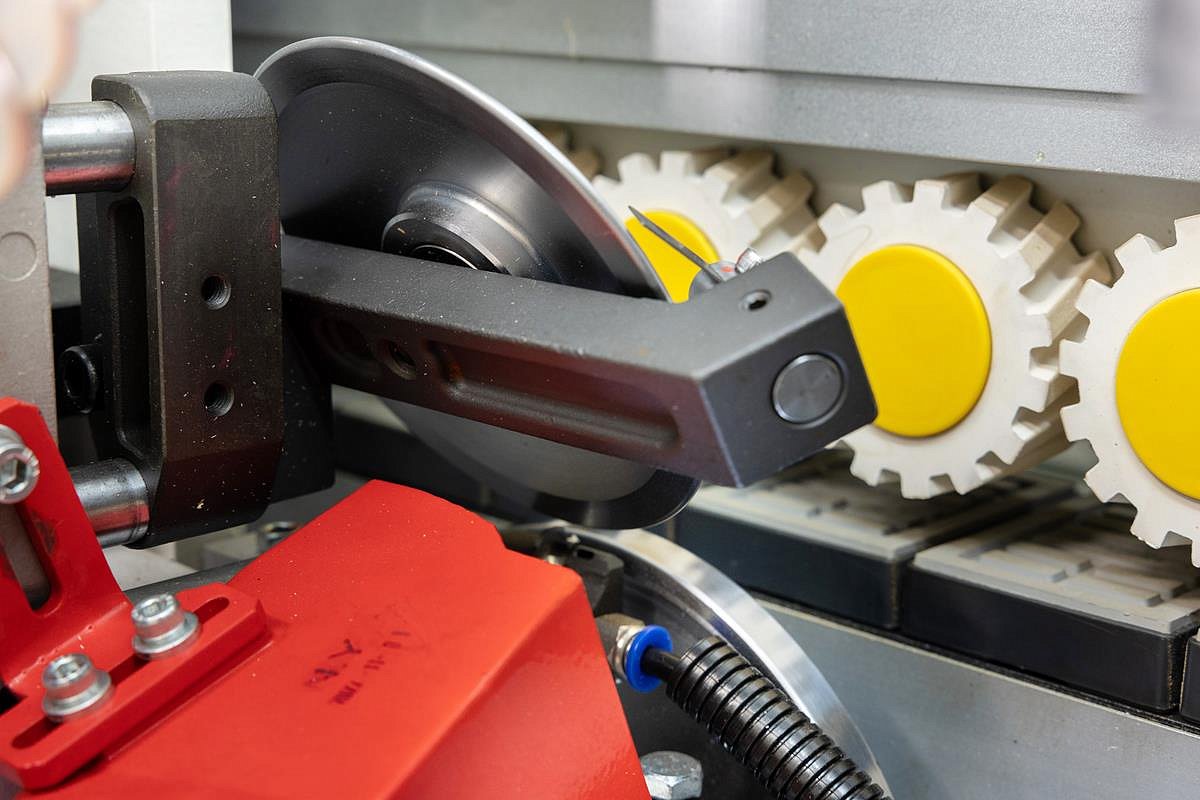

• Предназначен для торцевания переднего и заднего свесов кромочного материала.
• Два независимых двигателя на одной направляющей, расположенной под углом 45°.
• Мощность двигателей: 2 х 0,35 кВт;
• Частота: 200 Гц.
• 2 пилы Ø105 х 22 Z24 расположены под углом 5° к торцам детали.
• Автоматическая смазка направляющих.
• Частотный преобразователь Delta, защита двигателей от перегрузок.

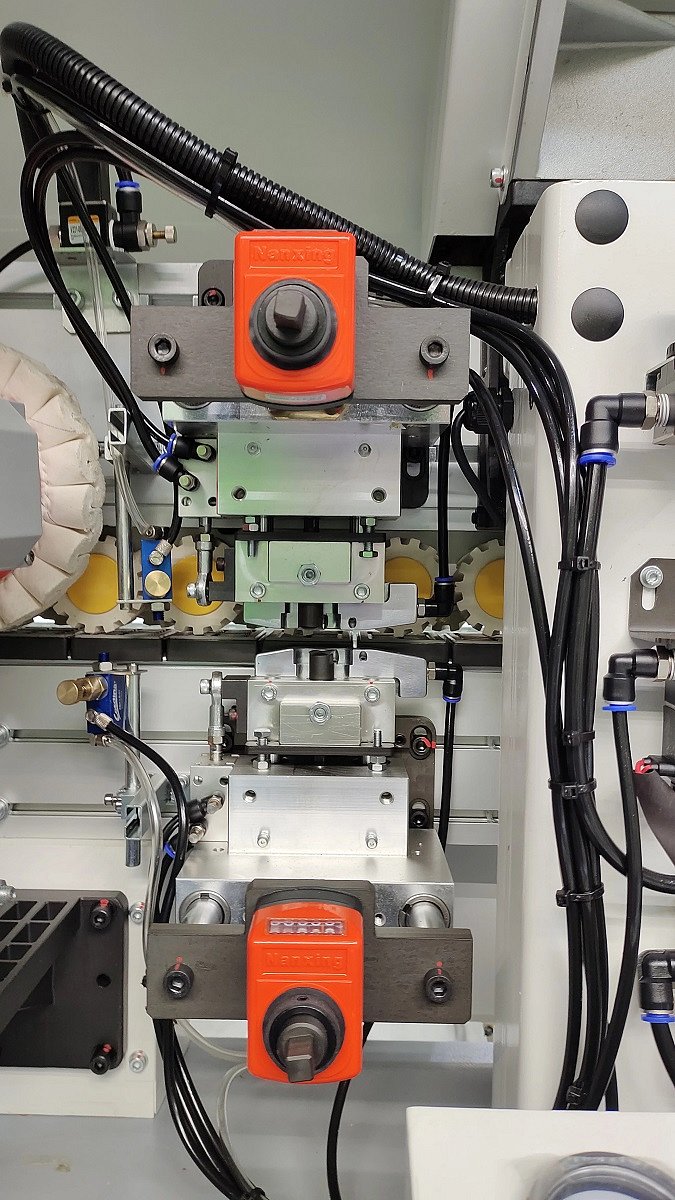

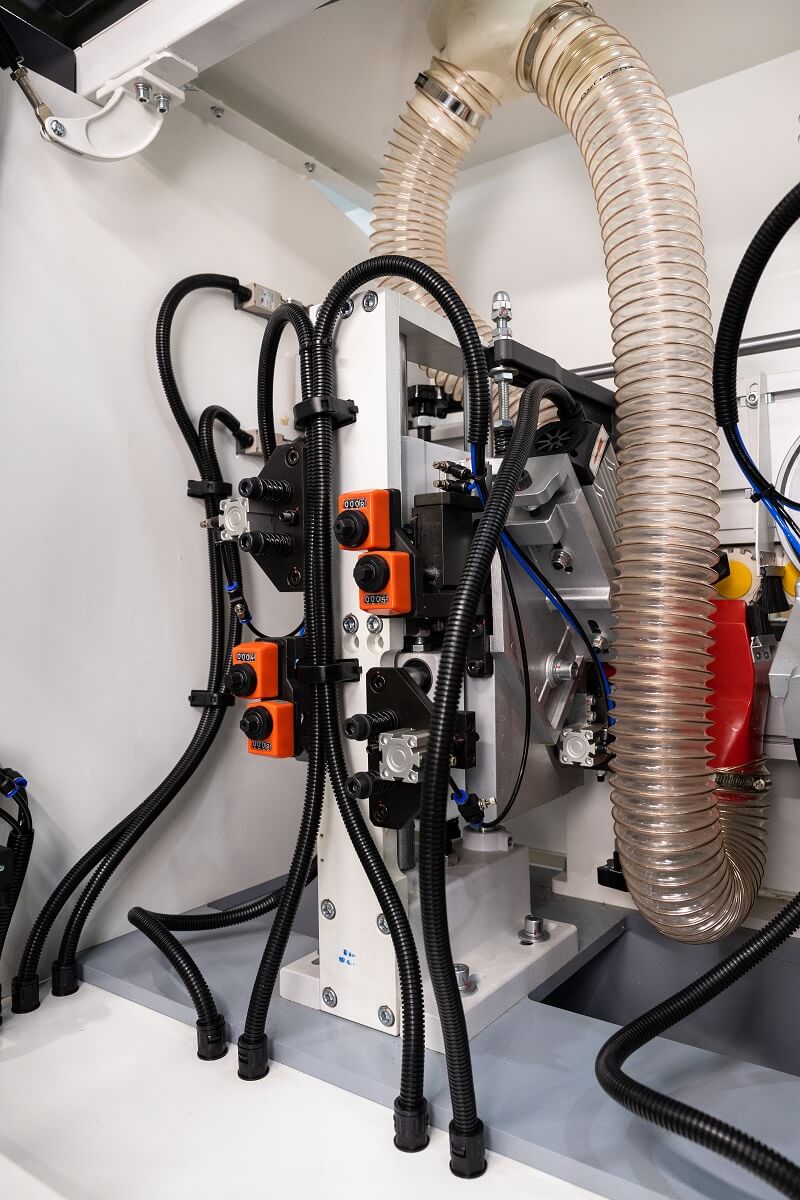

• Предназначен для фрезерования верхнего и нижнего свесов кромочного материала.
• Мощность двигателей: 2 х 0,75 кВт;
• Частота: 200 Гц;
• Скорость вращения: 12 000 об/мин.
• Точность позиционирования заготовки за счет копиров большого диаметра по плоскости сверху и снизу и круглых конусных копиров в торец заготовки.
• В базовой комплектации фрезы R2 Ø69 х Ø16 H13 Z6.
• Узел оснащен аспирационными патрубками.

• Предназначен для фрезерования верхнего и нижнего свесов кромочного материала.
• Мощность двигателей: 2 х 0,5 кВт;
• Частота: 200 Гц;
• Скорость вращения: 12 000 об/мин.
• Точность позиционирования заготовки за счет копиров большого диаметра по плоскости сверху и снизу и круглых конусных копиров в торец заготовки.
• В базовой комплектации фрезы R1 Ø69 х Ø16 H13 Z6.
• Узел оснащен аспирационными патрубками.

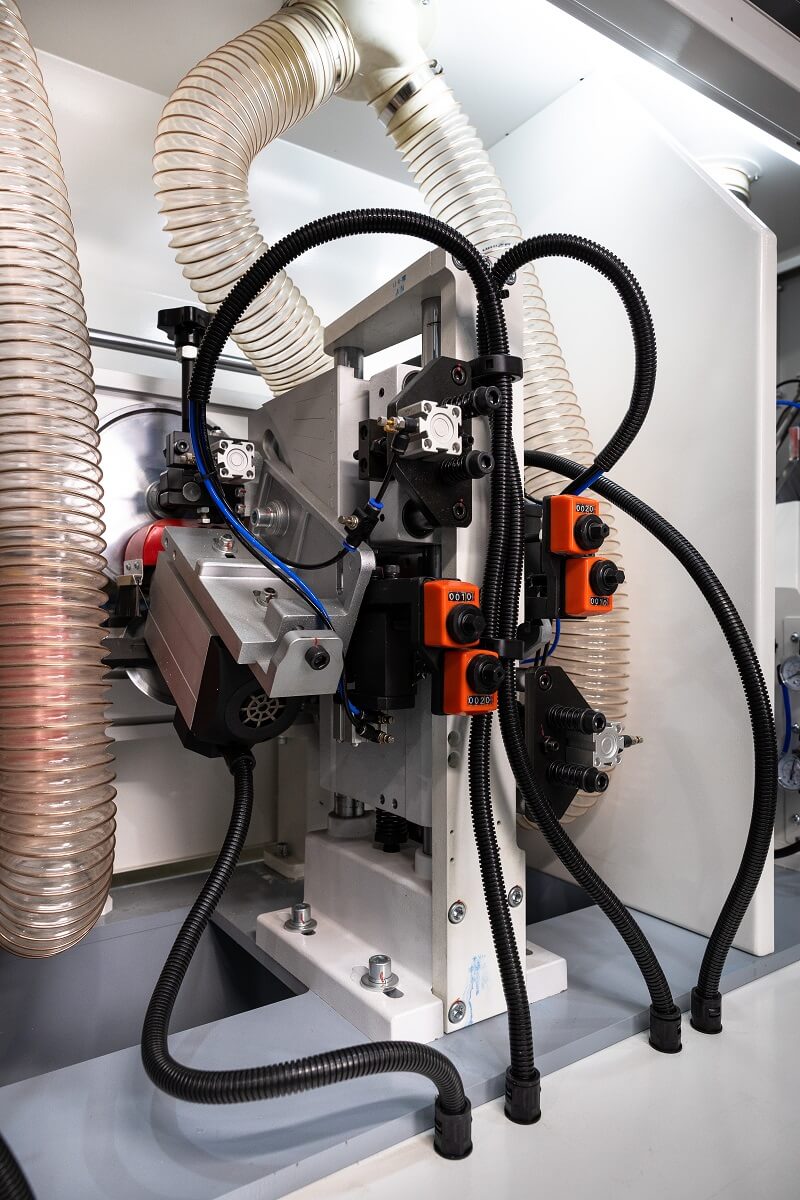

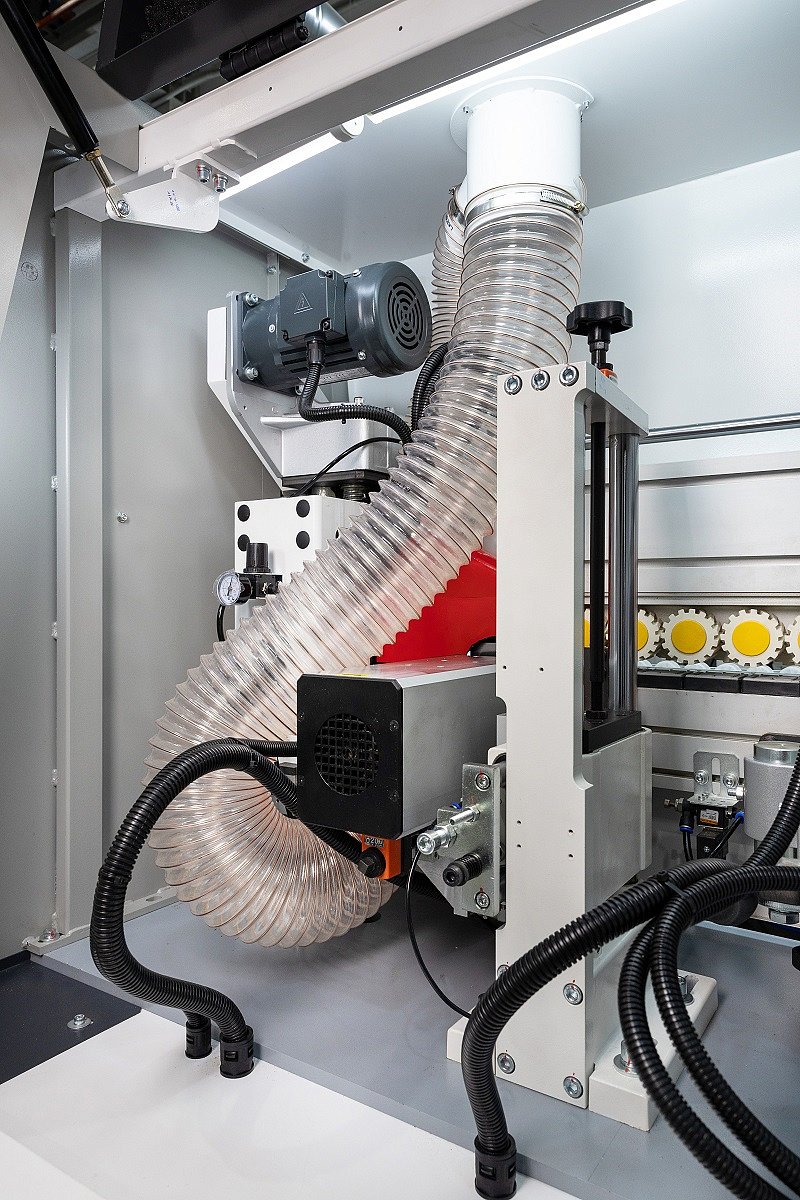

• Узел предназначен для профильного фрезерования передних и задних стыков кромки (углов).
• Мощность двигателей: 2 х 0,3 кВт;
• Частота: 200 Гц;
• Скорость вращения: 12 000 об/мин.
• Движение за счет пневматических цилиндров.
• Узел обкатки регулируется автоматически с помощью электродатчика.
• Оснащен 2 фрезерными инструментами Ø70 х Ø16 R2 Z3.
• Узел оснащен аспирационными патрубками.
• Мин. длина заготовки: 200 мм.
• Макс. толщина заготовки: 40 мм.

• Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования.
• Точность позиционирования заготовки за счет копиров большого диаметра по плоскости сверху и снизу и конусных копиров по торцу заготовки.
• Система охлаждения ножей сжатым воздухом.
• Узел оснащен аспирационными патрубками.

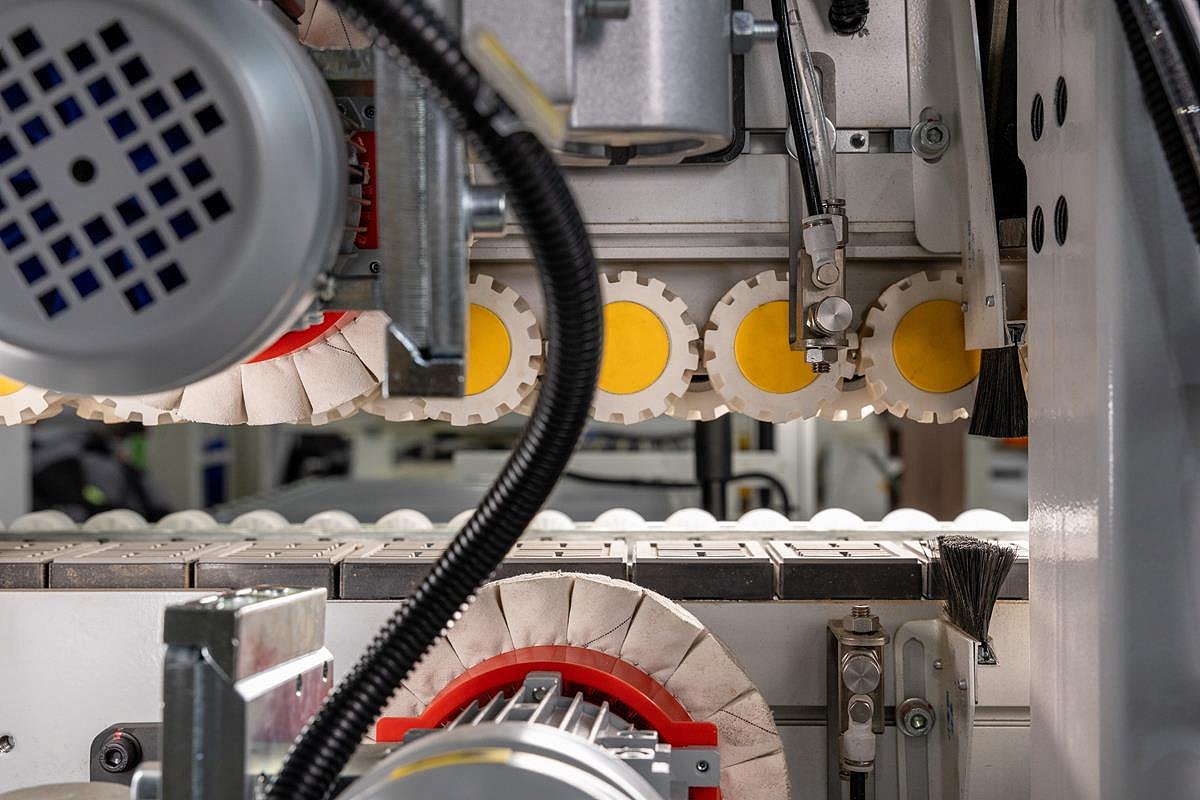

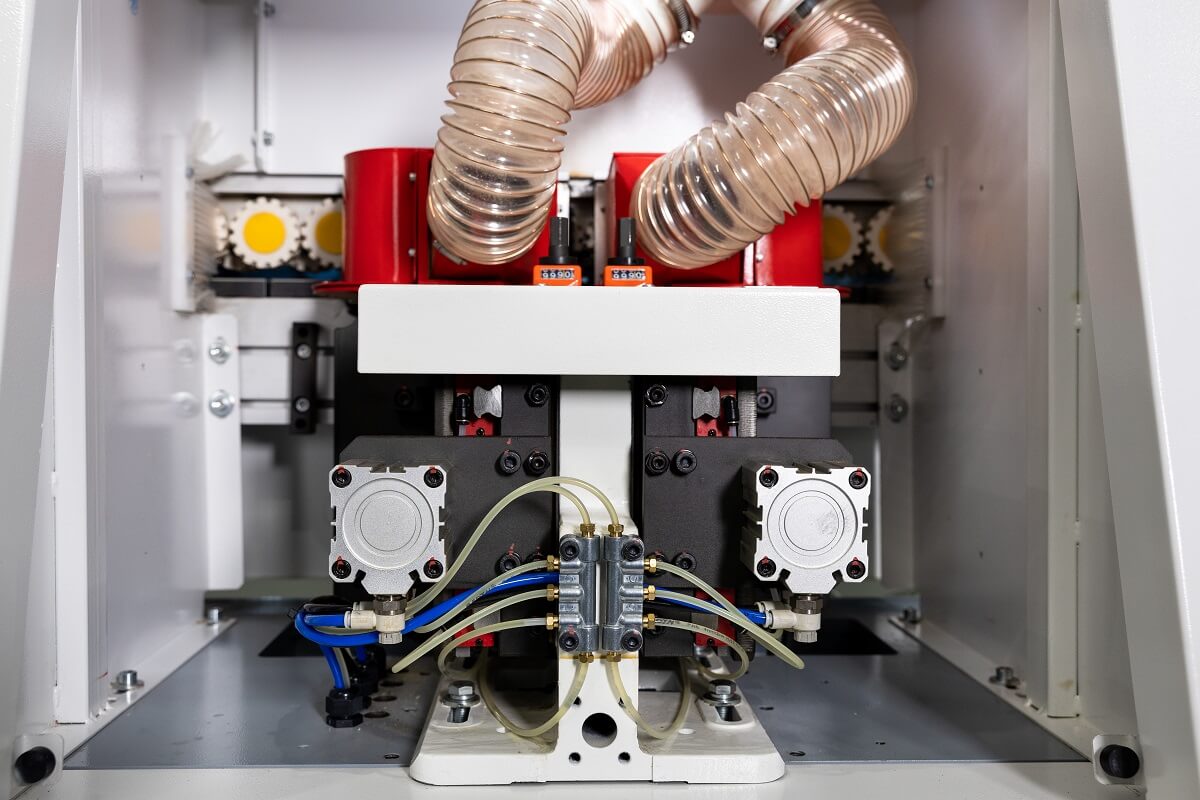

• Предназначен для идеальной финишной обработки поверхности заготовки по плоскости.
• Удаляет остатки клея и микросвесы кромки по плоскости.
• Позиционируется с помощью копиров по плоскостям детали.
• Пневматические цилиндры позволяют быстро вводить и выводить узел в рабочее положение.

• Обеспечение стабильной работы за счет подключения постоянного питания
• Оснащен 2 двигателями мощностью 0,37 кВт, частота 50 Гц, скорость вращения 1350 об/мин.

• Узел предназначен для пазования нижней плоскости заготовок, при этом сохраняет все предыдущие операции.
• Регулировка паза от края детали.
• Мощность двигателя 7,5 кВт.
• Система аспирации эффективно убирает стружку из зоны обработки. Чистое пространство в пазовальном узле обеспечивает высокое качество обработки.

Инструмент в комплект поставки не входит!

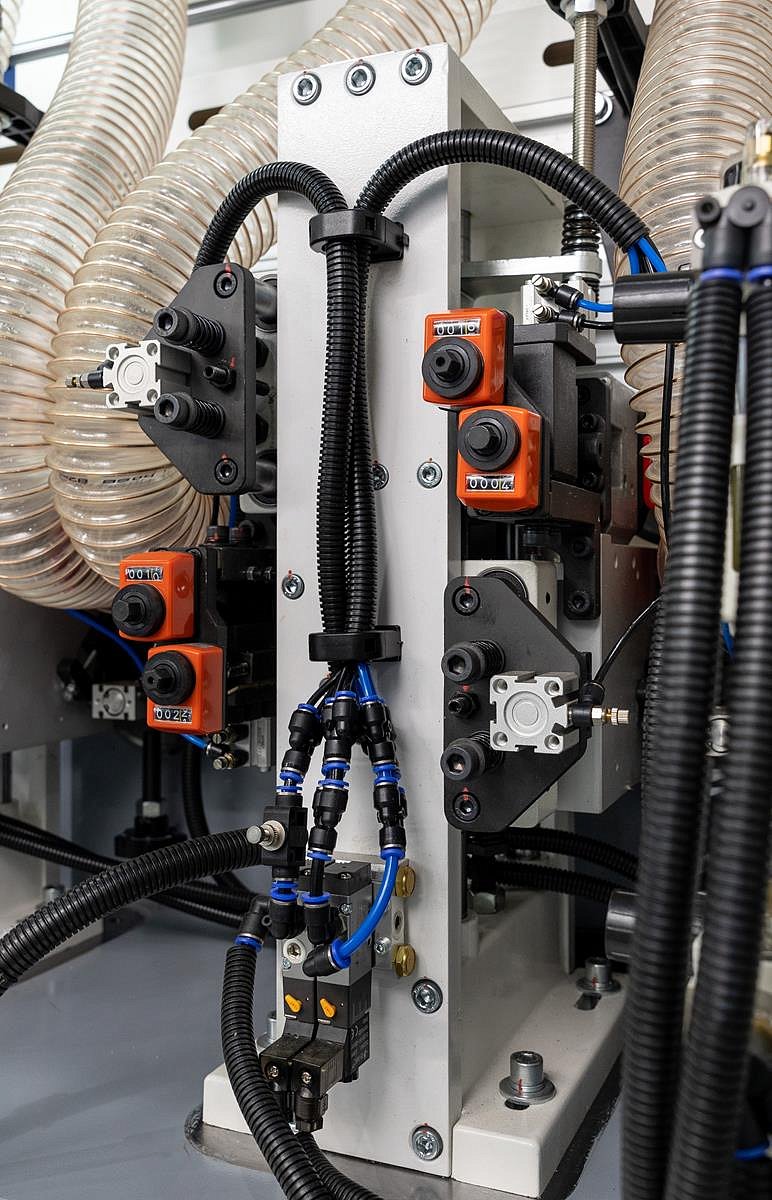

Технология Quick SET Автоматическая перенастройка узла на 4 толщины кромки - Быстрое и удобное позиционирование узлов чистового фрезерования и радиусной цикли в рабочей зоне с пульта управления.

Станок оборудован продуманной системой аспирации на основных узлах, которая эффективно убирает стружку из зоны обработки.

Станок оснащен аспирационными выходами диаметром 125 мм.

Предназначен для настройки станка и позволяет оператору запускать и останавливать станок на любой стадии обработки детали.

За счет светового индикатора, состояние станка всегда доступно оператору с любого места.

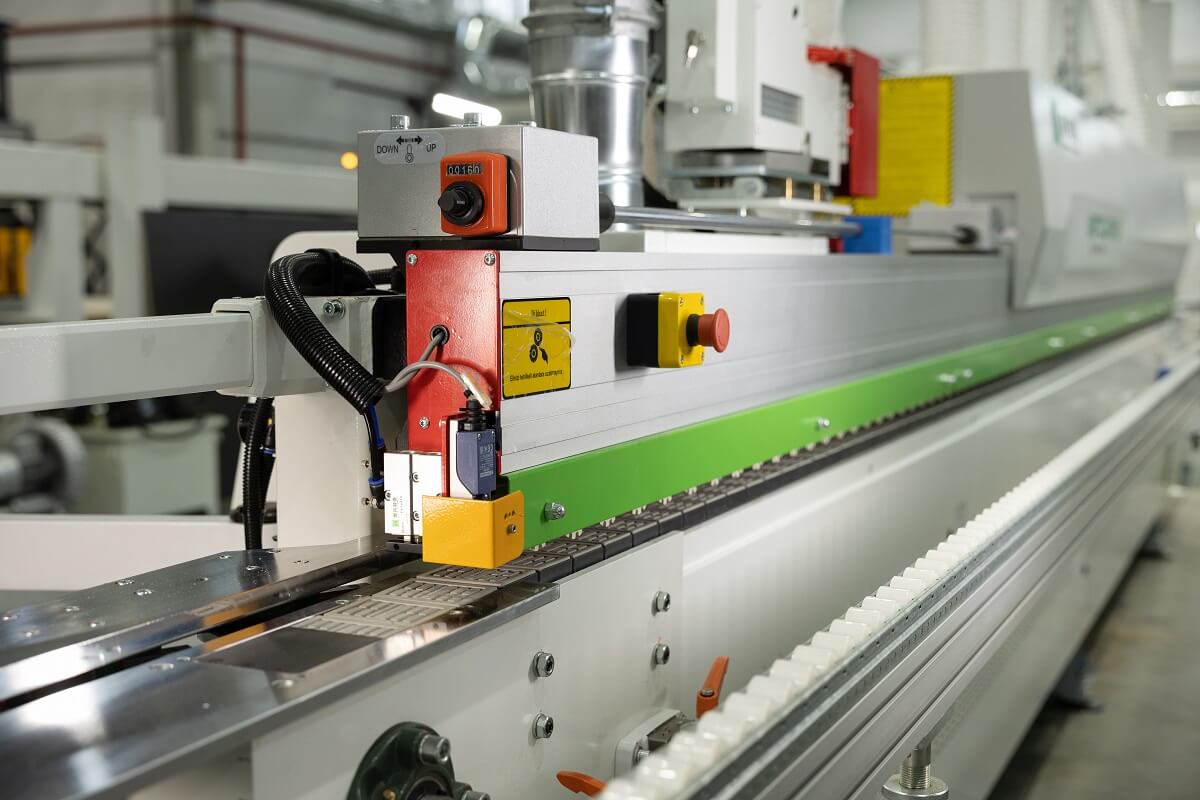

Контроль толщины заготовки расстояния между деталями
Пневатический палец контролирует расстояние между деталями и не позволит подать заготовку раньше времени. Защита узла чистовой торцовки.

Измеритель толщины детали остановит конвейер при подаче заготовки большей толщины. Защита механизмов подачи и прижимной балки.

Путевые точки – контактная навигация заготовок для идеально точной обработки на последующих узлах.

Аварийная кнопка - расположена в доступной для оператора зоне и позволяет остановить станок при возникновении нештатной ситуации.

Зона обработки закрыта на 360°. Кожухи оборудованы пылезащитой и шумозащитным покрытием.

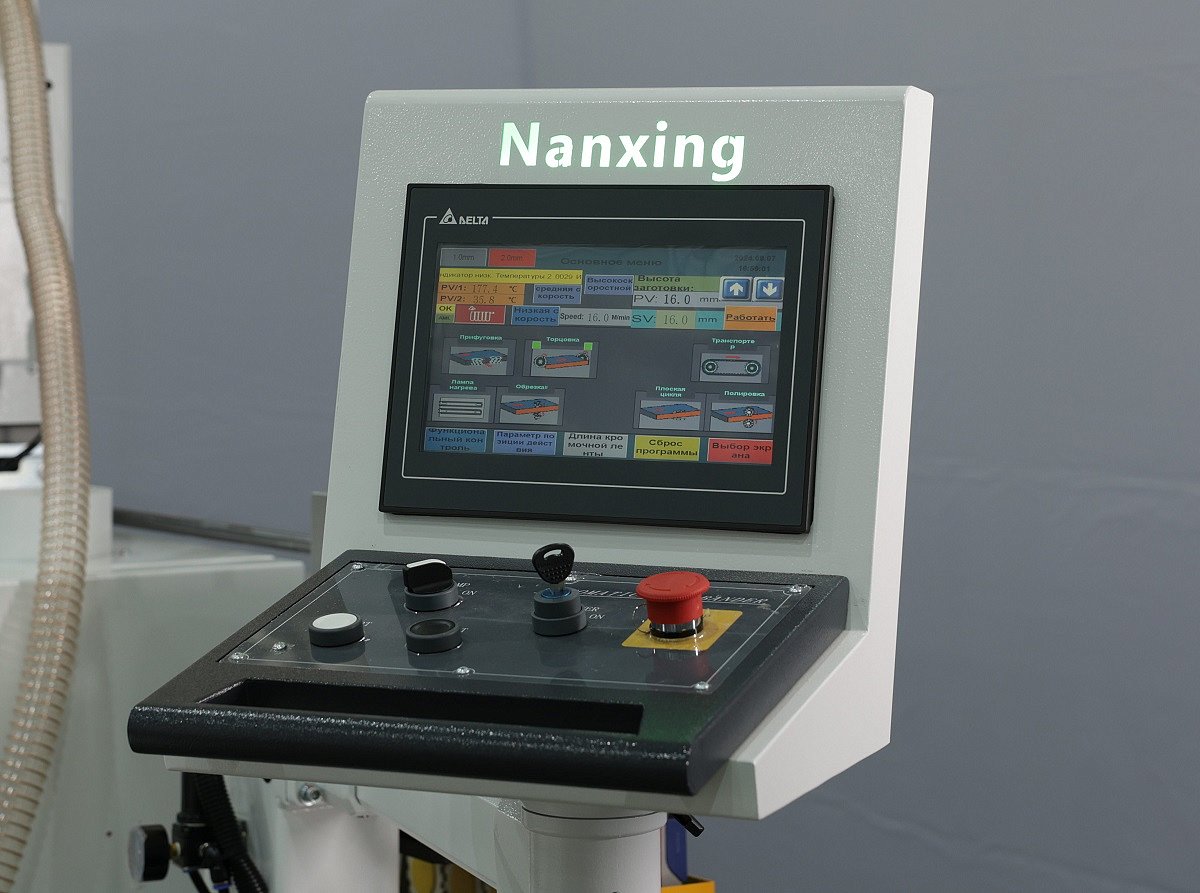

• Пульт управления с 10" сенсорным дисплеем и удобным расположением.
• Пульт управления русифицирован.
• Отображение процессов и диагностической информации.
• Оперативное решение проблем с помощью кодов ошибок.
• Отчет о производстве включая количество и длину заготовок.

• Управление ПЛК, входное напряжение 380 В, 50 Гц (стандарт).
• Положение заготовки контролируется энкодером.

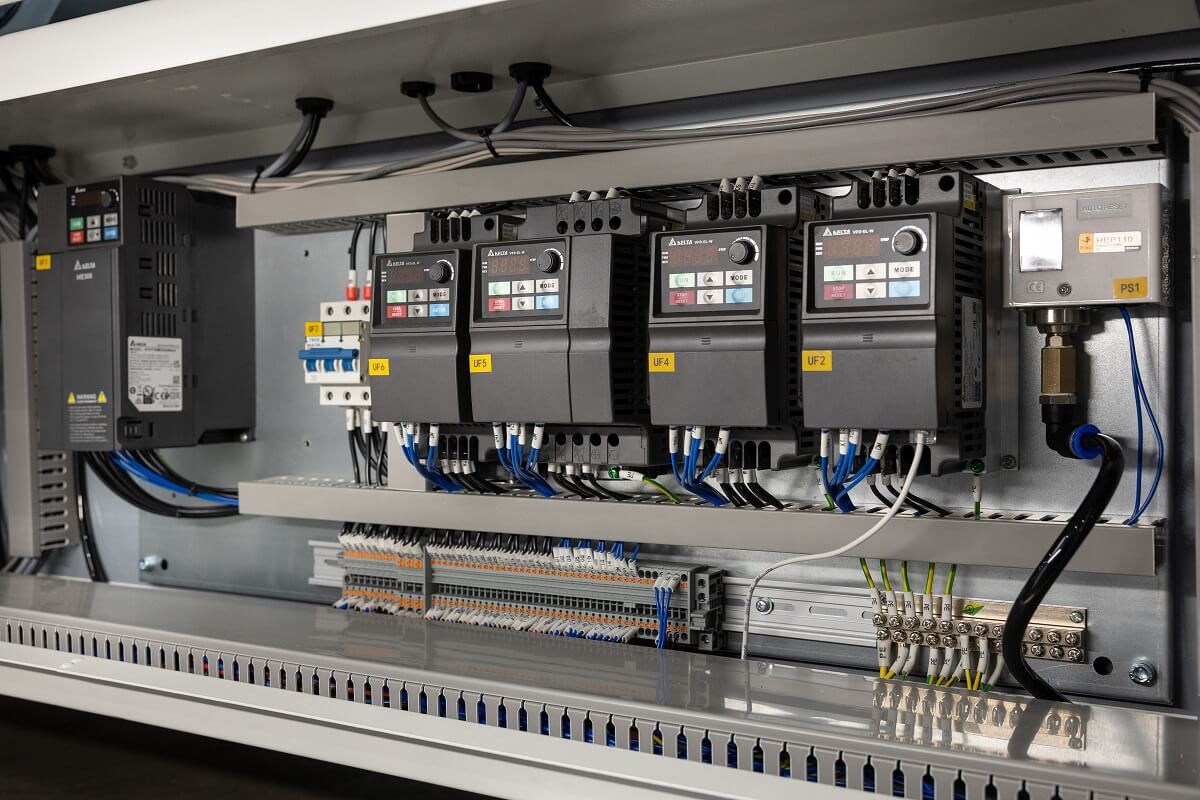

• Независимые частотные преобразователи на каждый узел с функцией торможения двигателя.
• Большинство используемых электрических компонентов на станке произведены международными брендами для достижения высокого качества и универсальности.
• Каждый провод имеет уникальную метку с кодом, что обеспечивает максимальное удобство при устранении неполадок и онлайн-поддержки.
