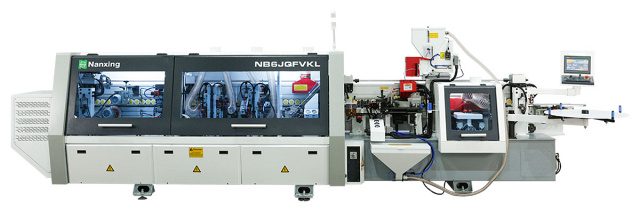

Автоматический кромкооблицовочный станок Nanxing NB6JQFVKL

Детали станин из толстостенного проката, изготавливаются путем лазерной резки.

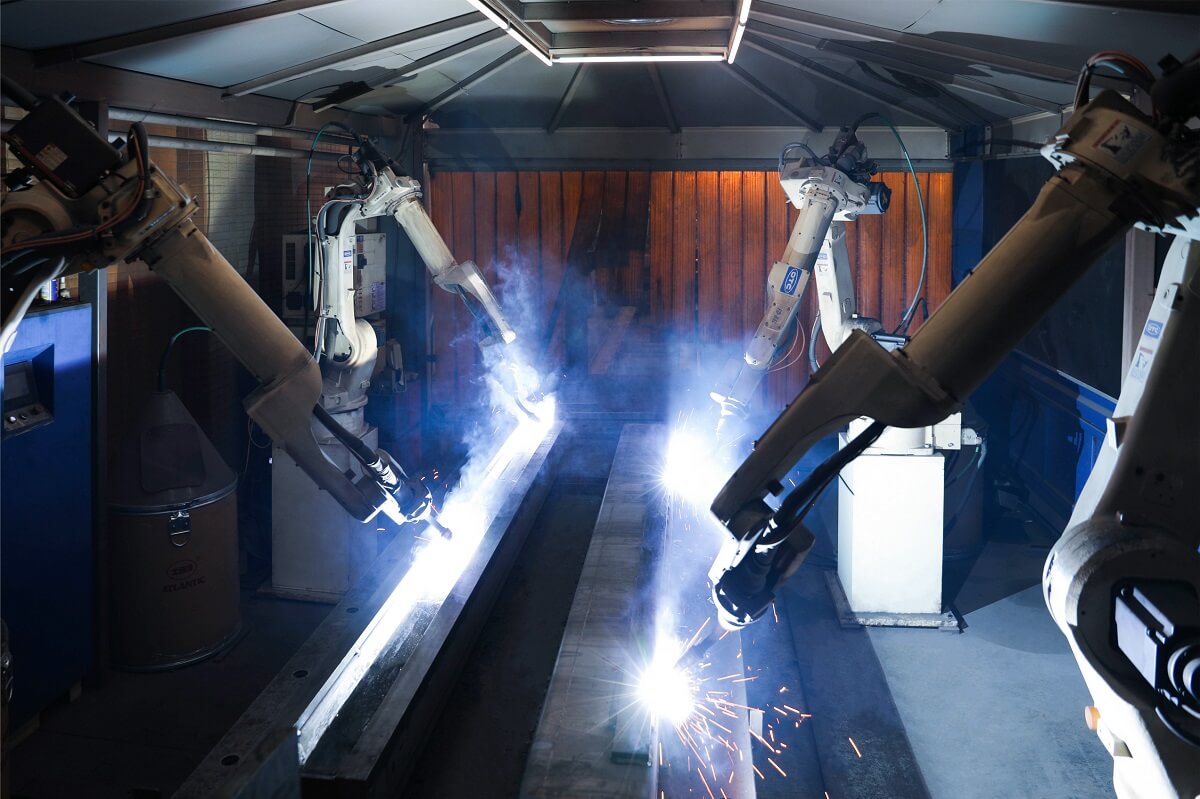

Сборка станины происходит на специальном стапеле с применением высокоточных сварочных роботов.

Все станины проходят операцию термической обработки для снятия внутренних напряжений.

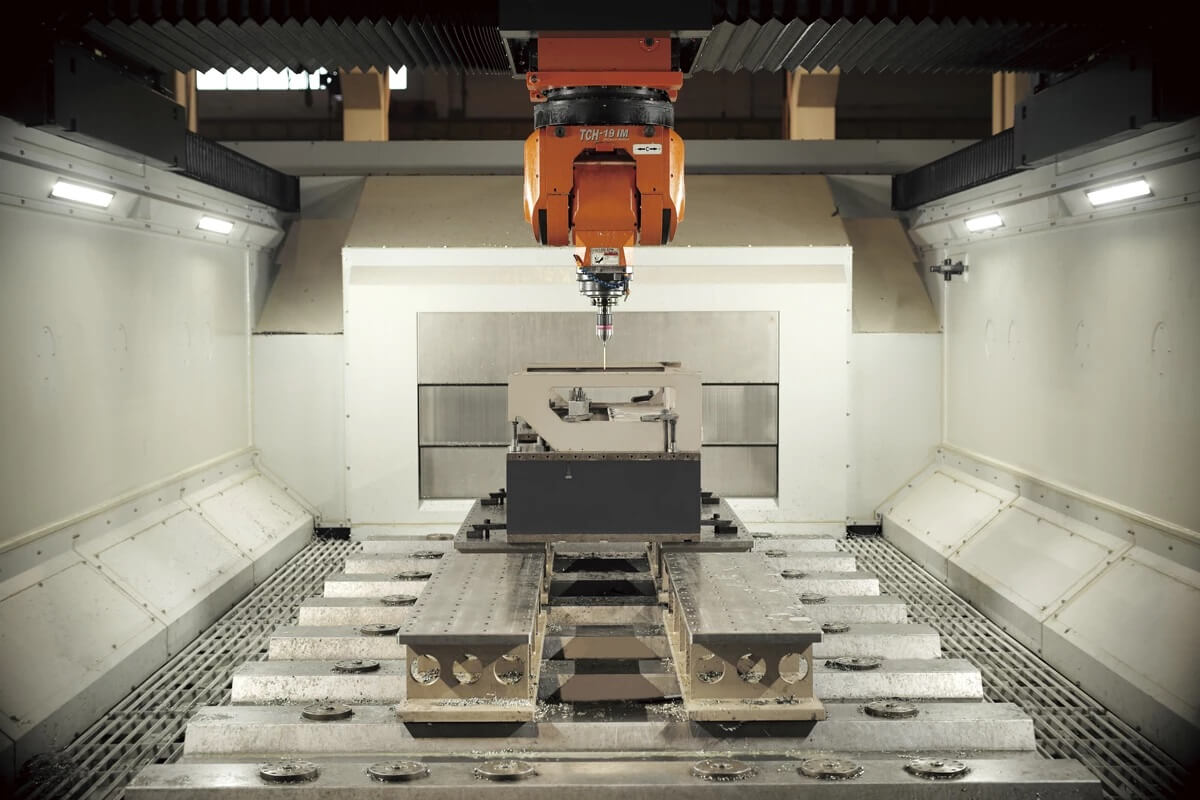

После термообработки все посадочные площадки и технологические отверстия фрезеруются на прецизионных портальных станках с ЧПУ за один установ.

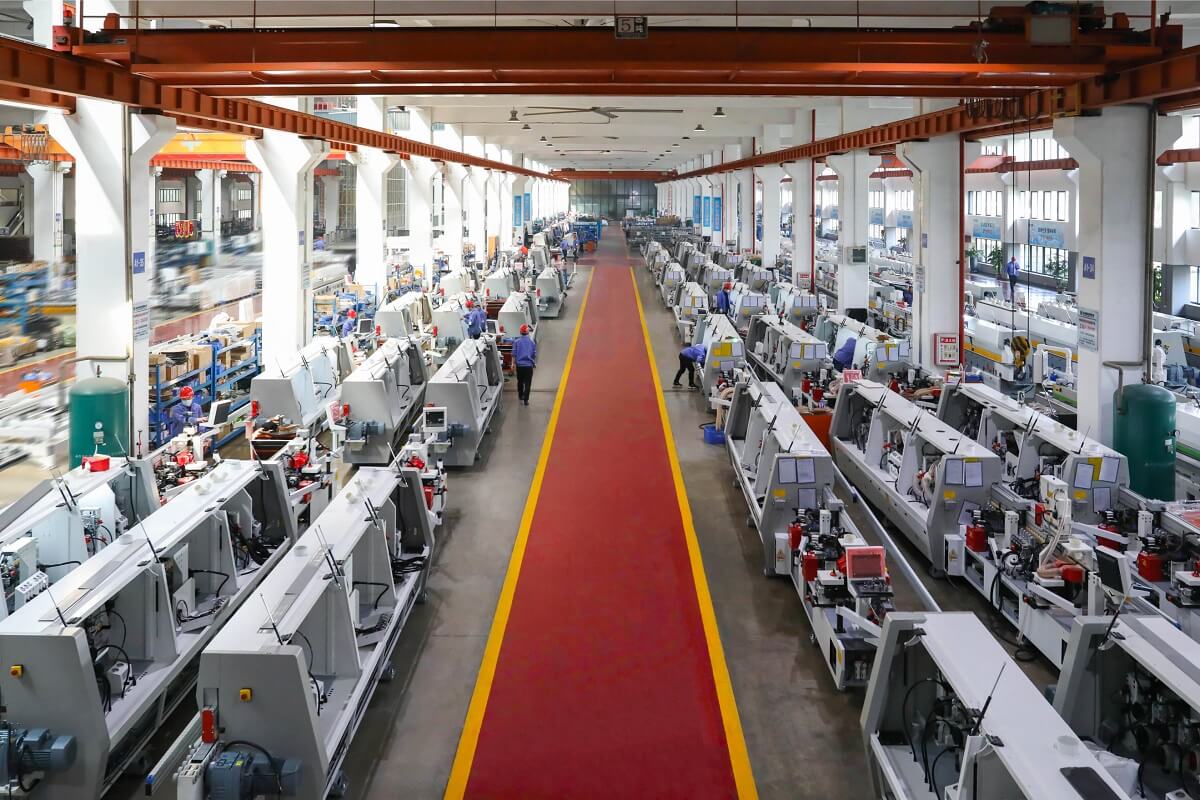

Процесс сборки является заключительным и крайне важным этапом. Высококлассные инженеры сборочных участков Nanxing отвечают каждый за свою операцию. Таким образом, завод гарантирует стандартно высокое качество произведенных машин.

Завод Nanxing, один из немногих в Китае, имеет собственную лабораторию для контроля качества выпускаемого оборудования. Данная лаборатория имеет систему поддержания постоянной температуры и влажности, оснащена самым современным высокоточным измерительным оборудованием производства Zeiss (Германия) и Aberlink (Великобритания).

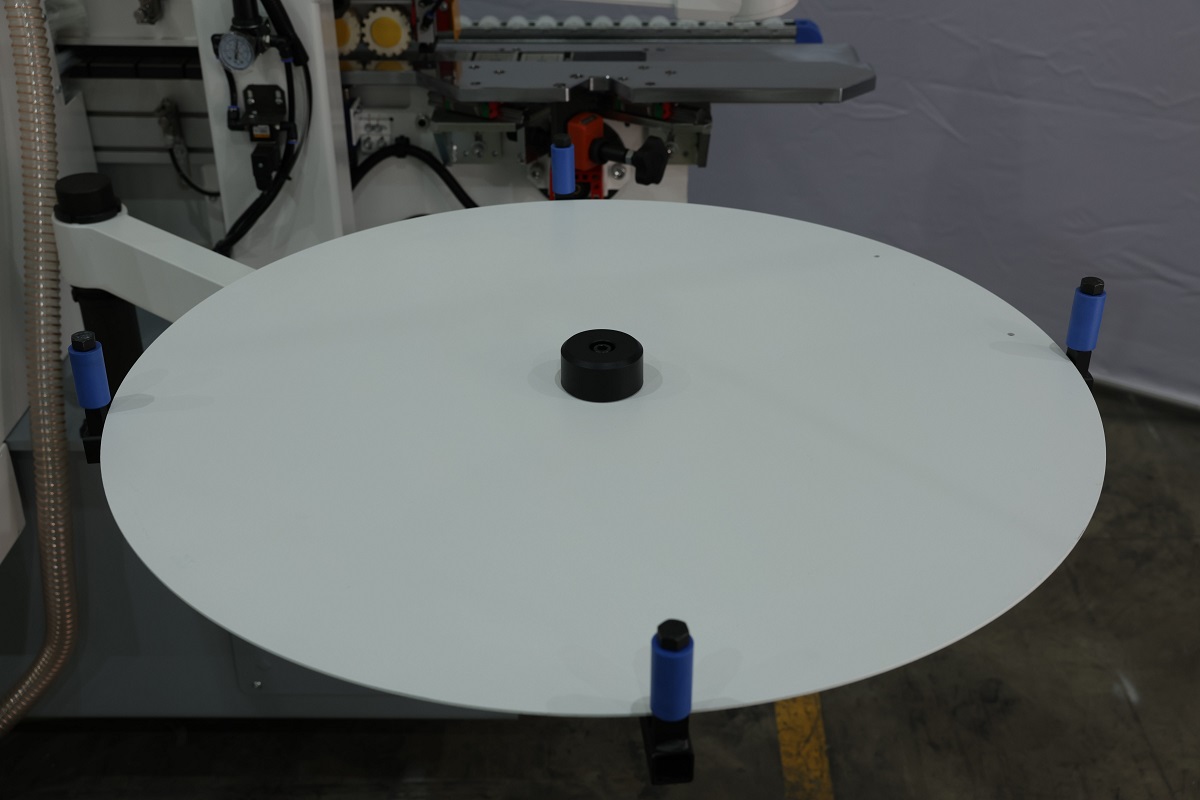

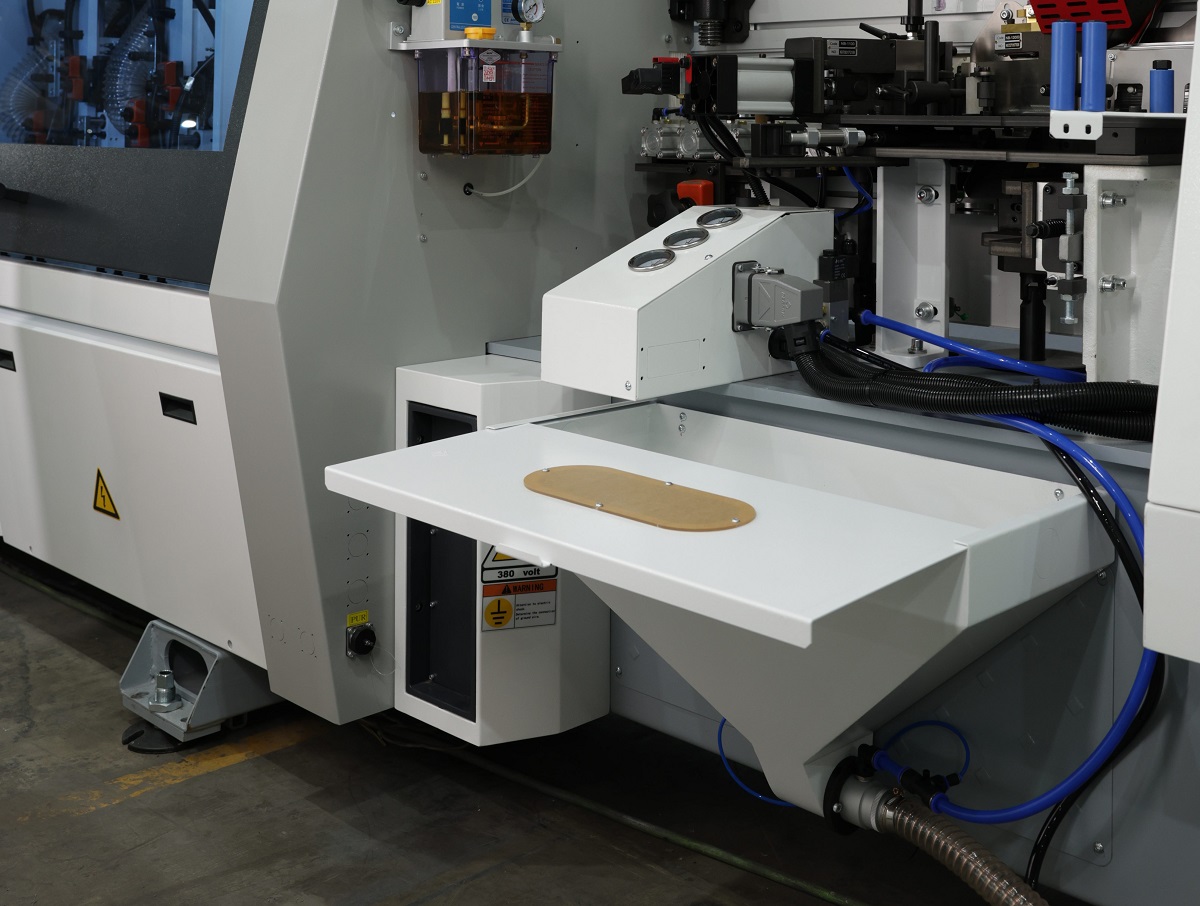

Магазин для кромочного материала в рулоне расположен на уровне с линией транспортера. Диаметр магазина 800 мм.

Алюминиевая прижимная балка изготовлена из усиленного многокамерного профиля высокой жесткости.

Высота прижимной балки настраивается автоматически электроприводом в зависимости от толщины детали. Толщина задается с пульта управления.

Резиновые ролики имеют малый шаг и большую площадь контакта. Благодаря этому плотно прижимают заготовки, обеспечивая их перемещение без смещения и точность обработки кромки.

Долговечная и надежная конструкция конвейера.

Круглая направляющая конвейера закалена и имеет высокую твердость и износостойкость. Основание башмака конвейера примыкает к направляющей практически без зазоров, гарантируя плавность и ровность хода. Посадочное место для направляющей фрезеруется на прецизионных станках с ЧПУ, поэтому её срок службы практически не ограничен.

Поддерживающая телескопическая опора с роликами выдвигается до 600 мм и позволяет обрабатывать детали с большим свесом.

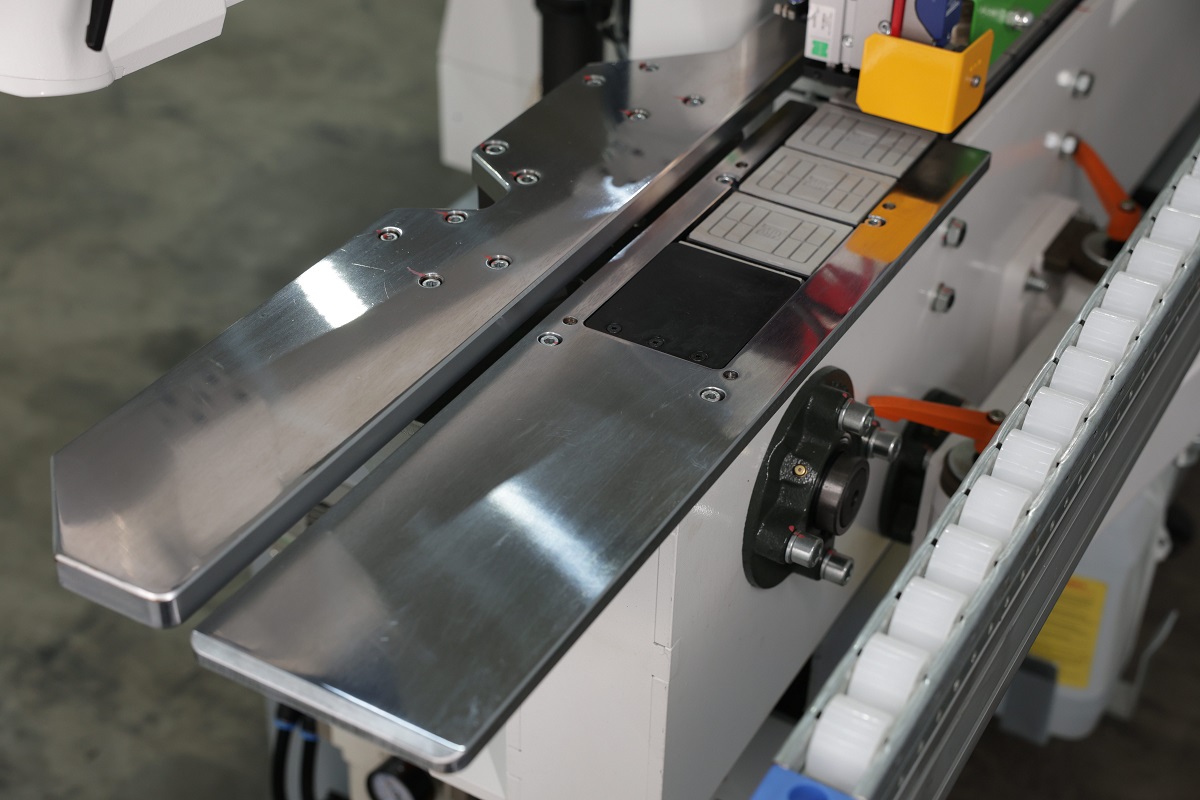

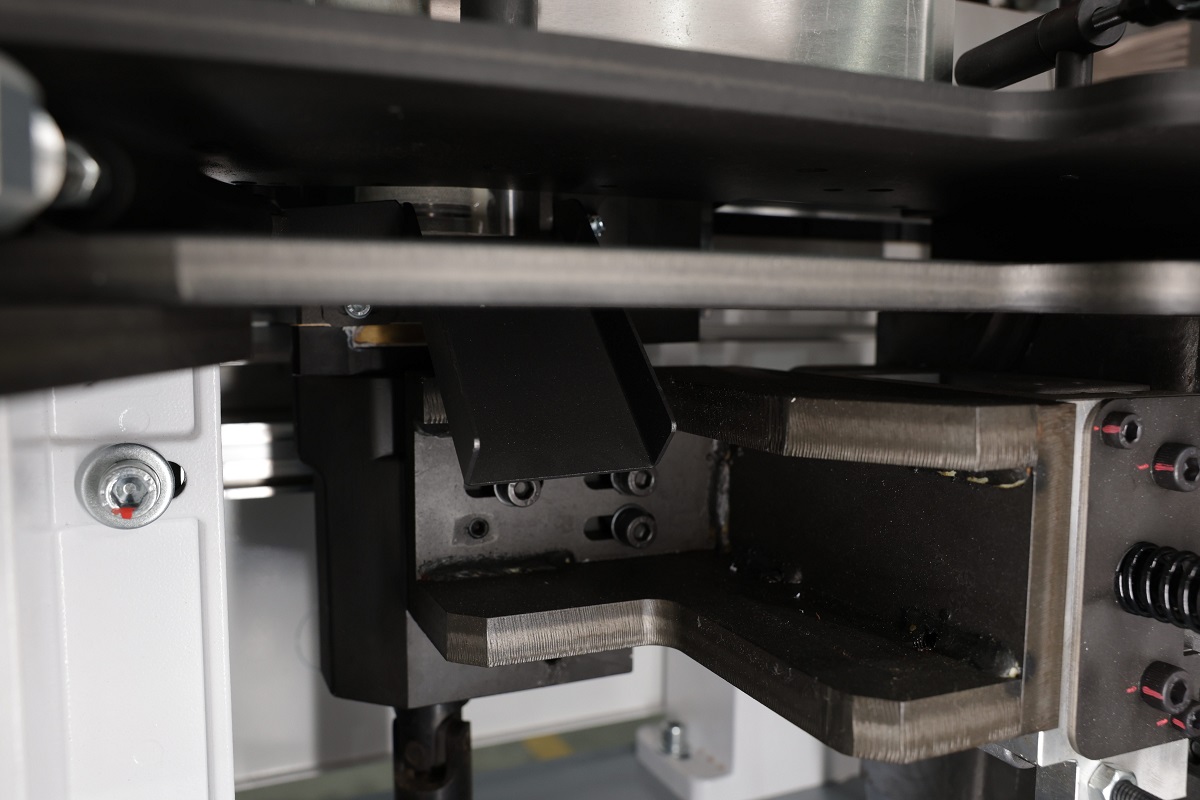

Направляющая линейка изготовлена из стальной пластины большой толщины. Крепление к станине с помощью массивного, жесткого кронштейна для обеспечения стабильности позиционирования заготовки.

Мощный двигатель с редуктором гарантирует плавную и ровную подачу тяжелых и длинных деталей. Стабильная работа узла подачи обеспечивается системой плавного пуска и электротормоза двигателя в случае аварийной остановки.

Защитный кожух двигателя подачи.

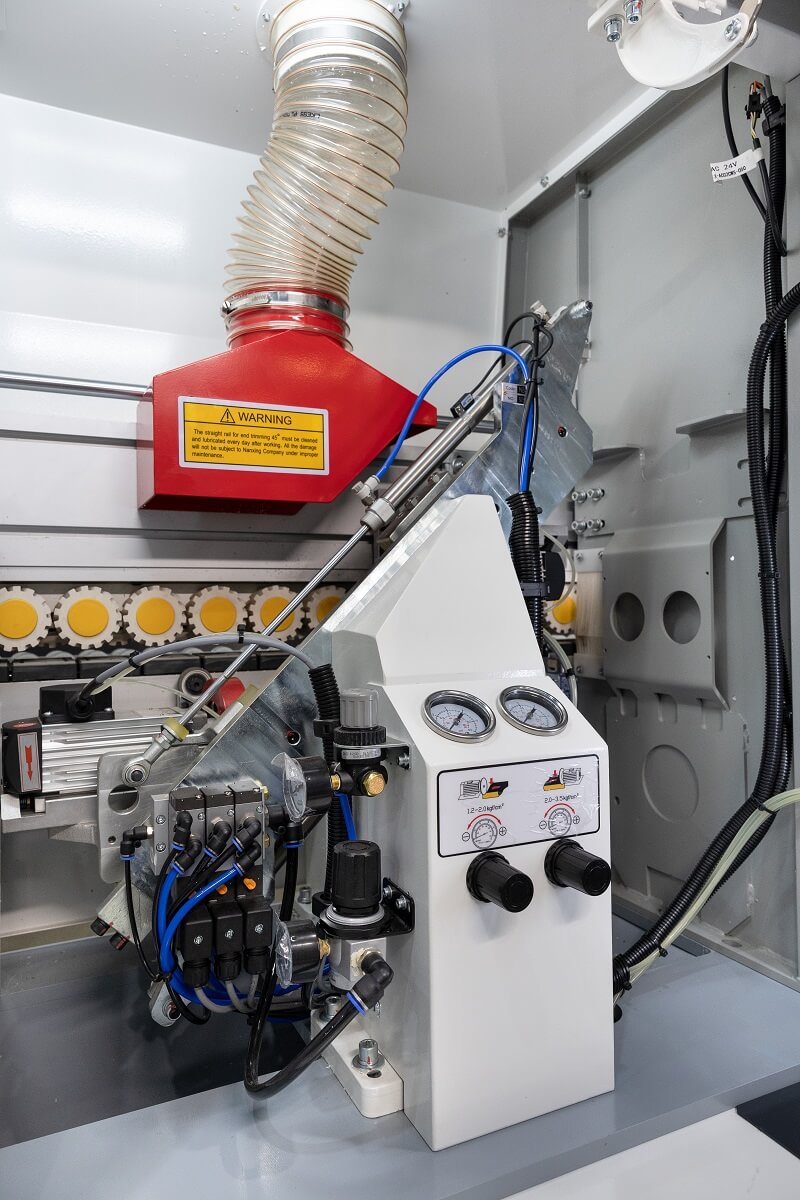

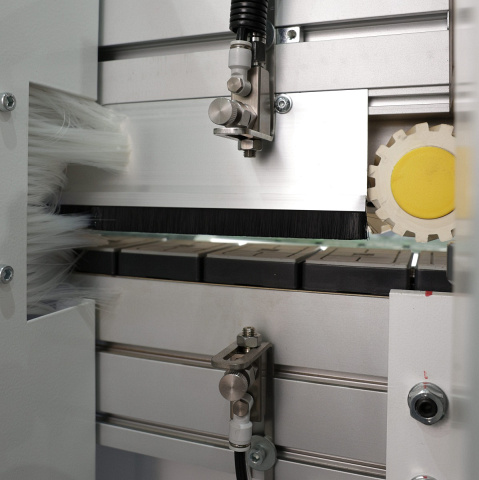

• Разделяющая жидкость исключает налипание клея на поверхность панели. Находиться перед узлом предварительного фрезерования.
• Очищающая жидкость эффективно очищает поверхность обработанной кромки. Находиться перед полировкой.
• 2 форсунки одновременно наносят жидкость сверху и снизу заготовки.
• Регулировка подачи необходимого количества жидкости.

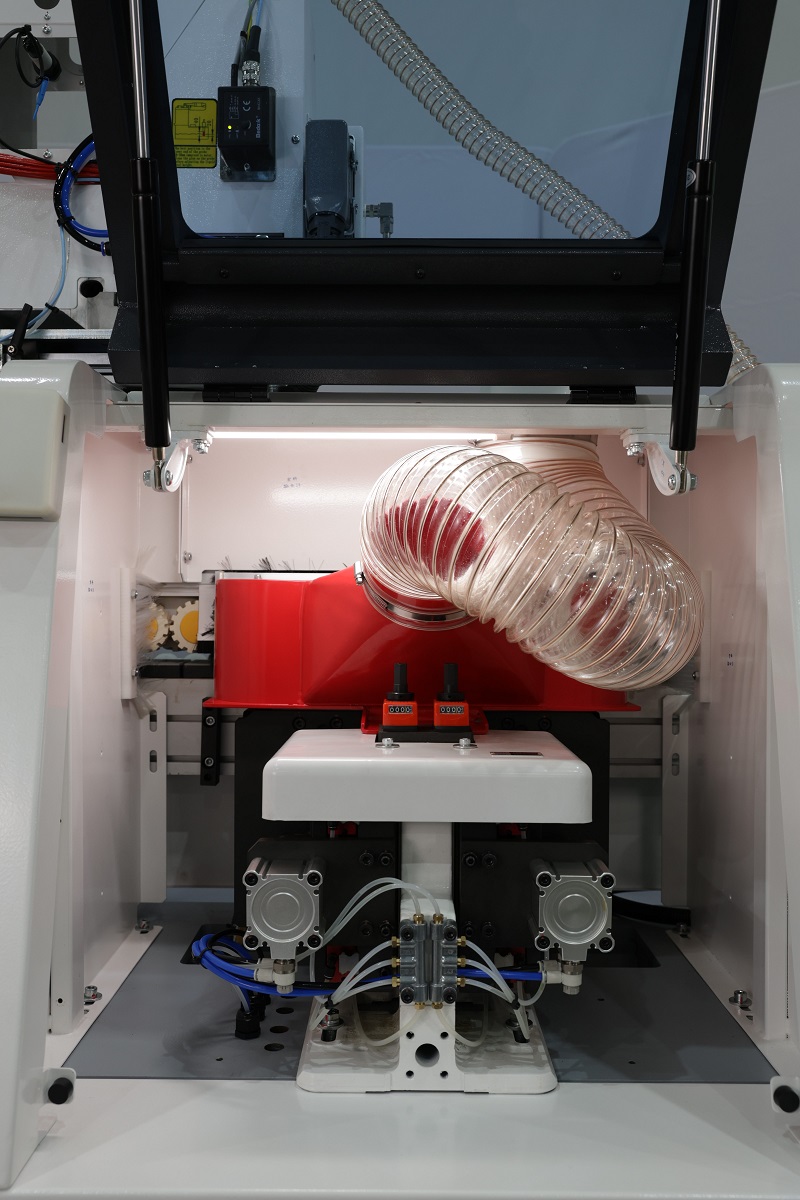

Предназначен для устранения дефектов раскроя (микро-сколов, ступеньки от подрезной пилы) перед приклеиванием кромки, гарантирует перпендикулярную и прямолинейную геометрию поверхности торца детали.

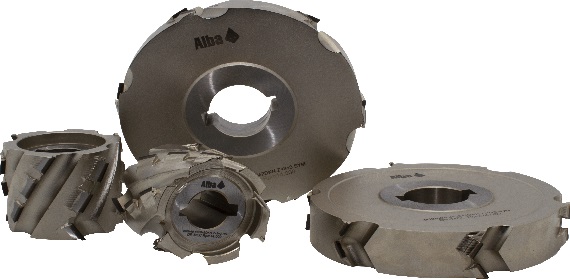

• Две фрезы с алмазными ножами диаметром Ø125 x 30 H43 мм Z3+3 (Опционально до Н63 мм).
• Два двигателя противоположного вращения с автоматическим подводом / отводом в зону обработки убавляются с помощью пневмоцилиндра.
• Мощность двигателей: 2 x 3,7 кВт
• Частота: 150 Гц
• Скорость вращения: 9000 об/мин
• Направляющие HIWIN с автоматической системой смазки.
• Регулировка по высоте позволяет максимально использовать весь ресурс инструмента.
• Узел размещен в специальном кожухе. Он убирает лишние шумы защищает от пыли.

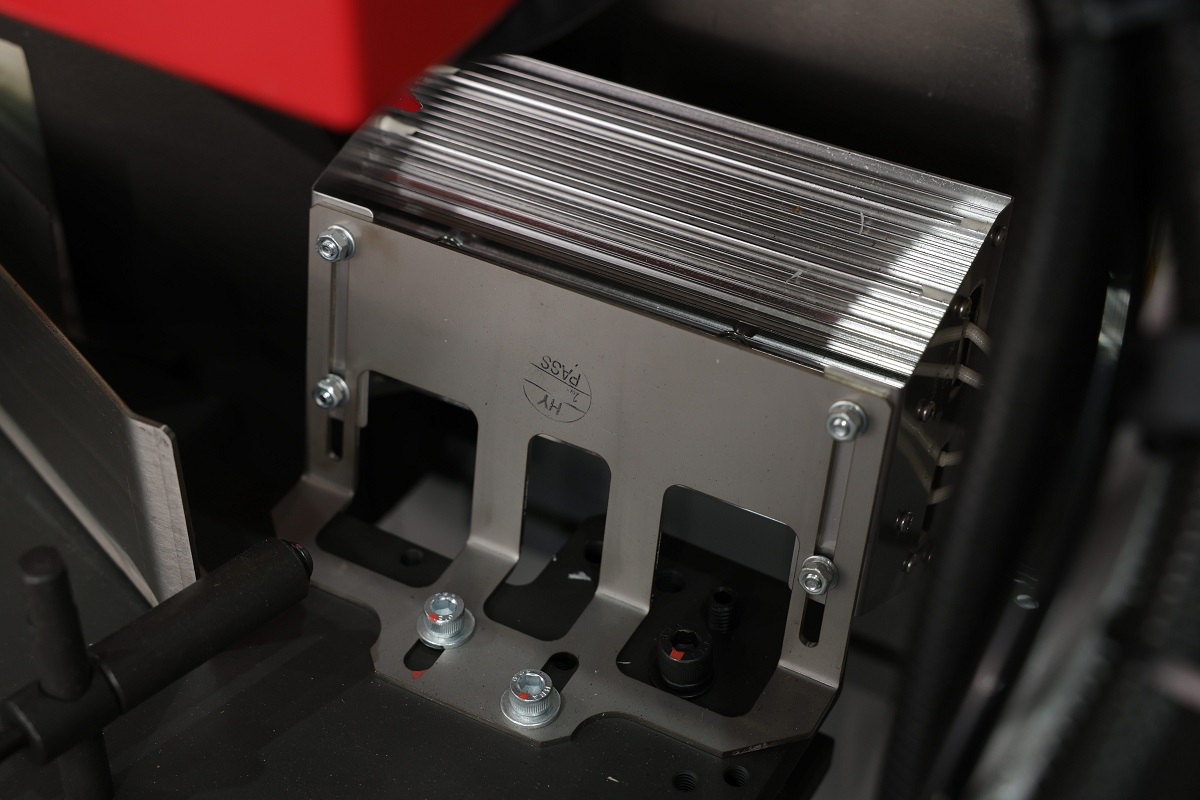

Инфракрасная лампа с рабочей температурой около 300° прогревает торец детали для наилучшего приклеивания кромки. Особенно актуально в зимний период.

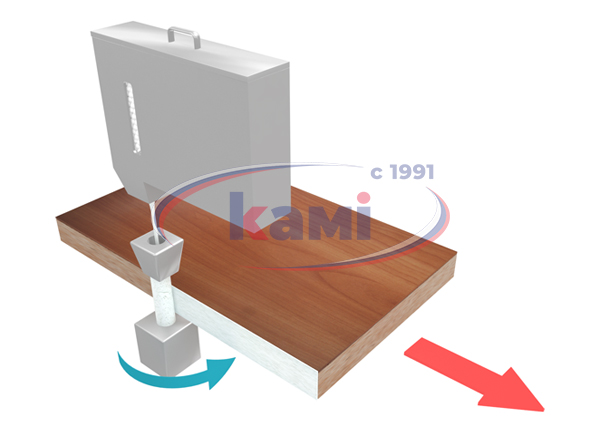

• Верхний клеевой бункер объемом около 10 л.
• Подача необходимой дозировки клея осуществляется с помощью пневмо-шторки.
• Контроль подачи клея с помощью специального датчика.
• Визуальная индикация наполнения бункера.
• Регулировка температуры в предплавителе и клеевой ванне с пульта управления.
• Быстросменная верхняя клеевая ванна.

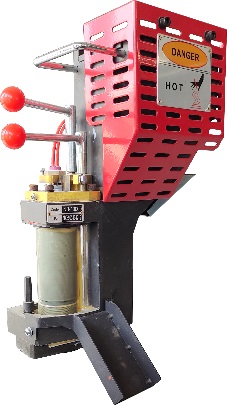

• Возможность установки клеевой ванны для использования ПУР клея.
• Двигатель привода подачи кромки, клеевого вала и большого прижимного ролика.

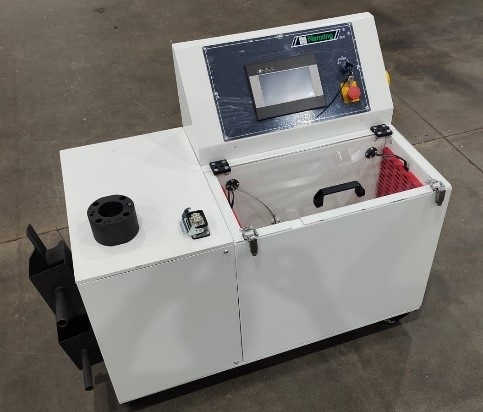

Очистка верхней клеевой ванны расположена прямо на станке.

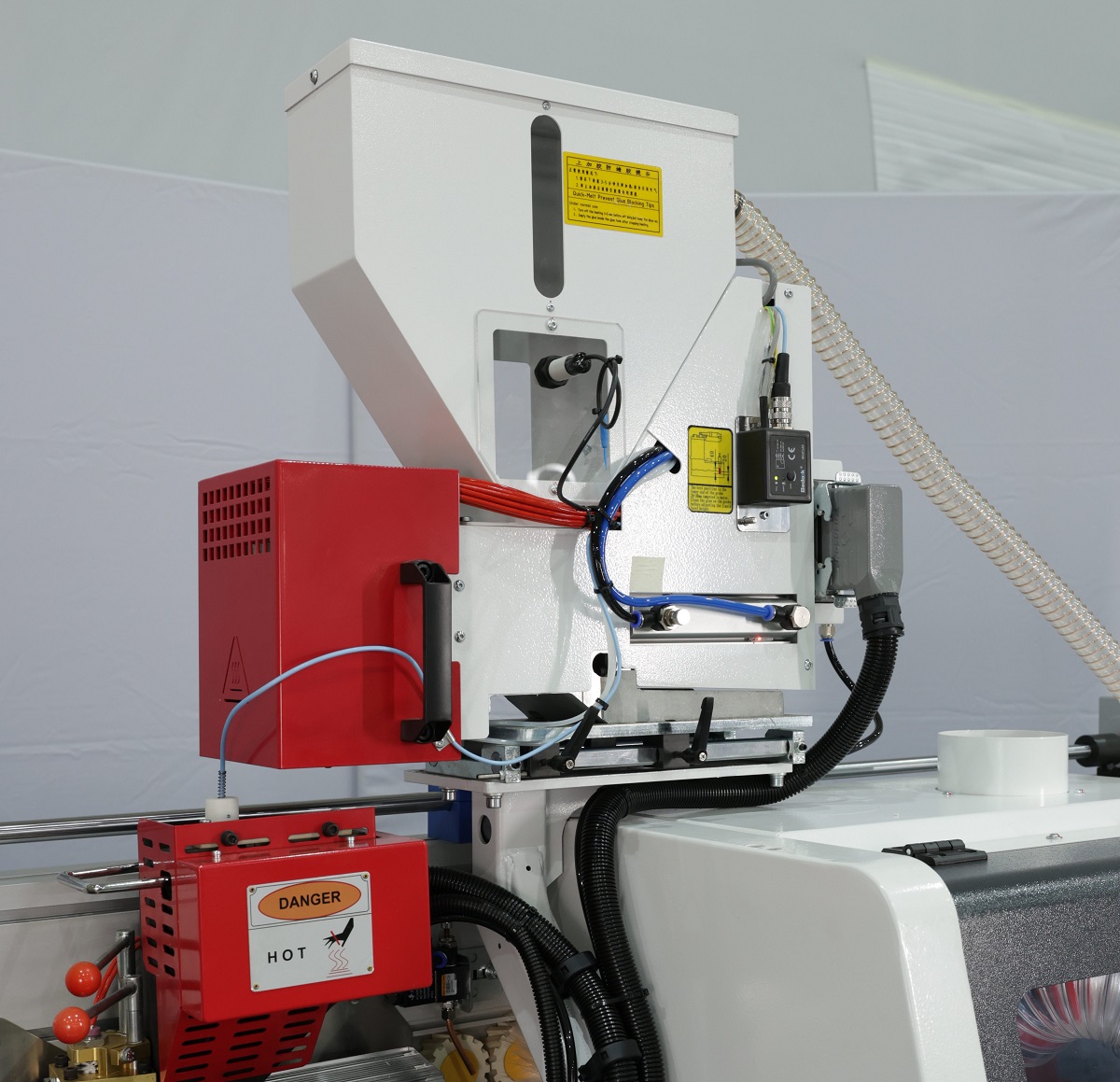

Станок оснащен автоматической загрузкой гранулированного EVA клея.

• Внизу в станине станка установлен большой бункер на 25 кг.
• Гранулы транспортируются в верхний бункер с предрасплавом, посредством воздушного потока.
• Встроенный датчик уровня в бункере.

Пневмоцилиндр большого диаметра с электрическим переключателем позволяет гильотине резать кромочный материал до 3 мм и рассчитан для работы в многосменном режиме.

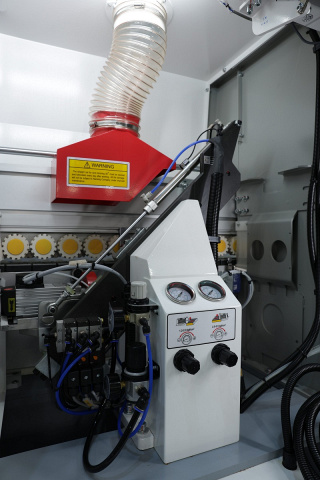

Индивидуальный блок регулировки давления с регулятором и манометром.

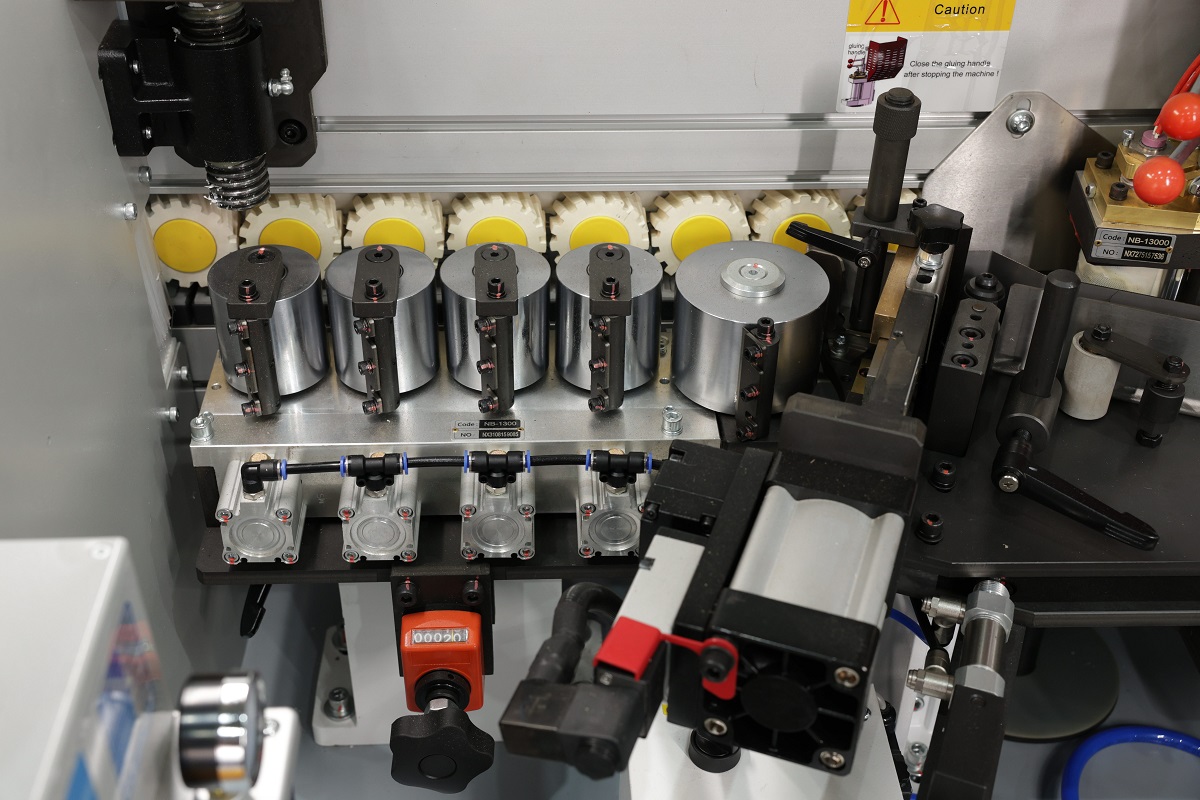

• Приводной ролик Ø100 мм охлаждает кромку после нанесения клея. Скорость вращения синхронизирована со скоростью подачи конвейера.

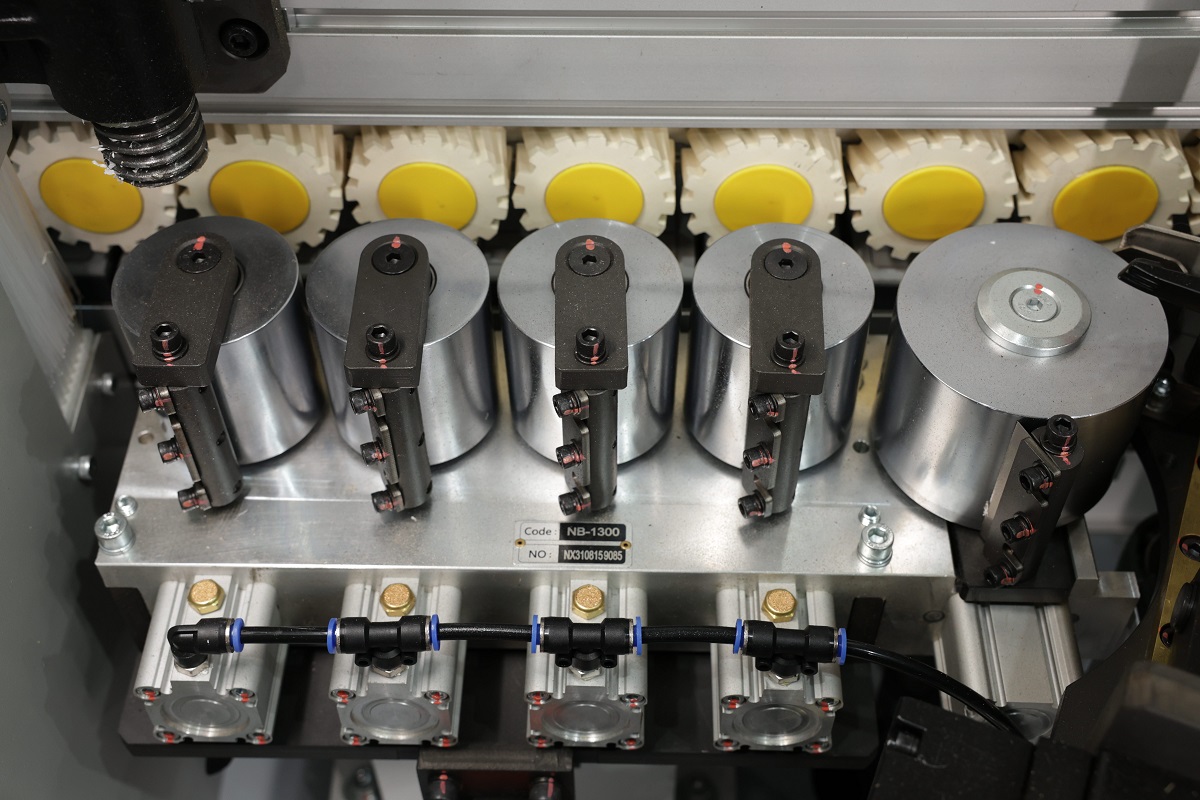

• 4 стальных дожимных ролика Ø70 мм. Каждый прижимной ролик оснащен индивидуальным пневмоцилиндром.
• Два конусных ролика с противоположным углом наклона, для поджима кромки и минимизации клеевого шва.
• Два цилиндрических ролика для финишного дожима кромки перед обработкой.
• Cпециальные скребки на роликах для удаления остатков клея.

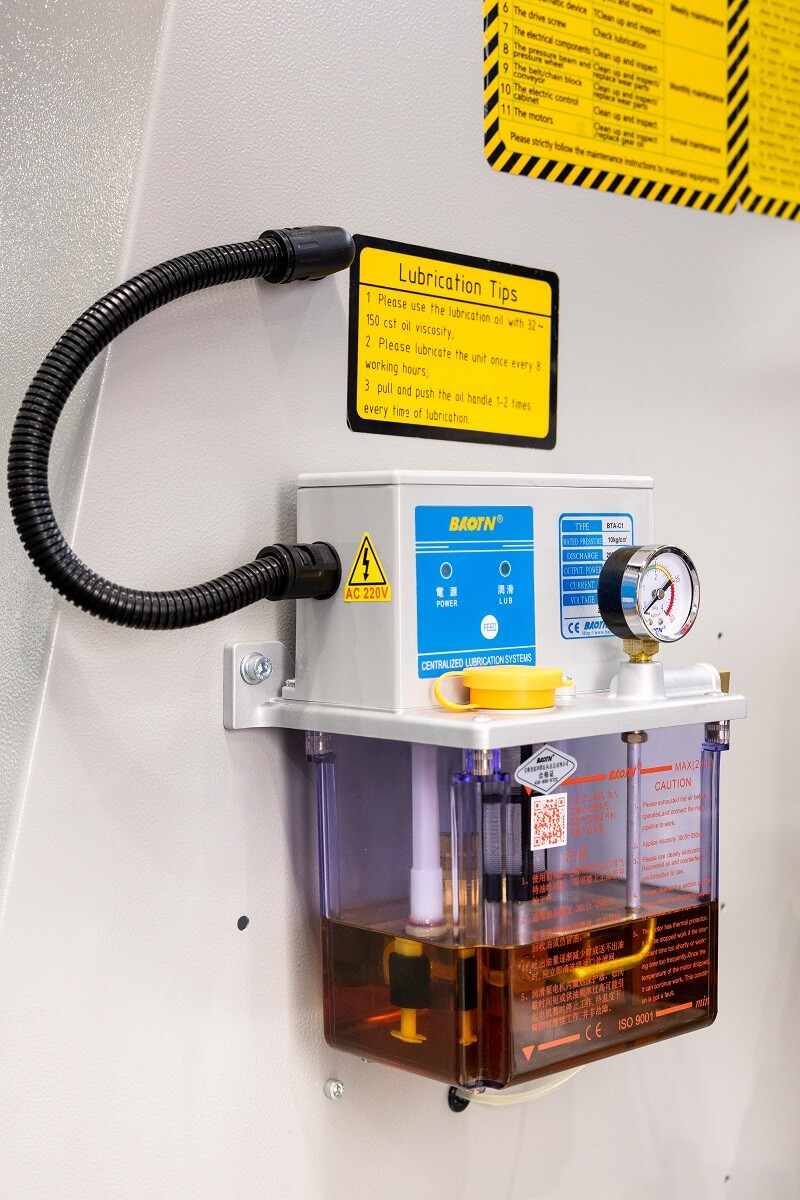

Автоматическая система смазки направляющих основных узлов станка:

• узел предварительного фрезерования;
• узел двухмоторной торцовки;
• цепь конвейера.

Расположение на видном месте для визуального контроля уровня жидкости.

Регулировка частоты подачи смазочного материала на агрегаты.

Предназначен для торцевания переднего и заднего свесов кромочного материала.

• Два независимых двигателя на одной направляющей, расположенной под углом 45°.
• Мощность двигателей: 2 х 0,35 кВт;
• Частота: 200 Гц.
• 2 пилы Ø104 х 22 Z30 расположены под углом 5° к торцам детали.
• Автоматическая смазка направляющих.
• Частотный преобразователь Delta, защита двигателей от перегрузок.
• Узел оснащен системой аспирации.

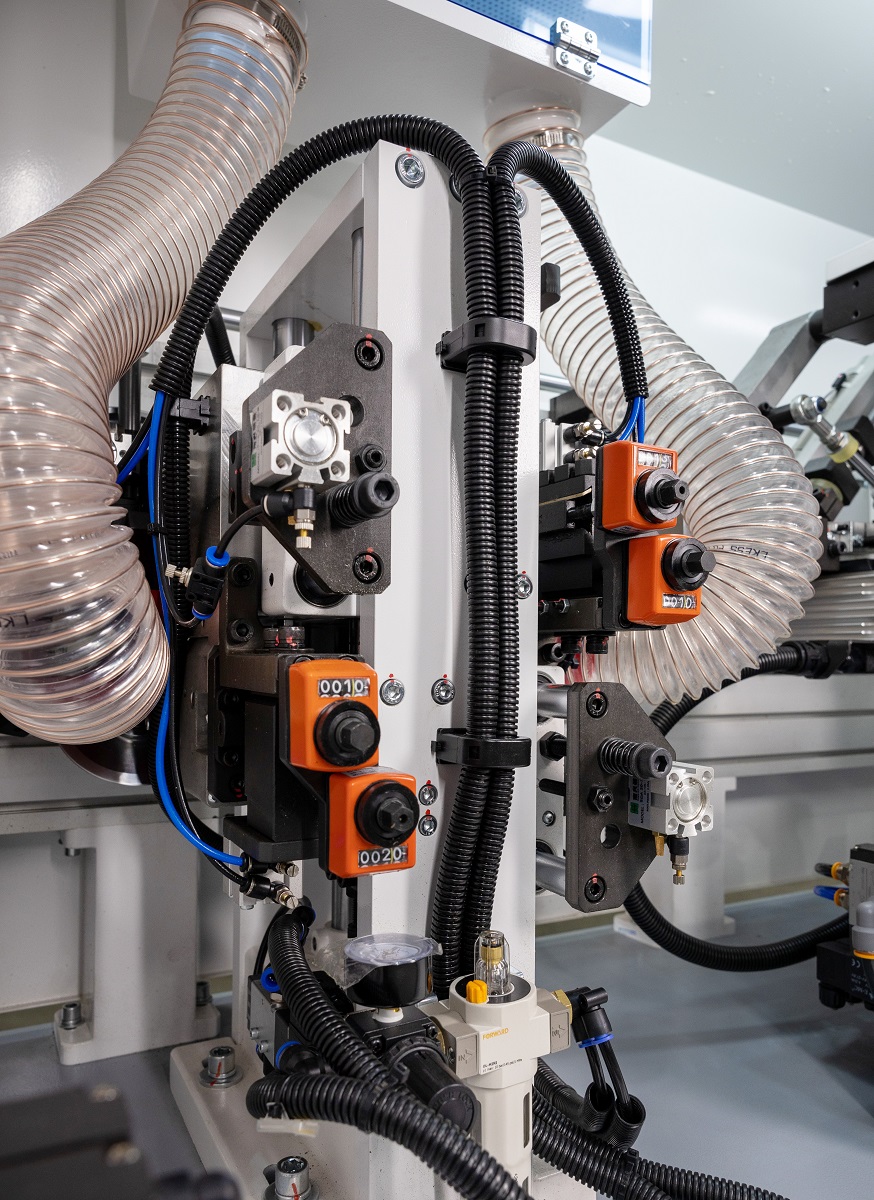

• Предназначен для фрезерования верхнего и нижнего свесов кромочного материала.
• Мощность двигателей: 2 х 0,75 кВт;
• Частота: 200 Гц;
• Скорость вращения: 12 000 об/мин.

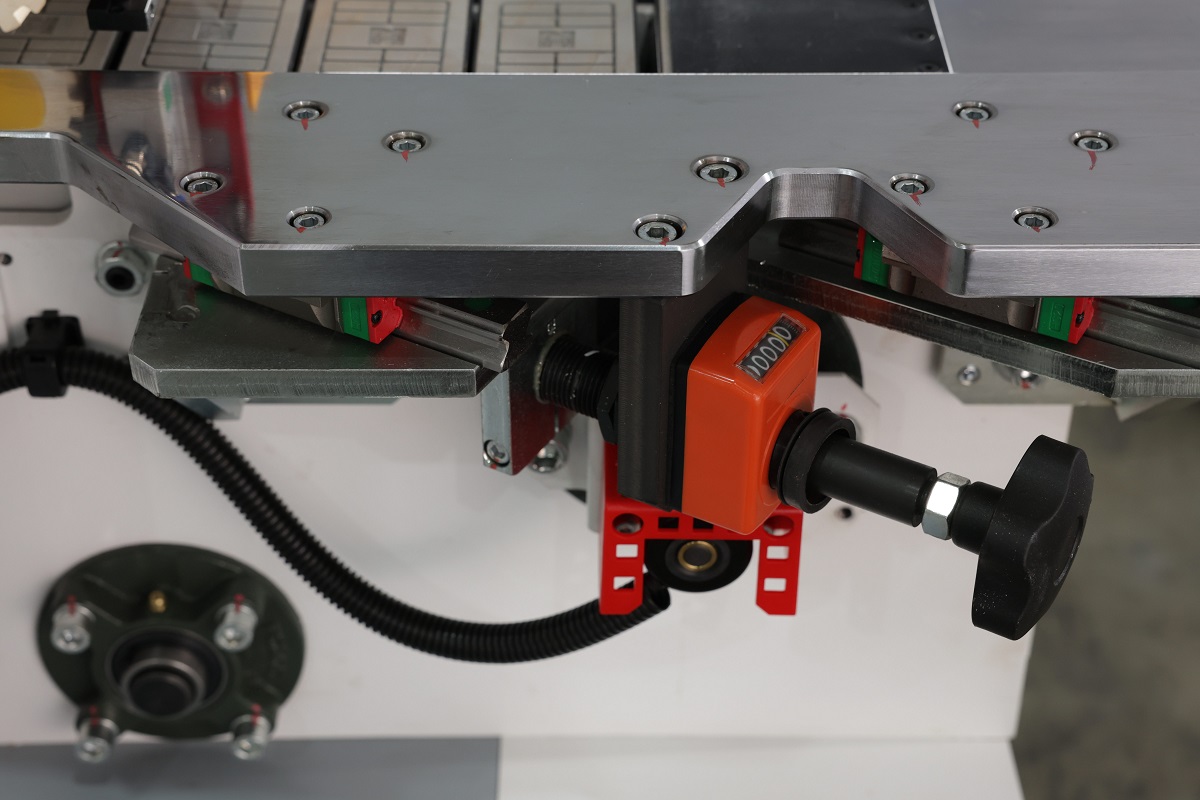

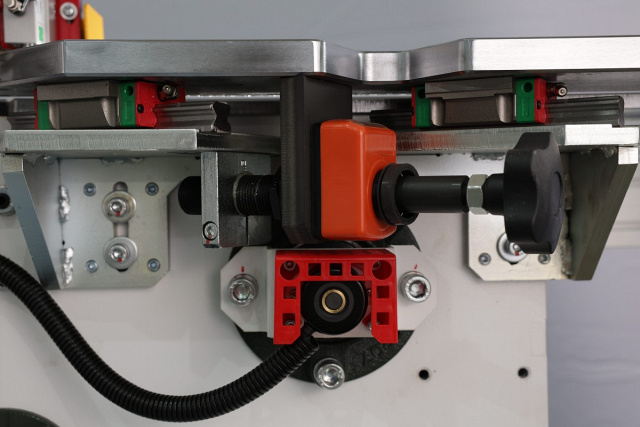

• Точность позиционирования заготовки за счет копиров большого диаметра по плоскости сверху и снизу и круглых конусных копиров в торец заготовки.
• В базовой комплектации фрезы R2 Ø75 х Ø20 H16 Z6.

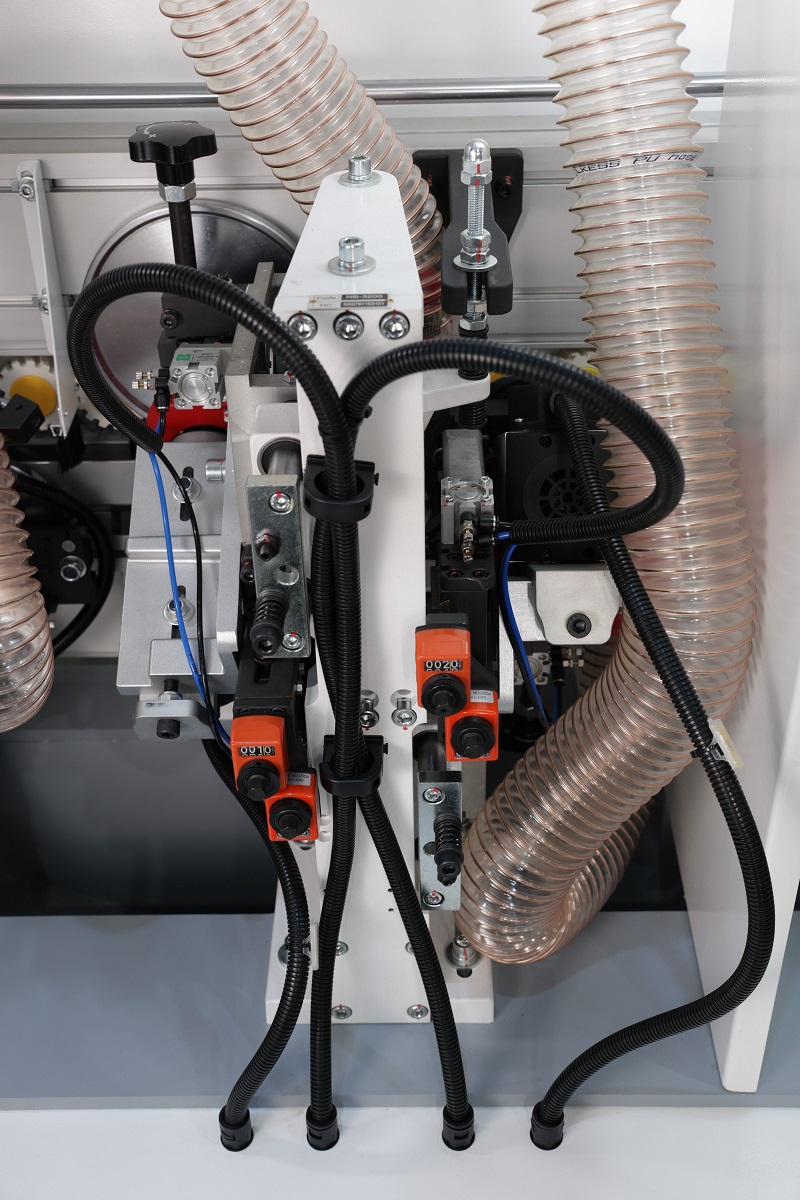

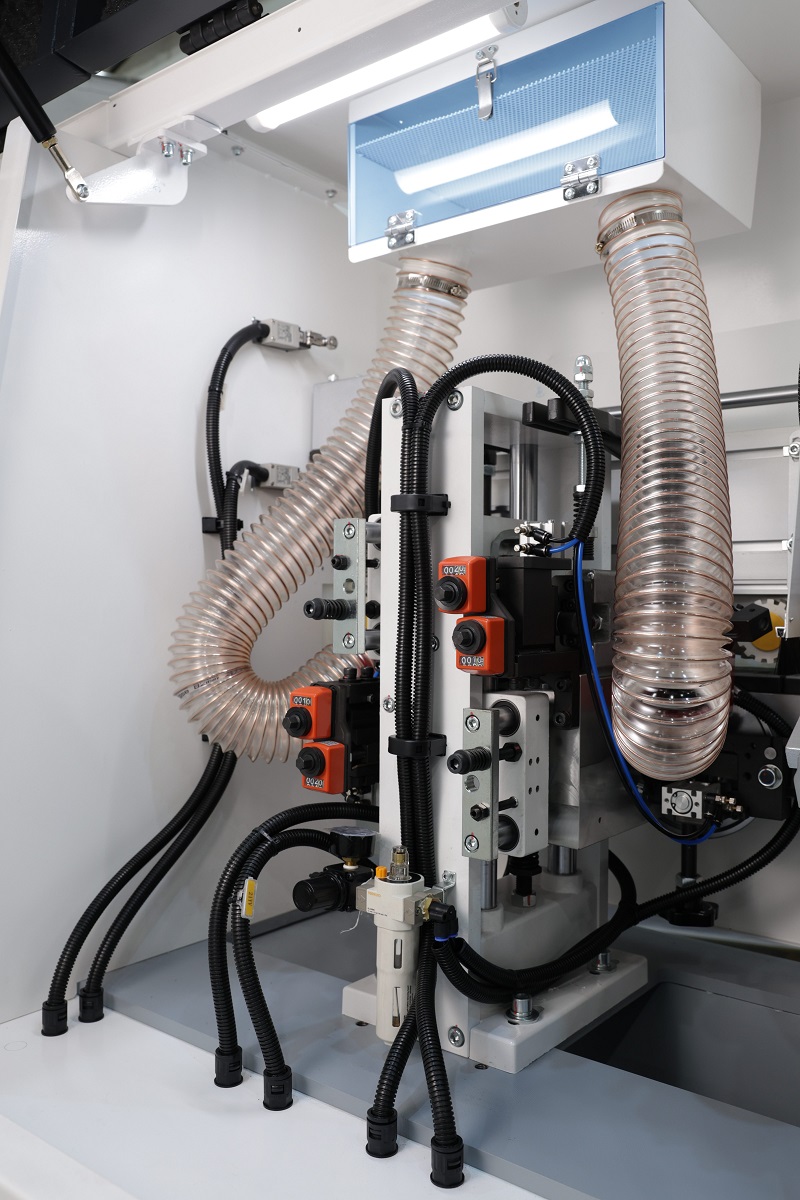

• Узел оснащен аспирационными патрубками.

Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после узлов фрезерования.

• Точность позиционирования заготовки за счет копиров большого диаметра мм по плоскости сверху и снизу и конусных копиров по торцу заготовки.
• Ножи радиусом R2.
• Система охлаждения ножей сжатым воздухом.
• Система аспирации эффективно убирает стружку из зоны обработки. Чистое пространство в фрезерном узле обеспечивает высокое качество обработки.

Предназначен для идеальной финишной обработки поверхности заготовки по плоскости.

• Удаляет остатки клея и микросвесы кромки по плоскости.li>
• Позиционируется с помощью копиров по плоскостям детали.
• Пневматические цилиндры позволяют быстро вводить и выводить узел в рабочее положение.

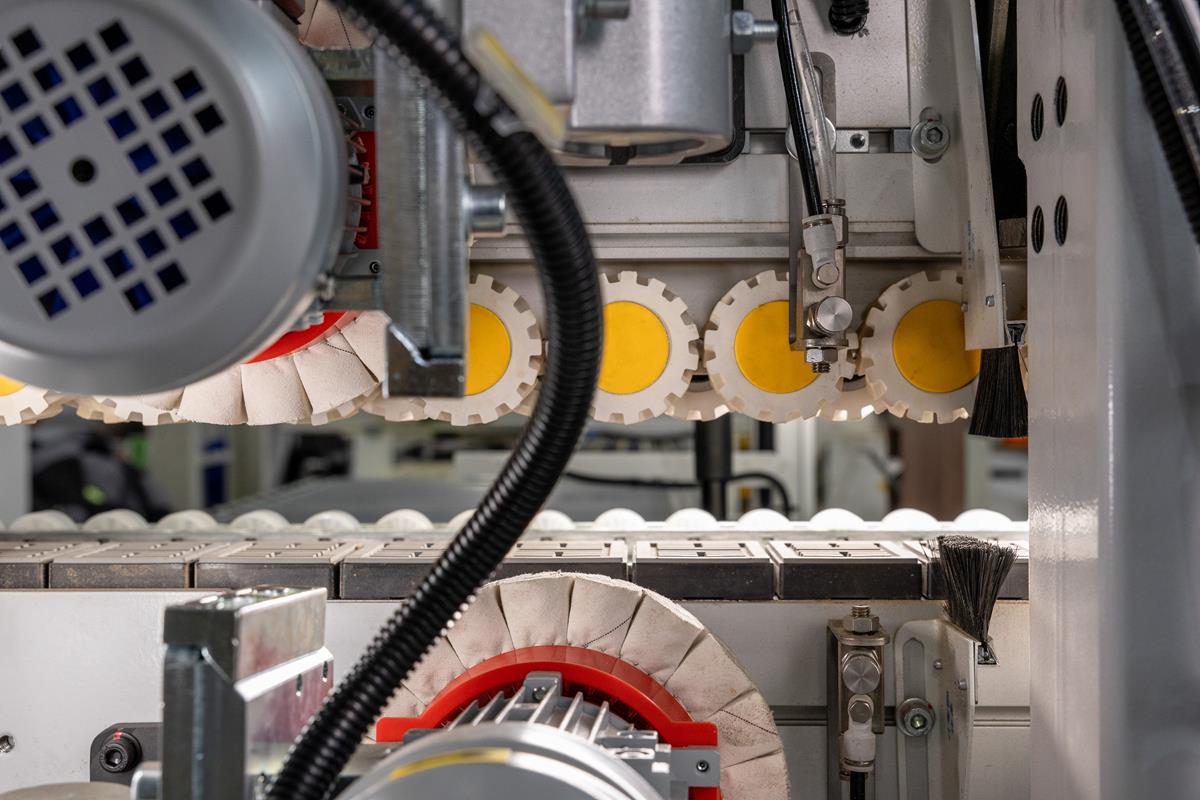

Узел полировки с кругами из двухслойной ткани необходим для финишной обработки кромки. Придает блеск обработанной поверхности, очищает от загрязнений.

• Обеспечение стабильной работы за счет подключения постоянного питания.
• Оснащен 2 двигателями:
• Мощность: 0,37 кВт;
• Частота: 50 Гц;
• Скорость вращения: 1350 об/мин.

Технология Quick SET Автоматическая перенастройка узла на 2 толщины кромки - Быстрое и удобное позиционирование узлов чистового фрезерования и радиусной цикли в рабочей зоне с пульта управления.

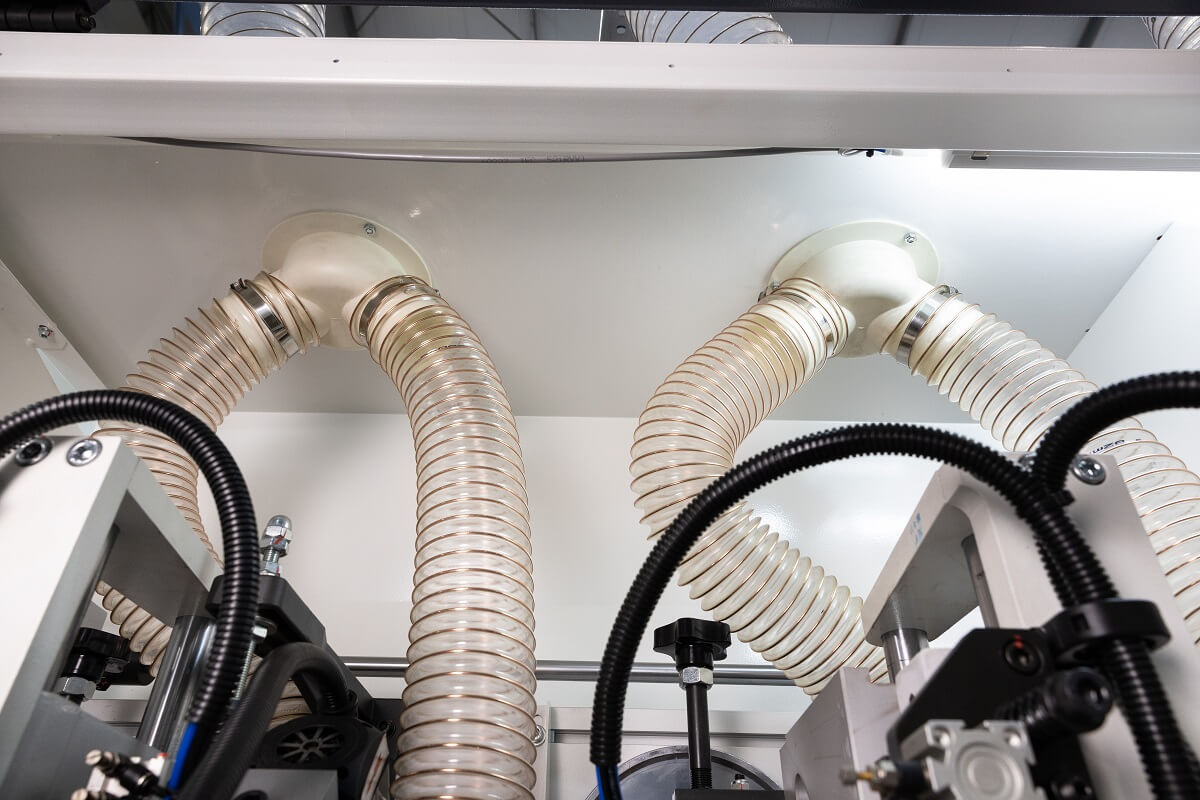

Станок оборудован продуманной системой аспирации на основных узлах, которая эффективно убирает стружку из зоны обработки.

Предназначен для настройки станка и позволяет оператору запускать и останавливать станок на любой стадии обработки детали.

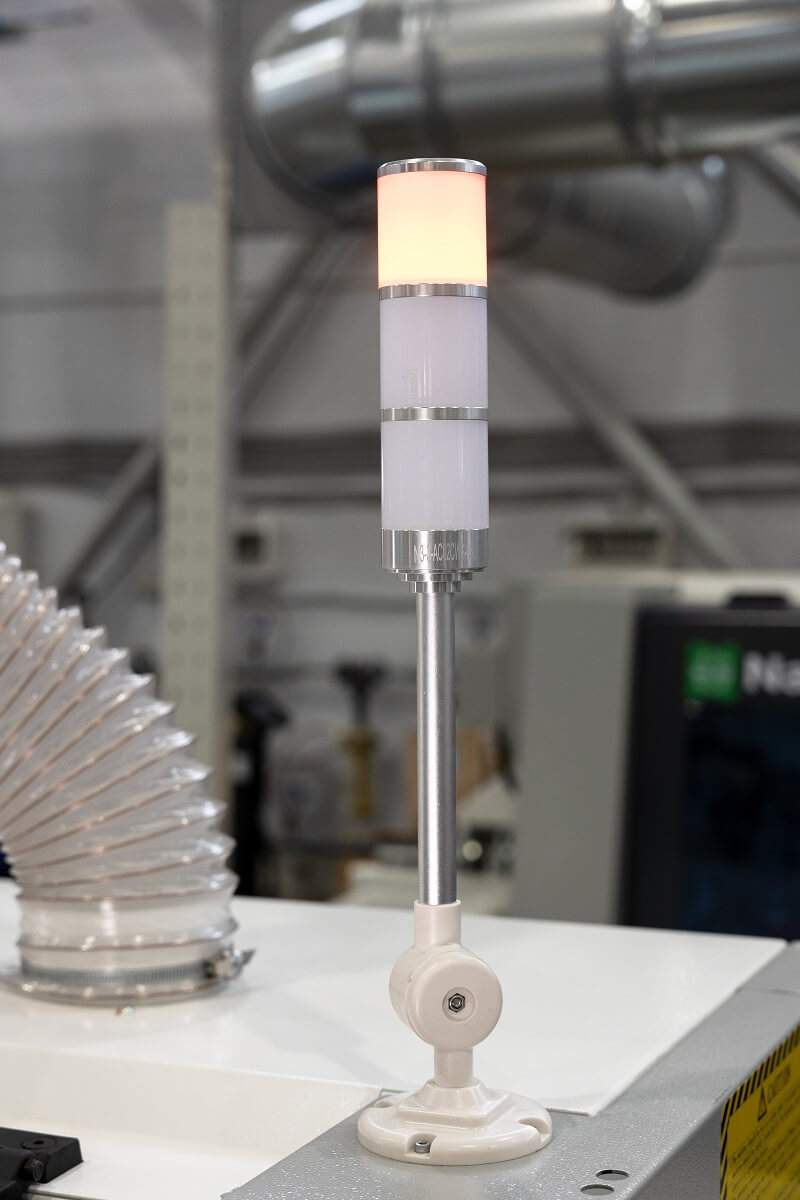

За счет светового индикатора, состояние станка всегда доступно оператору с любого места.

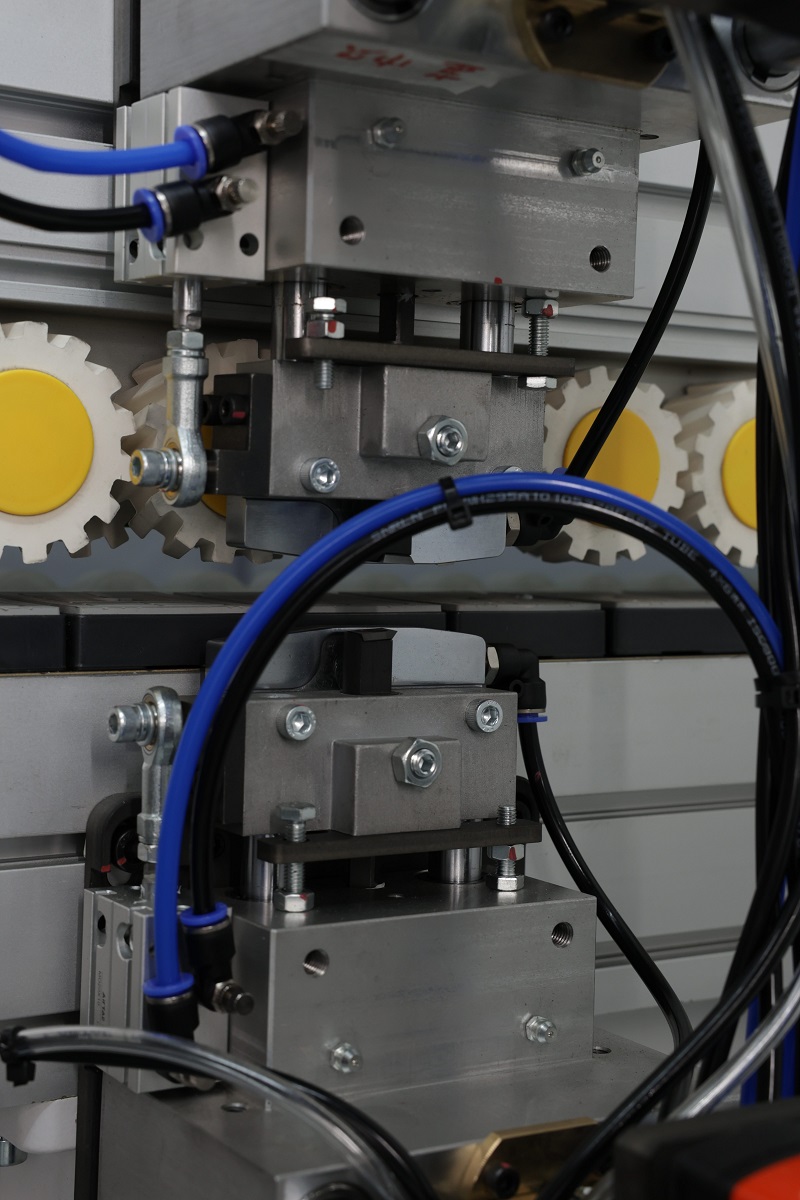

Контроль толщины заготовки расстояния между деталями

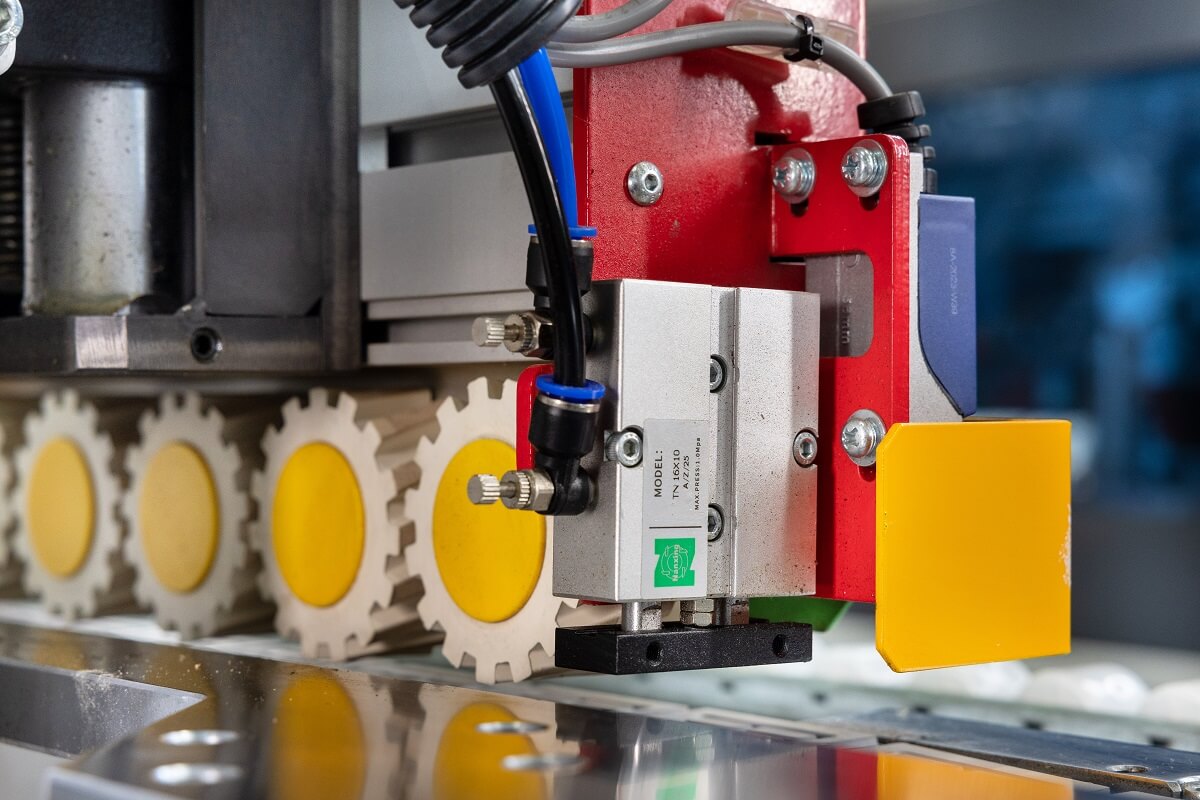

Пневматический палец контролирует расстояние между деталями и не позволит подать заготовку раньше времени. Защита узла чистовой торцовки.

Измеритель толщины детали остановит конвейер при подаче заготовки большей толщины. Защита механизмов подачи и прижимной балки.

Путевые точки – контактная навигация заготовок для идеально точной обработки на последующих узлах.

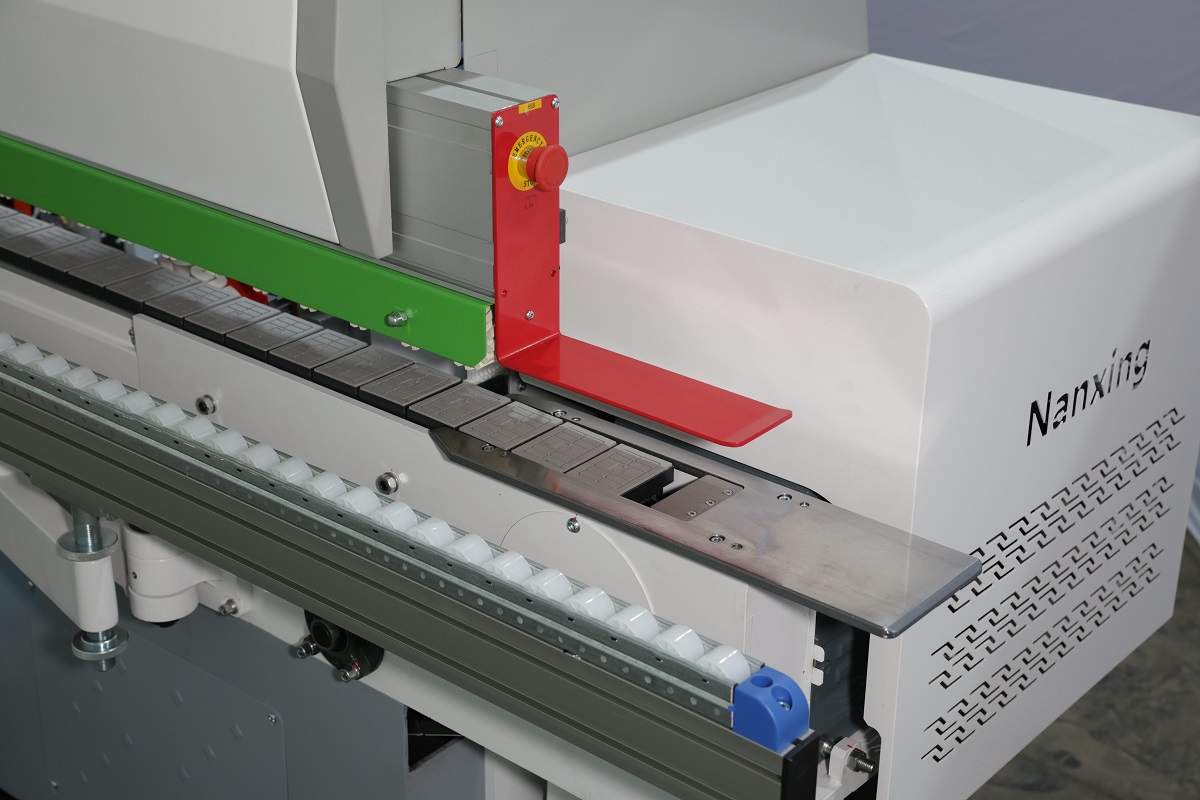

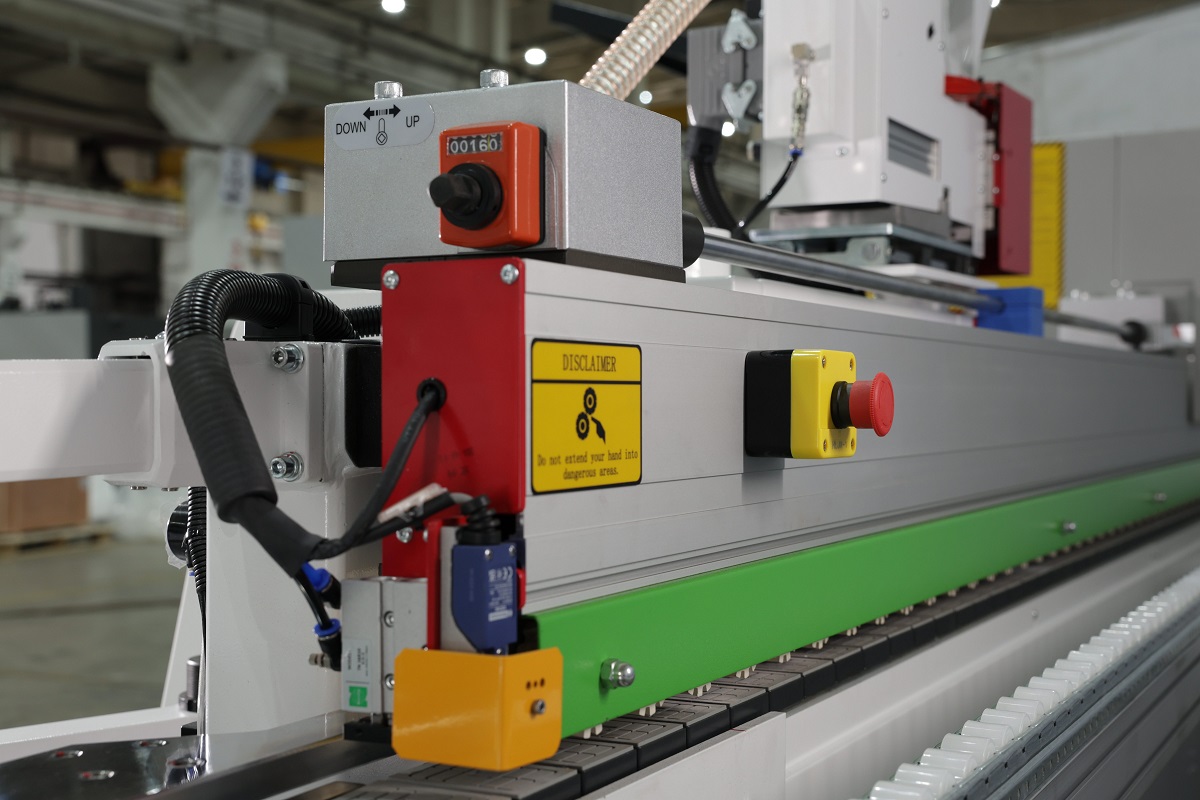

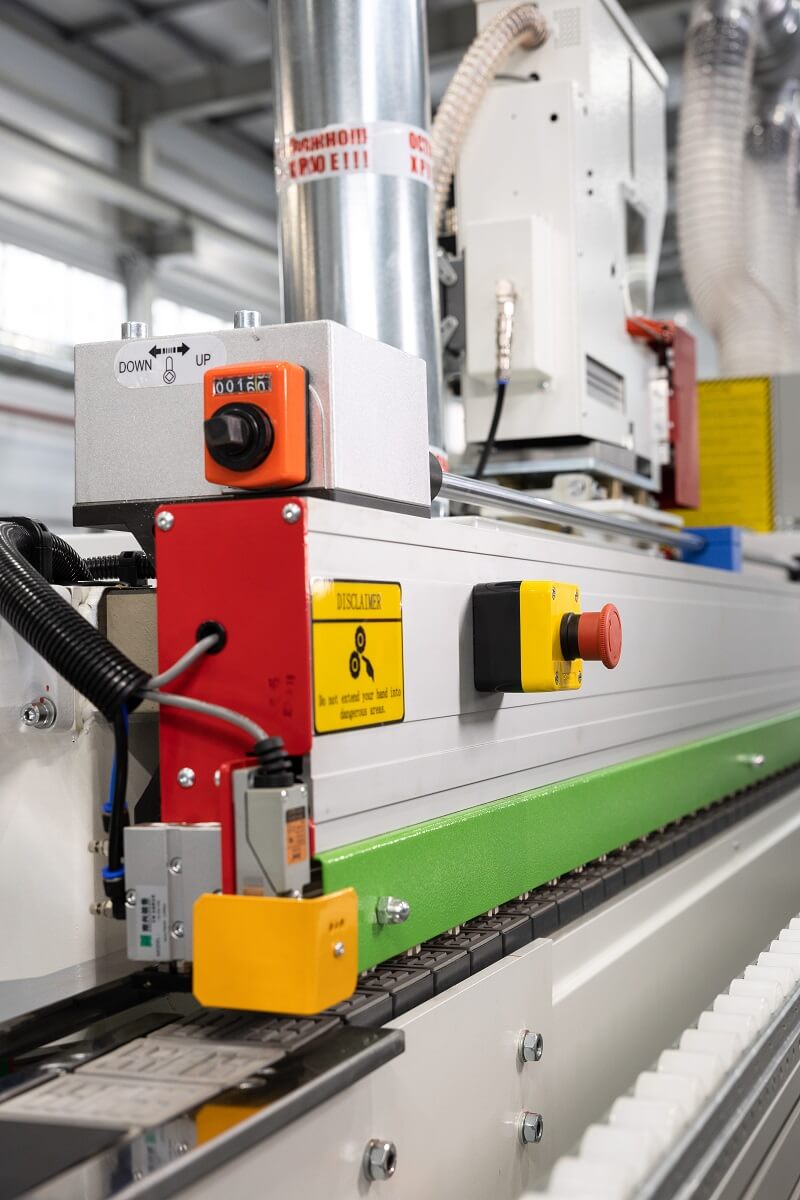

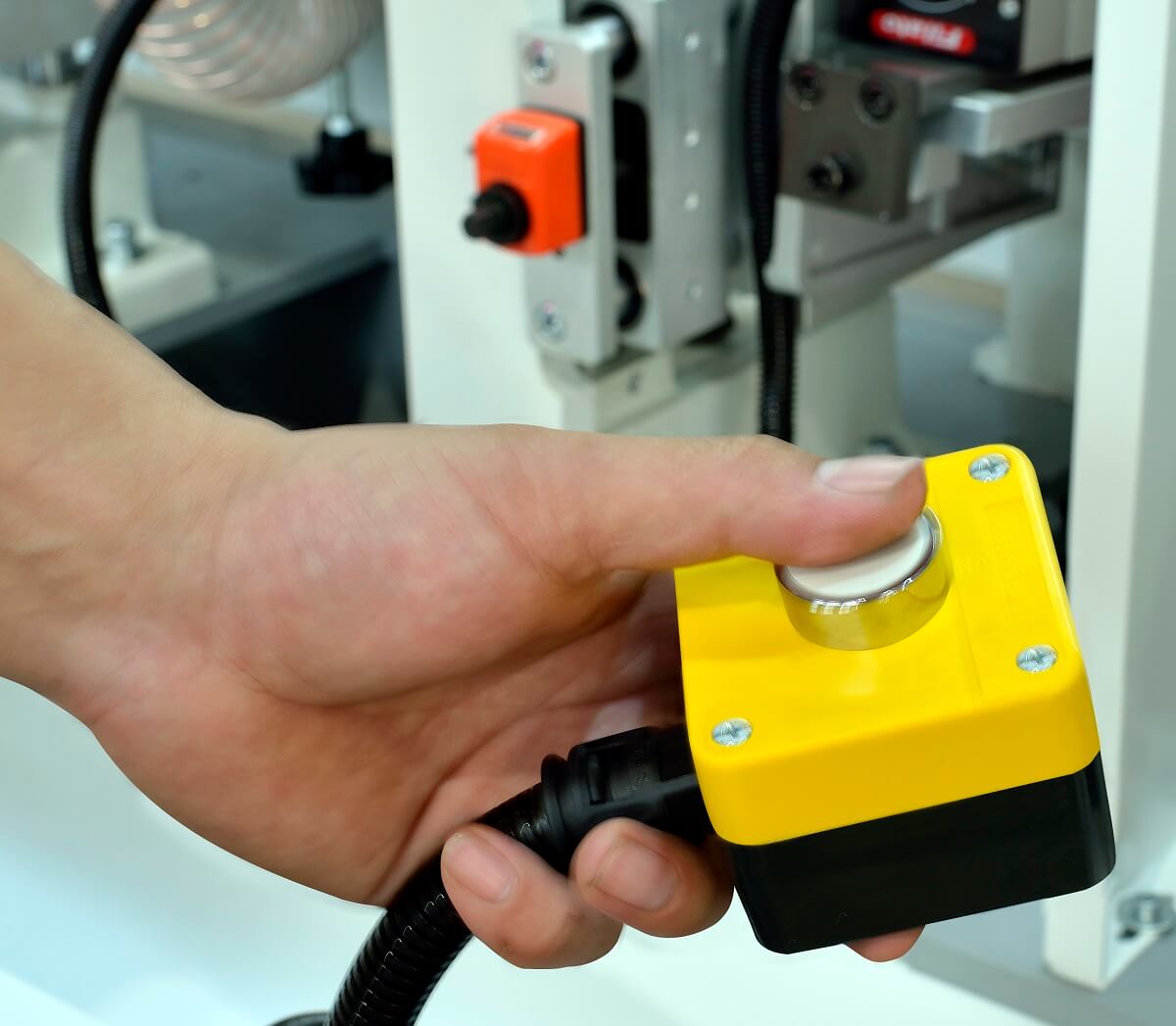

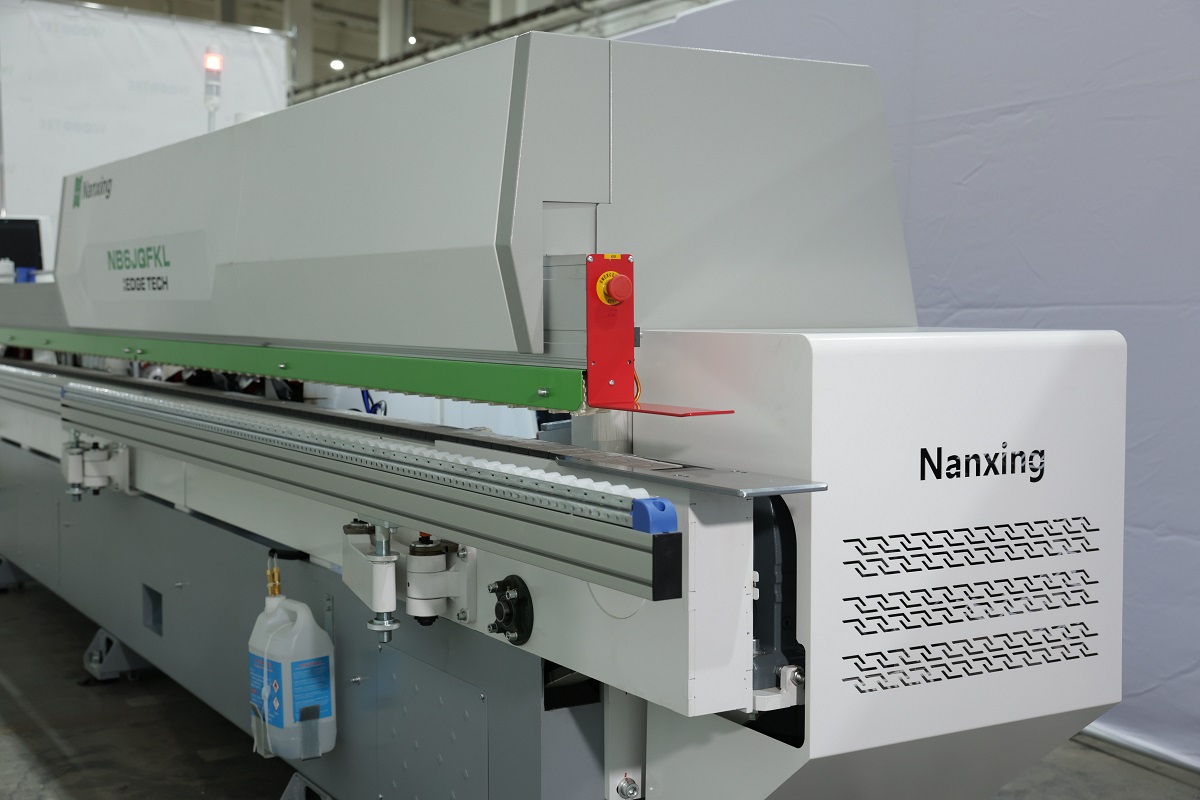

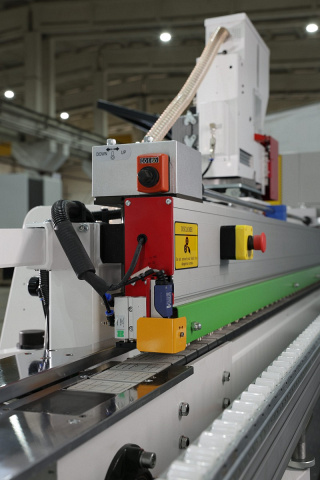

Аварийная кнопка расположена в доступной для оператора зоне и позволяет остановить станок при возникновении нештатной ситуации.

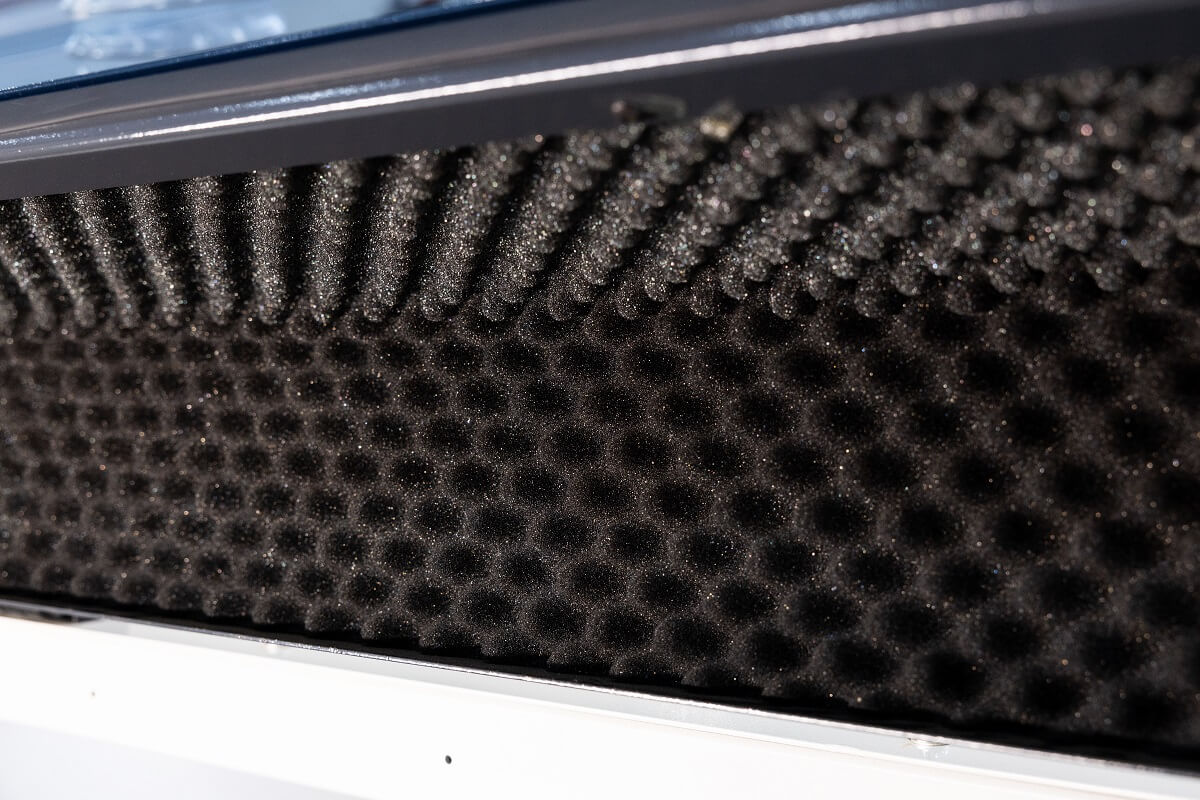

Зона обработки закрыта на 360°. Кожухи оборудованы пылезащитой и шумозащитным покрытием.

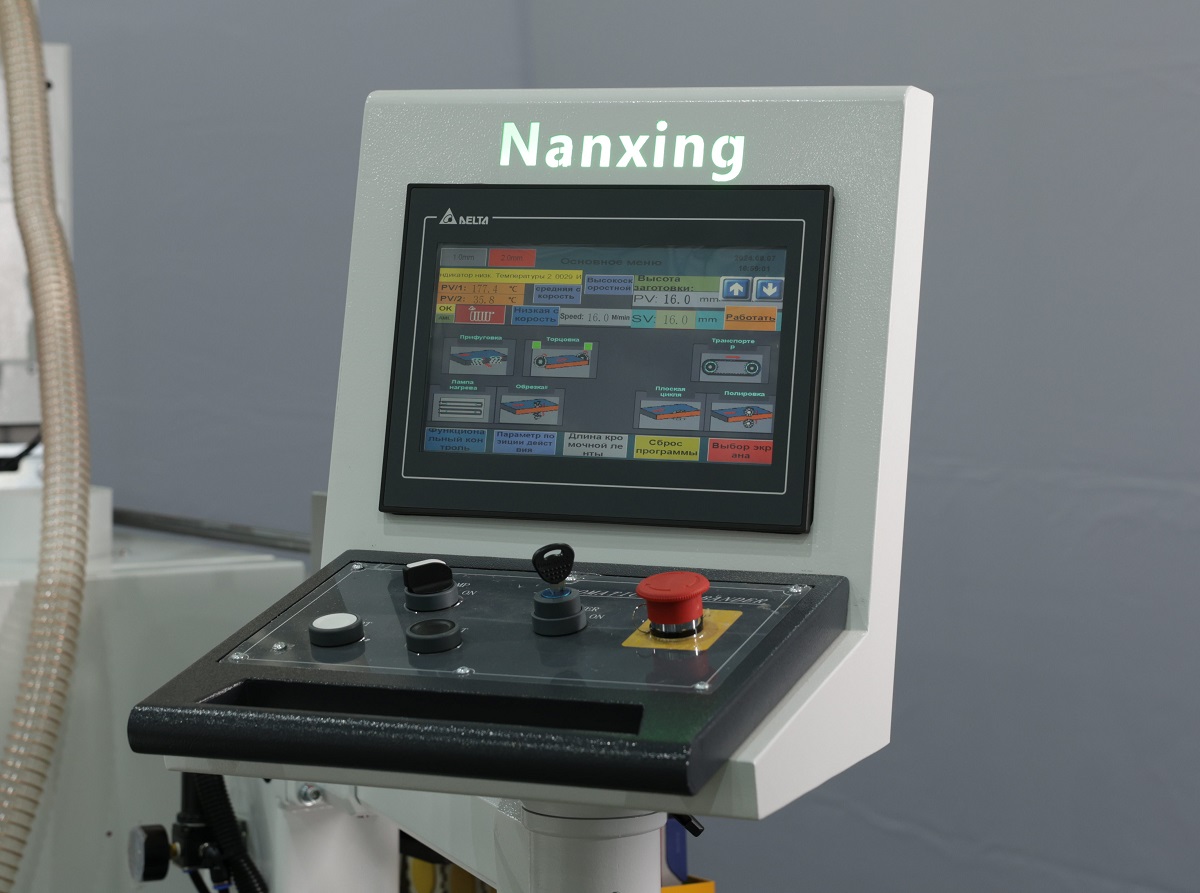

• Система управления для простого и удобного программирования и обслуживания.
• Поворотный пульт на входе в станок.
• Пульт управления с 10-дюймовым сенсорным дисплеем и удобным расположением.
• Пульт управления русифицирован.
• Отображение процессов и диагностической информации.
• Оперативное решение проблем с помощью кодов ошибок.
• Отчет о производстве: учет метража кромки.

• Управление PLC, входное напряжение 380 В, 50 Гц (стандарт).
• Положение заготовки контролируется энкодером.
• Независимые частотные преобразователи на каждый узел с функцией торможения двигателя.

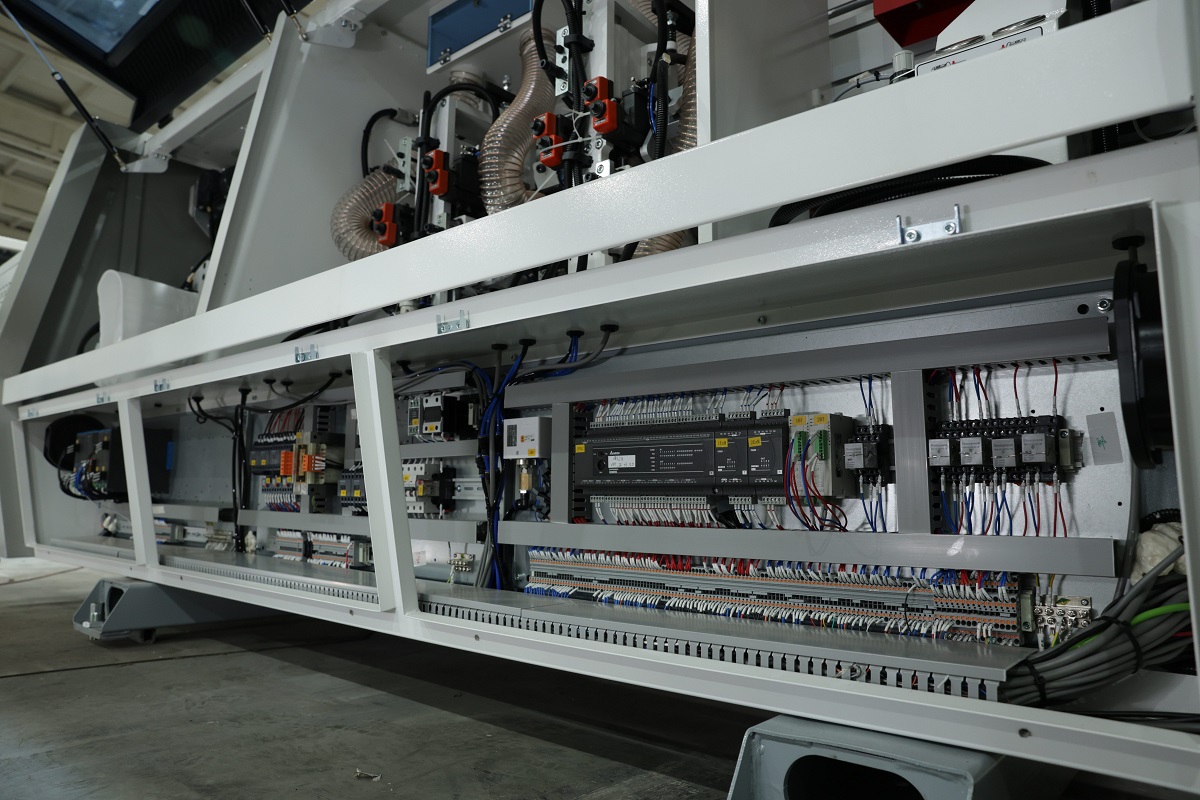

• Большинство используемых электрических компонентов на станке произведены международными брендами для достижения высокого качества и универсальности.
• Каждый провод имеет уникальную метку с кодом, что обеспечивает максимальное удобство при устранении неполадок и онлайн-поддержки.
• Экономия энергии – режим ожидания включается автоматически. Это происходит в соответствии с заранее установленными настройками времени. Вы можете быстро запустить или остановить станок одним кликом.
