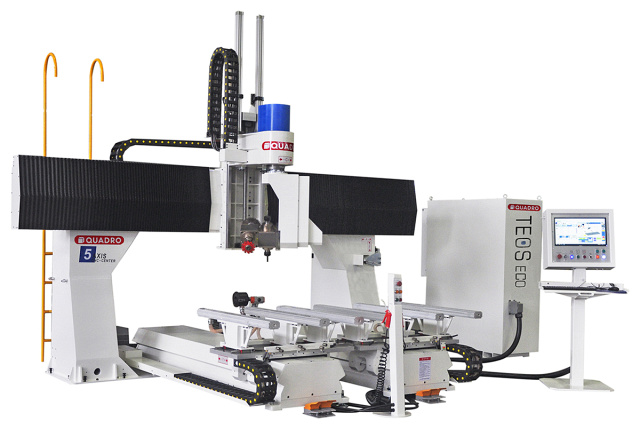

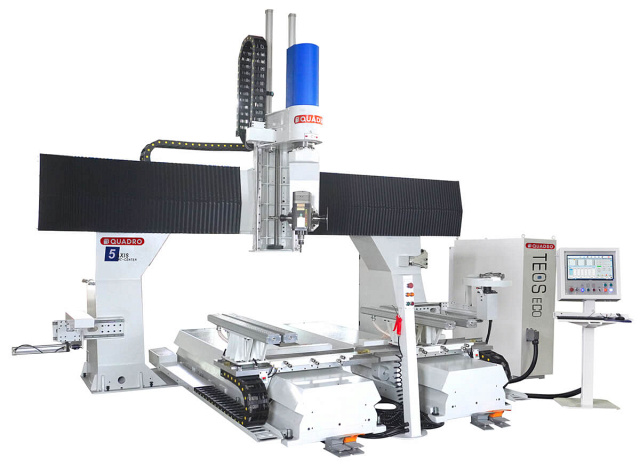

Пятиосевой обрабатывающий центр QUADRO TEOS ECO
Код(ы)
товара: ЧП 433155
Тайвань
Модели серии:
TEOS ECO
Диапазон перемещения осей, мм:
X - 3050, Y - 2200, Z - 1000
Шпиндель: 7,5 кВт x 2
Частота вращения: 18 000 об/мин
Смена инструмента: ручная
Тип рабочего стола:
вакуумные траверсы с пневмоподготовкой и отверстиями для механического крепления
Загрузка материала: ручная
Стойка управления: WEIHONG
Вес: 5500 кг
Преимущества
- Увеличенная высота обработки для самых высоких изделий
- Ход по оси Z увеличен до 1000 мм
- Ход по оси Y увеличен до 2200 мм
- Перемещение по осям X, Y, Z обеспечивается шарико-винтовыми парами с предварительным натягом гайки ШВП
- Cистема ЧПУ WEIHONG
- Профильные линейные направляющие AirTac
Модель
TEOS ECO
ЧП 433155
ЦЕНА
ЦЕНА ПО АКЦИИ
80 000 $
«X», мм
3050
«Y», мм
2200
«Z», мм
1000
«A», °
Не ограничен
«С», °
800 (±400)
«X, Y / Y1», м/мин
40
«Z», м/мин
30
«A, C», об/мин
22,5
Кол-во независимых рабочих столов, шт.
2
Для траверсных столов: кол-во траверс на каждом столе / всего, шт.
2 / 4
Макс. зона обработки X x Y, мм
2700 x 2200
Макс. площадь поддержки: каждого стола / двух столов, мм
1130 x 1130 / 1130 x 2300
Макс. высота заготовки с учетом установленного инструмента, мм
618 / 745
Вылет инструмента без уменьшения максимальной высоты заготовки, мм
141
Количество вакуумных насосов, шт.
2
Производительность каждого вакуумного насоса, м³/ч
160
Мощность каждого вакуумного насоса, кВт
5,5
Датчик автоматического измерения инструмента
В комплекте
Занесение параметра коррекции длины инструмента в систему ЧПУ
Автоматическое
Кол-во шпинделей и инверторов к ним, шт.
2
Рабочая частота вращения шпинделей, об/мин
до 18 000
Тип охлаждения шпинделей
Воздушное
Мощность шпинделей, кВт
7,5 + 7,5
Смена инструмента
Ручная
Тип фиксации инструмента
Цанги ER-40 x 4
Кол-во одновременно установленных инструментов на голове, шт.
4
Постпроцессор на выбор для следующего программного обеспечения:
AlphaCAM, SolidCAM, Power Mill
Система ЧПУ и интерфейс оператора
WEIHONG (Китай) + Промышленный ПК на базе Windows
Электрокомпоненты
SCHNEIDER ELECTRIC (Франция)
Сервоприводы с абсолютными энкодерами
WEIHONG (Китай)
Высокоточные безлюфтовые редукторы по осям «A, C»
NABTESCO (Япония)
ШВП по осям «X, Y, Z»
ABBA LINEAR TECH (Тайвань)
Линейные направляющие и подшипники по всем осям
AIRTAC (Тайвань)

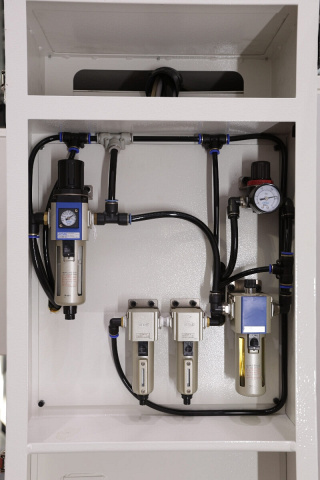

Пневмокомпоненты
AIRTAC (Тайвань)
Промышленный кондиционер для электрошкафа
В комплекте
Пульт ручного управления и фронтальная стойка оператора
В комплекте
Автоматическая система смазки и ящик ЗИП
В комплекте
Расширенная тех документация на русском языке
В комплекте
Ящик
В комплекте

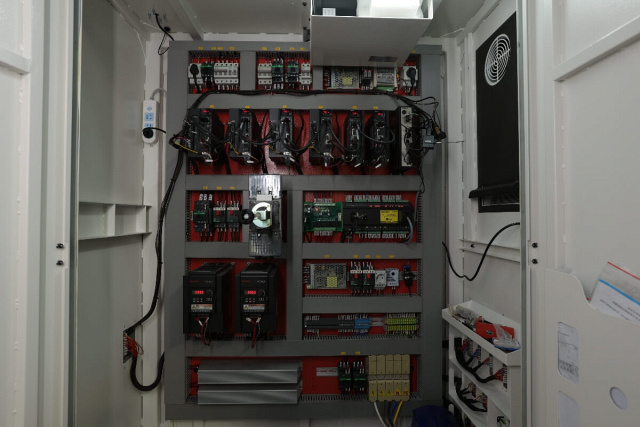

Электрошкаф, мм
700 x 1000 x 2000
Размер зоны обработки, мм
2700 x 2200
Тип смены инструмента
ручная
Длина, мм
3900
Ширина, мм
4532
Высота, мм
3670
Вес, кг
5500
